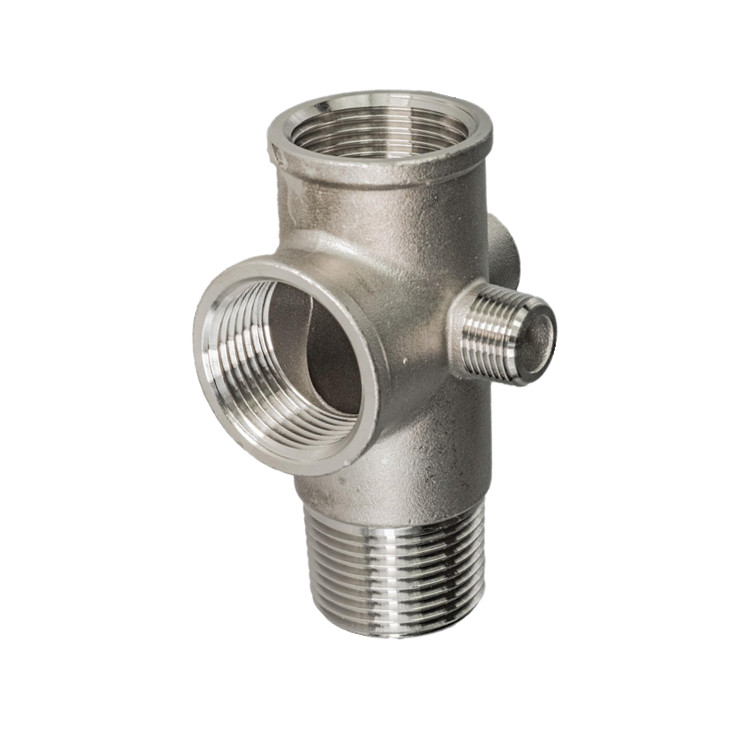

Válvula de retención de 5 vías de acero inoxidable

La válvula de retención de 5 vías de acero inoxidable es una válvula compacta que integra una función de válvula de retención con múltiples interfaces de instrumentos.  Además de los sistemas de bomba, este diseño altamente integrado y que ahorra espacio también es adecuado para muchos otros sistemas de fluidos que requieren prevención de contraflujo y control centralizado de la presión.  Por ejemplo, en tuberías de transporte de fluidos en las industrias química, petrolera, farmacéutica y de procesamiento de alimentos, evita la mezcla accidental o el reflujo de fluidos entre diferentes medios o secciones de proceso, y las interfaces integradas facilitan la instalación de manómetros y sensores para monitoreo centralizado; en los circuitos de aceite hidráulico de maquinaria de ingeniería, equipos metalúrgicos y máquinas de moldeo por inyección, garantiza un flujo unidireccional de aceite hidráulico, estabiliza la presión del sistema y protege los componentes centrales como las bombas; su diseño compacto es ideal para espacios limitados dentro del equipo.

Características del producto

La válvula de retención de 5 vías de acero inoxidable, también llamada válvula de retención de cinco puertos o válvula antirretorno, basándose en su funcionalidad integrada, mejora significativamente la resistencia a la corrosión, la solidez y los niveles de higiene mediante el uso de acero inoxidable, ampliando así su rango de aplicación. Si bien conserva la función de "válvula de retención + interfaz multipuerto", se vuelve más duradera y limpia. Las ventajas del núcleo de la válvula de retención de 5 vías producida por Joepai incluyen:

Excelente resistencia a la corrosión: Puede resistir la corrosión del vapor, ácidos y bases débiles, diversos productos químicos y ambientes de agua de mar, ofreciendo una vida útil muy superior a la de las válvulas de latón.

Alta resistencia y durabilidad: Puede soportar presiones de sistema más altas (comúnmente PN16/PN25 y hasta PN40 o más) y picos de presión.

Rendimiento higiénico superior: La superficie lisa previene el crecimiento bacteriano y es fácil de limpiar y desinfectar. Con un tratamiento de pulido espejo o pulido electrolítico, puede cumplir con los estándares sanitarios o de calidad alimentaria.

Amplio rango de temperatura: Adecuado para vapor de alta temperatura o medios de baja temperatura.

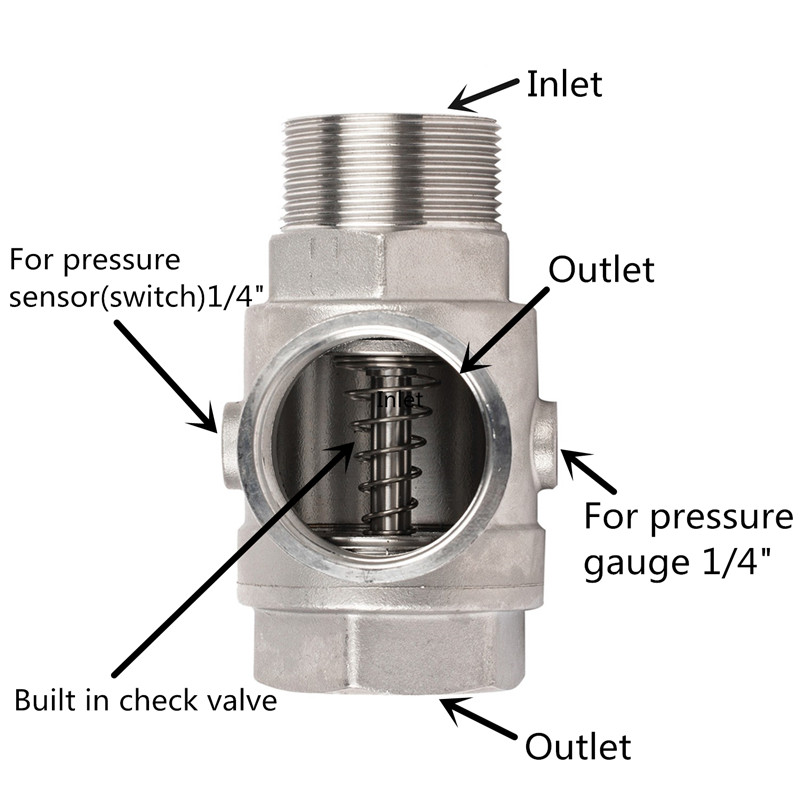

Descripción de la interfaz

La válvula de retención de cinco vías tiene 5 puertos; A continuación se muestra una breve descripción de la aplicación de cada puerto.

Materiales de las piezas principales

Cuerpo:Acero inoxidable fundido ASTM A 351 CF8 / SS 304; Acero Inoxidable ASTM A 351 CF8M / SS 316;

Disco:Acero inoxidable fundido ASTM A 351 CF8 / SS 304; Acero Inoxidable ASTM A 351 CF8M / SS 316;

Vástago:Acero inoxidable 304/316

Resorte:Acero inoxidable 304/316

Junta tórica: Vitón

Especificaciones técnicas

Diámetro nominal: 1"~2" (DN25 a DN50)

Presión nominal: PN16 a PN25 (1,6 MPa ~ 2,5 MPa)

Temperatura de trabajo: -20 ℃ a 232 ℃

Estándar roscado: BSP (G), BSPT (Rc), NPT

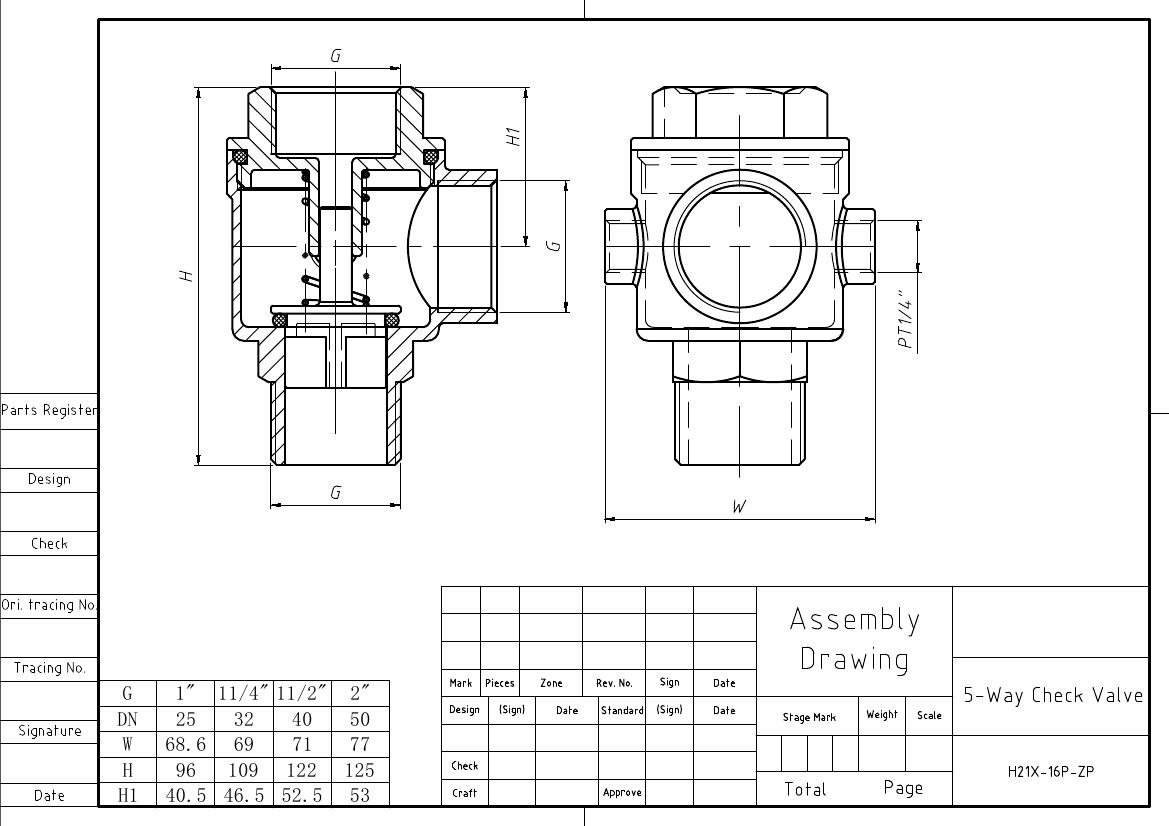

Dibujo

Se admite la personalización basada en los diseños proporcionados.

¿Por qué elegir la válvula de retención de 5 vías de acero inoxidable?

La elección de una válvula de retención integrada de 5 vías de acero inoxidable es crucial porque aborda sistemáticamentecuatro puntos débiles centralesde las tradicionales instalaciones separadas, permitiendo unacompacto, fiable, económico y profesionalDiseño de sistemas de fluidos.

Diseño integrado:Un solo cuerpo de válvula reemplaza todos los componentes separados, lo que ahorra hasta un 70 % de espacio de instalación y da como resultado una unidad de bomba o gabinete de equipo limpio y modular.

Puntos de conexión minimizados:Se integran múltiples puntos potenciales de fuga en un solo cuerpo de válvula mediante pruebas y mecanizado de precisión, lo que reduce significativamente el riesgo de fugas en la fuente.

Listo para instalar y fácil de mantener:Todas las conexiones funcionales se completan con una única instalación, ahorrando al menos un 50% del tiempo de instalación. En caso de falla, solo es necesario reemplazar el cuerpo de válvula integrado, lo que resulta en un mantenimiento altamente eficiente.

Actualización integral con material de acero inoxidable:Resistente a la corrosión, de alta resistencia y altamente limpia, puede manejar condiciones de trabajo exigentes como las de los sistemas alimentarios, químicos, marinos y de alta temperatura, actualizando la válvula de un componente de uso general a un componente crítico de alto rendimiento.
