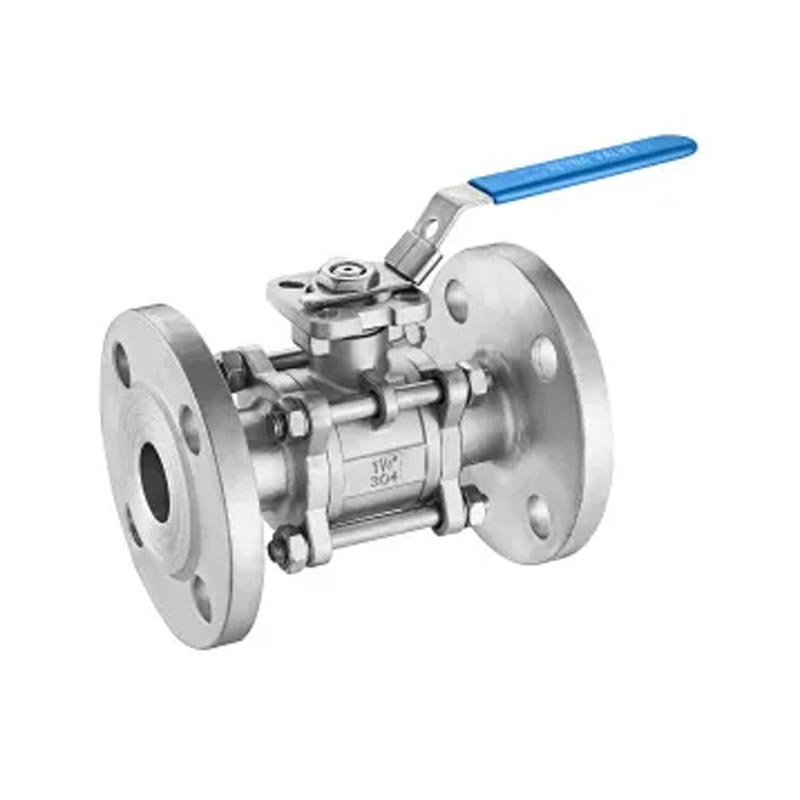

Válvula de bola con brida DIN PN16 de acero inoxidable de 3 piezas

La válvula de bola con brida DIN PN16 de 3 piezas de acero inoxidable JOEPAI ofrece un rendimiento estable en un rango de temperatura de trabajo calibrado unificado de -29 ℃ a 180 ℃ con anillo de sellado de PTFE reforzado; Cuando está equipada con un anillo de sellado de PPL para poliestireno, la válvula de bola extiende el límite superior de temperatura de funcionamiento a 300 ℃. Todos los parámetros técnicos de la válvula de bola con brida DIN PN16 de 3 piezas de acero inoxidable JOEPAI se prueban de acuerdo con la norma de inspección API 598 para eliminar errores de descripción de temperatura inconsistentes en la página. La válvula de bola con brida DIN de 3 piezas adopta una conexión de brida PN16/PN40 estándar DIN2633, con dimensiones cara a cara que cumplen con la especificación DIN3202-F1. El diámetro nominal de la válvula de bola con brida DIN PN16 de 3 piezas de acero inoxidable JOEPAI cubre DN15 a DN150, cubriendo las especificaciones de tuberías industriales más comunes. Se suministran múltiples opciones de materiales para el cuerpo de la válvula de bola con bridas JOEPAI de 3 piezas, incluido acero inoxidable 304/1.4308 y acero inoxidable 316/1.4408, para adaptarse a entornos de fluidos neutros, débilmente ácidos y corrosivos.

Características del producto:

Estructura dividida de tres piezas:Lo más destacado competitivo de la válvula de bola con brida DIN PN16 de 3 piezas de acero inoxidable JOEPAI es su diseño de cuerpo de válvula dividida independiente de 3 piezas. Las válvulas de bola integradas requieren el cierre y desmontaje completo de la tubería para la limpieza interna, mientras que la válvula de bola 3PC solo necesita aflojar los pernos de conexión para sacar el cuerpo de la válvula intermedia sin quitar toda la válvula de la tubería. Esta característica estructural de 3 piezas acorta en gran medida el tiempo de inactividad por mantenimiento y reduce los costos de reconstrucción de tuberías para los usuarios industriales.

Diseño de flujo continuo de puerto completo:La válvula de bola con brida DIN PN16 de 3 piezas de acero inoxidable JOEPAI está equipada con un núcleo de bola de puerto completo como configuración estándar. El diámetro interior del núcleo de bola de puerto completo es consistente con el diámetro interior de la tubería, lo que evita la resistencia al flujo y la pérdida de presión media causada por un canal de flujo reducido. Para tuberías de circulación con requisitos de alto caudal, el diseño de puerto completo de la válvula de bola 3PC mejora efectivamente la eficiencia de transmisión de agua, vapor, aceite y otros medios.

Medios aplicablesY escenarios de trabajo:

La válvula de bola con brida DIN JOEPAI de 3 piezas puede cortar o conectar medios fluidos dentro de tuberías industriales. Con anillos de sellado intercambiables y múltiples materiales para el cuerpo de la válvula, esta válvula de bola es compatible con agua, aire comprimido, vapor industrial, fueloil, ácido nítrico, ácido acético y otros líquidos débilmente corrosivos. Se aplica ampliamente en el procesamiento químico, la producción de alimentos y bebidas, el suministro y drenaje de agua, las tuberías de calefacción, la fabricación farmacéutica y las industrias de tratamiento de aguas residuales de protección ambiental. Ya sean tuberías de agua de baja temperatura y presión normal o tuberías de transmisión de vapor de alta temperatura, la válvula de bola con brida DIN PN16 de 3 piezas de acero inoxidable JOEPAI mantiene un sellado estable y una larga vida útil.

Especificaciones técnicas del producto:

Estructura general: estructura dividida modular de tres piezas de 3 piezas

Estándar de conexión: Brida DIN PN16/PN40 DIN2633

Tamaño cara a cara: DIN3202-F1

Diámetro nominal: DN15 ~ DN150

Estándar de prueba: API 598

Canal de flujo: puerto completo

Vástago de válvula: Vástago de sellado inverso montado en la parte inferior a prueba de explosiones

Modo de Operación: Palanca manual con bloqueo; engranaje de gusano; accionamiento eléctrico/neumático opcional

Material del cuerpo opcional: acero al carbono WCB, acero inoxidable 304, acero inoxidable 316

Alcance de temperatura:

Sello de PTFE reforzado: -29 ℃ ~ 180 ℃

Sello PPL: -29 ℃ ~ 300 ℃

Piezas y materiales principales

Dimensiones principales

Preguntas frecuentes

1. ¿Qué significa "3PC" y por qué es importante?

"3PC" significa construcción de tres piezas, donde el cuerpo central y las dos bridas de los extremos están atornilladas entre sí. Este diseño permite un fácil mantenimiento y limpieza en línea sin quitar toda la válvula de la tubería, lo que reduce significativamente el tiempo de inactividad para los sistemas que requieren servicio regular.

2. ¿Cuáles son las principales aplicaciones y medios adecuados para esta válvula?

Esta válvula se utiliza para cortar o conectar el flujo de medios en tuberías y es adecuada para agua, vapor, aceite, ácido nítrico, ácido acético y otros fluidos corrosivos. Se aplica ampliamente en las industrias de procesamiento químico, petroquímica, generación de energía y tratamiento de agua, con una selección de materiales adaptada al medio específico.

3.¿Qué materiales hay disponibles para esta válvula?

Las opciones de cuerpo incluyen acero al carbono (WCB), acero inoxidable 304 y acero inoxidable 316. Los componentes internos, como la bola, el vástago y los pernos, están disponibles en grados de acero inoxidable correspondientes, mientras que el asiento está hecho de PTFE para un excelente rendimiento de sellado.

4. ¿Qué opciones de accionamiento y características de seguridad ofrece esta válvula?

Admite operación manual de palanca, eléctrica y neumática. Las características de seguridad incluyen un vástago a prueba de explosiones con sellado inverso, un mecanismo de posicionamiento de 90°, un dispositivo de bloqueo opcional para evitar un mal funcionamiento y un soporte estándar ISO para un fácil montaje del actuador.

5.¿Qué tamaños hay disponibles? ¿Se puede personalizar la válvula?

Ofrecemos tamaños desde DN15 hasta DN150. La personalización está disponible para materiales especiales, clasificaciones de presión, tipos de conexión (incluidas soldadura a tope y soldadura a encaje) y embalaje. Póngase en contacto con nuestro equipo de ventas con sus requisitos específicos.
