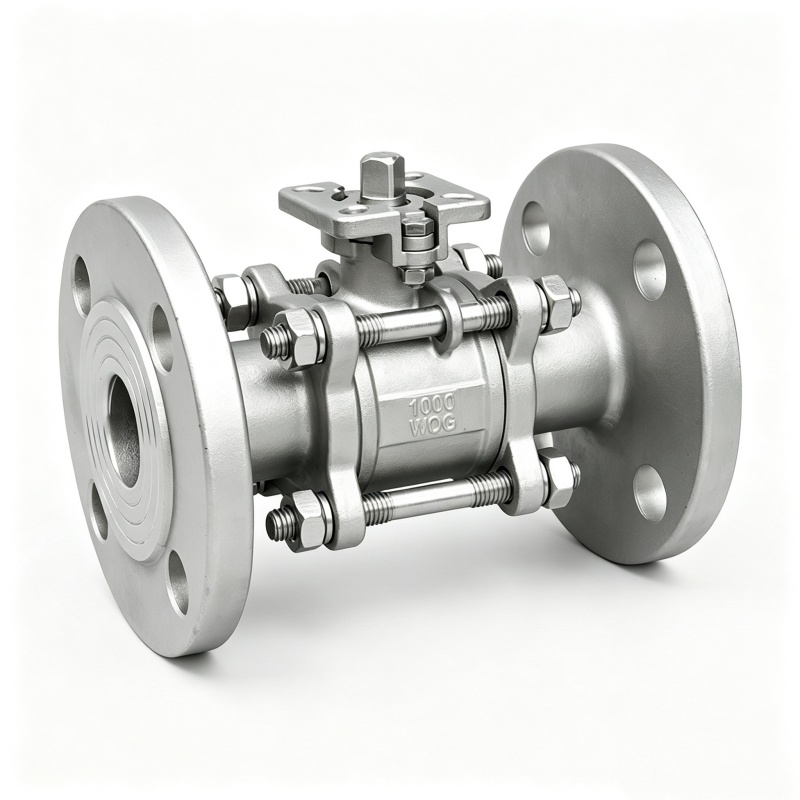

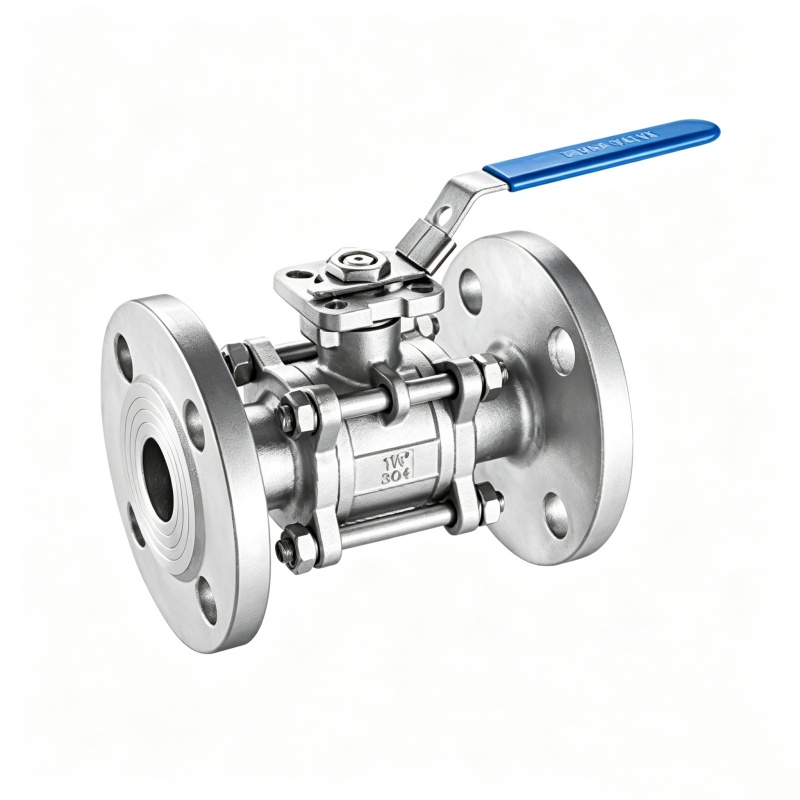

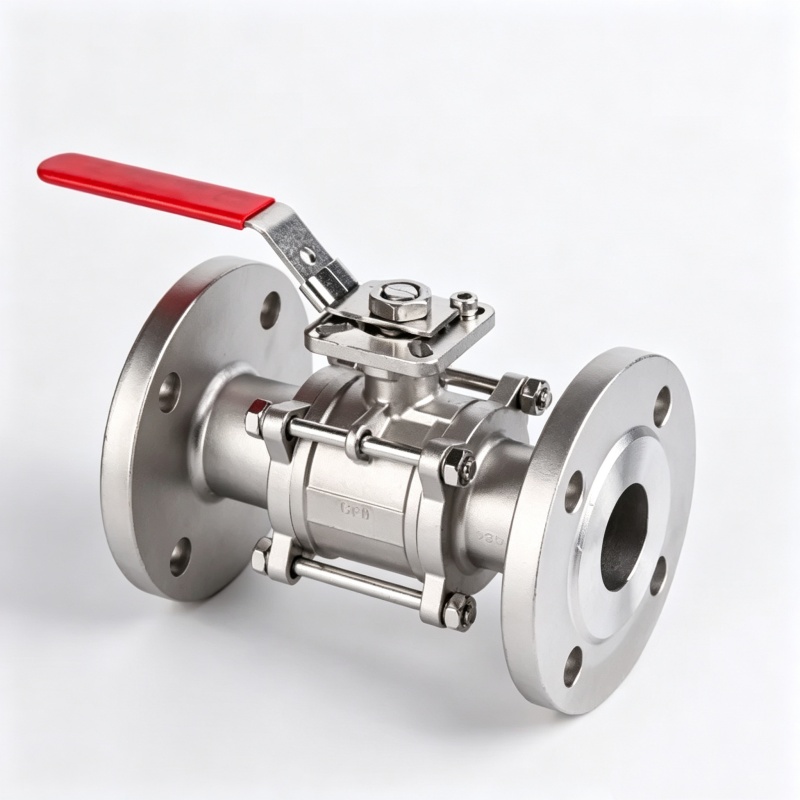

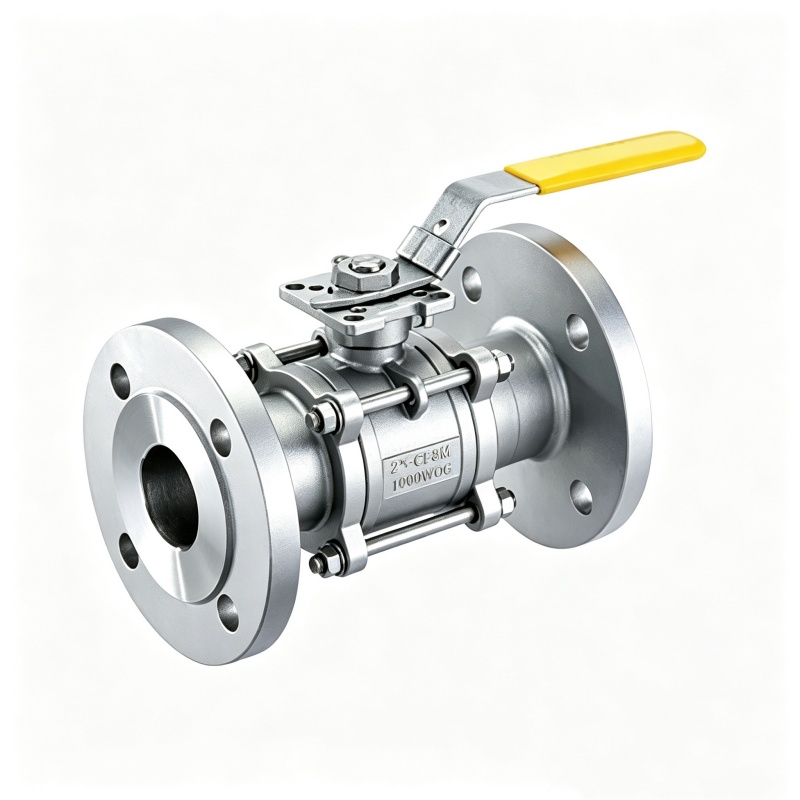

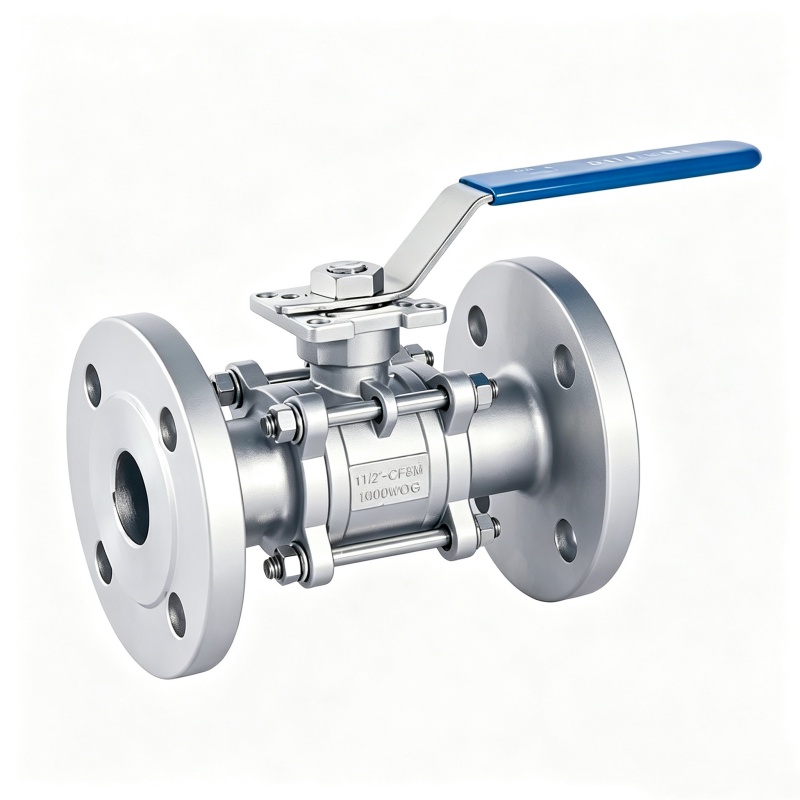

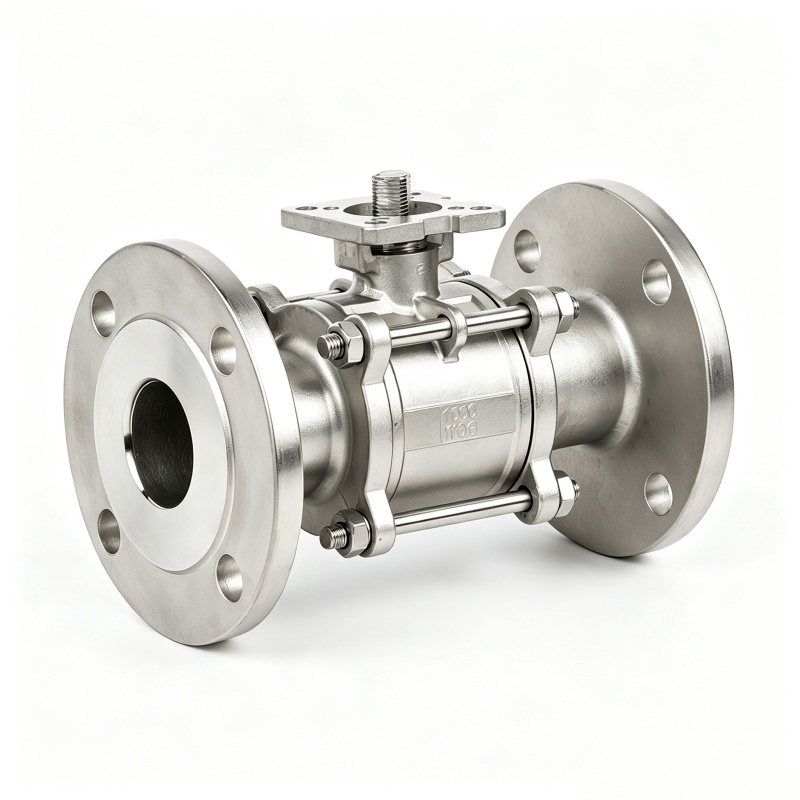

Almohadilla de montaje Válvula de bola con brida de 3 piezas

JOEPAI se centra en la producción, investigación y desarrollo, diseño, venta y servicio de válvulas de bola, válvulas de globo, válvulas de retención, válvulas de mariposa y filtros. Los sistemas de tuberías industriales modernos exigen mucho más de las válvulas que un simple corte y control de flujo. La válvula de bola con brida de 3 piezas con plataforma de montaje está diseñada para aplicaciones que requieren ciclos frecuentes de encendido y apagado, integración automatizada y bajos costos de mantenimiento. Ya sea que se implemente en oleoductos y gasoductos, plantas de procesamiento de productos químicos o circuitos de agua de refrigeración de plantas de energía, esta válvula de bola ofrece soluciones de control de fluidos confiables y seguras.

Parámetros básicos de rendimiento

Clase de presión: PN16–PN40 (Clase 150–300)

Rango de temperatura: -20°C a +200°C (con asientos de PTFE)

Plataforma de montaje: Cumple con ISO 5211 para montaje directo del actuador

¿Por qué los ingenieros prefieren esta válvula?

Sellado hermético y sin fugas:Nuestra válvula de bola con brida de 3 piezas con almohadilla de montaje cuenta con asientos de PTFE combinados con una estructura de precarga autoajustable. Mantiene un cierre hermético incluso después de 10.000 ciclos de apertura y cierre. Para líneas de vapor con accionamiento frecuente, su carrera giratoria de 90° completa la apertura o el cierre completo en 2 segundos, lo que se adapta perfectamente a las líneas de producción automatizadas que requieren una respuesta rápida.

Par de funcionamiento bajo:La bola de esta válvula de bola con bridas de 3 piezas se pule a espejo (Ra ≤ 0,4 μm), lo que reduce el par de operación en un 25 % en comparación con los acabados superficiales estándar. Esto permite a los clientes especificar actuadores más pequeños, lo que reduce los costos de adquisición y el consumo de energía operativo.

Diseño de vástago anti-explosión:El vástago de la válvula está equipado con sellos de junta tórica doble y un conjunto de empaquetadura con carga dinámica para prevenir eficazmente fugas de medios peligrosos. Se instala un dispositivo antiestático entre el vástago y la bola para garantizar un funcionamiento seguro con fluidos inflamables y explosivos.

Estructura de mantenimiento fácil de usar:Construida con un diseño de cuerpo de tres piezas, la válvula de bola con bridas de 3 piezas permite la limpieza interna, el reemplazo de sellos y la inspección de componentes en el sitio sin quitar toda la válvula de la tubería, lo que reduce drásticamente el tiempo de inactividad.

Aplicaciones industriales típicas

Con un rendimiento de sellado superior y una perfecta compatibilidad con la automatización, la válvula de bola con brida de 3 piezas con plataforma de montaje se adopta ampliamente en los siguientes sectores:

Sistemas de agua de refrigeración de centrales eléctricas: resistentes a la corrosión y sin fugas, ideales para circulación de agua y circuitos de refrigeración cerrados

Equipos químicos montados sobre patines: la construcción opcional CF8M resiste cloruros y medios químicos corrosivos.

Estaciones de medición de gas natural: el diseño de bajo torque funciona bien con actuadores neumáticos/eléctricos para regulación remota

Tuberías de alimentos y productos farmacéuticos: fácil limpieza in situ, cumpliendo con los estándares de procesos higiénicos

Guía de selección de materiales

La selección del material del cuerpo determina directamente la vida útil y la seguridad de la válvula de bola en condiciones de trabajo específicas:

Tapas de cuerpo y extremos:Acero al carbono WCB (para agua, aire, vapor ≤200°C) / CF8 (acero inoxidable 304, para ácidos débiles y productos químicos generales) / CF8M (acero inoxidable 316, para medios que contienen cloruro y agua de mar)

Pelota:SS304 / SS316 (Estándar) / SS316L Grado bajo en carbono (resiste la corrosión intergranular después de la soldadura)

Asiento:PTFE (estándar, -20~200°C) / PPL grado de alta temperatura (-29~280°C) / PEEK grado reforzado (solo personalizado)

Instrucciones de instalación

Estándar de brida: La válvula de bola con brida de 3 piezas con plataforma de montaje viene de serie con patrones de perforación ANSI B16.5 Clase 150; Otros estándares, incluidos DIN, JIS y PN, están disponibles a pedido personalizado.

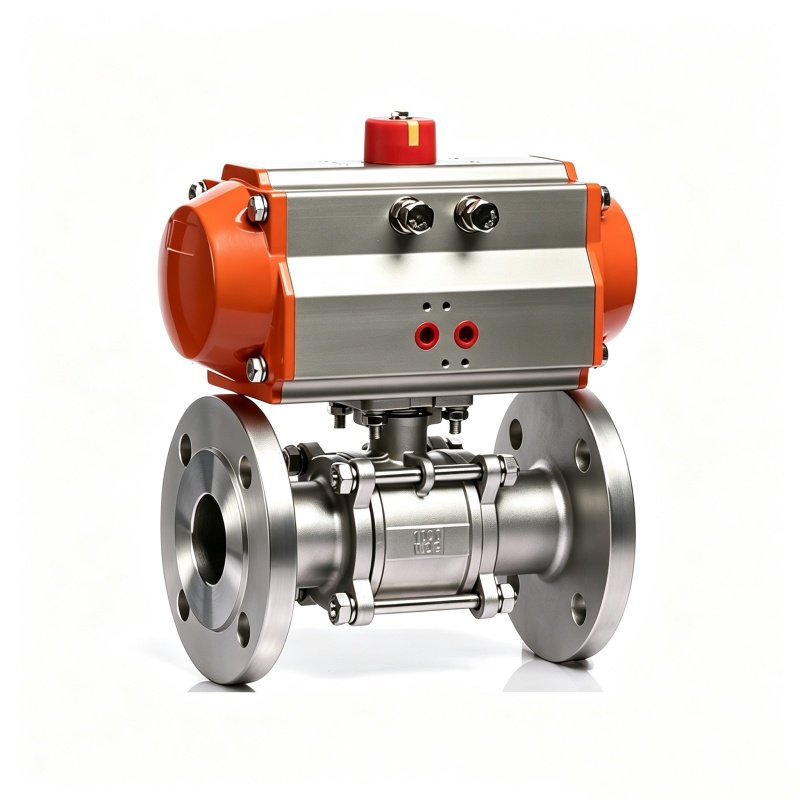

Dimensionamiento del actuador: Para configuraciones de actuador neumático o eléctrico, verifique que el par de salida del actuador coincida con la presión de funcionamiento de la válvula. Se recomienda a los clientes que proporcionen presión media, diámetro nominal y frecuencia de conmutación. El equipo técnico de JOEPAI puede ofrecer soporte preciso para el cálculo del tamaño.

Piezas y materiales principales

Dimensiones principales

Preguntas frecuentes

P: ¿Cuál es la temperatura máxima para las válvulas de bola con asiento de PTFE?

R: Servicio continuo hasta 150°C. Para temperaturas más altas, ofrecemos asientos de PPL o PTFE reforzado (hasta 260 °C); especifique al realizar el pedido.

P: ¿Se puede utilizar esta válvula para acelerar?

R: No. Esta es una válvula de encendido/apagado (completamente abierta o completamente cerrada). Para la regulación del flujo, recomendamos nuestra serie de válvulas de bola con puerto en V.

P: ¿Cómo selecciono entre materiales de carrocería WCB, CF8 y CF8M?

A: WCB para agua/aire/vapor; CF8 para ácidos suaves; CF8M para agua de mar, cloruros y productos químicos agresivos. Consulte la tabla de materiales anterior para obtener orientación.
