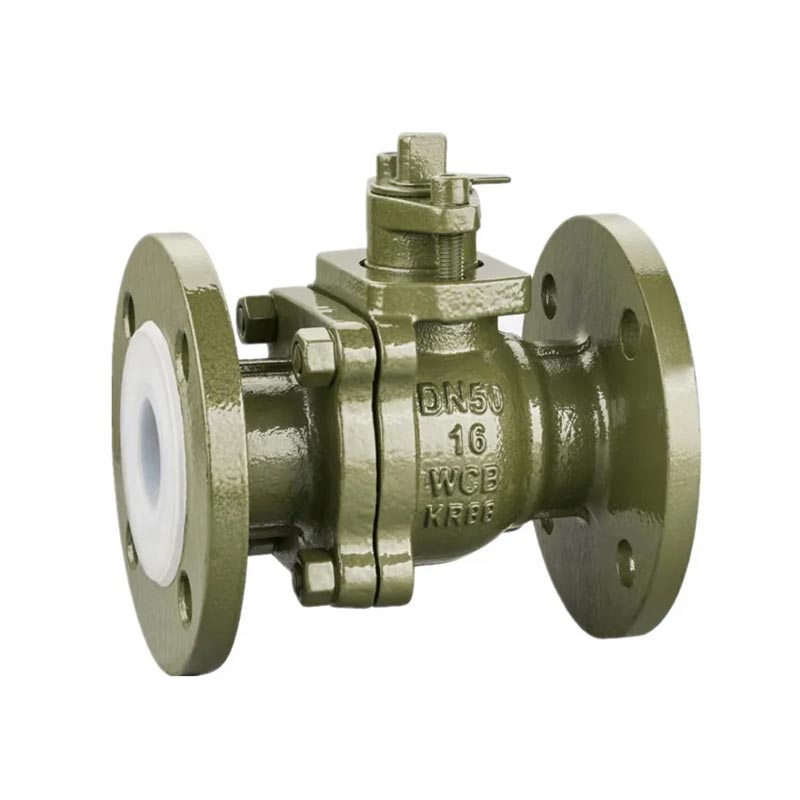

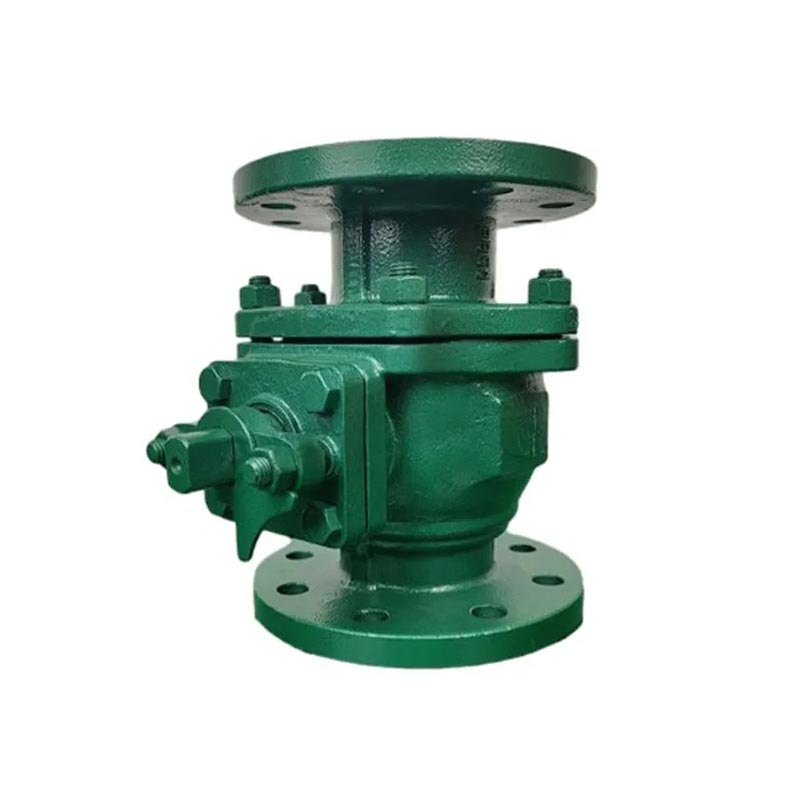

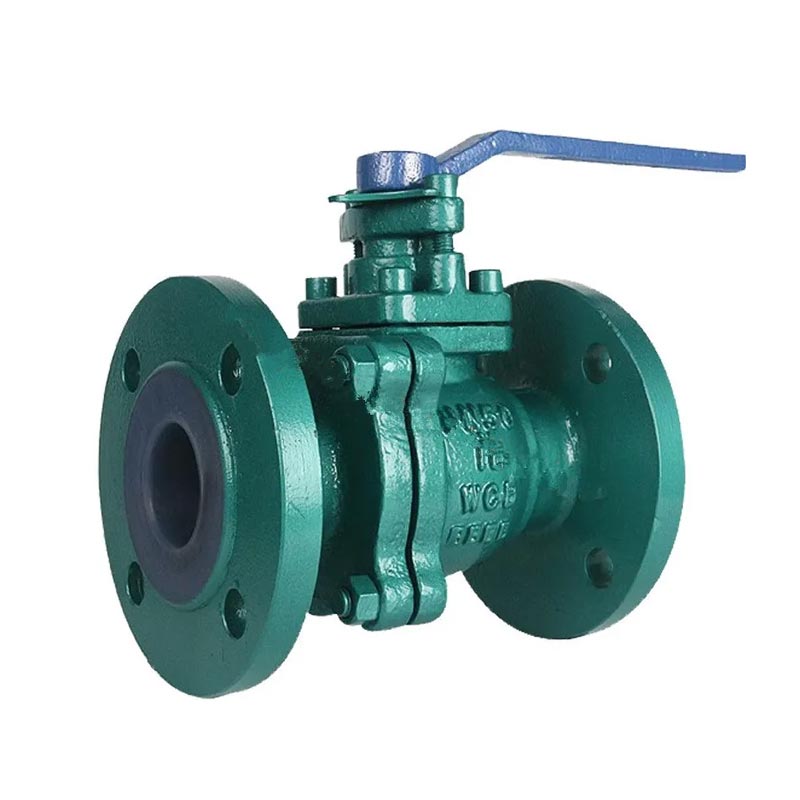

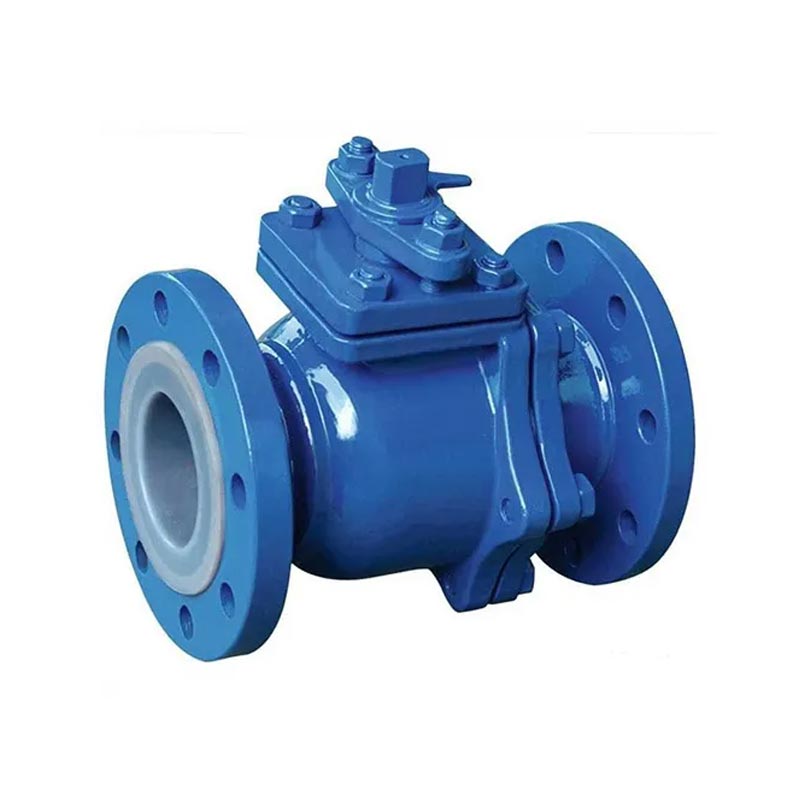

Válvula de bola con brida revestida de flúor

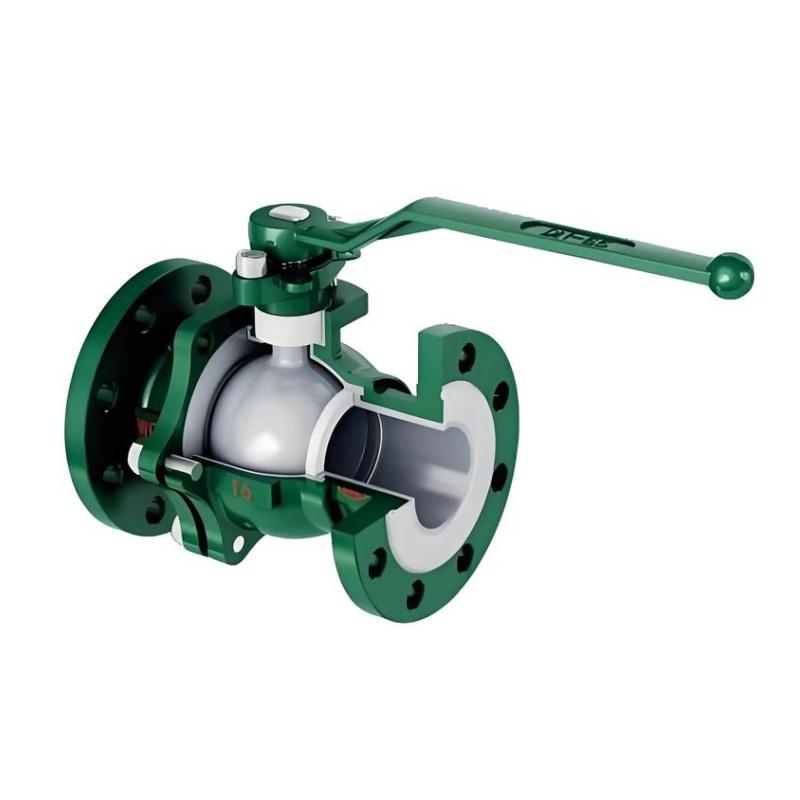

La válvula de bola con brida revestida de flúor JOEPAI es una válvula de cierre resistente a la corrosión ampliamente utilizada en las industrias química, de protección ambiental, petroquímica, farmacéutica, de galvanoplastia y de fundición. Adoptando un diseño de estructura de paso total y revestido con material PTFE, FEP o PFA, puede bloquear eficientemente la corrosión de medios corrosivos fuertes en el metal del cuerpo de la válvula y mantener el sellado y el funcionamiento a largo plazo en condiciones de trabajo extremas como ácido fluorhídrico, agua regia, ácido nítrico concentrado y álcali fuerte. La estructura compuesta del cuerpo metálico y el revestimiento anticorrosión no metálico resuelve el problema común en la industria de las válvulas metálicas comunes que fallan en condiciones corrosivas. El diseño de paso total elimina las zonas muertas de diámetro reducido, lo que resulta en una resistencia al fluido mucho menor que la del mismo tamaño.válvulas de globoyválvulas de retención, mientras que la bola completamente revestida forma un par de sellado preciso con el asiento para lograr un rendimiento sin fugas cuando está cerrado. Fabricado mediante un proceso de revestimiento de compresión integral, el revestimiento fluoroplástico está firmemente adherido al cuerpo de la válvula de acero al carbono, evitando que se pele o abulte incluso en servicio a largo plazo. El revestimiento interior de baja fricción también evita obstrucciones o atascos del medio durante la operación, lo que garantiza un rendimiento estable en aplicaciones que requieren niveles extremadamente altos de control de la corrosión.

Ventajas del producto

1. Verdadero mecanismo de resistencia a la corrosión: aislamiento físico del metal del medio; la baja permeabilidad retrasa significativamente el inicio de la corrosión; adecuado para ácidos mixtos, ácidos residuales y medios alternos

2. Deterioro lento del sello en ciclos ácido/álcali: después de 10.000 ciclos ácido/álcali, fuga ≤ 50 ppm (ISO 5208 Tasa A)

3. Valor real del paso total: Diseñado para medios cristalizados, polimerizados, que contienen sólidos o de alta viscosidad; Previene la obstrucción, reduce la limpieza y reduce el riesgo de convulsiones.

Detalle del producto

CARA A CARA: GB/T12221-1989
DIMENSIONES DEL EXTREMO DE BRIDA: GB/T9113.1-2000
DISEÑO: GB/T12237-1989
PRUEBA: GB/T13927-1992
PUERTO COMPLETO, ALMOHADILLA DE MONTAJE DIRECTO ISO5211
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
OPERACIÓN DE PALANCA/ DISPOSITIVO DE BLOQUEO
CUERPO DE FUNDICIÓN DE INVERSIÓN
ESTÁNDAR DE MATERIALES: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Piezas y materiales principales

Material del revestimiento: FEP para ácidos fuertes generales; PFA para ácidos concentrados a alta temperatura; PTFE para una amplia compatibilidad química y requisitos de alta pureza.

Idoneidad al vacío: "Sí" significa adecuado para procesos de presión negativa

Estándar de brida: debe coincidir con su tubería (HG / GB / ANSI / DIN)

Dimensiones principales

Diámetro nominal		Dimensiones estándar/mm							Referencia/mm
DN/mm	NPS/pulgada	L	D	D1	D2	f	b	Z-Фd	D0	H	peso/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

Preguntas frecuentes

1: ¿Qué certificaciones de calidad tienen las válvulas de bola revestidas de flúor JOEPAI?

Nuestra empresa ha pasado la certificación del sistema de gestión de calidad ISO 9001. Nuestros productos principales han obtenido la certificación CE y cumplen con los estándares internacionales de seguridad y medio ambiente. Todos los productos pueden proporcionar informes de trazabilidad de materiales (MTC) y documentos de certificación de exportación (CE, ISO) para cumplir con los requisitos de cumplimiento de todo el proceso del proyecto.

2: ¿Qué medios corrosivos puede manejar su válvula de bola revestida de flúor?

La válvula de bola con brida revestida de flúor está especialmente diseñada para condiciones de medios altamente corrosivos y de alta pureza, con un diseño de revestimiento de PTFE/FEP/PFA. Puede bloquear eficientemente la corrosión de medios corrosivos fuertes en el metal del cuerpo de la válvula y mantener el sellado y el funcionamiento a largo plazo en condiciones de trabajo extremas como ácido fluorhídrico, agua regia, ácido nítrico concentrado y álcalis fuertes.

3: ¿Cuáles son las principales características de la válvula de bola?

Las principales características de las válvulas de bola son su estructura compacta, fácil operación y mantenimiento, adecuadas para medios de trabajo en general como agua, solventes, ácidos y gas natural, así como para medios con condiciones de trabajo duras como oxígeno, peróxido de hidrógeno, metano y etileno. La válvula de bola con brida revestida de flúor se puede cerrar herméticamente con solo una rotación de 90 grados y un pequeño par de rotación. La cavidad del cuerpo de la válvula, completamente igual, proporciona un canal de flujo directo y de baja resistencia para el medio.

4: ¿Qué estándares de diseño y pruebas sigue?

Según el detalle del producto: CARA A CARA: GB/T12221-1989; DIMENSIONES DEL EXTREMO DE BRIDA: GB/T9113.1-2000; DISEÑO: GB/T12237-1989; PRUEBA: GB/T13927-1992. La válvula es de PUERTO COMPLETO, DISPOSITIVO DE BLOQUEO/OPERACIÓN DE PALANCA y ALMOHADILLA DE MONTAJE DIRECTO ISO5211 opcional para operaciones automatizadas, DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN y CUERPO DE FUNDICIÓN DE INVERSIÓN.

5: ¿Qué materiales se utilizan para las partes principales y el cuerpo?

Las partes del cuerpo y los materiales de las piezas principales: Cuerpo WCB/CF8/CF8M, Tapa WCB/CF8/CF8M, Asiento PTFE/PPL, Bola SS304/SS316, Perno SS/SS316, Junta PTFE, Tuerca SS/SS316, Vástago SS304/SS316, Almohadillas de empuje PTFE, Juntas tóricas Viton, Empaquetadura PTFE, Prensaestopas SS/SS316. Las opciones estándar de materiales incluyen S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 y SS304/ASTM A351 GR-CF8/DIN1.4308.

6: ¿Para qué aplicaciones se utiliza ampliamente esta válvula?

Ampliamente utilizado en aplicaciones químicas, farmacéuticas, de galvanoplastia, fundición y protección ambiental que requieren niveles extremadamente altos de control de la corrosión. Es un componente clave insustituible de control de válvulas en sistemas de protección ambiental química.
