En bombas y diversos sistemas hidráulicos y neumáticos,válvulas de retención de cinco víasyconectores de cinco víasson dos componentes funcionales cruciales. Trabajan juntos para crear unidades de control de fluidos eficientes, seguras y compactas. El siguiente análisis cubrirá sus principios de funcionamiento, características funcionales y escenarios de aplicación típicos.

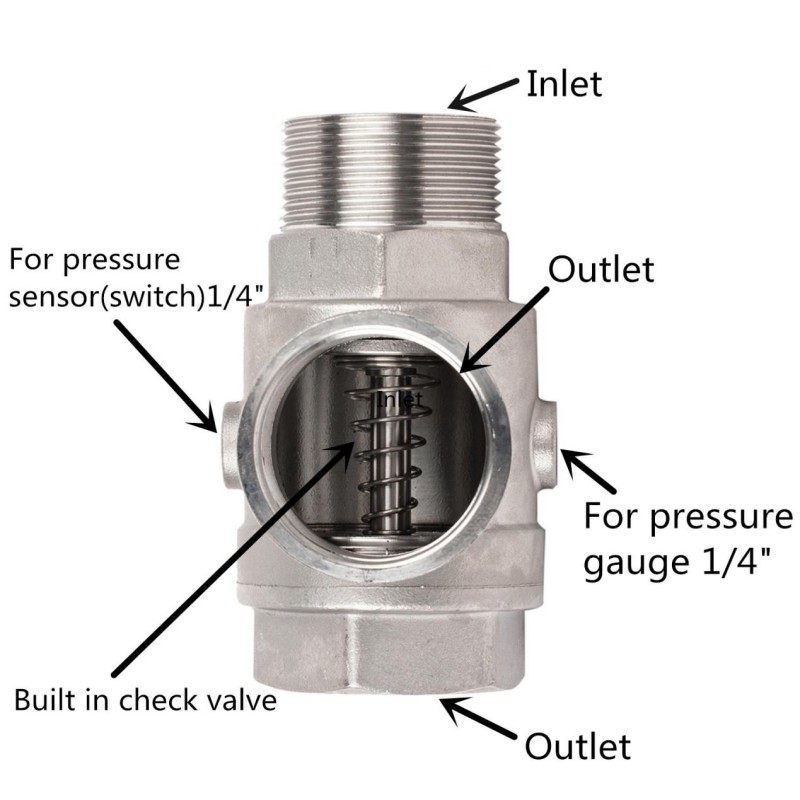

Este es un dispositivo de válvula que integra la función de válvula de retención unidireccional con distribución de interfaz múltiple. Un solo cuerpo de válvula combina el pasaje principal (entrada y salida) y múltiples interfaces auxiliares, que generalmente incluyen interfaces para manómetros, interruptores de sensores de presión y tanques de aire. Esto simplifica enormemente el diseño de la tubería en la salida de la bomba, ahorra espacio de instalación y reduce los posibles puntos de fuga. Su núcleo es una válvula de retención incorporada, generalmente controlada por un resorte y presión del medio. Su función principal es evitar el reflujo de medios y proteger equipos como bombas de agua.
Apertura: cuando la presión del medio en la entrada excede la fuerza de precarga del resorte, la presión empuja el disco lejos del asiento de la válvula, la válvula se abre y el medio fluye hacia adelante.
Cierre: cuando la presión de entrada cae o la presión de salida se invierte, la fuerza del resorte empuja rápidamente el disco hacia el asiento de la válvula, formando un sello hermético y evitando eficazmente el reflujo del medio.
Debido a su estructura central de válvula soportada por resorte, supera las limitaciones de las válvulas de retención tradicionales de tipo elevador con respecto a la dirección del flujo, logrando versatilidad para instalación vertical u horizontal, lo que facilita enormemente el diseño de disposición de tuberías de estaciones de bombeo.
En los sistemas de bombeo, la válvula antirretorno de cinco vías desempeña un papel de seguridad indispensable:
Prevención del reflujo del medio y protección contra golpes de ariete: cuando la bomba de agua se detiene repentinamente, evita que el líquido a alta presión en la tubería fluya hacia atrás e impacte el impulsor de la bomba, protegiendo los componentes centrales de la bomba.
Mantenimiento de la presión de la tubería: evita el reflujo del medio en la tubería presurizada, lo que ayuda al sistema a mantener la presión requerida durante el funcionamiento intermitente de la bomba, lo que reduce los arranques frecuentes de la bomba. Aislamiento de sistemas de respaldo: en sistemas paralelos de bombas múltiples, evita que el medio de la bomba en funcionamiento fluya hacia la tubería de la bomba de respaldo, lo que garantiza que la ruta de respaldo esté siempre disponible.

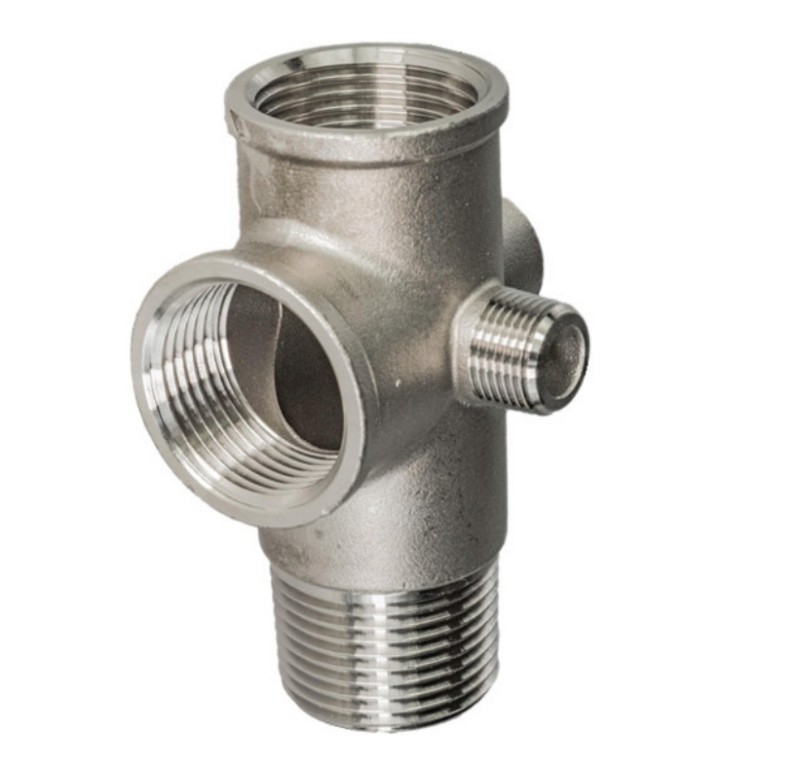

A conector de cinco víasEs un accesorio de tubería integrado con cinco puertos de conexión. Es un conector de tubería con estructura hueca interna y no tiene ninguna función de válvula. Su función principal es distribuir fluidos o conectar múltiples dispositivos, formando un punto de distribución y recolección compacto y multifuncional.
Como accesorio de tubería integrado multipunto, se utiliza para distribuir fluido desde una única fuente a múltiples destinos diferentes o para combinar múltiples ramas. Es un canal puramente físico que no altera ni controla el estado del fluido. Es adecuado para escenarios en los que el fluido de la tubería principal debe dirigirse a múltiples dispositivos paralelos (como múltiples instrumentos o múltiples ramas), o para proporcionar puntos de conexión para necesidades temporales como pruebas de bombas, lavado y derivación.
En una unidad de control de presión de salida de bomba compacta, se puede ver:
Tubería principal: la tubería principal de salida de la bomba (por ejemplo, 1 pulgada) está conectada a un puerto principal del conector de cinco vías.
Protección de seguridad: se instala una válvula de retención de rosca interna de 1 pulgada aguas abajo de la tubería principal (en el otro puerto principal opuesto del conector de cinco vías) para evitar el reflujo de la presión aguas abajo.
Control del sistema: se instala un interruptor de sensor de presión en un puerto de 1/4 de pulgada del conector de cinco vías para monitorear la presión del sistema. Cuando la presión alcanza el valor establecido, el interruptor puede controlar automáticamente el arranque y la parada de la bomba, logrando la automatización del sistema y la protección contra sobrecarga.
Monitoreo visual: se instala un manómetro en otro puerto de 1/4 de pulgada del conector de cinco vías, lo que proporciona a los operadores lecturas de presión del sistema intuitivas y en tiempo real.
Expansión o alivio de presión: el quinto puerto se puede utilizar para conectar una válvula de seguridad, una válvula de alivio de presión o como una interfaz de monitoreo de respaldo adicional.
Las diferencias principales entre los dos productos son las siguientes:
| Característica | Válvula de retención de cinco vías | Conector de cinco vías |
| Función principal | Función de válvula antirretorno + Distribución de interfaz (integración de funciones) | Conexión y desvío de tubería pura (sin función de control) |
| Estructura interna | Núcleo de válvula incorporado, resorte y otros mecanismos de válvula de retención | Cavidad hueca, sin partes móviles. |
| Función principal | Previene el reflujo de medios, protege el equipo, integra interfaces de monitoreo | Logra la distribución de fluidos de un camino a múltiples caminos o de múltiples caminos que convergen en uno. |
| Rol del sistema | Componente crítico de seguridad y control. | Componente de conexión y distribución de tuberías. |
| Ubicación de instalación | Generalmente fijado a la tubería principal en la salida de la bomba. | Ubicación flexible dependiendo de las necesidades de desvío |
Altamente integrado, ahorra espacio: combina los puntos de conexión de múltiples componentes funcionales en un conector compacto, lo que simplifica enormemente el diseño de las tuberías y hace que la estructura del sistema sea más pequeña y ordenada.
Fácil instalación y mantenimiento: Todos los accesorios de monitoreo y control están ubicados centralmente, lo que facilita la instalación, depuración e inspección diaria.
Funcionalidad integral: logra simultáneamente múltiples funciones en un nodo, incluido el control de encendido/apagado del canal principal, antirreflujo, control automático de presión y monitoreo de visualización de presión.
Puntos de fuga reducidos: en comparación con el uso de múltiples tees y conectores rectos, el uso de un único conector de cinco vías reduce significativamente los posibles puntos de fuga y mejora la confiabilidad del sistema.
Puede elegir según las necesidades principales de su sistema de bomba:
Si necesita evitar el reflujo de agua, proteger la bomba y desea instalar manómetros e interruptores de presión de forma centralizada para simplificar la tubería, debe elegir una válvula de retención de cinco vías. Esta es una configuración de sistema de bomba estándar, eficiente y segura.
Si ya tiene una válvula de retención separada, o el sistema solo necesita distribuir uniformemente un único flujo de fluido a múltiples ramas sin requisitos de pedido específicos, entonces un conector de cinco vías es más económico y directo.
Al elegir estos productos, debe hacer coincidir el material apropiado (como latón, acero inoxidable) y el modelo según las características del medio del sistema (corrosividad, temperatura), la presión de trabajo y los estándares de conexión (como las especificaciones de rosca BSPT, BSP, NPT).
En resumen, estos dos tipos de productos, aunque pequeños, son componentes clave indispensables para construir un sistema de bomba responsivo, seguro y diseñado inteligentemente. A través de un diseño ingenioso, transforman la compleja lógica de control de fluidos en una realidad física simple y confiable.
