A Válvula de bola de alta presión de acero forjado de 3 piezasSe refiere a una válvula de bola de alta resistencia con una estructura de cuerpo de tres piezas conectadas por pernos. Su elemento de cierre es una bola mecanizada con precisión, que el vástago de la válvula hace girar alrededor de la línea central del cuerpo de la válvula para lograr un cierre, distribución o cambio de flujo rápidos del medio.
Las válvulas de bola de acero forjado de 3 piezas son fáciles de operar, compactas, selladas de manera confiable, de estructura simple y fáciles de mantener. La superficie de sellado y la bola están siempre en estado cerrado, lo que las hace menos susceptibles a la erosión por el medio. Son ampliamente utilizados en diversas industrias.
El cuerpo de la válvula se forma mediante un proceso de forjado y el material puede ser acero inoxidable (como F304, F316) o acero al carbono (como A105). Los materiales de acero forjado tienen características como estructura densa, excelentes propiedades mecánicas y fuerte resistencia al impacto, lo que los hace particularmente adecuados para condiciones de trabajo de alta presión y alta resistencia.
De acuerdo con las necesidades del sistema de tuberías, se pueden seleccionar varios métodos de conexión, como conexión roscada (NPT, BSP-P (G), BSPT (Rc)), soldadura a tope (BW), soldadura por encaje (SW)g o conexión de brida, lo que ofrece una instalación flexible y una gran adaptabilidad.
La presión de diseño puede alcanzar hasta 1500 lb, lo que lo hace adecuado para sistemas de transporte de alta presión en campos como el petróleo, la industria química y el gas natural.
1) Estándares de diseño y fabricación: BS5351, MSS SP-118
2) Dimensiones del extremo de conexión: ANSI B16.10, JB/T1715
Dimensiones del extremo para soldar: ANSI B16.11, JB/T1715
Dimensiones del extremo roscado: ANSI B1.12.1, JB/T7306
Dimensiones del extremo soldado a tope: ANSI B16.25, JB/T12224
3) Pruebas e Inspección: API 598
4) Estándares de materiales: ANSI/ASTM

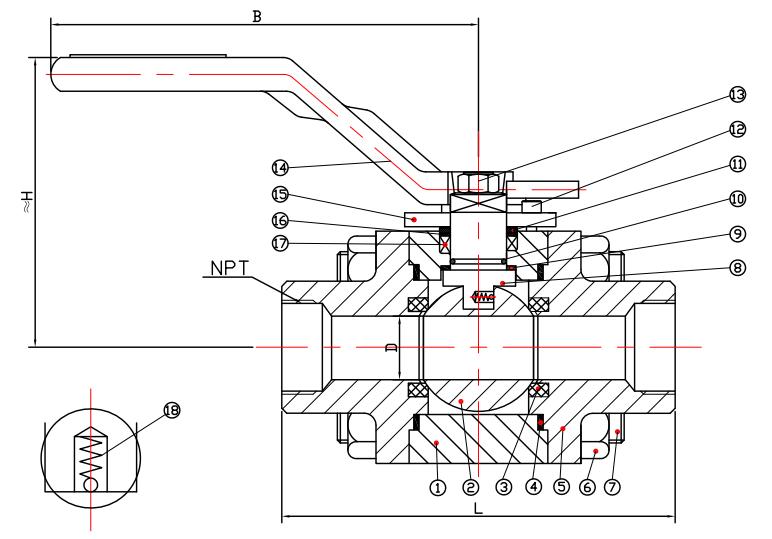

| No. | Nombre de la pieza | Acero carbono | Acero inoxidable | |||
| 1 | Cuerpo | A105 | F304 | F304L | F316 | F316L |
| 2 | Pelota | SS304 | F304 | SS304L | SS316 | SS316L |
| 3 | Asiento | PTFE, RPTFE | ||||
| 4 | Empaquetadora | SS304/SS316 + Grafito | ||||
| 5 | Tapa | A105 | F304 | F304L | F316 | F316L |
| 6 | Tuerca | A194-2H | A194-8 | A194-8M | ||
| 7 | Tornillo | A193-B7 | A193-B8 | A193-B8M | ||
| 8 | Provenir | SS304 | F304 | SS304L | SS316 | SS316L |
| 9 | Lavadora de empuje | PTFE, RPTFE | ||||
| 10 | junta tórica | Vitón | ||||
| 11 | Glándula | SS304 | SS304 | SS304 | SS316 | SS316 |
| 12 | Tornillo | 1035 | ||||
| 13 | Tuerca | Acero inoxidable | ||||
| 14 | Manejar | WCB, acero inoxidable | ||||
| 15 | Placa limitada | 1025 | ||||
| 16 | Prevenir el anillo de fuego | SS304、SS316 | ||||
| 17 | Embalaje | Grafito | ||||
| 18 | Primavera | SS304、SS316 | ||||

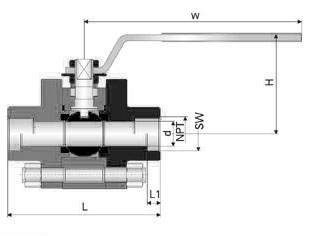

| mm | NPS (pulgadas) | mm | mm | Mmm |
| 15 | 1/2” | 92 | 13 | 66 |
| 20 | 3/4” | 112 | 19 | 72 |
| 25 | 1” | 126 | 24 | 100 |
| 32 | 11/4” | 129 | 30 | 105 |
| 40 | 11/2” | 152 | 38 | 112 |
| 50 | 2” | 176 | 49 | 122 |
Como empresa especializada en la investigación, desarrollo y fabricación de válvulas de bola de acero inoxidable y acero al carbono,Wenzhou Joepai Valve Co., Ltd.está ubicada en el parque industrial Binhai del distrito de Longwan, Wenzhou, conocida como la "Ciudad de válvulas de China". La empresa cuenta con una moderna base de producción y un completo sistema de control de calidad. La empresa está equipada con:
Centro profesional de I+D y equipos de mecanizado CNC.
Instrumentos de prueba avanzados (como instrumentos informáticos de análisis de elementos múltiples, probadores de dureza Leeb y medidores de espesor)
Máquinas de prueba de presión, máquinas de prueba de ciclo de vida y otras plataformas de prueba de proceso completo
Basándose en procesos rigurosos e innovación continua, Joepai Valve garantiza que cada válvula de bola de alta presión de acero forjado de 3 piezas cumpla con requisitos de rendimiento de alto estándar, brindando a los clientes seguridad, confiabilidad ysoluciones de válvulas duraderas.
