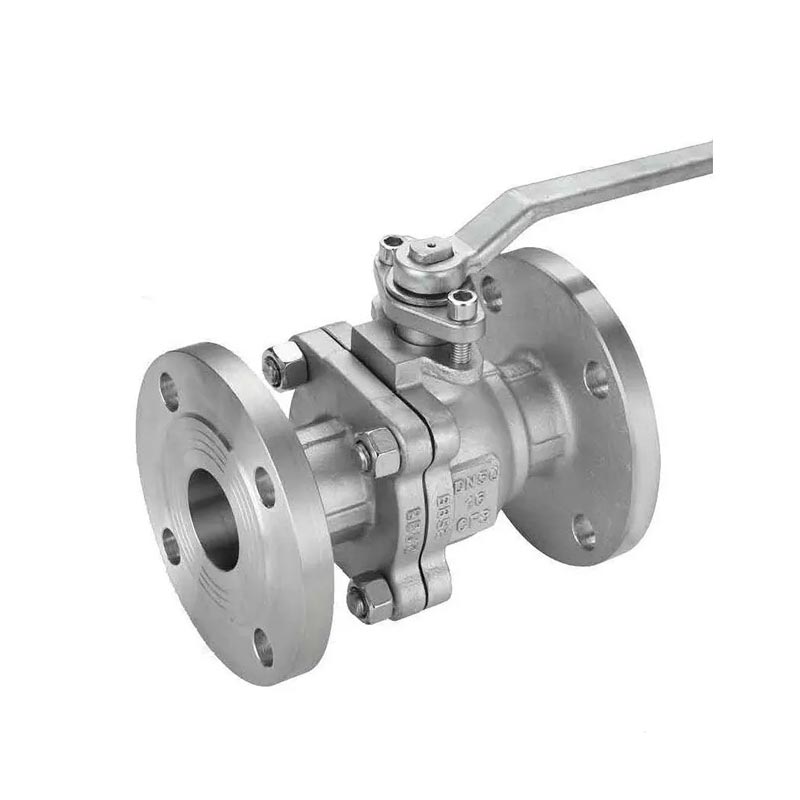

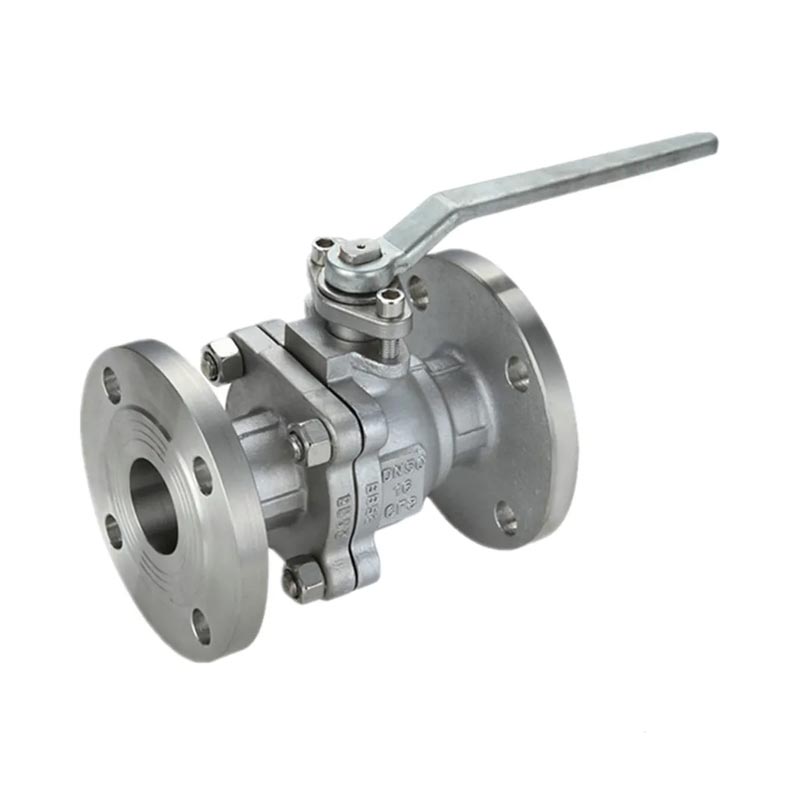

Válvula de bola de acero inoxidable con bridas GB Stanrard 2pc pn16

La válvula de bola de acero inoxidable con bridas GB Stanrard 2pc PN16 está compuesta por un Actuador neumático tipo pistón y una válvula de pelota estándar americana con bridas. La válvula de bola adopta American Standard API608 y API6D, y puede adoptar completo Estructura de diámetro o reducción, con baja resistencia a flujo y sellado confiable. Para los medios de gas licuado y gas natural, se pueden usar estructuras antiestáticas para garantizar que la resistencia entre el vástago de la válvula y el cuerpo de la válvula, o Entre el vástago de la válvula, la esfera y el cuerpo de la válvula, hay menos de 10 ohmios. Allá es una bola flotante o una estructura de bola fija. La brida adopta ANSI/ASME B16.5 estándar y se puede instalar o reemplazar con equipos importados. Las válvulas neumáticas de bola estándar americanas se usan ampliamente en control automático sistemas para industrias como petróleo, químicos, equipos de enseñanza, Industria ligera, equipos de alta presión, productos farmacéuticos y fabricación de papel, para control centralizado remoto o control en el sitio.

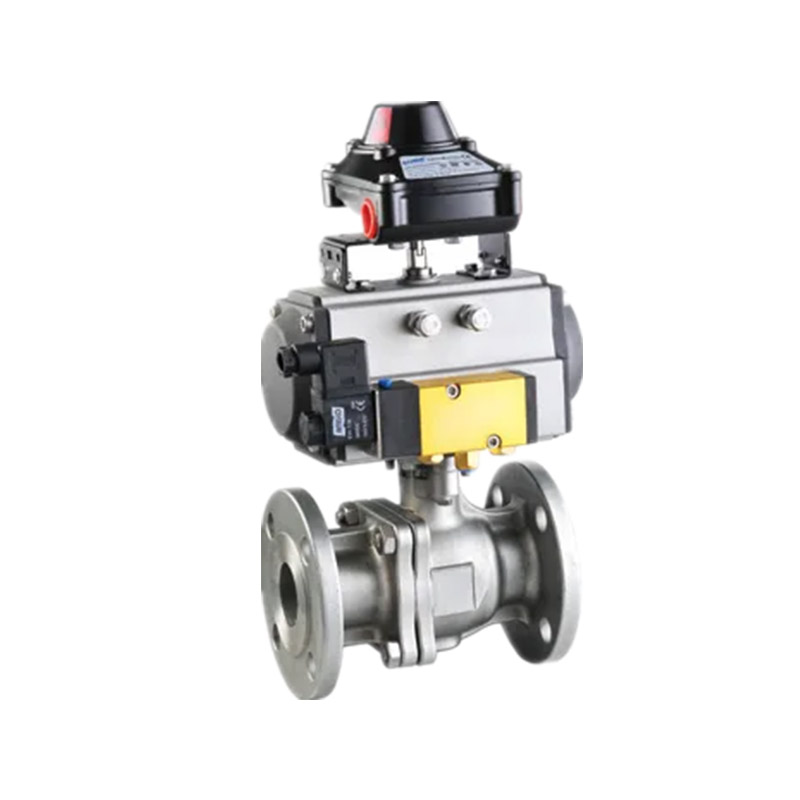

La válvula neumática de bola de brida estándar americana es un tipo de válvula que gira 90 grados alrededor del eje perpendicular al canal. Consiste de un tipo de pistón de doble actuación o actuación única (tipo de reinicio de primavera) Actuador neumático y una estructura de válvula de bola de tipo O estándar estadounidense. Por Conducir el pistón del cilindro con aire comprimido, el mecanismo de la rejilla de cambios es activado, y el eje de salida del engranaje gira, conduciendo el vástago de la válvula y núcleo de válvula para rotar y lograr acciones de apertura y cierre de la válvula. Las válvulas neumáticas de bola de brida estándar americanas están equipadas con accesorios Válvulas solenoides, reductores de presión del filtro de aire, interruptores de límite (válvula Posición de dispositivos de retroalimentación) o posicionadores de válvulas neumáticas eléctricas para lograr el control de ajuste automático o el control de corte de dos posición de Medios fluidos en tuberías de proceso.

Detalle del producto

Diseño: ANSI 16.34
Brida final: ASME B16.5
Dimensiones cara a cara: ASME B16.10
Inspección y prueba: API 598
Tamaño: 1/2 "~ 10", presión: 150 lb ~ 300 lb
Puerto completo, plataforma de montaje directo ISO5211
Diseño de tallo a prueba de reventón
Operación de palanca con dispositivo de bloqueo, actuador neumático o eléctrico
Casting de inversión
Material: acero al carbono WCB/DIN1.0619
Acero inoxidable 304/1.4308
Acero inoxidable 316/1.4408
Adecuado: agua, petróleo, gas

Características del producto

1. API-6D estándar, e inspeccionado y probado de acuerdo con el API598 estándar.
2. Baja resistencia a los fluidos, las válvulas de bola tienen baja resistencia al flujo en la válvula productos, incluso si el diámetro se reduce, su resistencia al flujo es muy pequeño.
3. Puede lograr la apertura rápida y el cierre de las válvulas.
4. La válvula tiene un buen rendimiento de sellado, puede lograr una bidireccional sellado y fuga cero.
5. El sello del vástago de la válvula es confiable y adopta una automática de resorte de doble disco Diseño de embalaje de compresión, con una larga vida útil de sellado.
6. El paso de la válvula de válvula y la válvula de la válvula, el paso convexo de la válvula de válvula evita el La válvula proviene de rociar bajo presión, asegurando la seguridad.
7. Conexión de brida, fácil de instalar, ligero, ahorra instalación espacio, y es fácil de mantener.

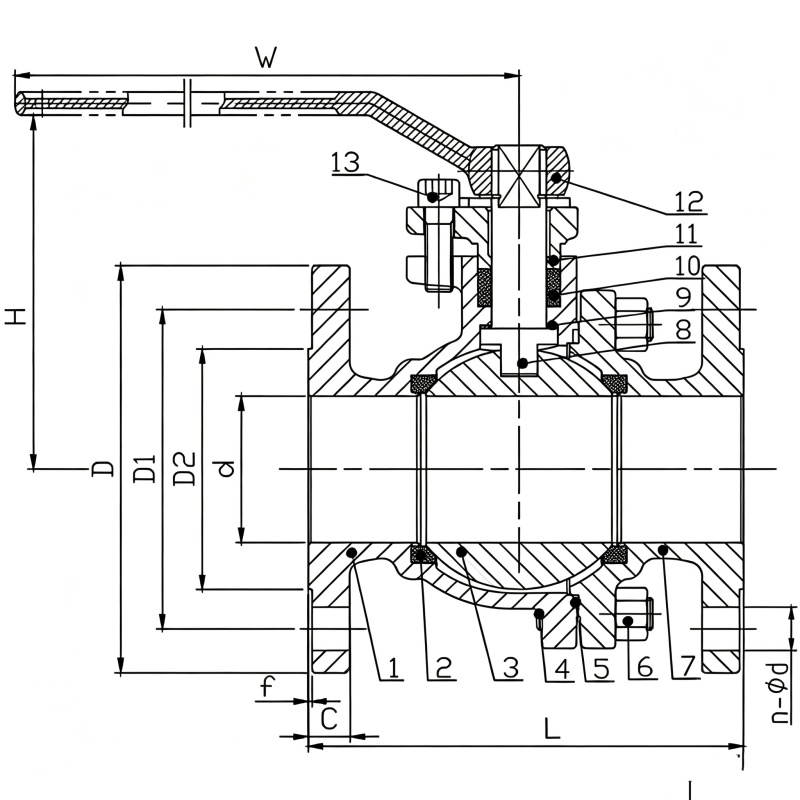

Piezas y materiales principales

Dimensiones principales
