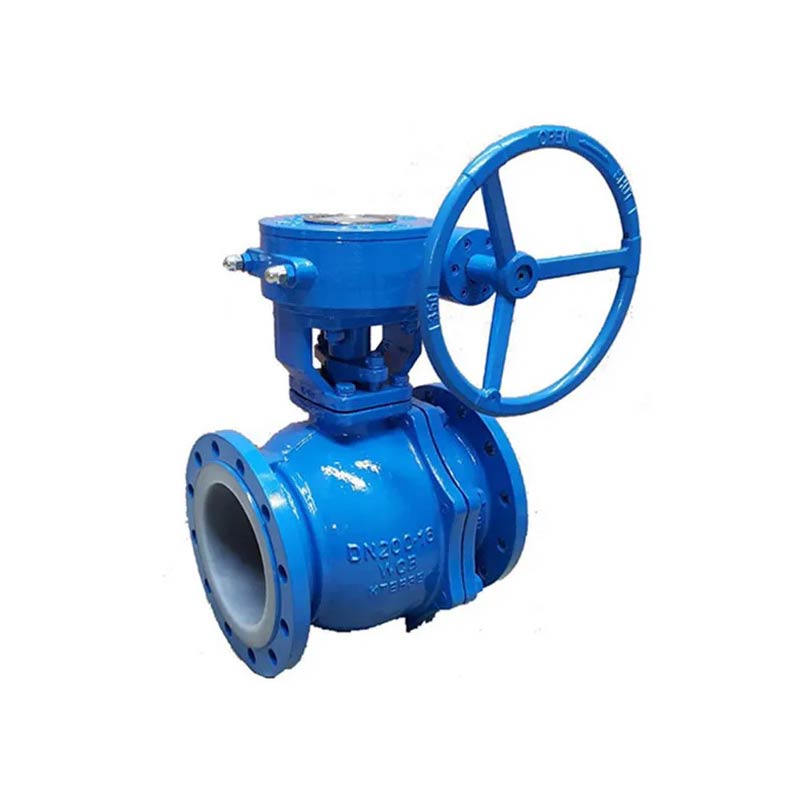

Las válvulas de bola PN16 revestidas de PTFE-PFA de acero fundido duraderas accionadas por engranajes JOEPAI y el tapón son iguales tipo de válvula, pero por otro lado, el accesorio de apertura/cierre de la La válvula de bola es una bola con un orificio circular que gira junto con el Varilla para lograr la apertura y cierre de la válvula.
Implementar un seguimiento completo de la calidad del proceso, meticuloso y completo.
probando!
¡El control interno eficiente de costos reduce los gastos y beneficia a los clientes!
¡Línea de producción avanzada, existencias suficientes, tiempo de entrega reducido!

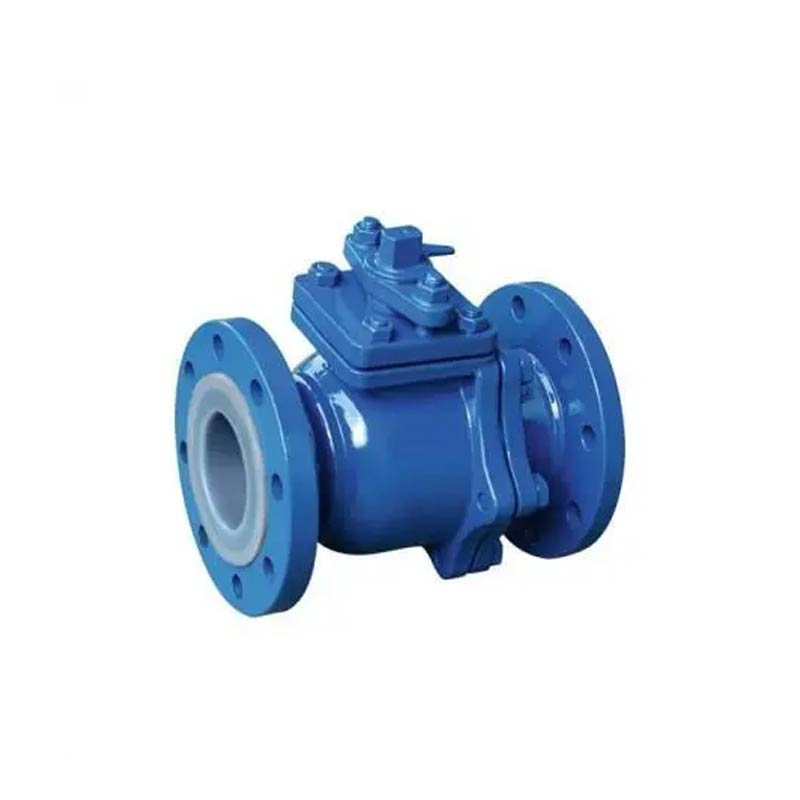

1. Las válvulas de bola PN16 de 2 piezas revestidas con PTFE-PFA tienen una alta estabilidad química y pueden ser
Utilizado en cualquier otro medio severamente corrosivo, excepto metales alcalinos fusibles.
y elementos F
2. Adopta una estructura de bola de deriva de diámetro completo para garantizar cero fugas
cierre de la válvula en todo el rango de presión, y también se utiliza
para mantenimiento de tuberías
3.La combinación de varillas de bola de apertura y cierre para piezas fundidas de válvulas.
Elimina el impacto y la presión, garantizando un uso seguro.
4.La estructura compacta y razonable y la cámara de luz mínima reducen el
retención del medio. Combinado con una tecnología de moldeo especial, el
La superficie de sellado es delicada y perfecta. Y utilice empaquetadura de PTFE para garantizar cero
fuga de la válvula
5. Las estructuras de dos y tres piezas son adecuadas para diversas tuberías.
sistemas y condiciones de trabajo. La válvula de bola de tres piezas separa el
Cuerpo de válvula desde ambos lados, lo que permite un rápido reemplazo y mantenimiento.
DISEÑO DE VÁSTAGO A PRUEBA DE EXPLOSIÓN
OPERACIÓN DE PALANCA/ DISPOSITIVO DE BLOQUEO/OPERACIÓN DE ENGRANAJES
CUERPO DE FUNDICIÓN DE INVERSIÓN
ESTÁNDAR DE MATERIALES: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nombre/Material | WCB | CF8 | CF3 | CF8M | CF3M |
| Cuerpo | WCB | CF8 | CF3 | CF8M | CF3M |
| Bola/vástago | WCB | CF8 | CF3 | CF8M | CF3M |
| Forrado | FEP/PFA/PO/PTFE | ||||
| Asiento | PTFE / PTFE | ||||
| Perno/Tuerca | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Estándar de diseño y fabricación | HG/T3704, GB/T12237 | API 6D | ||
| Estándar de dimensión FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Estándar de brida | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Estándar de inspección y prueba | HG/T13927, JB/T9092 | API 598 | ||
| Diámetro normal | DN15~DN350 | 1/2”~14” | ||
| Presión normal | 1,0 MPa | 1,6MPa | 150 libras | |
| Presión de prueba | Prueba de carcasa | 1,5MPa | 1,5MPa | 1,5MPa |
| Prueba de alta presión | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Prueba de baja presión | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Rango de temperatura | FEP: -29 ℃ ~ 120 ℃, PFA: -29 ℃ ~ 180 ℃, PTFE: -29 ℃ ~ 150 ℃ | |||
| Medio aplicable | Medio de corrosión fuerte: ácido clorhídrico, ácido nítrico, Ácido fluorhídrico, Cloro líquido, Ácido sulfúrico y Aqua regia etc. | |||
| DN (mm | PNS (pulgadas) | L | D | D1 | D2 | f | b | Z-Φd | Hacer | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
