En redes de suministro de agua, plantas de tratamiento de agua, sistemas HVAC y otros proyectos que requieren control de flujo, la gente suele preguntar: "¿Cómo se válvulas de mariposa ¿Se utiliza para el control de flujo?" Esta pregunta requiere que tengamos una cierta comprensión de las características de las válvulas y sus condiciones de operación antes de que podamos saber la respuesta. Por lo tanto, este artículo discutirá las ventajas de las válvulas de mariposa en aplicaciones de estrangulación y sus limitaciones. Esto nos ayudará a sopesar varios factores y seleccionar la solución más económica y confiable en escenarios y proyectos reales.
El principio de funcionamiento de las válvulas de mariposa en el control de flujo.

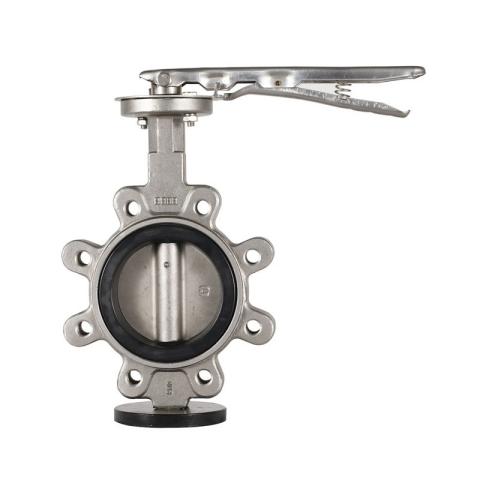

La estructura de unválvula de mariposaConsta de un cuerpo de válvula, una placa en forma de disco y un vástago de válvula. Su principio de funcionamiento es similar al movimiento de las alas de una mariposa. En primer lugar, al girar el vástago de la válvula, la placa en forma de disco se puede ajustar dentro del rango de 0° a 90°. Esto cambia el área de paso del flujo y controla el caudal. Cuando la placa en forma de disco se abre completamente a 90°, la placa de la válvula es paralela a la dirección del flujo del fluido, lo que resulta en una baja resistencia y una baja pérdida de presión. Cuando está entreabierta a 45°, el plato de la válvula producirá un efecto de estrangulamiento, reduciendo el caudal. Cuando es inferior a 10°, el canal se vuelve estrecho, lo que reduce significativamente el caudal, pero esto también expone la placa de la válvula a una erosión severa. Mediante este método, la válvula de mariposa tiene la capacidad de regular el caudal.
Las ventajas de las válvulas de mariposa en el control de flujo.
1. Estructura simple, diseño liviano: especialmente en tuberías de gran diámetro, la válvula de mariposa es mucho más liviana y compacta que la engorrosa válvula de compuerta o válvula de bola, lo que reduce los costos de instalación y soporte.
2. Económica y eficiente: En determinadas circunstancias, la válvula de mariposa es más rentable que las válvulas de control especializadas. Su precio de compra y requisitos de mantenimiento son muy bajos, lo que puede reducir significativamente los costos del proyecto.
3. Operación conveniente, automatización: A través de una rotación de 90° que cubre todo el recorrido, elválvula de mariposaEs fácil de operar y puede equiparse fácilmente con actuadores manuales, neumáticos o eléctricos, lo que lo hace muy adecuado para su integración en sistemas de control automatizados.
4. Ampliamente aplicado: por ejemplo, en escenarios de aplicación reales como distribución de flujo en plantas de tratamiento de agua, control de presión de salida en estaciones de bombeo y regulación aproximada de flujo en circuitos de agua de refrigeración.
Las limitaciones de las válvulas de mariposa en el control de flujo.
1. Mala precisión y linealidad deficiente: la válvula de mariposa no tiene una válvula de control dedicada que sea más precisa. La relación entre la apertura del disco de la válvula y el caudal no es completamente lineal, especialmente en la posición media, lo que limita el control preciso.
2. Erosión y cavitación en aberturas pequeñas: operar la válvula durante mucho tiempo en una abertura pequeña (por ejemplo, por debajo de 20°) hará que el disco de la válvula y el asiento de la válvula aguas abajo se vean impactados por el fluido de alta velocidad. Esto puede provocar vibraciones, ruidos y cavitación, todo lo cual acelerará el desgaste y dañará gravemente el rendimiento del sellado y la vida útil.
3. Desgaste del sellado en condiciones de estrangulamiento: en aplicaciones, es más susceptible a la erosión que las aplicaciones simples de encendido y apagado. Al mismo tiempo, con el tiempo, esto provocará daños en el sello del asiento de la válvula o una falla del sello que provocará fugas.
4. No se puede trabajar con una gran diferencia de presión: usarlo con una gran diferencia de presión aumentará el riesgo de erosión. Por lo tanto, las válvulas de mariposa no suelen ser adecuadas para condiciones tan duras.
