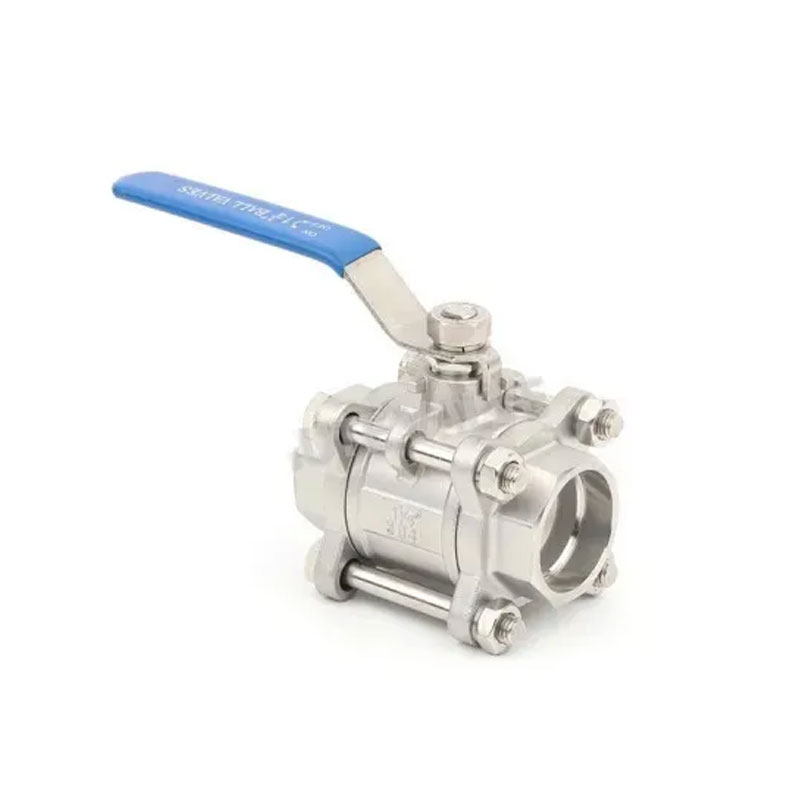

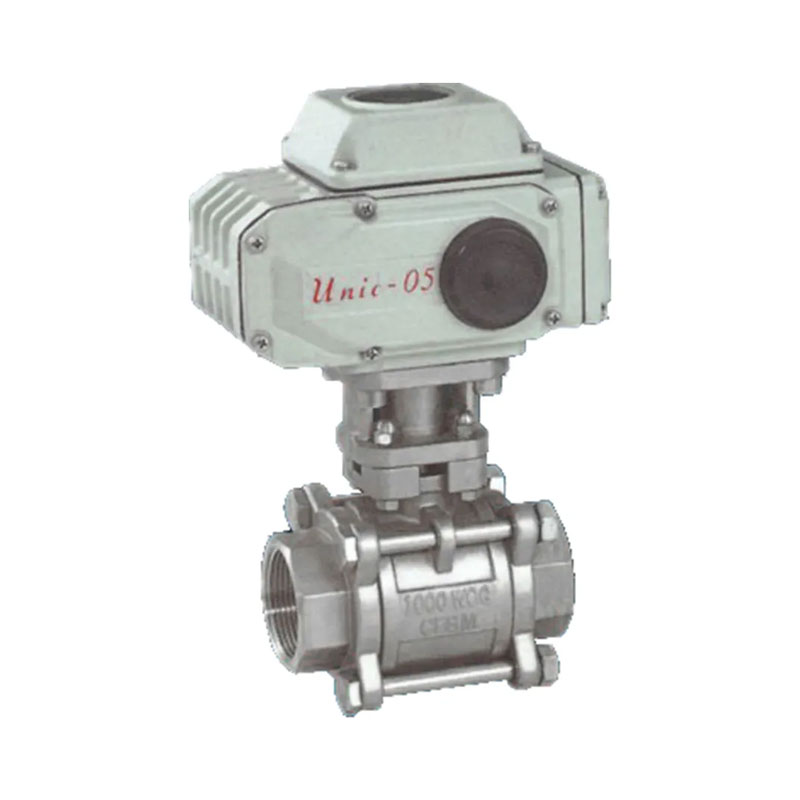

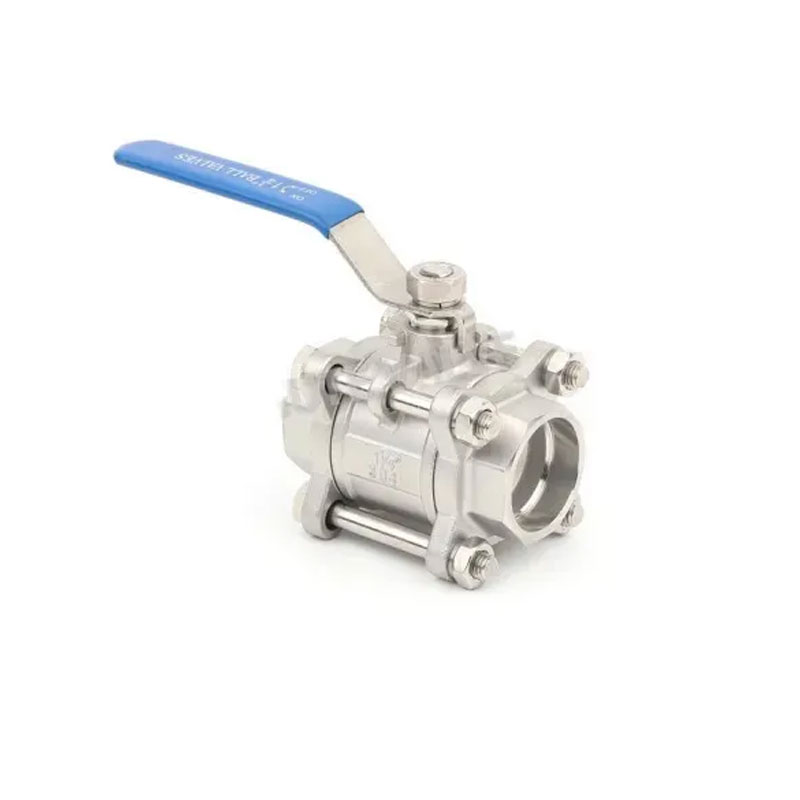

Las válvulas de bola de soldadura de zócalo de 3 piezas de Joepai hechas en China son un relativamente nuevo tipo de válvula de bola que tiene algunas ventajas únicas en su estructura, como conmutación sin fricción, desgaste de bajo sellado y pequeña apertura y cierre esfuerzo de torsión. Esto puede reducir las especificaciones del actuador acompañante. Equipado con un actuador eléctrico múltiple, puede lograr un ajuste y Corte apretado del medio. Ampliamente aplicable a condiciones de trabajo como Petróleo, químico, suministro de agua urbana y drenaje que requieren estricto cierre.
Las características principales de las válvulas de bola de soldadura de zócalo de 3 piezas son su compacto estructura, fácil operación y mantenimiento, adecuado para el trabajo general medios como agua, solventes, ácidos y gas natural, así como para medios con duras condiciones de trabajo como oxígeno, peróxido de hidrógeno, metano, y etileno. El cuerpo de la válvula de una válvula de bola puede ser integral o modular.
| Parámetro | Especificación |
| Tipo de válvula | Válvula de bola de soldadura de enchufe de 3 piezas |
| Rango de tamaño | 1/4 " - 4" (DN8 - DN100) |
| Conexión final | Soldadura de enchufe (SW) |
| Calificación de presión | 1000 ondas / pn63 |
| Material corporal | Acero inoxidable CF8 / CF8M / Acero de carbono WCB |
| Material de asiento | PTFE / RPTFE / PEEK |
| Tipo de operación | Palanca manual / actuador neumático / actuador eléctrico |
| Estándares | ASME B16.11, API 598, ISO 5211 (almohadilla de montaje opcional) |

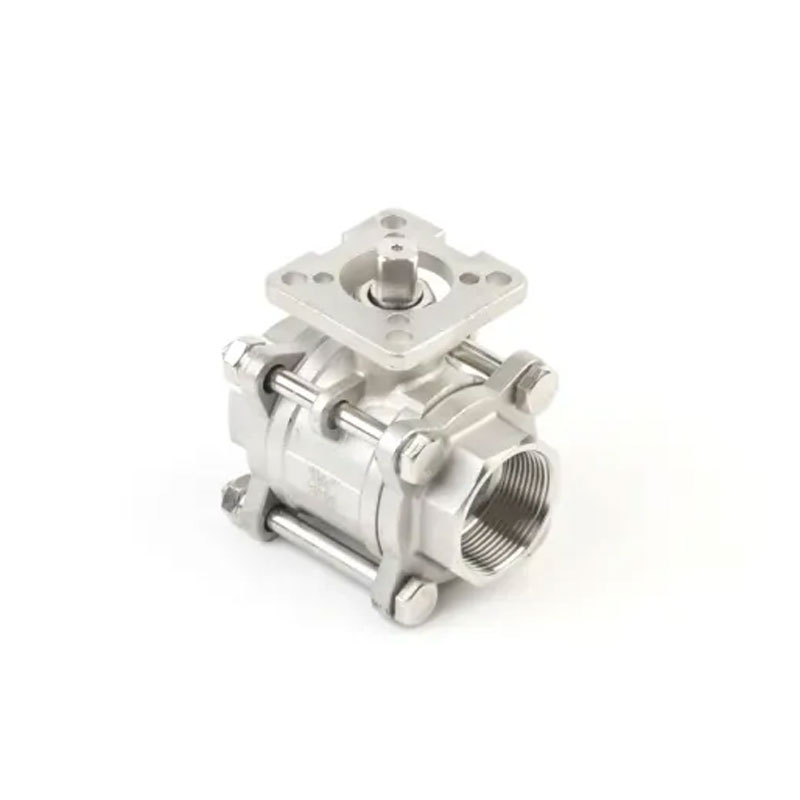

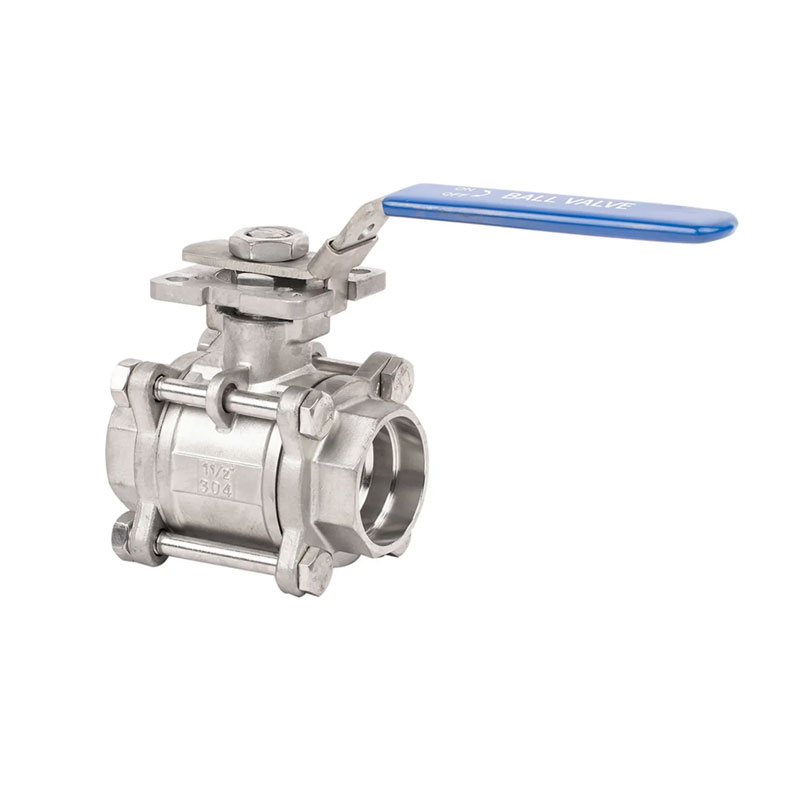

| Opción | Diseño seguro contra el fuego, almohadilla de montaje ISO 5211, asientos llenos de cavidades (opcional) |
| 1 | TAPA | CF8M/CF8/WCB | 9 | Arandela de empuje | Ptfe |
| 2 | Lavadora | SS304/SS/SS316 | 10 | EMBALAJE | Ptfe |
| 3 | Nuez hexagonal | SS304/SS/SS316 | 11 | GLÁNDULA | SS304/SS |
| 4 | TORNILLO | SS304/SS/SS316 | 12 | Pieza de ubicación | SS304/SS |
| 5 | CUERPO | CF8M/CF8/WCB | 13 | MANEJAR | SS304/SS |
| 6 | ASIENTO | Ptfe | 14 | Nuez | SS304/SS |
| 7 | PELOTA | SS316/SS304/SS | 15 | Cubierta de plástico | PLÁSTICO |
| 8 | PROVENIR | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
