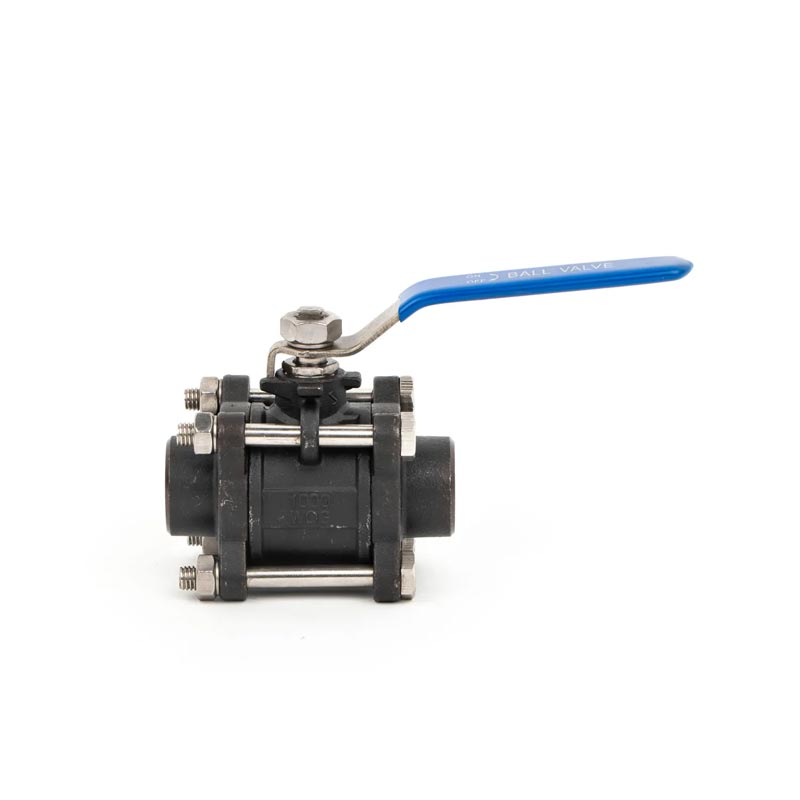

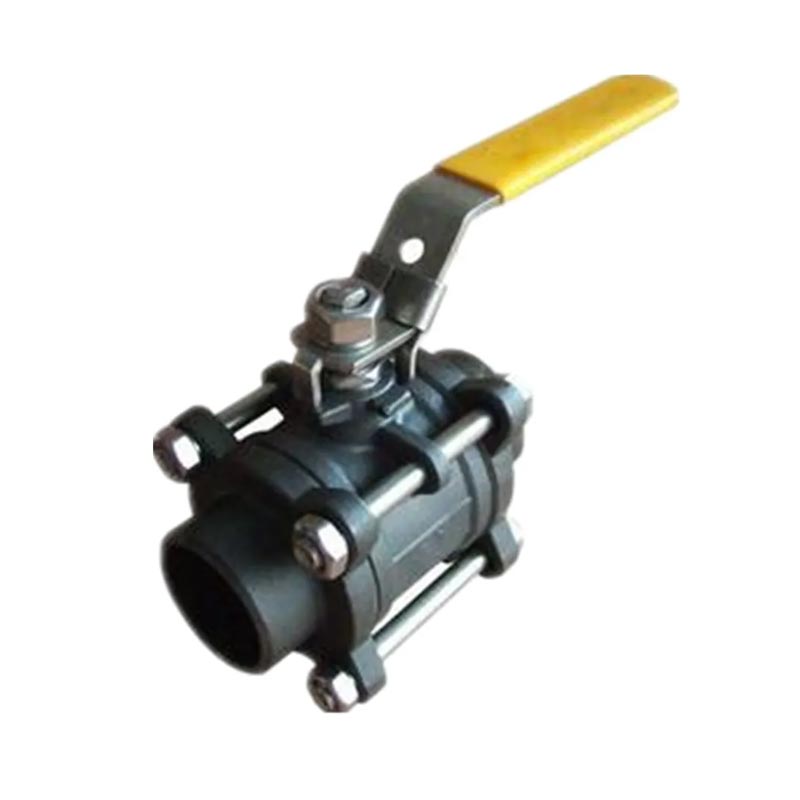

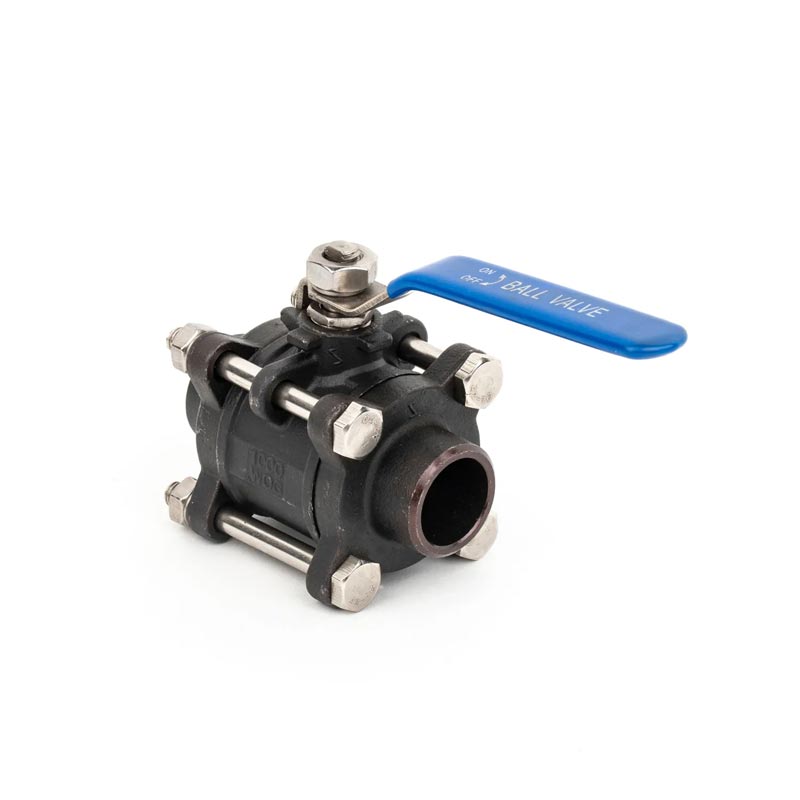

La válvula de bola de bola de bola de 3-PC de acero de acero al carbono Joepai PN64 ofrece superior rendimiento para aplicaciones de alta presión, proporcionando duradero y confiable Control de líquidos en industrias como petróleo y gas, procesamiento químico, energía generación y tratamiento de agua. Con su robusto diseño de 3 piezas, soldado fines y construcción a prueba de fuego, esta válvula está diseñada para cumplir con la mayoría requisitos exigentes. Elija Joepai para la calidad líder de la industria, innovación y apoyo.
Estándar de hilo: NPT, BSPT, DIN259, DIN2999, ISO228 Clase A
Presión máxima: 6.4MPA
Real academia de bellas artesngo de temperatura: -20C ~ 232C
Medio adecuado: agua, aceite, aire y algunos líquidos corrosivos
Vástago de prueba de reventón/puerto completo
Órgano de casting de inversión
1000PSI (PN64) W.O.G
Estándar de material: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | TAPA | CF8M/CF8/WCB | 8 | PROVENIR | SS316/SS304SS |
| 2 | Lavadora | SS304/SS/SS316 | 9 | Arandela de empuje | Ptfe |
| 3 | Nuez hexagonal | SS304/SS/SS316 | 10 | EMBALAJE | Ptfe |
| 4 | TORNILLO | SS304/SS/SS316 | 11 | GLÁNDULA | SS304/SS |
| 5 | CUERPO | CF8M/CF8/WCB | 12 | Lavadora de primavera | SS304/SS |
| 6 | ASIENTO | Ptfe | 14 | Nuez | SS304/SS |
| 7 | PELOTA | SS316/SS304/SS | 15 | Bloquear solo retiro | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Real academia de bellas artes | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Para comprender la dirección de la tubería, mida las ondulaciones del terreno a lo largo de la tubería y la longitud de la tubería, es necesario comenzar desde el punto de partida de la tubería y configurar toda la pila y pilas adicionales a lo largo de la línea central. Este trabajo se llama medición y configuración de pila central. El control de los extremos soldados de 3-PC de acero al carbono Válvula de bola PN64 hará que la tubería funcione mejor.
Comenzamos desde el punto de partida y establecemos un montón de cada entero de acuerdo con las regulaciones, que se llama una pila completa. El espacio de toda la pila se puede determinar en función de las ondulaciones y propiedades del terreno. Cuando el terreno ondula enormemente, el espacio entre toda la pila es generalmente de 20 my 30m; Cuando el terreno es relativamente plano, el espacio se puede establecer en 50 m, pero la longitud no debe exceder los 50 m. Después de nuestro procesamiento, los extremos soldados de 3-PC de acero al carbono Válvula de bola PN64 pueden hacer que la tubería funcione mejor.
