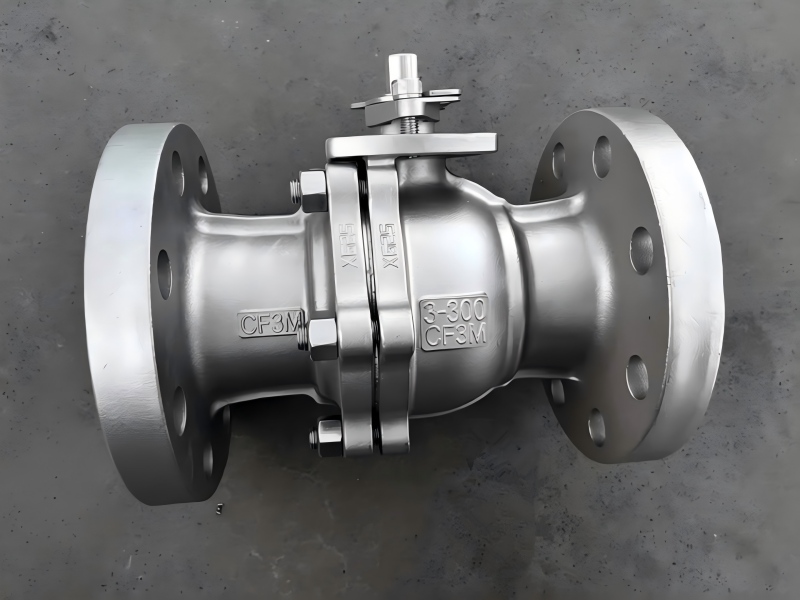

Válvula de bola de acero inoxidableLos cuerpos normalmente utilizan acero inoxidable dúplex SS304, SS304L, SS316, SS316L, SS2205 (S31803) y SS2507 (S32750). Los asientos de las válvulas están hechos principalmente de materiales poliméricos de alto peso molecular, como PTFE (politetrafluoroetileno), PPL (poli-p-fenileno) o PEEK (polieteretercetona), que ofrecen un buen rendimiento de sellado. Se utilizan en tuberías para el transporte de medios gaseosos o líquidos, con accionamiento manual, de tornillo sin fin, neumático, eléctrico o hidráulico.
Durante una inspección de mantenimiento de rutina en una refinería costera, los técnicos descubrieron finas grietas en el cuerpo de la válvula de bola de una tubería que transporta un medio que contiene cloro. Las pruebas revelaron que se trataba de fisuración por corrosión bajo tensión de cloruro. Esta válvula, que llevaba menos de tres años en uso, estuvo a punto de provocar un grave accidente de seguridad.
Este es un riesgo real que la industria petroquímica puede enfrentar al seleccionar válvulas, y elegir el material y la solución de sellado adecuados es la primera línea de defensa contra tales peligros. Este artículo comenzará con las condiciones operativas especiales de la industria petroquímica y explicará en detalle cómo seleccionar científicamente válvulas de bola de acero inoxidable.
En la industria petroquímica, los medios suelen tener fuertes propiedades corrosivas, características de alta temperatura y alta presión, y un solo "acero inoxidable" no es suficiente para garantizar la seguridad. Las diferentes válvulas de bola de acero inoxidable tienen sus límites de aplicación específicos y la selección incorrecta del material puede tener consecuencias catastróficas. El siguiente es un análisis de la resistencia a la corrosión de diferentes materiales de acero inoxidable:
Acero austenítico (series 304/316): La principal diferencia entre SS304 y SS304L es el contenido de carbono; SS304L tiene un menor contenido de carbono, lo que le da al SS304L una mejor resistencia a la corrosión después de la soldadura. SS316 y SS316L contienen molibdeno (Mo), que mejora la resistencia a la corrosión, especialmente contra los cloruros. La clave para la selección es considerar el contenido de iones cloruro y la acidez del medio, así como la necesidad de resistencia a la corrosión intergranular después de la soldadura (seleccione tipos L).
Acero inoxidable dúplex (Serie 2205/2507): SS2205 (S31803) y SS2507 (S32750) que contienen altos niveles de cromo, níquel y molibdeno, lo que ofrece resistencia superior y resistencia a la corrosión. El criterio de selección clave es abordar el agrietamiento por corrosión bajo tensión (SCC) por cloruro, un riesgo típico en la industria petroquímica, y para aplicaciones que requieren mayor resistencia o capacidad de presión.
Comparación de rendimiento de materiales:
| Tipo de material | Grado típico | Resistencia al agrietamiento por corrosión bajo tensión de cloruro | Rango de temperatura aplicable | Principales escenarios de aplicación |
| Austenítico estándar | 304/L | Débil | -196 ℃ a 400 ℃ | Sistemas generales de agua, vapor y aire. |
| Austenítico mejorado con molibdeno | 316/L | Medio | -196 ℃ a 400 ℃ | Agua de mar, medios que contienen cloruros, ambientes ácidos débiles. |
| Acero dúplex estándar | 2205 | Fuerte | -50 ℃ a 300 ℃ | Medios petroquímicos que contienen cloruro, agua producida por petróleo y gas |
| Acero súper dúplex | 2507 | Extremadamente fuerte | -50 ℃ a 300 ℃ | Cloruros de alta concentración, ambientes ácidos fuertes. |
Si la selección del material es la primera línea de defensa para las válvulas, entonces el sistema de sellado es la última línea de defensa para garantizar "cero fugas". En la industria petroquímica, las fugas no sólo significan pérdida de material sino que también pueden provocar accidentes medioambientales y de seguridad.
Nuestro sistema de sellado multicapa proporciona soluciones personalizadas para diferentes condiciones de funcionamiento:
Primera capa: Tecnología de sellado del núcleo: utilizando PTFE, PPL o PEEK reforzado y otros materiales poliméricos, se selecciona la solución de sellado más adecuada en función de las características del medio. El material PPL puede soportar altas temperaturas superiores a 290 ℃ durante períodos prolongados, resolviendo el problema del "flujo en frío" del PTFE tradicional.
Segunda capa: Diseño de refuerzo estructural: las válvulas de bola flotante dependen de la presión del medio para lograr un sellado autoajustable; Las válvulas de bola fijas utilizan un diseño de efecto de doble pistón (DPE), que utiliza la presión del sistema para mejorar el efecto de sellado. Los asientos de válvula con carga elástica especial compensan automáticamente el desgaste, manteniendo la efectividad del sellado a largo plazo.
Tercera Capa: Sistema de Seguridad contra Incendios: Diseño a prueba de incendios que cumple con los estándares API 607/6FA. Cuando el sello blando se quema debido a un incendio, la estructura de sellado secundario de metal a metal se activa automáticamente para evitar fugas catastróficas. También se incluye un dispositivo antiestático para conducir la electricidad estática al suelo.
Cuarta capa: Mecanismo de seguridad de emergencia: la estructura del vástago anti-explosión garantiza que el vástago de la válvula no sea expulsado bajo una presión anormal; La función automática de alivio de presión de la cavidad evita la acumulación de presión causada por la expansión térmica del medio.
La verdadera confiabilidad se basa en estrictos estándares de fabricación y un sistema de control de calidad. Nuestroválvulas de bola de acero inoxidablese someten a múltiples etapas de control de calidad desde las materias primas hasta los productos terminados, asegurando que cada válvula cumpla o supere los estándares de la industria. Cumplimiento estricto de los estándares: el diseño y la fabricación del producto cumplen estrictamente los estándares internacionales como API 6D, API 608 y ASME B16.34, al mismo tiempo que cumplen con los requisitos de los estándares nacionales como GB/T 12237.
Pruebas y verificación de múltiples niveles: cada válvula se somete a pruebas rigurosas antes de salir de fábrica, incluidas pruebas de resistencia de la carcasa (1,5 veces la presión nominal) y pruebas de rendimiento de sellado (prueba de sellado bidireccional).
Las complejas condiciones operativas de la industria petroquímica requieren que los proveedores de válvulas proporcionen no sólo productos estándar sino también soluciones específicas. Hemos desarrollado una serie de opciones de configuración profesionales para satisfacer las necesidades específicas de la industria petroquímica.
Para entornos de corrosión por azufre: proporcionamos materiales resistentes a la corrosión por tensión de azufre y reducimos la susceptibilidad de los materiales al agrietamiento por corrosión por tensión de sulfuro mediante procesos especiales de tratamiento térmico.
Para condiciones de baja temperatura: para aplicaciones como GNL, utilizamos materiales tratados con procesos criogénicos y estructuras de sellado de baja temperatura especialmente diseñadas para garantizar un funcionamiento confiable en entornos tan bajos como -196 °C.
Para operación de alta frecuencia: Para aplicaciones que requieren apertura y cierre frecuentes, utilizamos diseños de bajo torque y materiales de sellado mejorados resistentes al desgaste para extender significativamente la vida útil de la válvula.
