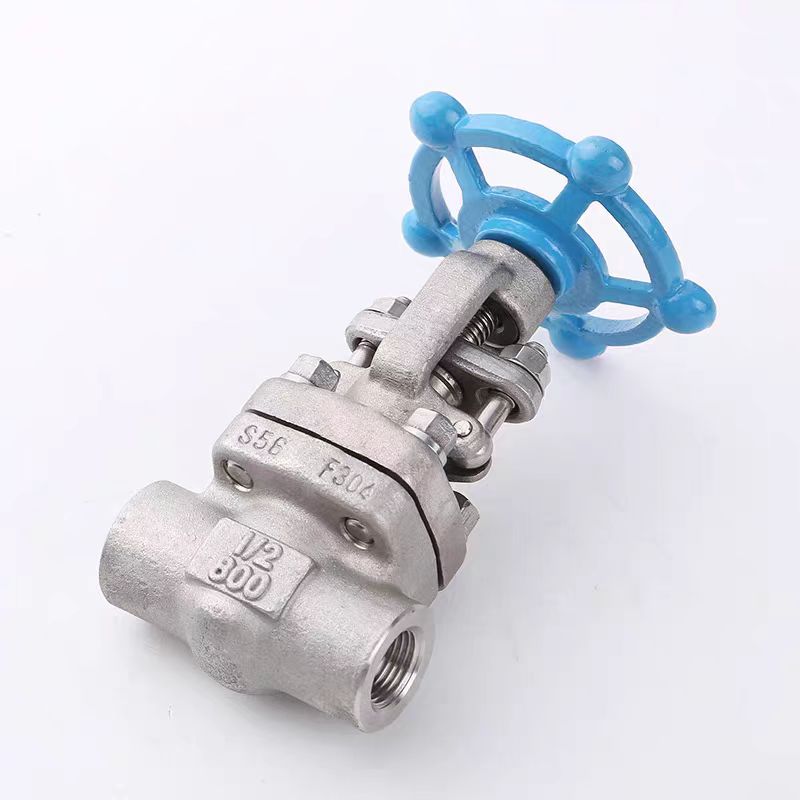

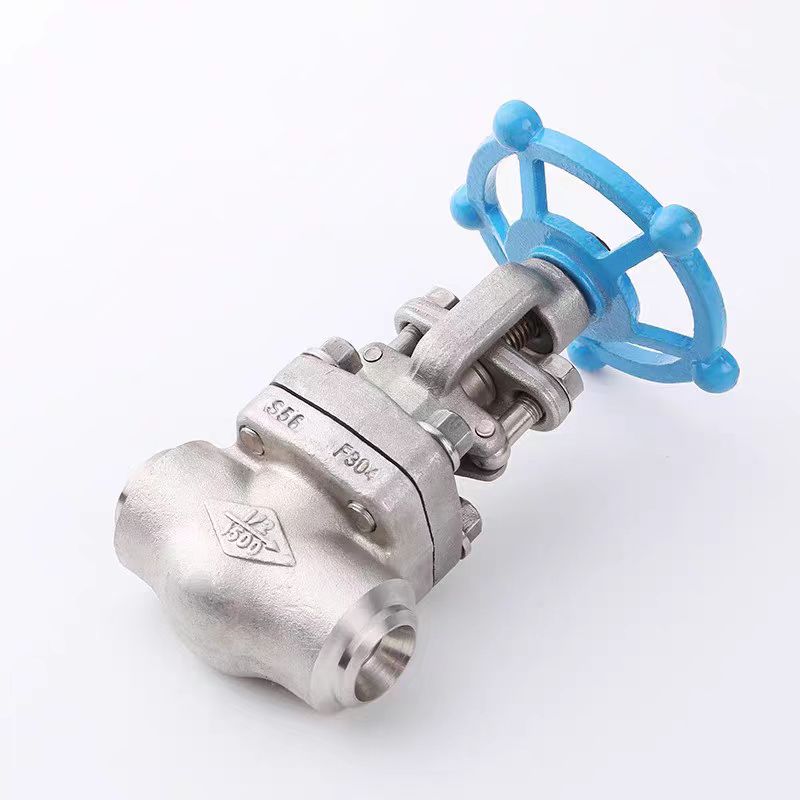

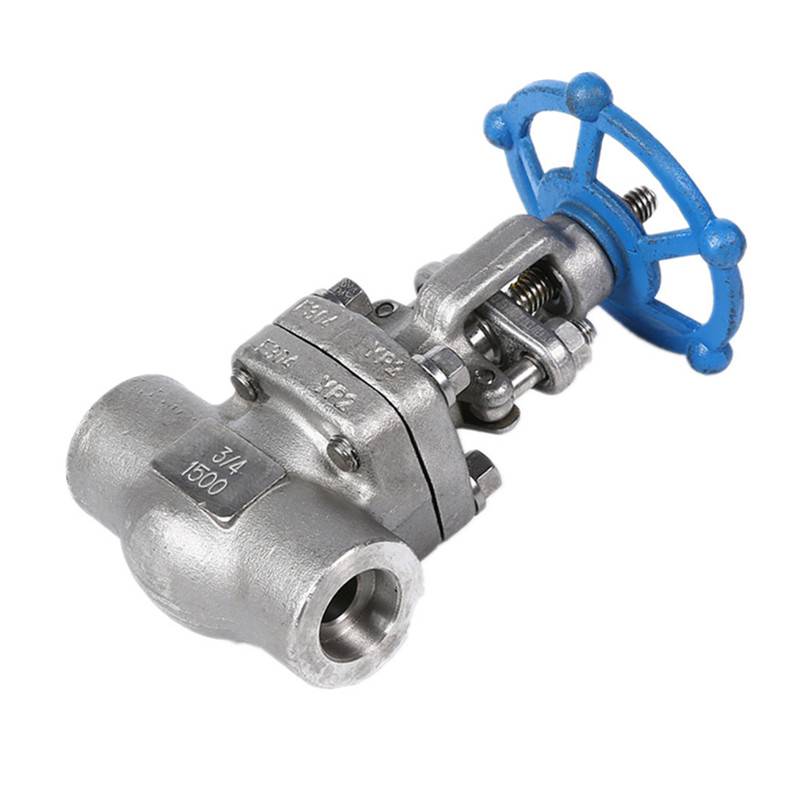

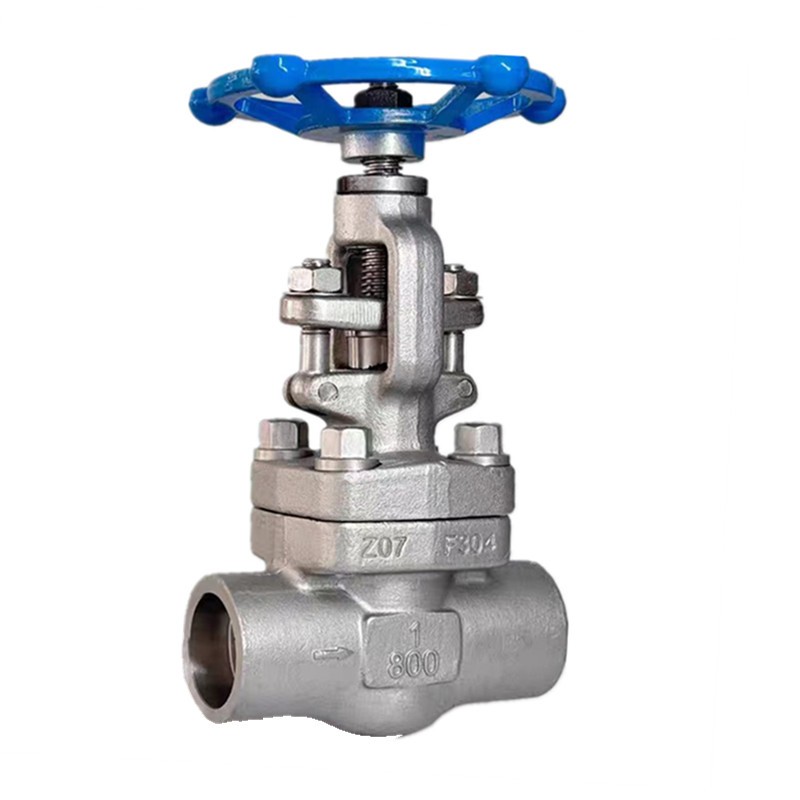

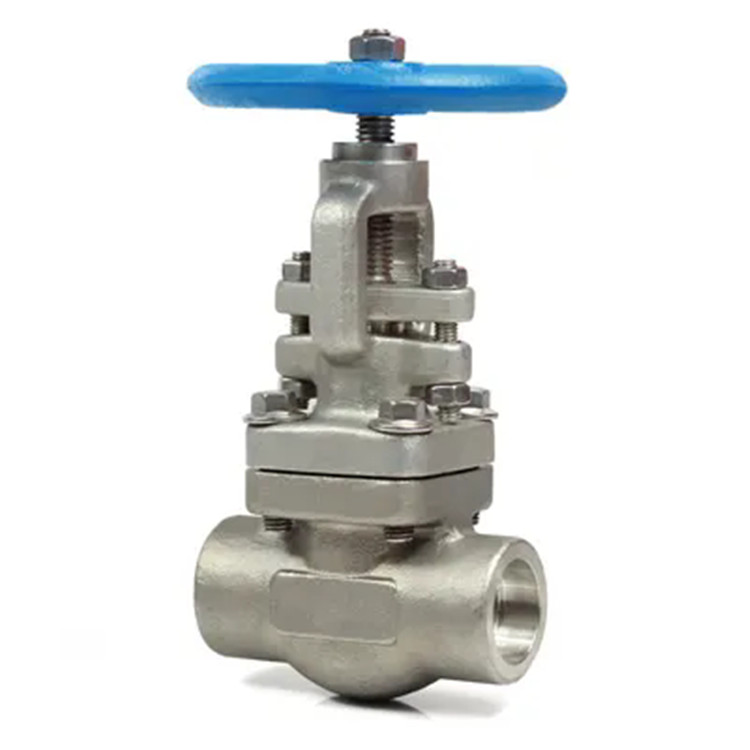

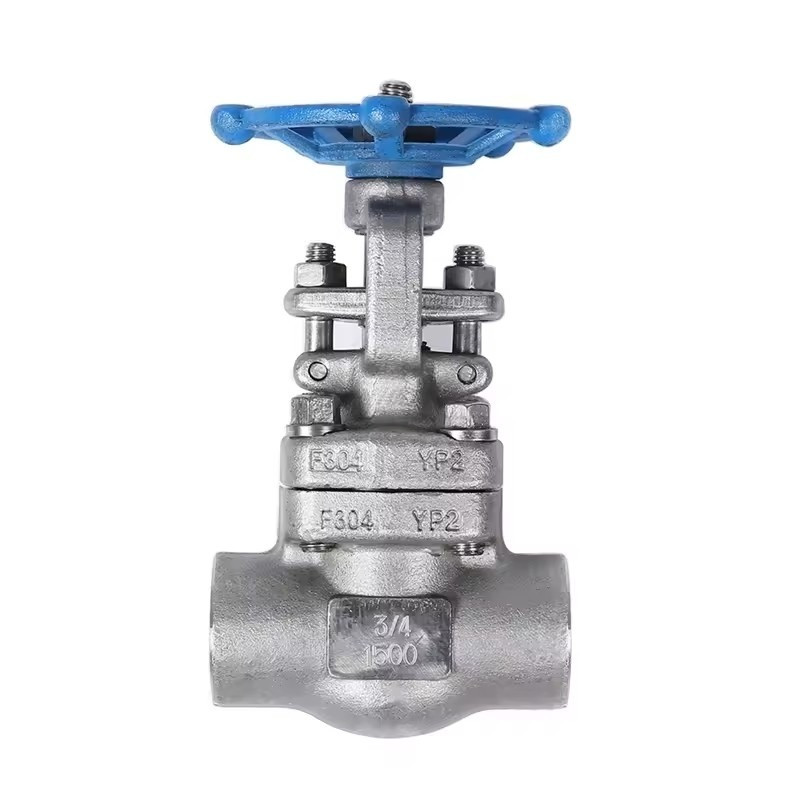

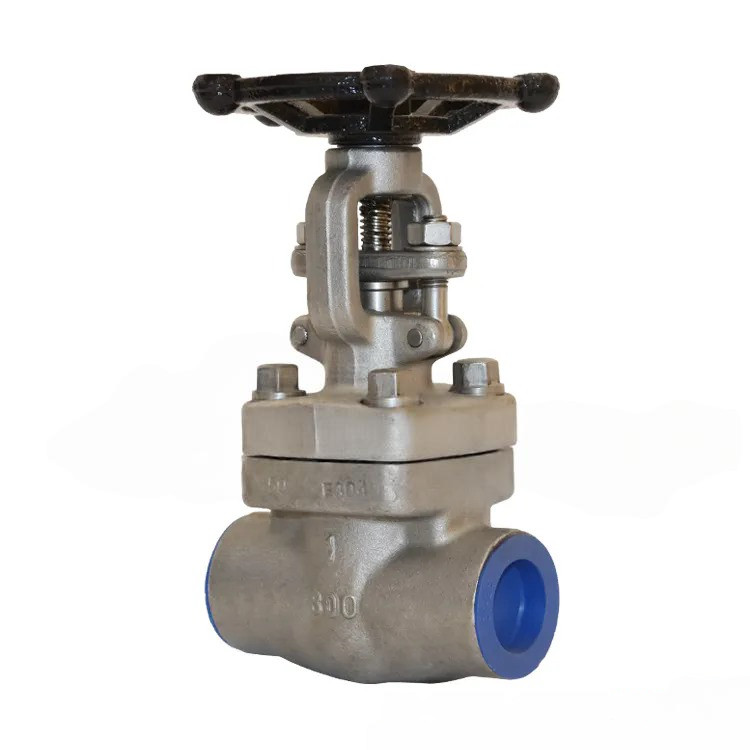

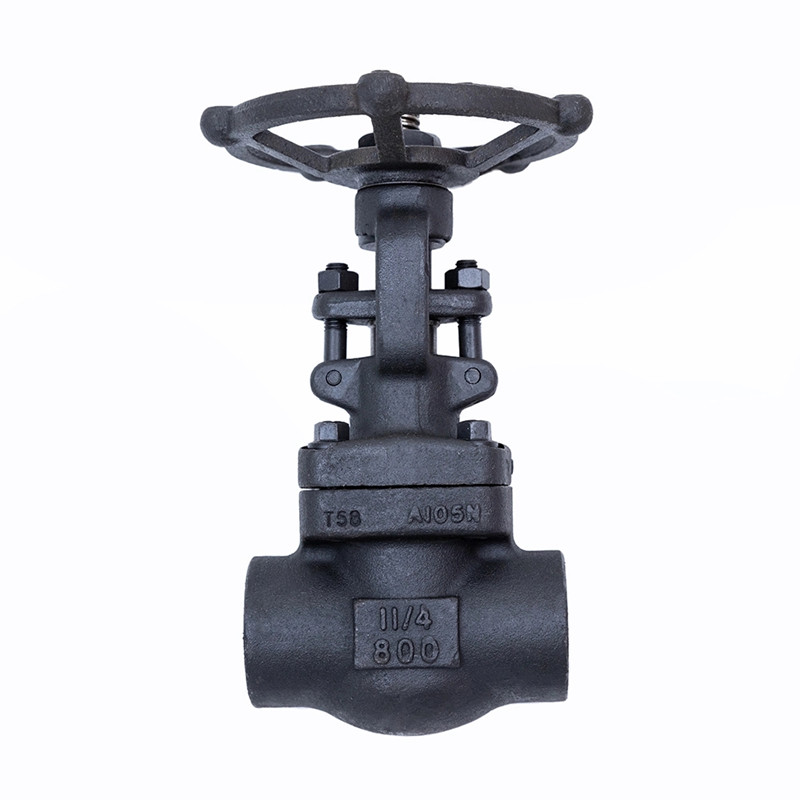

Válvula de compuerta forjada de alta presión de acero inoxidable

La válvula de compuerta forjada de alta presión de acero inoxidable fabricada en la fábrica de Joepai en China tiene una estructura compacta, un diseño razonable, buena rigidez de la válvula, canal liso y bajo coeficiente de resistencia. La superficie de sellado está hecha de acero inoxidable y aleación dura, con una larga vida útil. Utiliza empaquetaduras de grafito flexible, sellado confiable y operación fácil y flexible. Se aplica a una presión de trabajo de 10,0 MPa ~ 25,0 MPa. En las tuberías de diversos sistemas de plantas de energía petrolera, química, hidráulica y térmica con temperaturas de trabajo que oscilan entre -46 ℃ y 425 ℃, los medios aplicables incluyen ácido nítrico, ácido acético, agua, aceite, gas y ciertos líquidos corrosivos.

Características del producto

① Cumple con los requisitos de estándares nacionales e internacionales avanzados, con sellado confiable, excelente rendimiento y hermosa apariencia.
② El par de sellado es avanzado y razonable, y las superficies de sellado de la compuerta y el asiento de la válvula están hechas de soldadura de aleación dura con diferente dureza. Los componentes de sellado son confiables, tienen alta dureza, son resistentes al desgaste, al calor, a la corrosión, a la fricción y tienen una larga vida útil.
③ El vástago de la válvula ha sido sometido a un tratamiento de compresión y accionamiento superficial, exhibiendo una excelente resistencia a la corrosión, al desgaste y a la abrasión.
④ Se pueden utilizar diferentes estándares de bridas de tubería y formas de superficies de sellado de bridas para cumplir con diferentes requisitos técnicos y de usuario.

Parámetros técnicos

Modelo de producto: Z61H
Rango de tamaños: 1/2"(DN15) a 2"(DN 50)
Presión nominal: 800#/1500#para extremos atornillados/enchufes/extremos soldados a tope
Medios aplicables: agua, petróleo, gas y ciertos líquidos corrosivos

Estándar de diseño: BS 5352/API 602 /ASME B 16.34

Estándar de inspección y pruebas: BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ ISO 5208

Extremo atornillado y roscado según ANSI B 1.20.1

Extremo para soldar según ANSI B 16.11

Tallo ascendente

Operación: Volante

Partes principales materiales

Dimensiones principales
