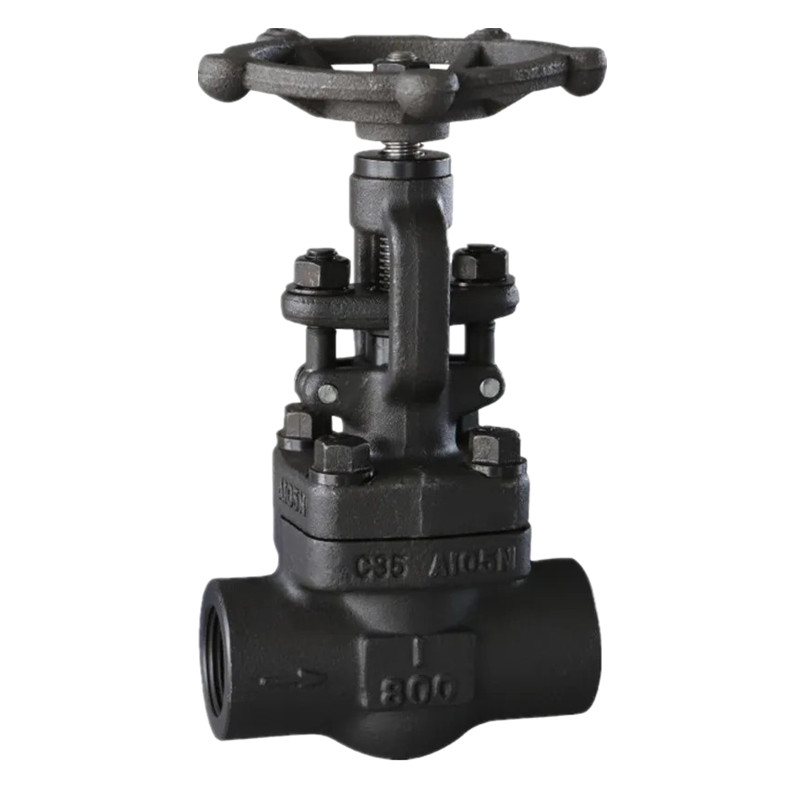

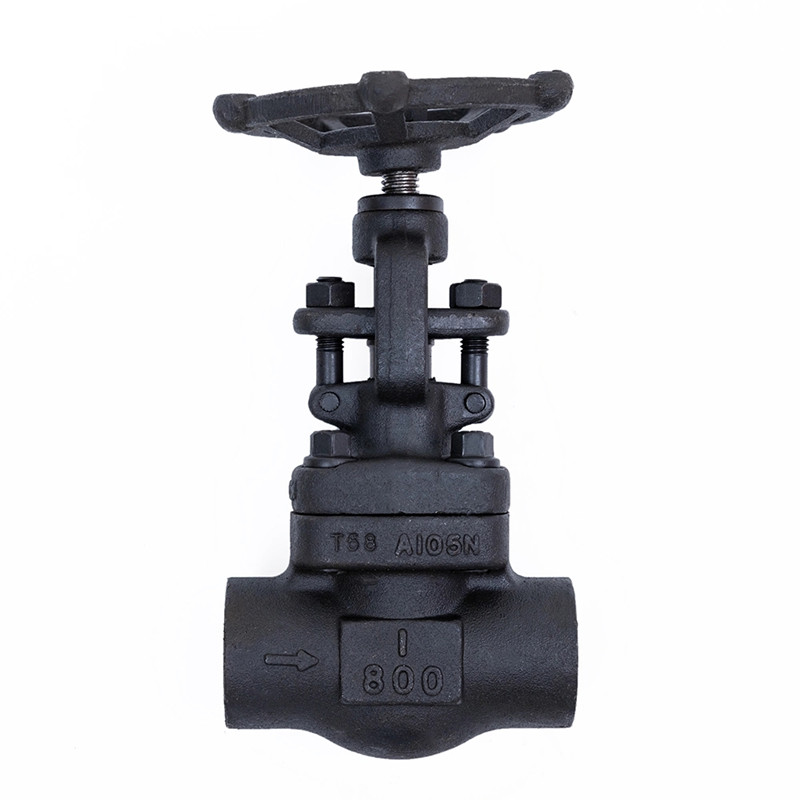

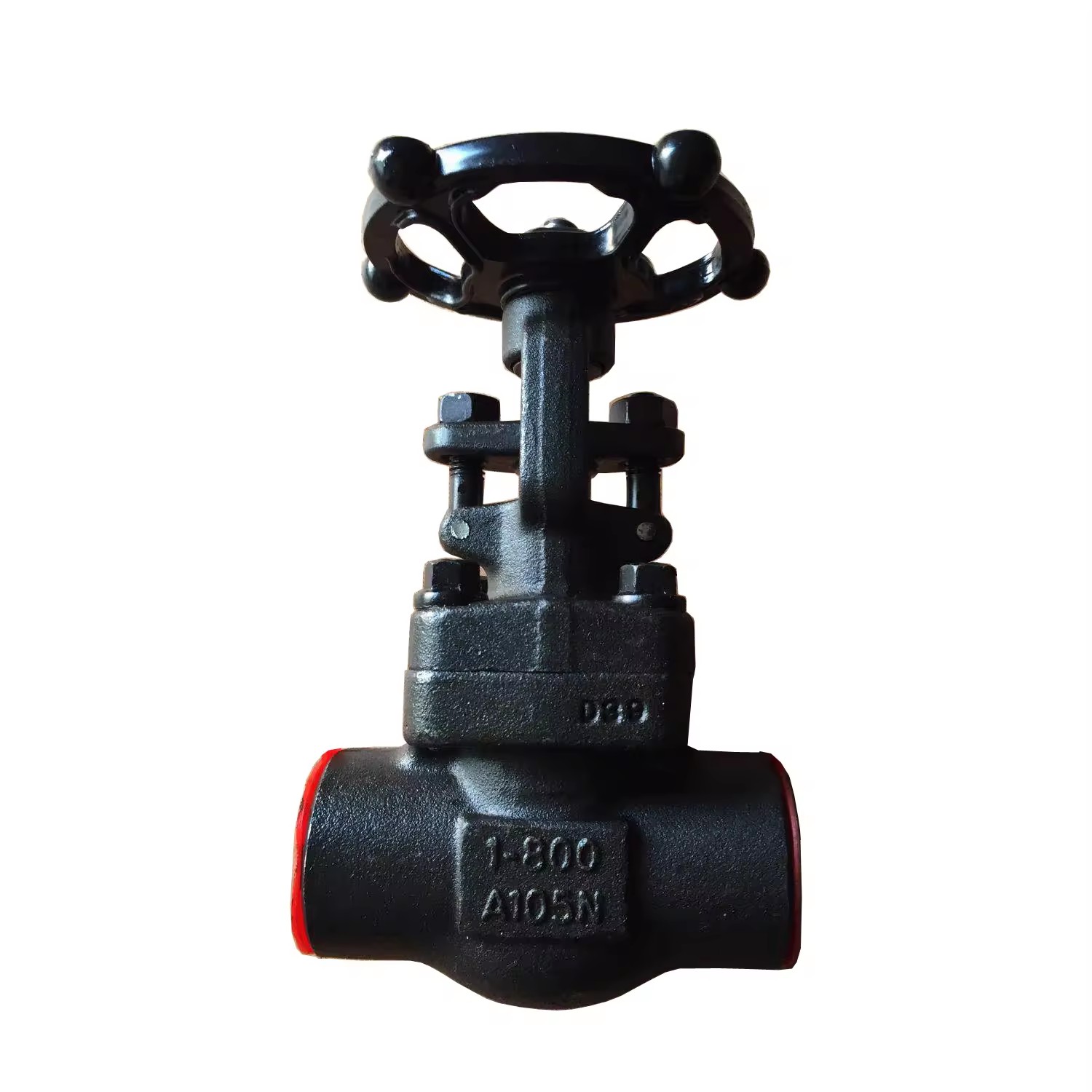

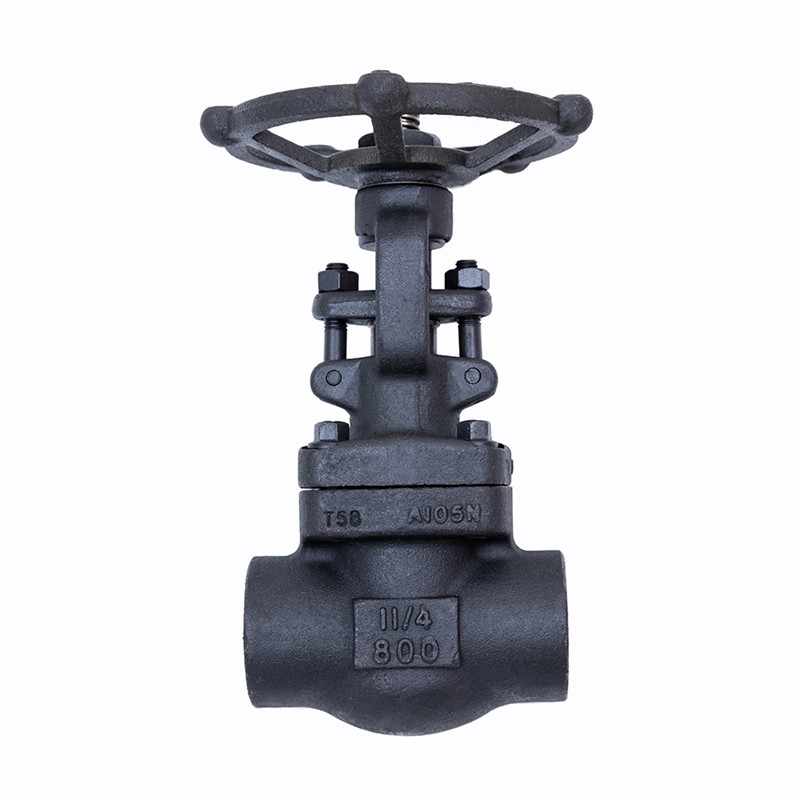

Válvula de compuerta forjada 800LBS

JOEPAI ha desarrollado y producido la válvula de compuerta forjada de 800 libras de alta calidad. Según los requisitos de presión, la parte media del cuerpo de la válvula se puede seleccionar entre tres estructuras: conexión atornillada, soldadura media y autoapriete por presión; La brida intermedia adopta juntas de sellado hechas de acero al carbono, acero inoxidable, grafito flexible, juntas de anillo metálico y otros materiales; Adopción de transmisión por volante, transmisión eléctrica, transmisión por engranajes y transmisión por rueda dentada; La válvula tiene una estructura de sellado superior para ayudar en el sellado; El asiento de la válvula adopta características estructurales como asiento de válvula forjado, asiento de válvula de acero inoxidable y superficie de sellado de aleación soldada. La válvula de compuerta de acero forjado es una de las válvulas de cierre comúnmente utilizadas, que se utiliza principalmente para conectar o cortar el medio en tuberías; Las válvulas de compuerta son adecuadas para una amplia gama de presiones, temperaturas y diámetros, especialmente para tuberías de mediano y gran diámetro.

Parámetros técnicos

1. Diámetro nominal: NPS1/2 "~2”（DN15~DN50）
2. Presión nominal: Clase 800LBS
3. Diseño y Fabricación: ASME/ANSI B16.34; API602;
4. Inspección y pruebas: API 598 o GB/T 13927

5. Finaliza la conexión

1) Dimensión SW: ASME/ANSI B16.11; JB/T1761

2) Dimensión BW: ASME B16.25

3) Dimensión atornillada: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Característica estructural: B.B. o WB; OS&Y

7. Material del accesorio de sellado: según "guía de pedido"

8. Material del cuerpo: A105; LF2; F11; F22; F304; F316; F304L; F316L

Características del producto

La válvula de compuerta forjada 800LBS desarrollada y producida por Joepai es fácil de mantener, con una estructura simple y conveniente desmontaje y reemplazo; La estructura del producto de la válvula de compuerta de acero forjado es simple, de tamaño pequeño y liviana; Las válvulas de compuerta de acero forjado tienen baja resistencia a los fluidos y su coeficiente de resistencia es igual al de tuberías de la misma longitud; Las válvulas de compuerta de acero forjado eléctricas, herméticas y confiables, actualmente tienen un buen rendimiento de sellado y se han utilizado ampliamente en sistemas de vacío.

La válvula de compuerta forjada de 800 libras tiene baja resistencia al flujo. El canal de medio interno del cuerpo de la válvula es recto y el medio fluye en línea recta con baja resistencia al flujo. Es más fácil abrir y cerrar. En comparación con las válvulas de globo, la dirección del movimiento de la compuerta es perpendicular a la dirección del flujo del medio, ya sea abierta o cerrada. Gran altura, largo tiempo de apertura y cierre. La carrera de apertura y cierre de la puerta es relativamente grande y el descenso se realiza a través del tornillo. El fenómeno del golpe de ariete no es fácil de producir. El medio puede fluir en cualquier dirección por ambos lados, lo que facilita su instalación. Los dos lados del canal de la válvula de compuerta son simétricos.
