Válvulas de compuerta de vástago ascendente de alta presión de acero inoxidable API600

JOEPAI personalizó válvulas de compuerta de vástago ascendente de alta presión de acero inoxidable API600 moverse en línea recta con el vástago de la válvula se llama compuerta de vástago ascendente (también conocida como válvula de compuerta de vástago ascendente). Por lo general, hay Roscas trapezoidales en la varilla de elevación, que convierten el movimiento de rotación en movimiento lineal a través de la matriz en la parte superior de la válvula y el control ranura en el cuerpo de la válvula, es decir, convirtiendo el par de trabajo en trabajo tensión. Algunas válvulas tienen una matriz de vástago de válvula instalada en el panel de la puerta, y el volante gira para hacer girar el vástago de la válvula, levantando así el panel de la puerta. Este modo de válvula se llama válvula rotativa o válvula oculta.

Características del producto

1. Par de sellado doble, sellado confiable, canal liso y flujo bajo coeficiente de resistencia.
2. Las superficies de sellado de la compuerta y el asiento de la válvula están hechas de aleación dura. Soldadura, resistente al desgaste, resistente a altas temperaturas, resistente a la corrosión, resistente a los arañazos y tiene una larga vida útil.
3. Los rodamientos de rodillos de empuje del vástago de válvula de diámetro mediano a grande son instalados, que son flexibles en apertura y cierre y fáciles de abrir y cerrar.
4. El vástago de la válvula ha sido sometido a un tratamiento de enfriamiento y nitruración superficial. exhibiendo una excelente resistencia a la corrosión, resistencia a las mordeduras y al desgaste. resistencia.
5. Ahorra relativamente mano de obra al abrir y cerrar, y el cambio La velocidad es relativamente lenta, lo que la hace menos propensa a sufrir golpes de ariete. fenómeno.
6. Las grandes dimensiones de altura requieren un gran espacio de instalación
7. Los materiales de las válvulas se pueden seleccionar razonablemente según el funcionamiento real. condiciones o requisitos del usuario, y puede ser adecuado para diversas presiones, temperatura y condiciones de trabajo medias.

Estándares de válvulas de compuerta

1.Estándar de diseño: API 600,ASME B16.34

2.Cara a cara:ASME B16.10

3. Dimensiones de la brida: ASME B16.5

4.Inspección y prueba: API 598

Materiales de las piezas principales

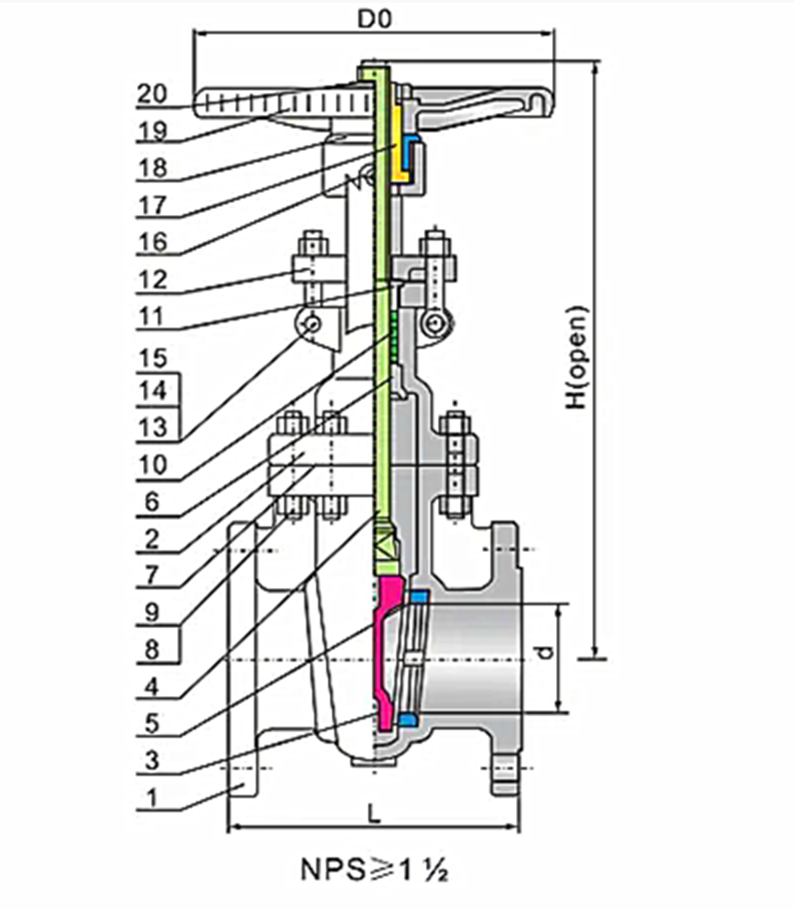

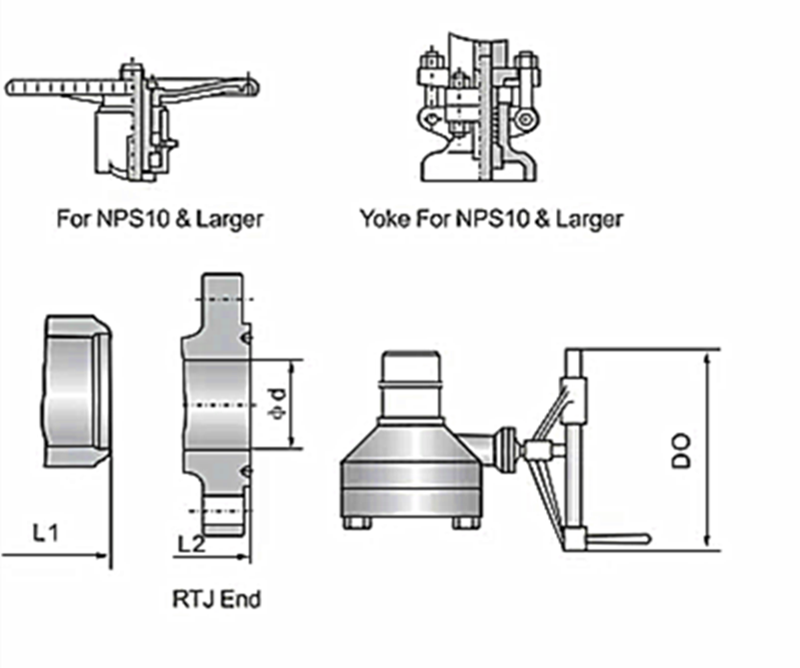

Dimensiones principales
