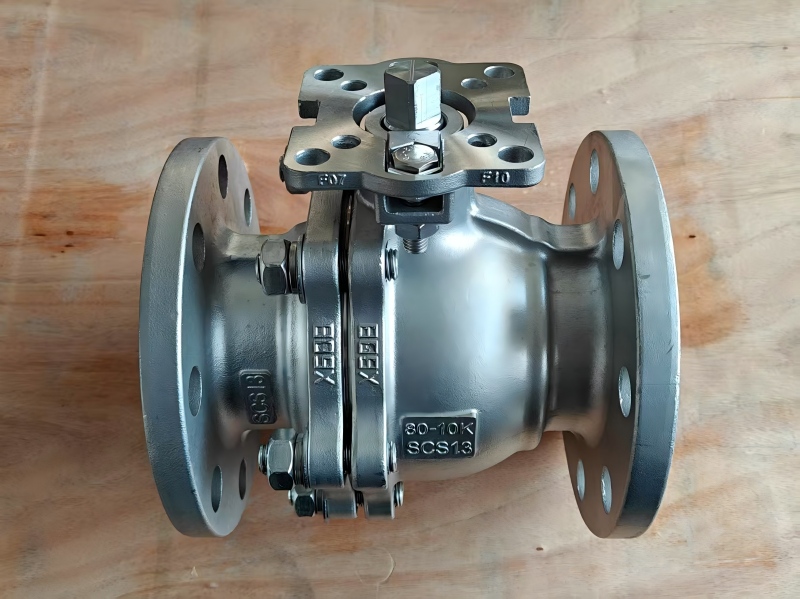

En sistemas de tuberías industriales,Válvulas de bola con briday las válvulas de compuerta de brida son válvulas de uso común, pero su diferencia principal radica en el elemento de cierre: la válvula de bola utiliza una esfera como parte de cierre, que gira 90 grados alrededor de la línea central de la válvula para abrir o cerrar la tubería. Entre ellas, la válvula de bola con brida JIS, diseñada y fabricada de acuerdo con los estándares industriales japoneses (JIS), se usa ampliamente para diversos medios como agua, aceite, vapor, productos químicos y gas natural debido a su estructura compacta, sellado confiable y fácil operación, cumpliendo con diversos requisitos de condiciones de trabajo.
La válvula de bola con brida JIS consta principalmente de componentes clave como el cuerpo de la válvula, el casquete, la bola, el vástago, el asiento y el anillo de sellado. Su principio de funcionamiento principal es: al girar el vástago, la bola gira 90 grados, alineando o perpendicularmente el orificio de la bola con la tubería para permitir o bloquear el flujo del medio. Se utiliza un anillo de sellado elástico entre el asiento y la bola, logrando un sellado bidireccional mediante la precarga del resorte y la presión del medio. El vástago presenta un diseño a prueba de explosiones y está equipado con una estructura de compresión de empaque automático, lo que garantiza una confiabilidad de sellado a largo plazo. Además, la inyección de lubricante entre las superficies de sellado forma una película de aceite que no sólo mejora el sellado sino que también reduce significativamente el par de operación.
JOEPAI, un fabricante profesional ha optimizado la válvula de bola con brida JIS basándose en años de experiencia técnica:
1. Asiento de sello de doble labio: mejora el rendimiento del sellado, amplía la gama de medios aplicables y reduce el torque de operación.
2. Diseño de vástago a prueba de explosiones: una estructura cargada en la parte inferior evita que el vástago sea expulsado bajo presión y un casquillo guía de PTFE integrado reduce la fricción para un funcionamiento más suave.
3. Diseño antiestático y a prueba de incendios: Cumple con los estándares API 607 para mejorar la seguridad; un diseño opcional de plataforma alta permite el montaje directo de actuadores.
Diseño y fabricación: JIS B2071, BS5351
Dimensiones cara a cara: JIS B2002
Bridas de conexión: JIS B2212, B2214
Pruebas e inspección: JIS B2003
Estándar de seguridad contra incendios: API 607
| Artículo | Descripción |
| Modelos comunes | P41, P47, etc. |
| Materiales del cuerpo | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, etc. |
| Rango de tamaño | DN15 – DN350 (½” – 14”) |
| Rango de presión | 5K, 10K, 20K, 63K |
| Rango de temperatura | -29°C ~ 350°C (dependiendo del material) |
| Métodos de actuación | Manual, Engranaje, Eléctrico, Neumático |
Para garantizar el rendimiento y la vida útil de la válvula, siga estos pasos durante la instalación:
Limpie la tubería antes de la instalación para asegurarse de que no queden restos de materias extrañas.
Verifique las marcas de las válvulas y realice pruebas completas de apertura/cierre.
Alinee las bridas de la válvula con las bridas de la tubería y apriete los pernos de manera uniforme.
Los actuadores (por ejemplo, neumáticos, eléctricos) deben instalarse en la orientación especificada.
Opere la válvula varias veces después de la instalación para confirmar un funcionamiento suave y sin ataduras.
Realizar pruebas de rendimiento de sellado de acuerdo con los requisitos de la tubería.
Para más detalles sobreVálvula de bola con brida JISespecificaciones, precios y soluciones personalizadas, contáctenos para obtener soporte de selección profesional y documentación técnica. Proporcionamos válvulas que cumplen con JIS, API, DIN y otras normas, y podemos recomendar la configuración de válvula más adecuada y rentable en función de sus condiciones de trabajo específicas.
