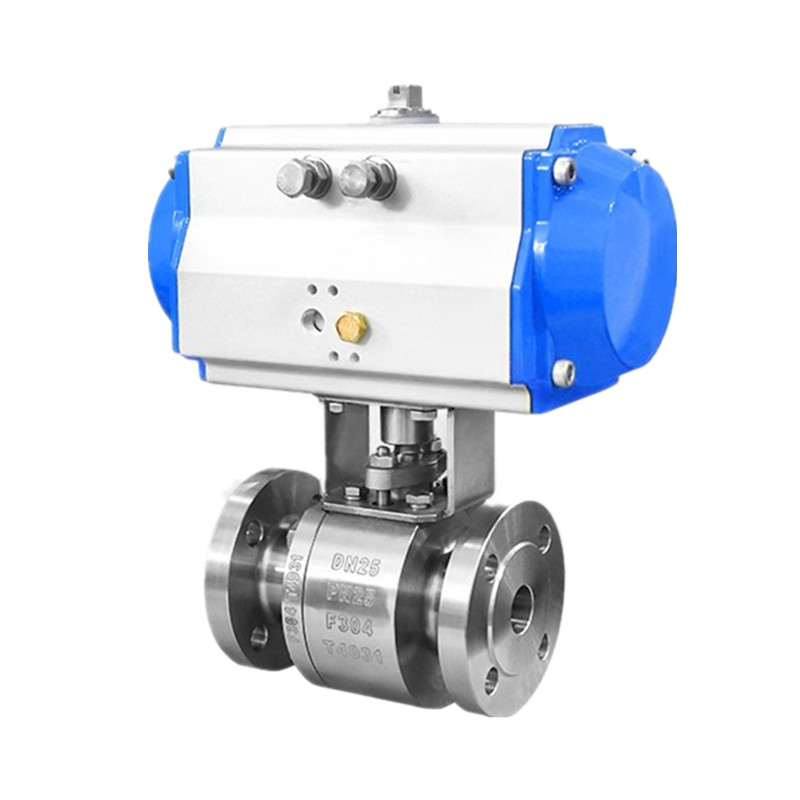

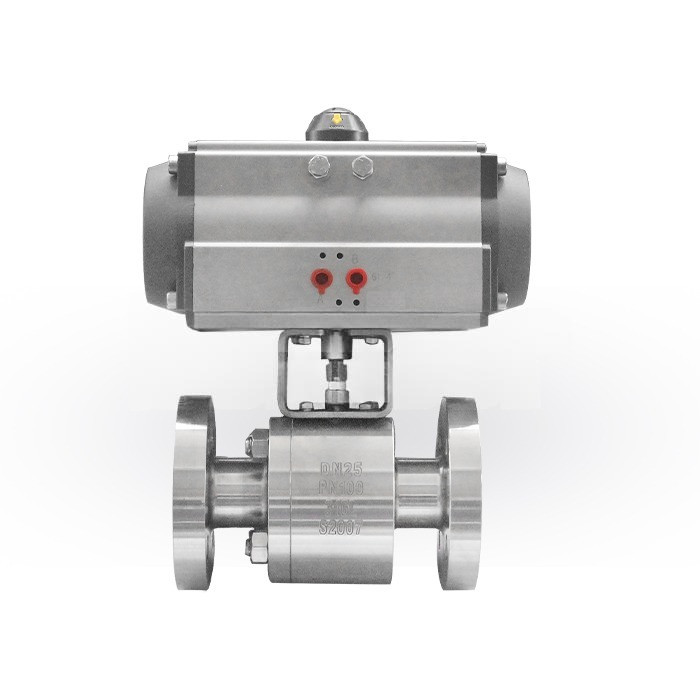

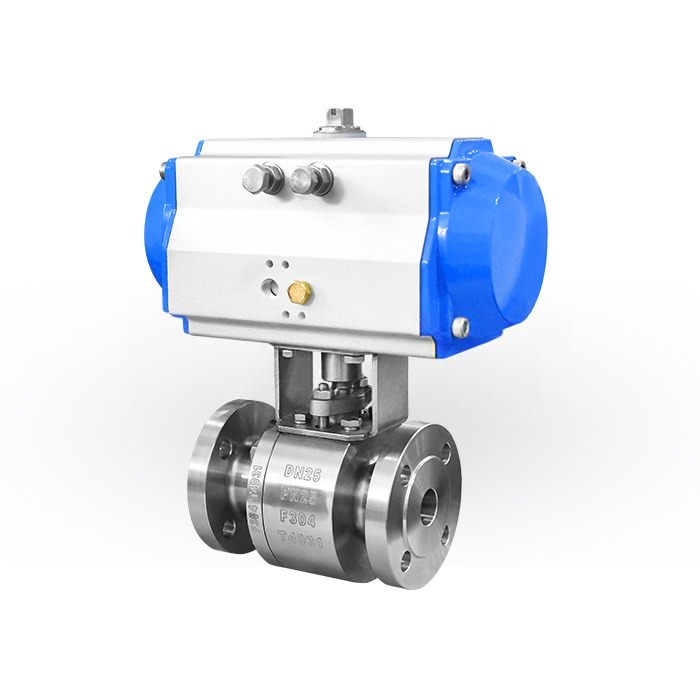

Válvulas de bola flotante con bridas de acero forjado accionadas neumáticamente

JOEPAI Valve ha sido un fabricante de válvulas de bola flotante con bridas de acero forjado accionadas neumáticamente durante muchos años. La válvula de bola está hecha de acero forjado que, en comparación con el acero fundido, tiene un grano más fino, mayor resistencia mecánica y resistencia superior a la alta presión y al impacto, lo que la hace adecuada para condiciones de alta temperatura y alta presión. La bola flotante se mueve hacia el asiento de la válvula bajo presión media, formando un sello autoajustable; cuanto mayor es la presión, más hermético es el sello, lo que lo hace especialmente adecuado para tuberías de alta presión. El actuador neumático es accionado por aire comprimido, ofrece velocidades rápidas de apertura y cierre y permite el control remoto y la operación automatizada, adecuado para conmutación frecuente o apagado de emergencia. Puede equiparse con accesorios como válvulas solenoides, interruptores de límite y posicionadores para lograr un control preciso y retroalimentación de señal, y se integra fácilmente en sistemas DCS/PLC.

Ventajas del diseño

Los actuadores neumáticos ofrecen una apertura y cierre rápidos, lo que facilita el control remoto y la integración automatizada, mejorando así la eficiencia del sistema. Los accionamientos neumáticos eliminan el riesgo de chispas eléctricas, lo que los hace adecuados para entornos peligrosos como materiales inflamables y explosivos. En caso de sobrecarga, el actuador normalmente solo se detiene o ventila, sin presentar riesgo de daños y garantizando la seguridad del sistema. Pueden usarse ampliamente para controlar aire, agua, vapor, aceite, medios corrosivos, lodos e incluso medios radiactivos, satisfaciendo las necesidades de condiciones operativas complejas. La válvula de bola de dos piezas, con su cuerpo de válvula atornillado en dos partes, es fácil de desmontar, lo que facilita la limpieza y el mantenimiento exhaustivos de la cámara de la válvula. Es particularmente adecuado para procesos que requieren una limpieza constante de las tuberías o cambios frecuentes de medios.

Estándares de diseño

Especificaciones técnicas: GB AS DIN JS
Estándar de diseño: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Cara a cara: GB/T 12221 ASME B16.10
Extremos con bridas: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Prueba e inspección: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Especificación de rendimiento

Tamaño de la válvula: 1/2 “–8”

Diámetro: paso total

Conexión final: brida RF

Presión nominal: PN1.6-6.4, Clase 150 ~ 600 LB
Prueba de fuerza: 1.5PN
Prueba de sellado: 1.1PN
Prueba de sellado de gas: 0,6 Mpa
Material principal del cuerpo de la válvula: A105, F304, F316, acero inoxidable dúplex
Medio adecuado: agua, vapor, aceite, que contiene fibras, sólidos pequeños partículas, lodos, etc.
Temperatura adecuada: -29 ℃ ~ 180 ℃ ； -29 ℃ ~ 425 ℃ ； -40 ~ 540 ℃

Materiales de piezas de válvula de bola de forja

Dimensiones principales
