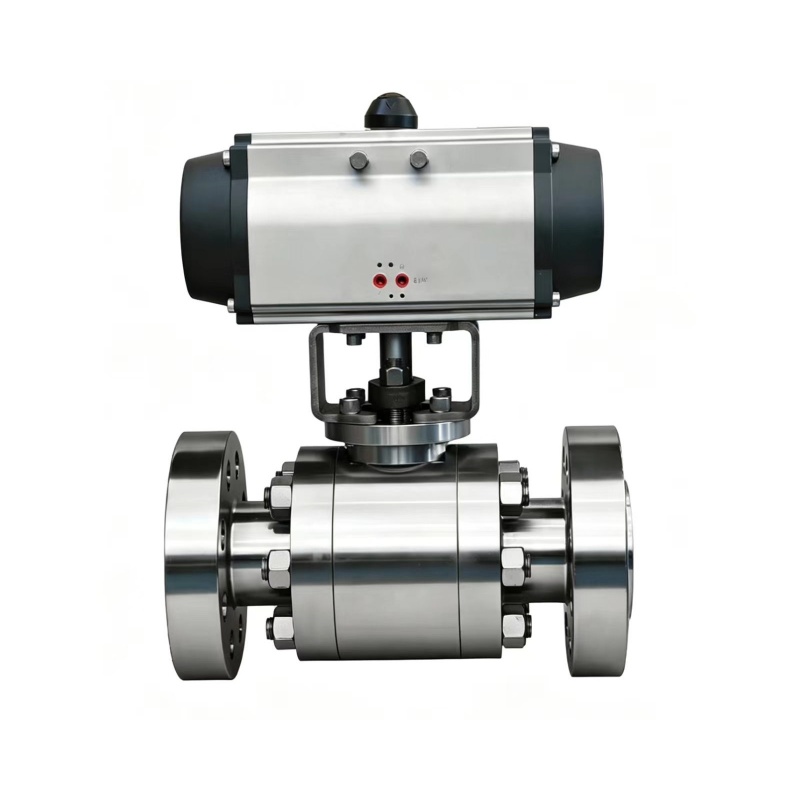

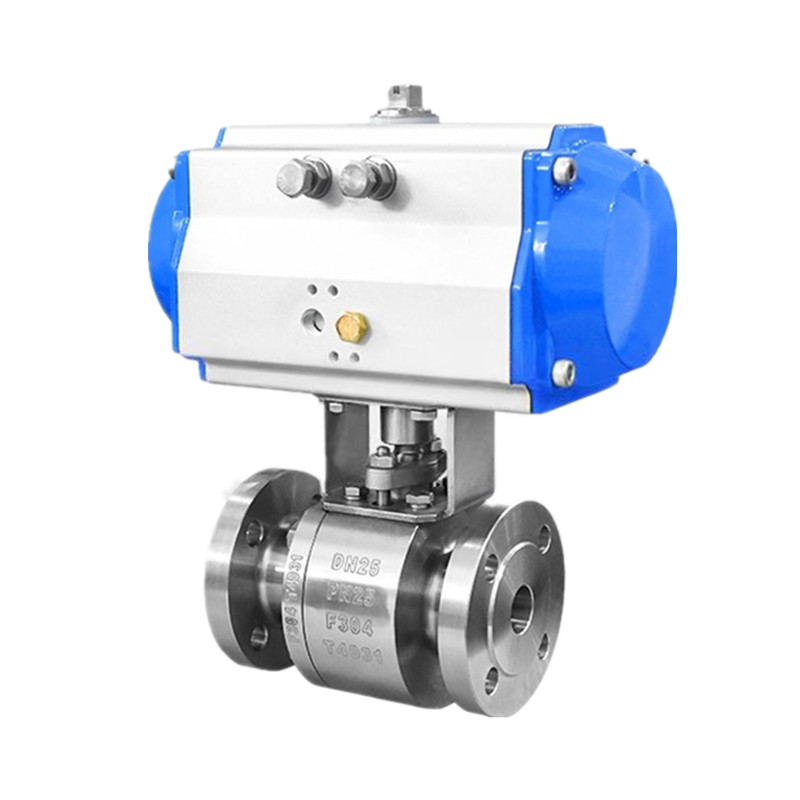

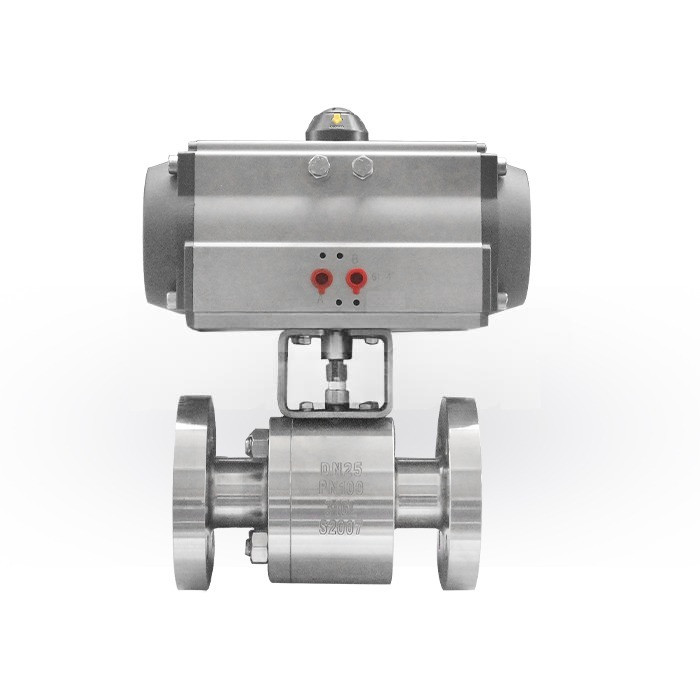

Válvulas de bola de alta presión accionadas neumáticamente

Las válvulas de bola de alta presión accionadas neumáticamente suministradas por JOEPAI cuentan con una estructura de bola flotante sin eje sujeta por asientos de válvula dobles. Al adoptar el modo de conducción neumática, realiza conmutación automática remota, distribución de flujo y ajuste de dirección de flujo medio rápido, estable y que ahorra mano de obra en tuberías industriales. Esta válvula está equipada con sellado confiable del vástago, seguridad contra incendios, rendimiento antiestático, alivio automático de presión y mecanismo de bloqueo. Cuenta con una estructura compacta, resistencia a alta presión y excelente resistencia a la corrosión, ampliamente aplicable a productos químicos, petróleo, gas natural, metalurgia y otros campos, especialmente adecuado para condiciones de trabajo duras con medio de sulfuro de hidrógeno, impurezas y gasoductos fuertemente corrosivos.

Ventajas del diseño

Las válvulas de bola de alta presión accionadas neumáticamente están diseñadas para regular fluidos y gases mientras soportan entornos de trabajo de alta presión extrema, capaces de soportar presiones operativas de hasta miles de PSI. Fabricados con acero inoxidable, acero al carbono y otros materiales de aleación de alta resistencia, presentan un rendimiento de sellado superior y una durabilidad excepcional, lo que garantiza un funcionamiento estable a prueba de fugas en servicios de alta presión.

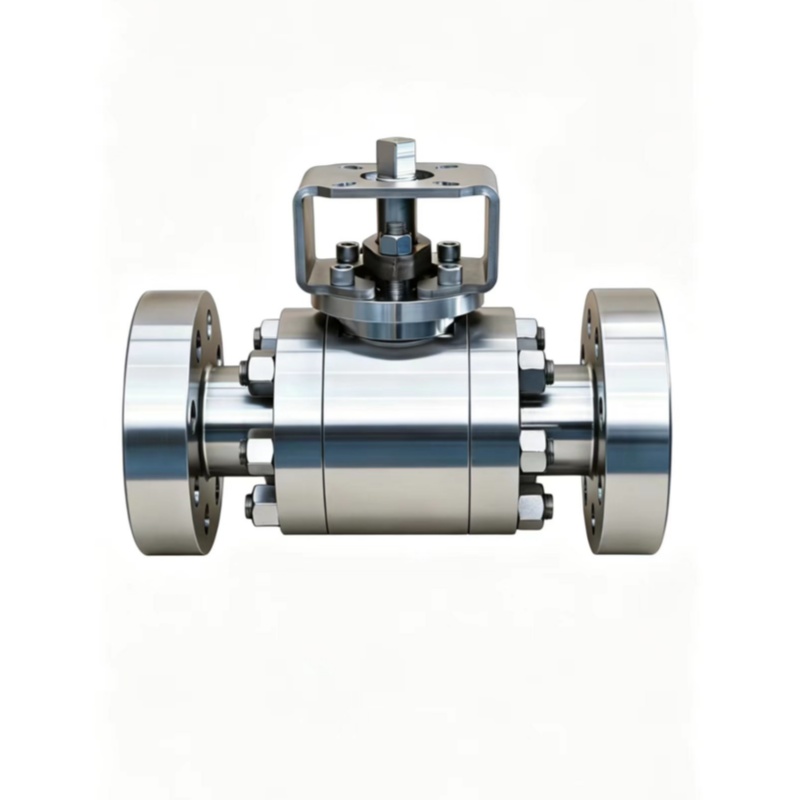

En la selección de válvulas, es esencial distinguir las diferencias de proceso entre válvulas de bola forjadas y fundidas. Ambos tipos comienzan con un diseño profesional personalizado para satisfacer diversas demandas operativas en el sitio y están disponibles en abundantes especificaciones para una selección flexible. Nuestras válvulas de bola forjada cubren tamaños completos, clases de presión y combinaciones de internos internos; entre ellas, las válvulas de bola forjadas para servicio pesado varían de ½ pulgada a 20 pulgadas de calibre, con grados de presión que abarcan ANSI 150# a 1500#.

Después de la confirmación del diseño, técnicos profesionales llevan a cabo un procesamiento de forjado de precisión. Mediante forjado en caliente y conformado mecánico, los materiales metálicos se transforman en componentes de válvula densos y de alta rigidez. El forjado integral de los cuerpos de las válvulas y las piezas internas del núcleo mejora en gran medida la resistencia estructural general, lo que permite que las válvulas mantengan un rendimiento de servicio estable y confiable en condiciones de trabajo duras y severas.

Característica

Tipo de bola flotante

Cuerpo dividido, cuerpo de 2 o 3 piezas

Dispositivo antiestático;

A prueba de fuego según API607

Dispositivo de bloqueo;

Vástago anti-reventón

Tipo de sellado bidireccional

Operación: Palanca, Engranaje, Actuador neumático, hidráulico y eléctrico.

Estándares de diseño

Especificación de rendimiento

Estas válvulas de bola de alta presión accionadas neumáticamente están diseñadas para una amplia gama de aplicaciones industriales y ofrecen índices de presión flexibles, múltiples opciones de materiales del cuerpo y amplia adaptabilidad a la temperatura. La válvula proporciona un sellado bidireccional confiable y está disponible con varios métodos de actuación para adaptarse a sistemas de control tanto manuales como automatizados.

Preguntas frecuentes

1. ¿Qué es una válvula de bola de alta presión accionada neumáticamente?

Es una válvula industrial que utiliza aire comprimido para accionar el actuador, girando la bola para abrir, cerrar o regular el flujo. Las válvulas JOEPAI cuentan con una estructura de bola flotante sin eje con asientos dobles, lo que permite una conmutación automática rápida, estable y remota para aplicaciones químicas, petroleras, de gas natural y metalúrgicas.

2. ¿Qué estándares de diseño cumplen las válvulas de bola JOEPAI?

Nuestras válvulas están diseñadas y fabricadas según API 6D, API 608, BS 5351, DIN 3357 y JIS B2071, con dimensiones cara a cara según ASME B16.10/DIN 3202/JIS B2002, extremos bridados según ASME B16.5/B16.47/DIN 2543‑2501/JIS B2220 y pruebas según API 598/API 6D/DIN 2401/JIS B2003.

3. ¿Qué rangos de presión, temperatura y tamaño están disponibles?

Presión: 150LB – 600LB / PN16 – PN100 / 10K – 60KTemperatura: –29℃ ~ 180℃ (estándar), –29℃ ~ 425℃ (alta temperatura), –40℃ ~ 540℃ (extremo) Tamaño: 1/2" – 2" (DN15 – DN50) estándar; Válvulas forjadas de hasta 20" con ANSI 150# – 1500# disponibles.

4. ¿Qué materiales se ofrecen para los cuerpos de válvulas?

Suministramos aceros al carbono (A105, LF2), aceros inoxidables (F304/F316/L) y aleaciones de alto rendimiento, incluidas Hastelloy, Super Duplex, Inconel, C95500 (bronce de aluminio) y Alloy 20, lo que garantiza una excelente resistencia a la corrosión para medios agresivos como H₂S, lodos y corrientes químicas.

5. ¿Son las válvulas JOEPAI resistentes al fuego y antiestáticas?

Sí. Todas las válvulas cuentan con un diseño a prueba de incendios certificado según API 607 ​​y un dispositivo antiestático que garantiza la continuidad eléctrica entre la bola, el vástago y el cuerpo, evitando riesgos de chispas estáticas en ambientes inflamables.6. ¿Qué opciones de actuación están disponibles?

Ofrecemos palanca (manual), operador de engranajes, actuador neumático, actuador hidráulico y actuador eléctrico, todos personalizables con accesorios como válvulas de solenoide, posicionadores, interruptores de límite y unidades de retorno por resorte a prueba de fallas.
