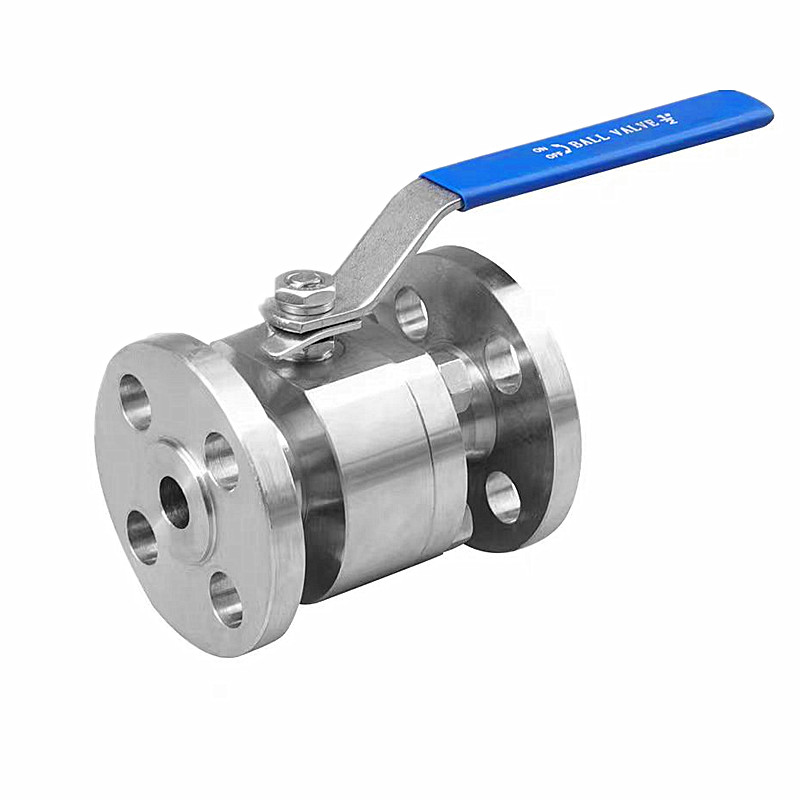

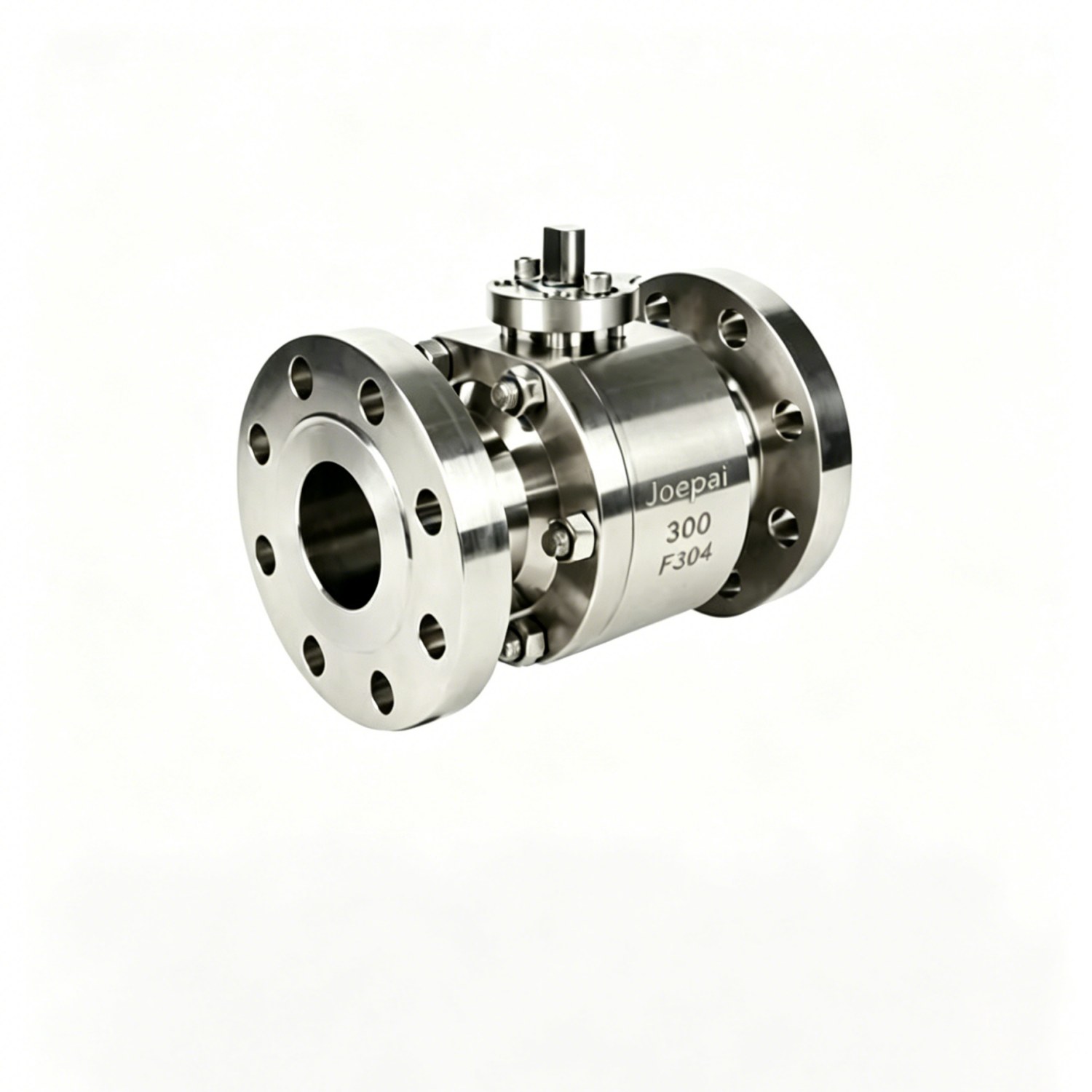

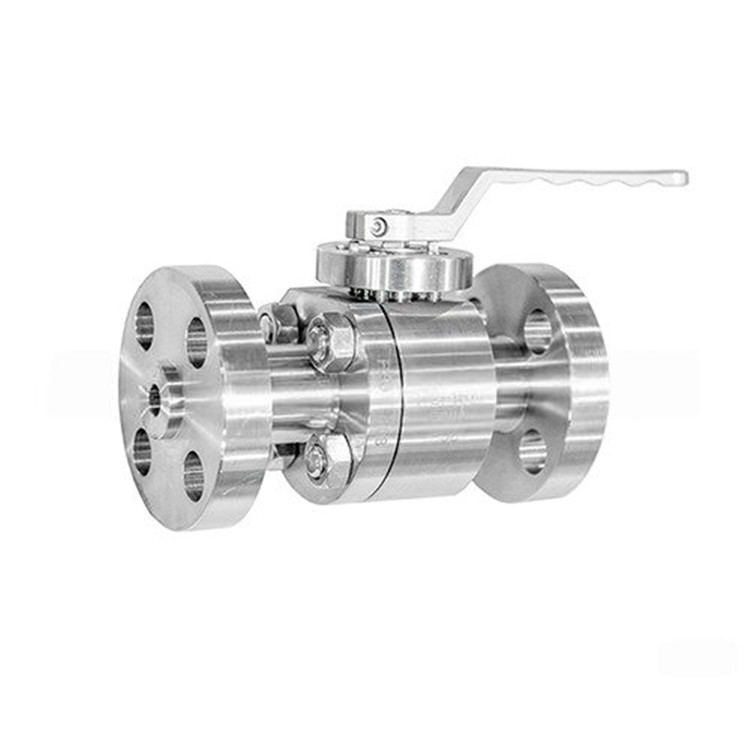

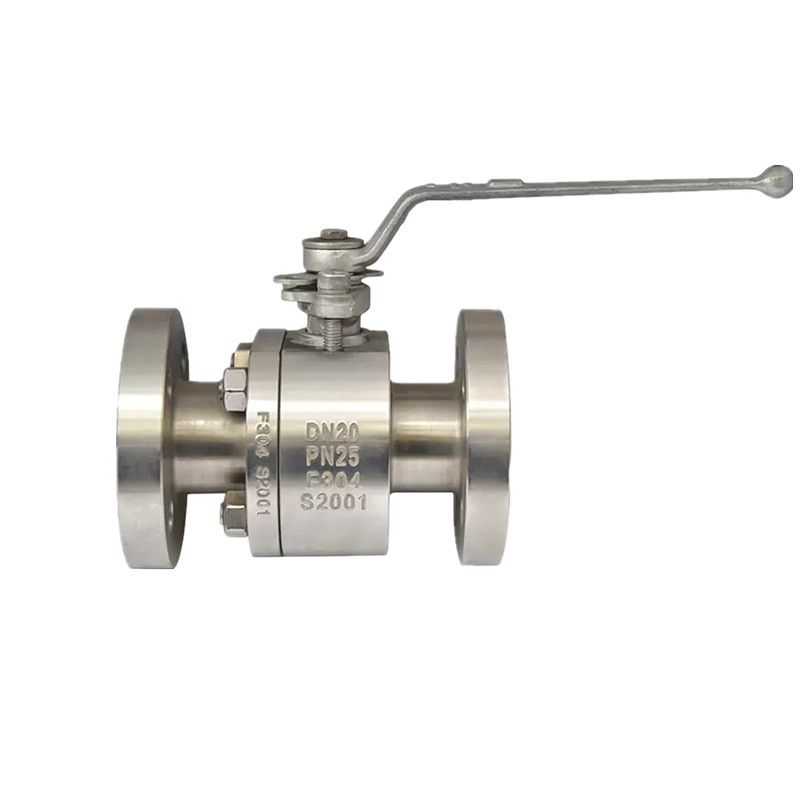

Válvula de bola con brida ANSI de alta presión de acero forjado

JOEPAI centrándose en personalizado para Válvula de bola con brida ANSI de alta presión de acero forjado, con rica experiencia OEM e internacional registros de coincidencia del proyecto. En aplicaciones industriales que involucran condiciones severas como alta presión, alta temperatura o medios corrosivos, las válvulas de bola forjadas suelen ser una opción más confiable que las válvulas fundidas. A diferencia de la mayoría de las válvulas de bola que utilizan procesos de fundición, las válvulas forjadas mejoran significativamente su resistencia estructural y resistencia a la presión mediante un método de fabricación único. Elija una válvula de bola forjada para condiciones severas donde la seguridad, la confiabilidad y la máxima resistencia no son negociables.

Ventajas del diseño

Las válvulas de bola de alta presión están diseñadas para controlar y soportar medios fluidos o gaseosos bajo altas presiones, y generalmente manejan presiones de trabajo que van desde cientos a miles de libras por pulgada cuadrada (psi). Estas válvulas están fabricadas con acero inoxidable, acero al carbono y otras aleaciones de alta resistencia para garantizar un funcionamiento sin fugas ni problemas en condiciones de alta presión, con un excelente rendimiento de sellado y durabilidad.

Al seleccionar una válvula de bola forjada, es importante comprender en qué se diferencia su proceso de fabricación del de las válvulas fundidas. Al igual que las válvulas fundidas, la producción de una válvula de bola forjada comienza con un diseño detallado y una ingeniería adaptada a los requisitos operativos específicos. Los clientes tienen la flexibilidad de seleccionar entre varios parámetros de diseño para satisfacer las necesidades de su aplicación. Ofrecemos válvulas de bola forjadas en múltiples tamaños, clasificaciones de presión, grados de materiales y configuraciones de internos. Por ejemplo, nuestras válvulas de bola forjada para servicios severos están disponibles en tamaños de ½" a 20", con clases de presión que van desde ANSI 150# a 4500#.

Una vez finalizado el diseño de la válvula, nuestros técnicos cualificados proceden con el proceso de forjado. La forja implica la aplicación de fuerza mecánica, a menudo combinada con calor, para darle forma al metal y convertirlo en componentes densos y de alta resistencia. Tanto el cuerpo de la válvula como las piezas internas están forjados, lo que da como resultado válvulas excepcionalmente robustas y resistentes que ofrecen un rendimiento confiable incluso en las condiciones más exigentes.

Característica

Bola sólida flotante, paso total o paso reducido.

Almohadilla de montaje ISO5211 para opción de actuador Opción de dispositivo de bloqueo.

Diseño de vástago a prueba de explosiones.

Diseño antiestático y diseño a prueba de incendios API 607 ​​disponibles

Tipo de sellado bidireccional

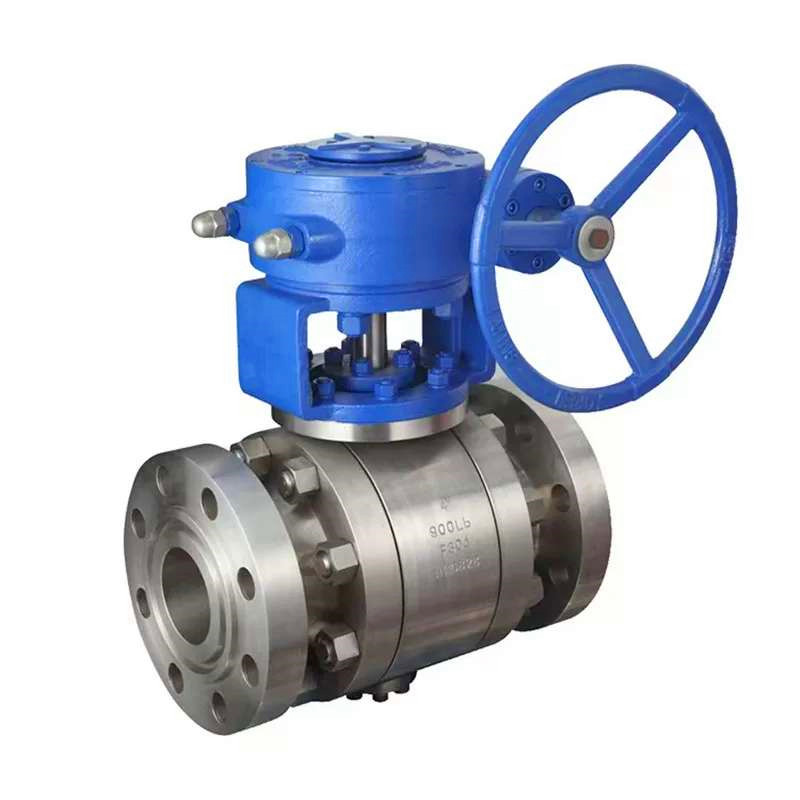

Operación: volante, rueda helicoidal, actuador neumático y actuador eléctrico.

Estándares de diseño

Estándar de diseño: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Cara a cara: ASME B16.10/DIN3202/JIS B2002
Extremos con bridas: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Prueba e inspección: API 598, API 6D/DIN2401/JIS B2003

Especificación de rendimiento

Presión nominal: 150LB-600LB/PN16~PN100/10K~60K)
Prueba de resistencia: 1.5PNTamaño: 1/2''-2''(DN15~DN50)
Material principal del cuerpo de la válvula: A105, F304, F316, acero inoxidable dúplex
Medio adecuado: agua, vapor, aceite, que contiene fibras, sólidos pequeños partículas, lodos, etc.
Temperatura adecuada: -29 ℃ ~ 180 ℃ ； -29 ℃ ~ 425 ℃ ； -40 ~ 540 ℃

Dimensiones principales

Cmuchacha 150libra                                                                                                                                                                                                                                                                                                                                Unidad: mm

Cmuchacha 300libra                                                                                                                                                                                                                                                                                                                     Unidad: mm

Cmuchacha 600libra                                                                                                                                                                                                                                                                                                                       Unidad: mm

NPS	DN	d	L			BRIDA						W	H
			RF	RTJ	peso corporal	D	D1	D2	f	b	norte-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
