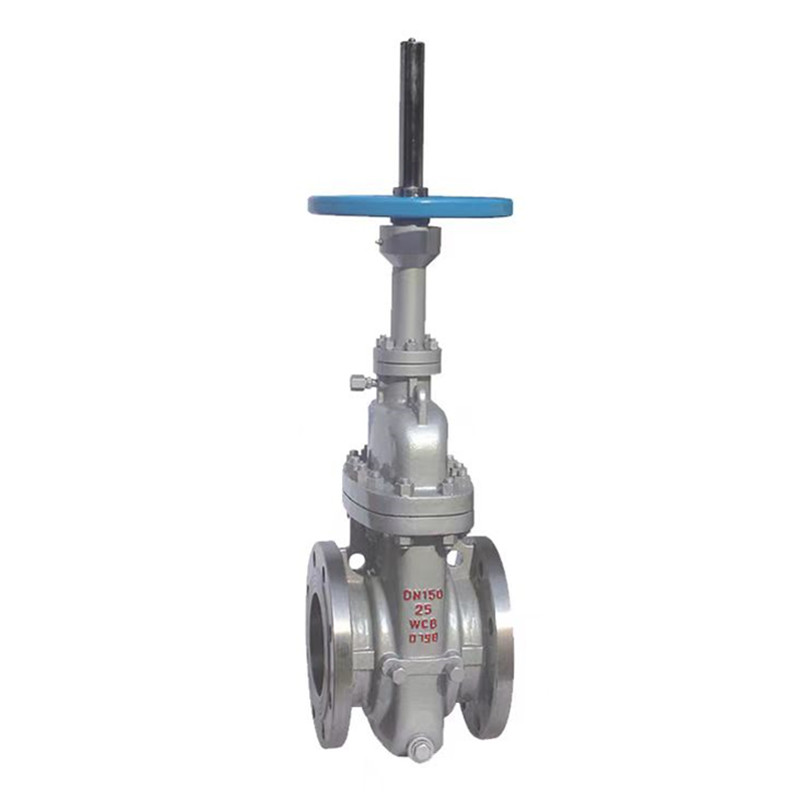

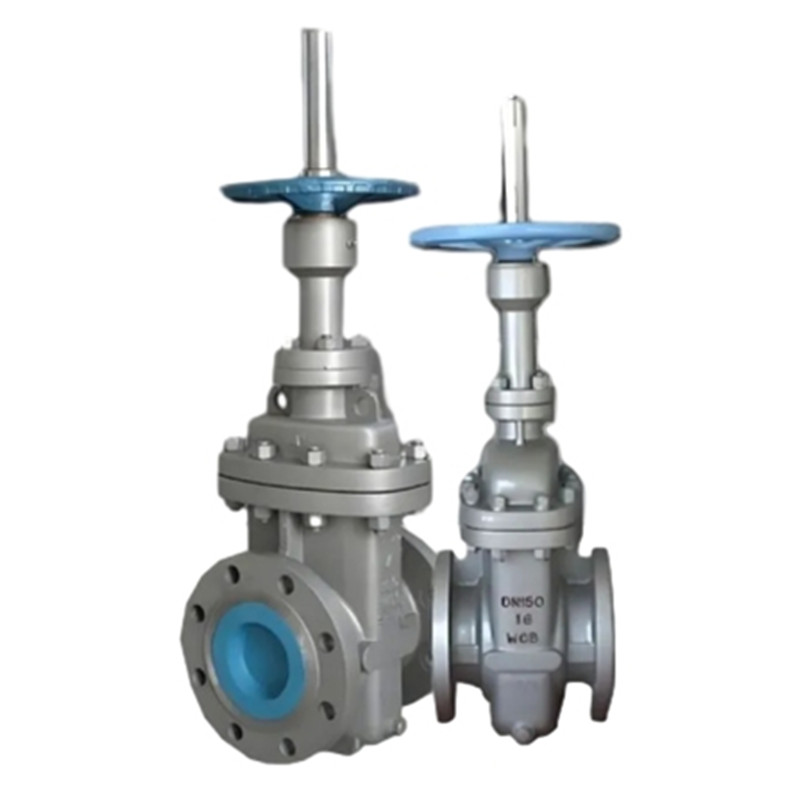

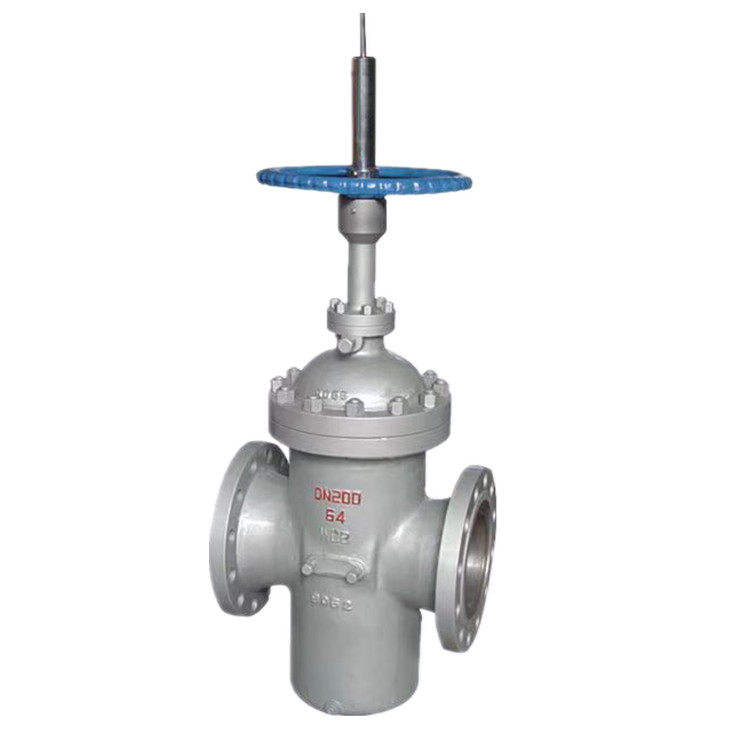

CS Single Disc Paralel Slab Gate Valve Clase 150 lb

Válvula de compuerta de la losa paralela de un solo disco CS Clase 150 lb, ya que uno de los principales productos promovidos por Wenzhou Joepai Valve Co., Ltd., es una válvula de puerta que utiliza una sola puerta plana con caras paralelas que se sella por una fuerza mecánica directa contra los asientos paralelos, que ofrece ventajas en aplicaciones de temperatura en la reducción de un alto riesgo, pero exige un alto precisión de fabricación de mayor fabricación, y requiere una mayor fuerza de fabricación. Ampliamente utilizado en campos como petróleo, gas natural e ingeniería química. Estamos comprometidos a proporcionar soluciones de válvulas personalizadas de alta calidad para garantizar el progreso sin problemas de su proyecto.

Detalle del producto:

Material de carcasa: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Material del disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Material del vástago: 2CR13, 304, 316, 304L, 316L

Material del capó: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Material del asiento: A105, 304, 316, 304L, 316L

Tipo de conexión: brida/soldadura

Diámetro nominal: DN100-800 NPS2 "-32"

Presión nominal: 1.0-16.0MPA 150LB-900LB

Estándar de la válvula:

1. Fabricación de diseño según API 6D

2.Face para enfrentar según ASME B16.10

3. ENVIENE DIMENSIÓN DE LA PIDIA SEGURA DE ASME B16.5

4. Inspección y prueba de válvulas según la API 598

Característica del producto:

Adaptabilidad de expansión térmica: En servicios de alta temperatura (por ejemplo, vapor, aceite caliente), la estructura paralela evita la interferencia causada por la expansión térmica, asegurando una operación confiable.

Sellado mecánico puro: Se basa únicamente en la actuación de tallo contundente para el sellado inicial; No hay sellado asistido por presión.

Sellado débil de baja presión: Propenso a fugas bajo inicio de vacío/baja presión antes de que se acumule la presión del sistema.

Requisito de alta precisión: Exige mecanizado ultra preciso de puerta/asientos; Daño menor o deformación compromete el sellado.

Torque de cierre: Requiere una mayor fuerza de funcionamiento para comprimir los sellos (especialmente a baja presión) debido a la ausencia de cuña.

Baja resistencia: El diseño de diámetro completo minimiza la caída de presión cuando está completamente abierto.

Sellado duro de metal: Resiste altas temperaturas pero susceptibles al desgaste; Se puede necesitar el lapes/reemplazo de piezas.

Tolerancia de partículas sólidas: El diseño paralelo resiste la obstrucción por impurezas (superiores a las válvulas de cuña).

Dimensiones y peso principales (PN1.6, 2.5 Clase150)

Notas:

• El tamaño 813 es solo la longitud estructural para la clase 150.

• *No hay tales especificaciones para la válvula de tubería de la clase 150.

• ** Dispositivo eléctrico Tian Ertong, con modelos a las solicitudes de los usuarios.

• *** El peso enumerado es el de Bare STEM 150 lb, sin orificio de desvío y sin incluir la unidad de accionamiento.
