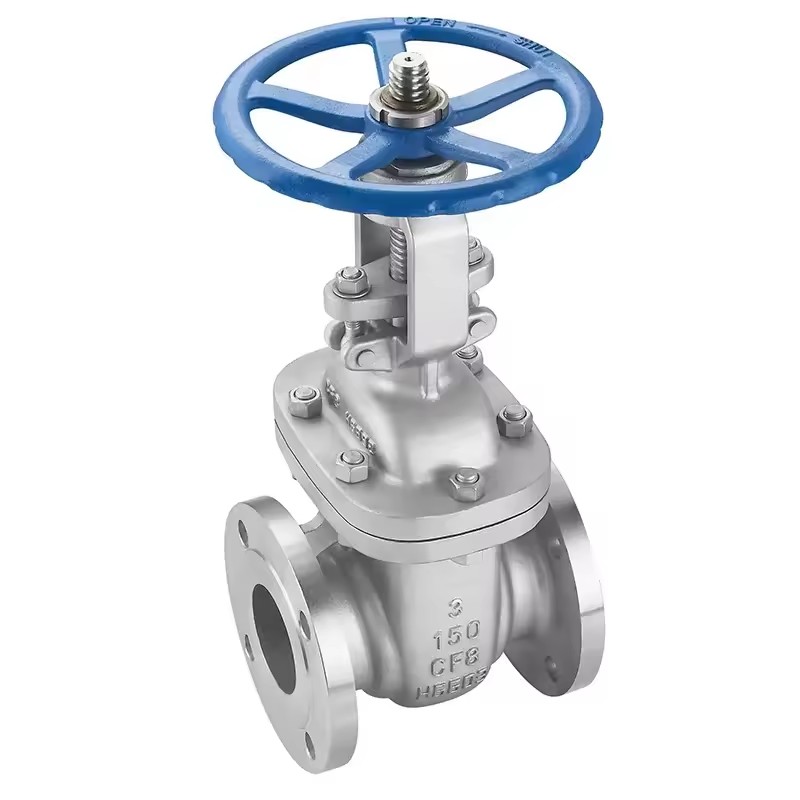

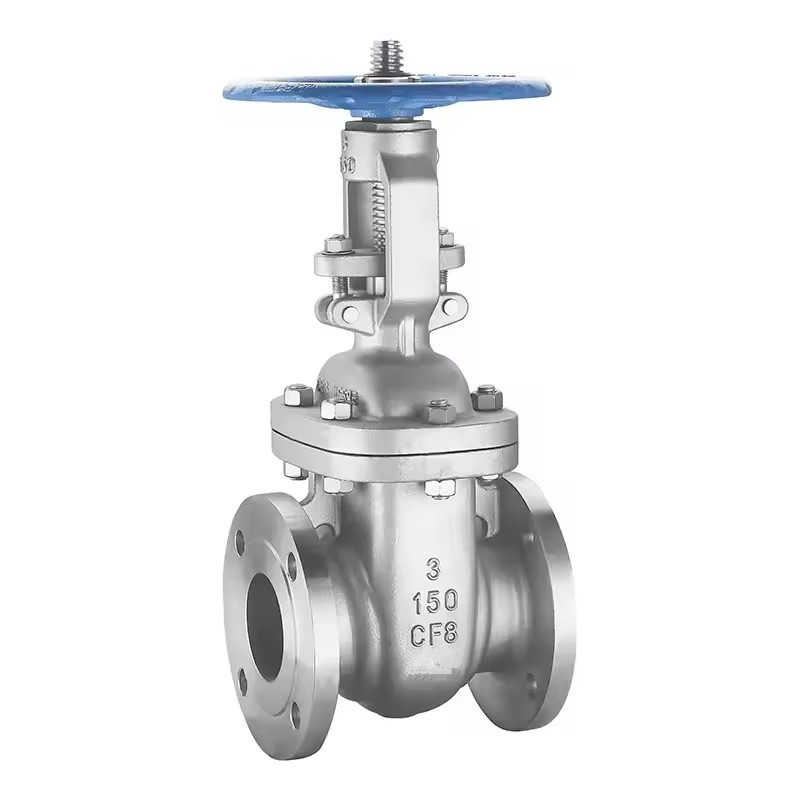

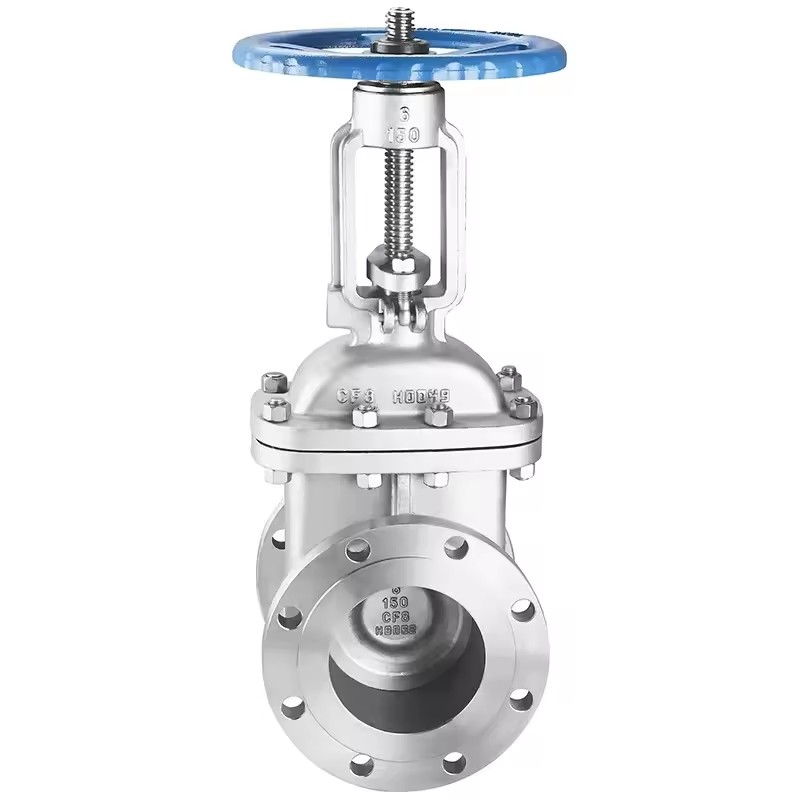

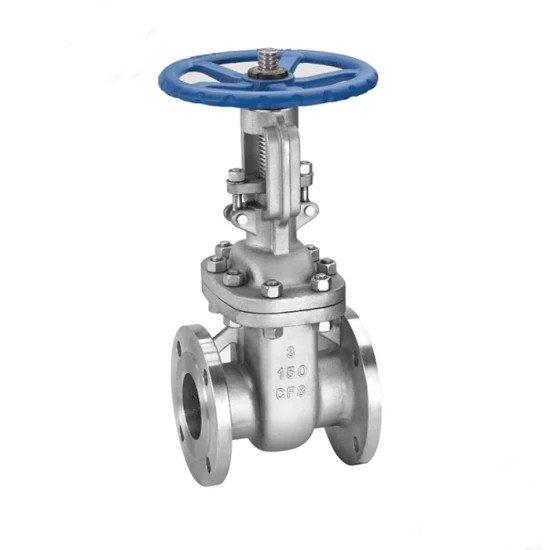

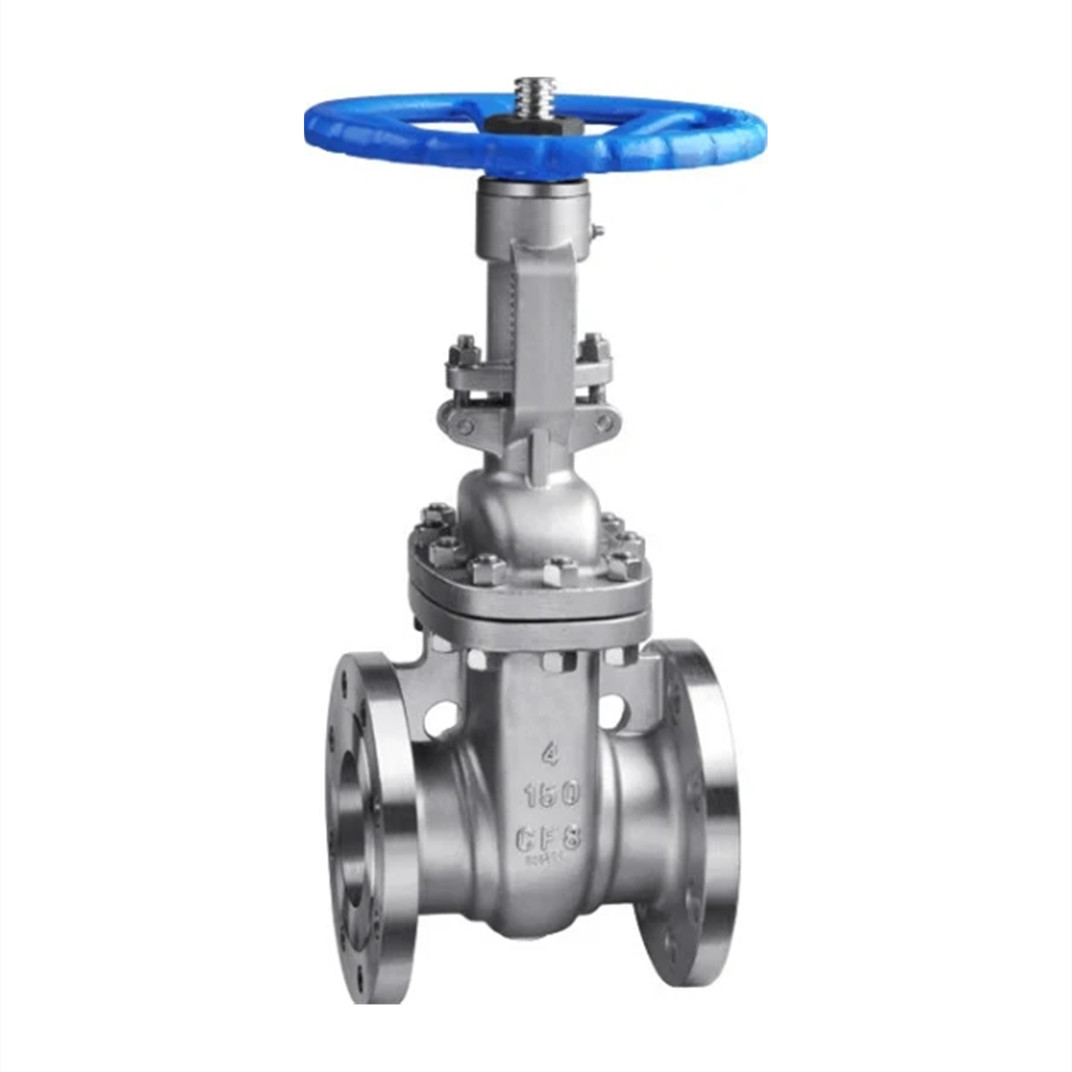

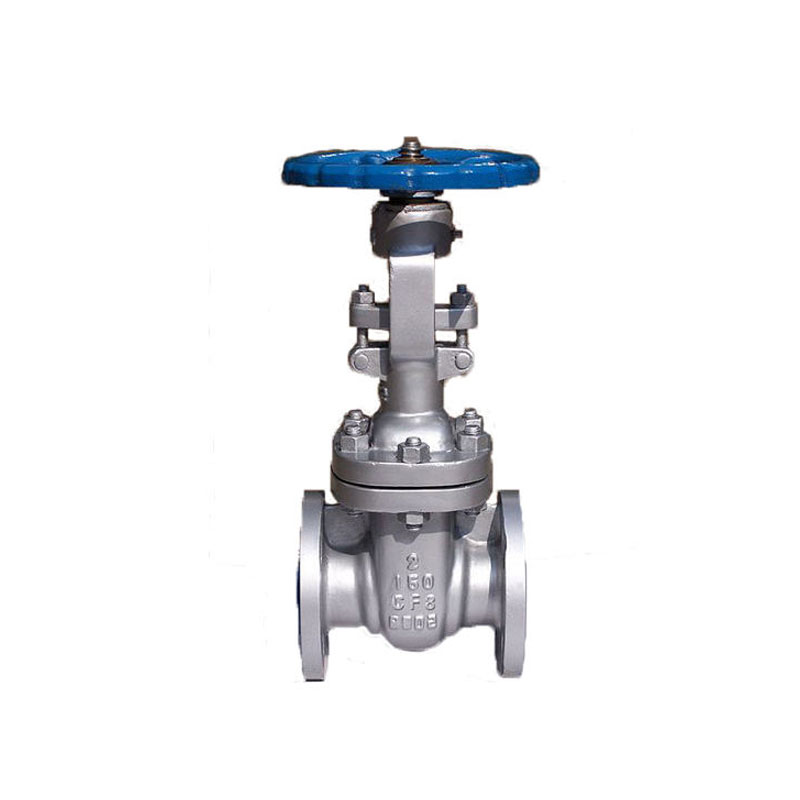

La válvula de cuña flexible de acero inoxidable de la brida de la brida de la brida de Joepai, la válvula de cuña flexible hecha en China es un proceso de fusión de metal en un líquido que cumple con ciertos requisitos y vertiéndolo en un molde. Después del enfriamiento, la solidificación y el tratamiento de limpieza, obtiene fundiciones (piezas o espacios en blanco) con formas, tamaños y propiedades predeterminadas. El proceso básico de la industria de fabricación mecánica moderna. El costo de las materias primas producidas por la fundición es bajo, lo que puede demostrar mejor su economía para piezas con formas complejas, especialmente aquellas con cavidades internas complejas; Al mismo tiempo, tiene una amplia adaptabilidad y un buen rendimiento mecánico integral.
Diseño y fabricación: API 600, API 6D, BS1414, etc.
Cara a cara (de extremo a extremo): ANSI B16.10, API 6D, etc.
Conexión con bridas: ANSI B16.5, ASME B16.47, etc.
End bulto soldado: ANSI B16.25, etc.
Prueba e inspección: API 598, API 6D, etc.
Prueba de presión: GB/T 13927, API 598
Capó de capó o sellado de presión atornillados
Cuña flexible
Puerto completo
Tornillo exterior y yugo (OS e Y), tallo ascendente
Dispositivo de bloqueo opcional
| Tamaño | 2 "hasta 60" (DN50 hasta DN1500) |
| Presión | ASME 150#, 300#, 600#, 900# |
| Material corporal | Acero al carbono, acero al carbono a baja temperatura, acero inoxidable, acero inoxidable dúplex, acero inoxidable súper dúplex, aleaciones de níquel, bronce de aluminio de níquel, Hastelloy, Inconel, etc. |
| Material de ajuste | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22, etc. |
| Conexión final | Rf/ rtj/ fm/ ff con bridas, tope (BW) |
| Operador | Rueda manual, dispositivos de engranaje, actuador eléctrico, neumático |
| Clase150 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Mmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Clase300 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Mmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Clase 600 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Mmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Clase900 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Mmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
