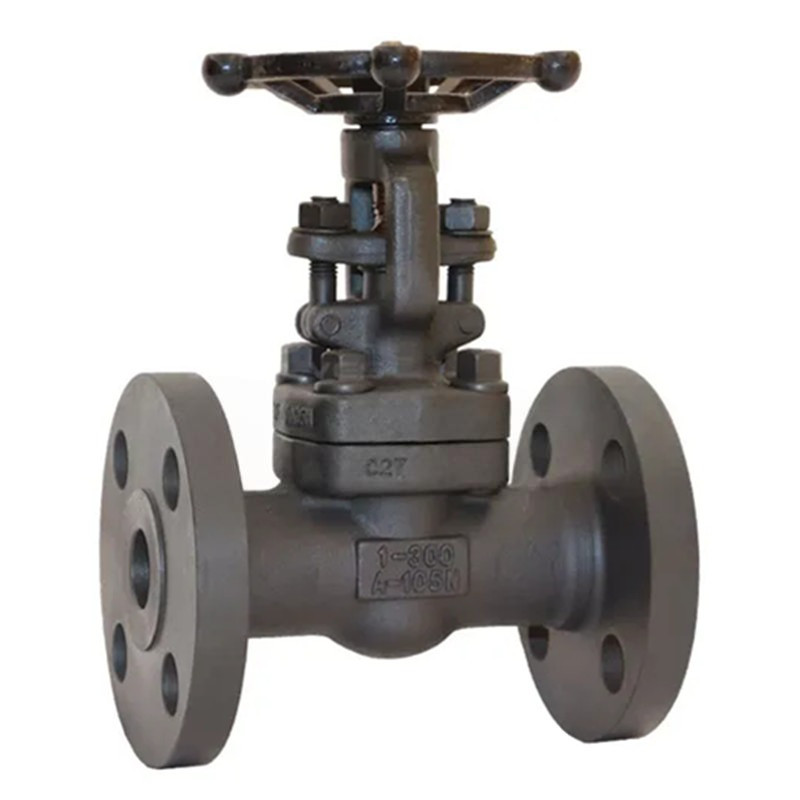

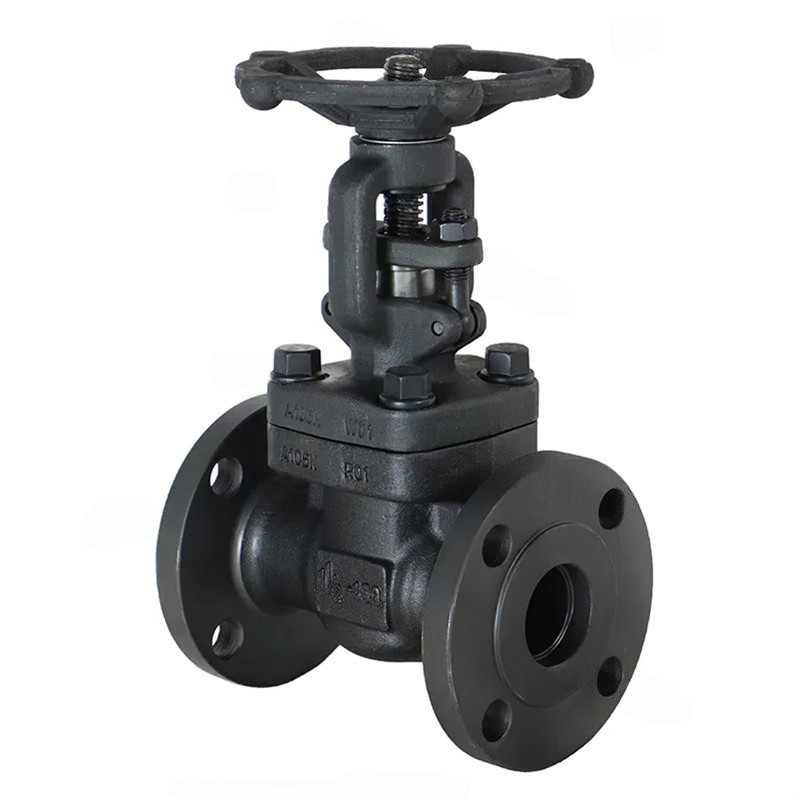

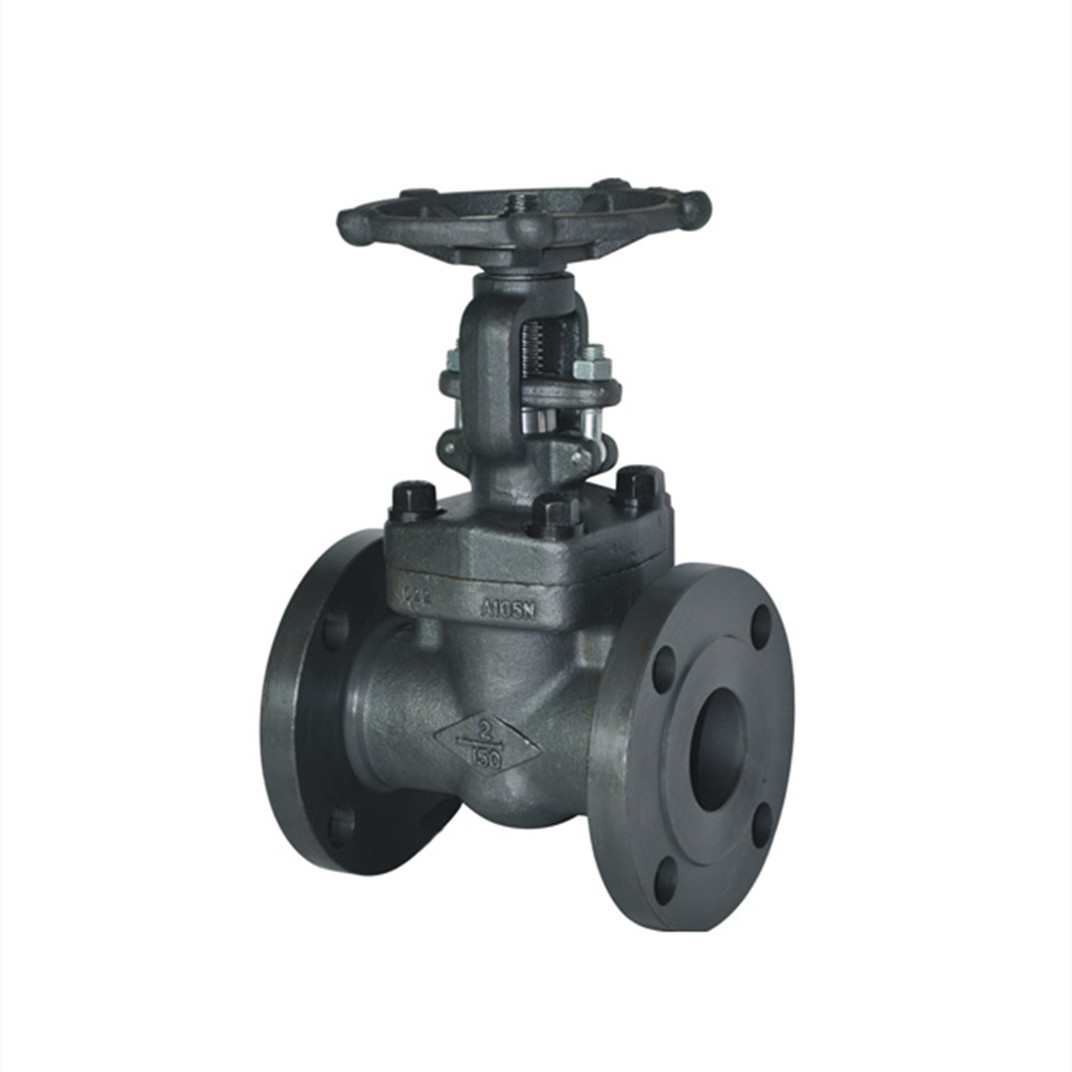

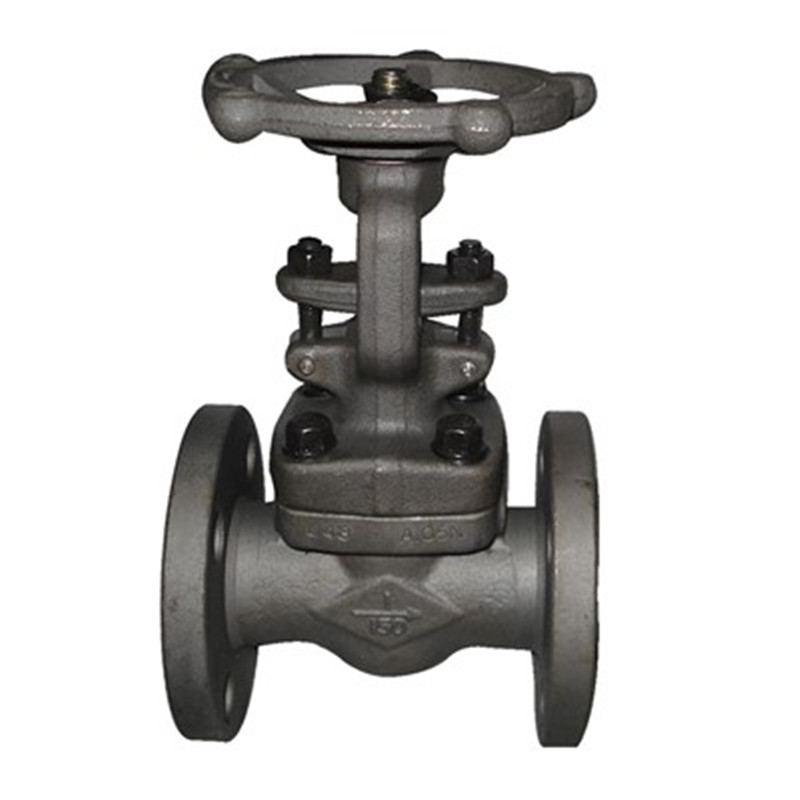

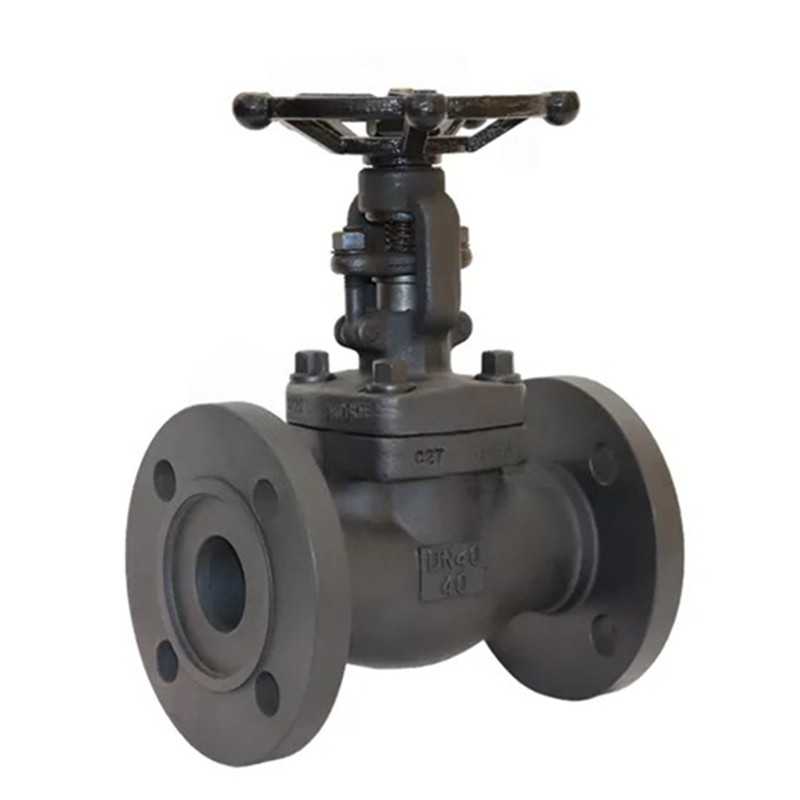

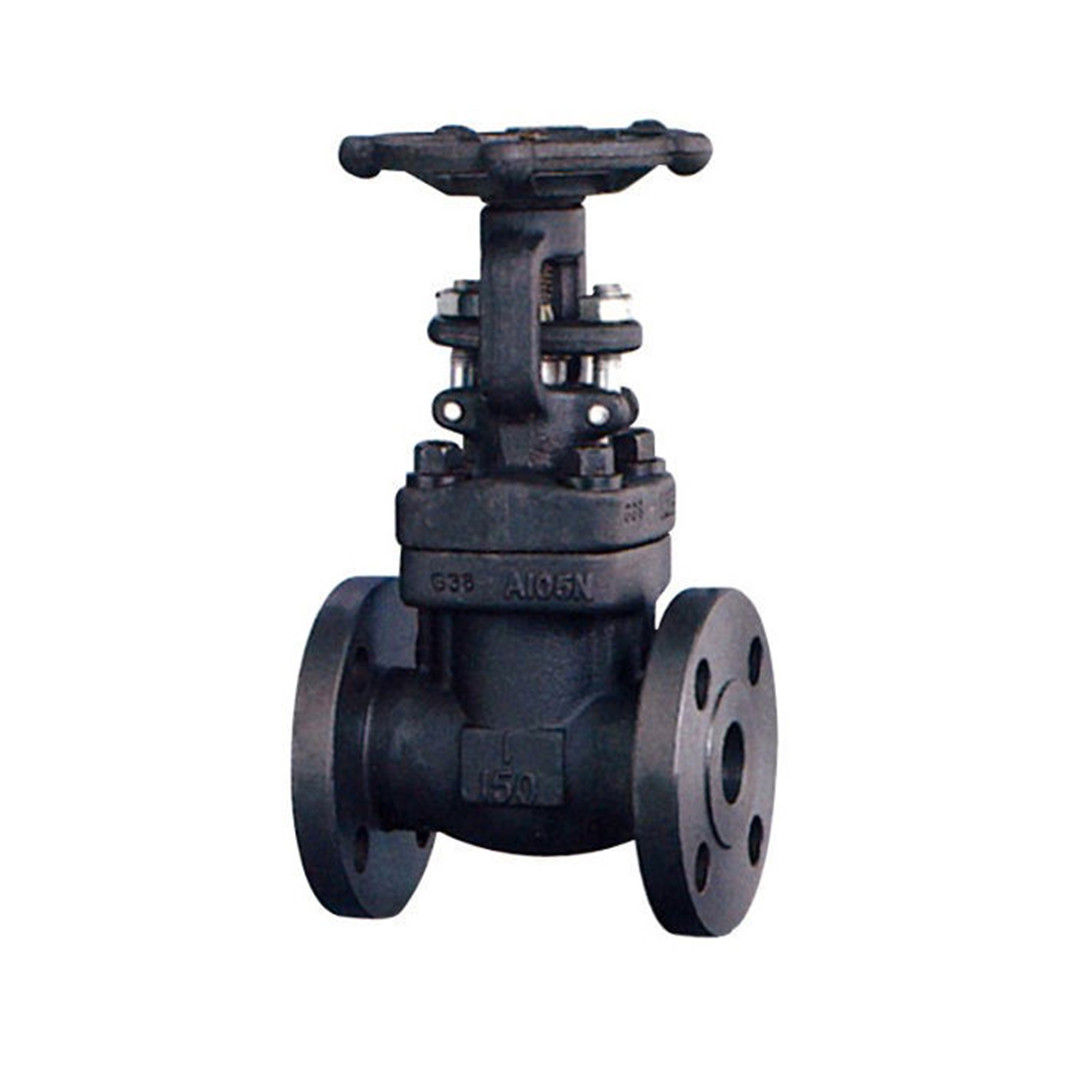

Válvula de compuerta de brida de acero forjado integrado

El componente de apertura y cierre de Joepai avanzó la válvula de compuerta de brida de acero forjado integrado es la puerta, y la dirección del movimiento de la puerta es perpendicular a la dirección del fluido. La válvula de puerta solo se puede abrir y cerrar por completo, y no se puede ajustar o estrangular. La válvula de compuerta tiene dos superficies de sellado, y la válvula de compuerta de modo más utilizada tiene dos superficies de sellado que forman una forma de cuña. El ángulo de cuña varía con los parámetros de la válvula, generalmente 50 grados y 2 ° 52 'cuando la temperatura media no es alta. La puerta de una válvula de compuerta de cuña se puede hacer en su conjunto, llamada puerta rígida; También se puede convertir en una puerta que puede producir una ligera deformación para mejorar su procesabilidad y compensar la desviación del ángulo de la superficie de sellado durante el procesamiento. Este tipo de puerta se llama puerta elástica.

Características del producto:

Tamaño: 1/2 ''-2 '' (DN15 ~ DN50)

Clasificación de presión: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)

Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Temperatura adecuada: -29ºC ~ 429ºC.

Medio adecuado: agua, vapor, petróleo y gas natural, etc.

Normas de producto:

Diseño y conformidad de fabricación: API602, BS5352, ANSI B16.34

La dimensión soldada de enchufe se ajusta a ANSI B16.11, JB/T1751

Dimensión de extremos del tornillo ajustado a ANSI B1.20.1, JB/T7306

Conforme a Buttwelded a ANSI B16.25, JB/T12224

Los extremos de la brida se ajustan a ANSI B16.5, JB79

Prueba e inspección cumplen a: API598, GB/T13927, JB/T9092

Aplicación de productos

La válvula integrada de compuerta de brida de acero forjado es adecuada para tuberías en diversas condiciones de trabajo, como petróleo, químicos, farmacéuticos, fertilizantes y industrias eléctricas con presiones nominales que van desde 4.0 megapascales hasta 10.0 megapascales (1 megapascal = 10 kilogramos) y temperaturas de trabajo de 29 a 600 grises natados de celsius. No se puede usar para cortar o conectar medios de tubería y no se puede ajustar o estrangular. Los medios aplicables incluyen agua, aceite, vapor, medios ácidos, etc.

Especificaciones estándar de material

Nota: Otros materiales están disponibles a pedido.

Dimensiones (mm) y pesos (kg)

Válvula de puerta final con bridas 150 lb ~ 600 lb
