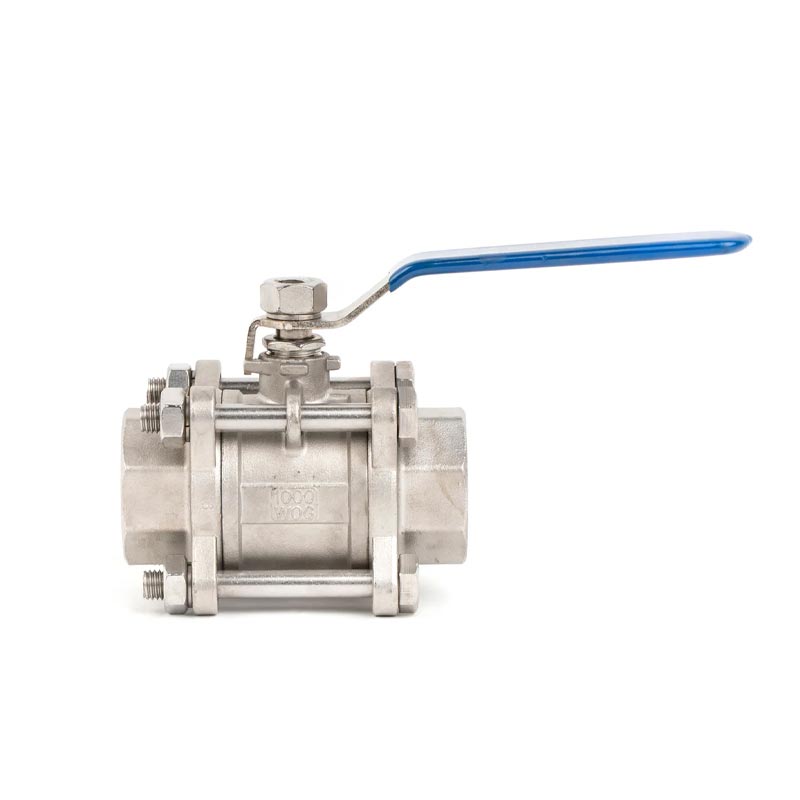

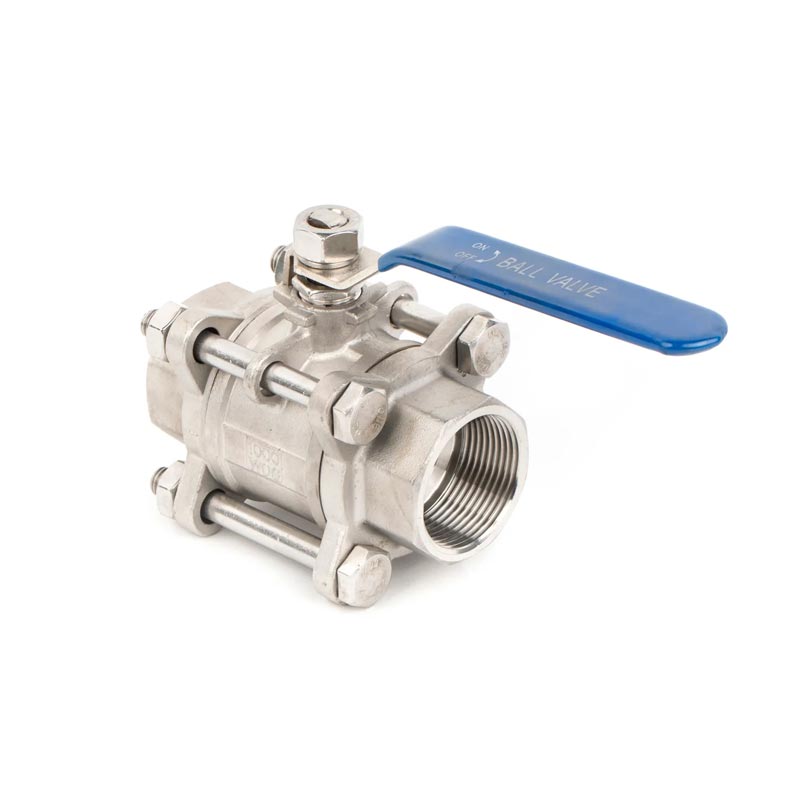

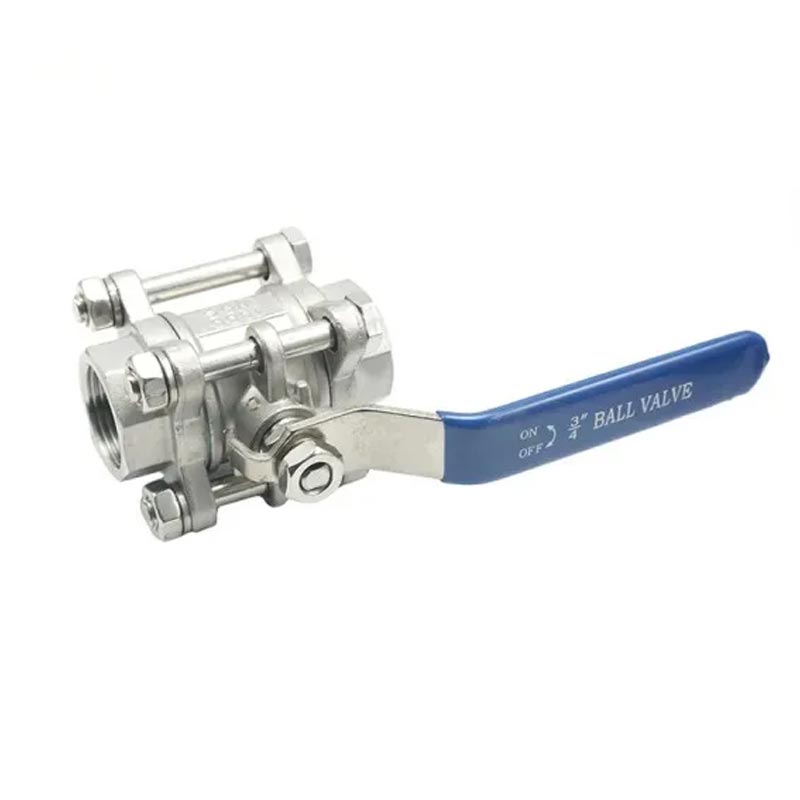

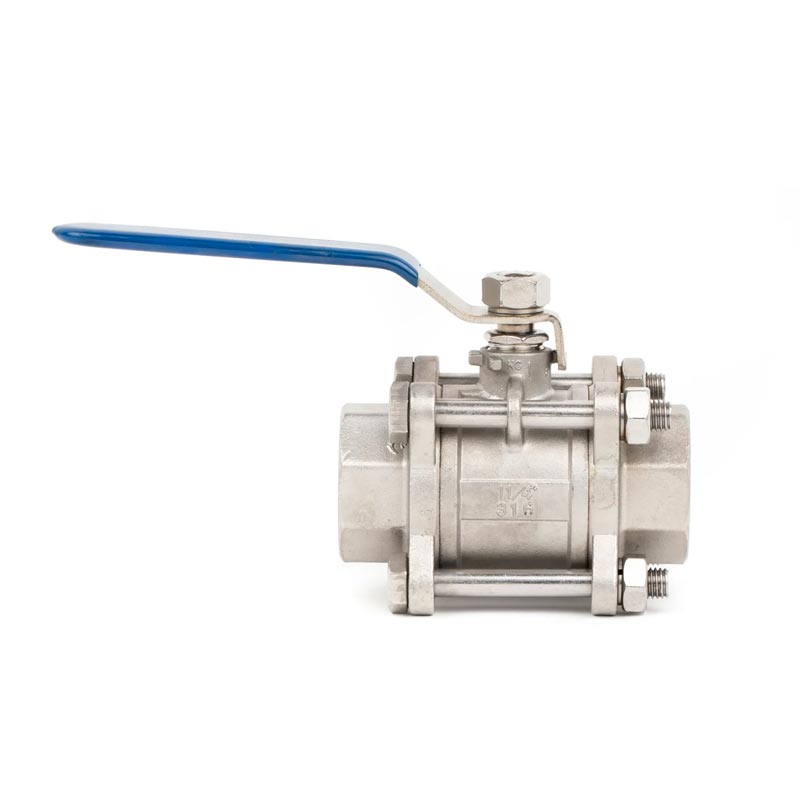

La válvula de bola de 3-PC de acero inoxidable de Joepai ofrece incomparable Confiabilidad y desempeño para aplicaciones industriales exigentes. Es diseño versátil y cuerpo de acero inoxidable resistente a la corrosión lo convierten en un Excelente elección para industrias como procesamiento químico, agua Tratamiento, alimentos y bebidas, y petróleo y gas. Con su fácil de mantener 3 diseño de piezas y conexiones roscadas seguras, esta válvula asegura una fuga apretada rendimiento y durabilidad duradera. Elija Joepai para su válvula opciones y disfrutar de alta calidad, apoyo y servicio global.
Estándar de hilo: NPT, BSPT, DIN259, DIN2999, ISO228 Clase A
Presión máxima: 6.4MPA
Real academia de bellas artesngo de temperatura: -20C ~ 232C
Medio adecuado: agua, aceite, aire y algunos líquidos corrosivos
Vástago de prueba de reventón/puerto completo
Órgano de casting de inversión
1000PSI (PN64) W.O.G
Estándar de material: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | TAPA | CF8M/CF8/WCB | 8 | PROVENIR | SS316/SS304SS |
| 2 | Lavadora | SS304/SS/SS316 | 9 | Arandela de empuje | Ptfe |
| 3 | Nuez hexagonal | SS304/SS/SS316 | 10 | EMBALAJE | Ptfe |
| 4 | TORNILLO | SS304/SS/SS316 | 11 | GLÁNDULA | SS304/SS |
| 5 | CUERPO | CF8M/CF8/WCB | 12 | Lavadora de primavera | SS304/SS |
| 6 | ASIENTO | Ptfe | 14 | Nuez | SS304/SS |
| 7 | PELOTA | SS316/SS304/SS | 15 | Bloquear solo retiro | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Real academia de bellas artes | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Control de válvulas de bola de 3 pc de acero inoxidable Los conductos de aire caliente deben tener un buen rendimiento de sellado, porque las estufas de aire caliente son equipos de alta temperatura y alta presión, y el combustible utilizado también es inflamable, explosivo y tóxico, por lo que deben tener un buen rendimiento de sellado. El sistema de estufa de explosión caliente está equipado con conductos de aire frío, interruptores de aire caliente, etc.
Entre ellos, el conducto de aire frío necesita garantizar el rendimiento del sellado y generalmente está soldado con placas de acero con un grosor de 4-12 mm. Para abordar la tensión térmica causada por la diferencia en la temperatura del aire frío entre el verano y el invierno, es necesario instalar anillos de expansión y válvulas de bola de 3 PC roscadas de acero inoxidable en los conductos de aire frío. El apoyo del conducto de aire frío debe mantenerse alejado del anillo de expansión para evitar obstaculizar la expansión y contracción libres del conducto de aire frío.
