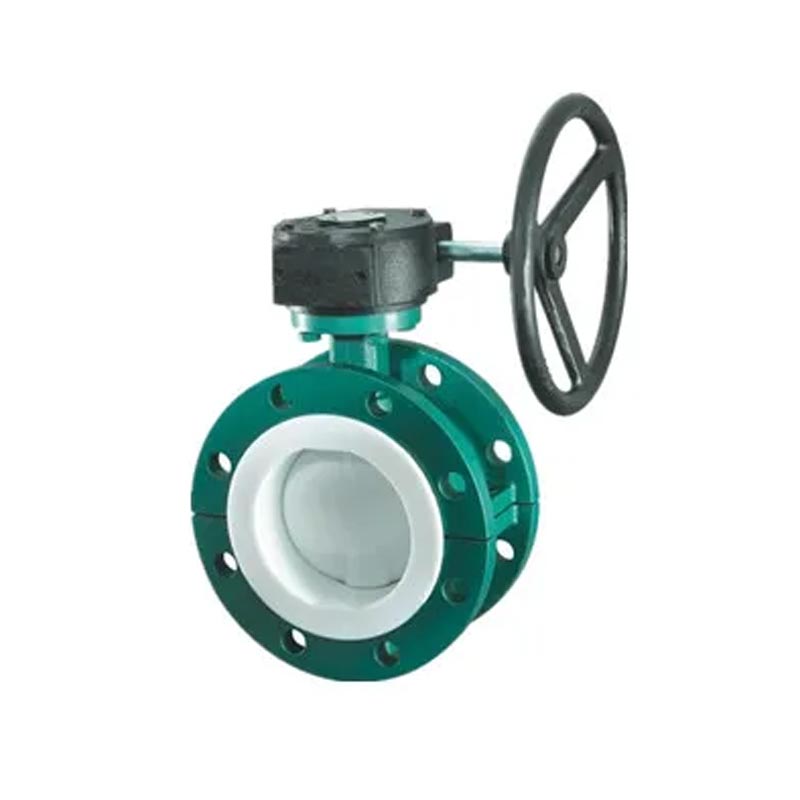

La válvula de mariposa forrada de brida de lombra que funciona con brida operada por la brida de Joepai presenta una estructura totalmente forrada y un diseño de refuerzo en forma de U, haciendo es particularmente adecuado para el transporte de medios químicos y corrosivos aplicaciones. Su sistema de transmisión de engranajes de gusanos se usa ampliamente en la industrial global Sistemas de control de fluidos y es una válvula segura, eficiente y económica.

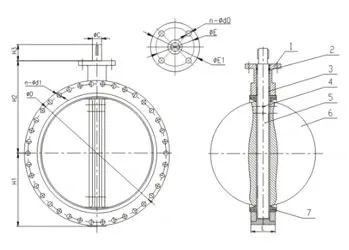

| NO. | Nombre de parte | Material | Material opcional |
|
|
| 1 | Cuerpo | DE | CI, WCB, acero inoxidable | ||
| 2 | O anillo | NBR | EPDM, FKM | ||
| 3 | Cojinete | Ptfe | |||
| 4 | Alfiler | ASTM A276 416 | 316, 17-4ph | ||
| 5 | Eje | ASTM A276 416 | 316, 17-4ph | ||
| 6 | Desct | Hierro dúctil chapado | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Asiento | NBR | EPDM, FKM | ||
| TAMAÑO | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | ΦC | ΦE1 | Φe | n -ama | ||
| ΦD | n-φd1 | ΦD | n-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-f34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Las válvulas de mariposa tienen una estructura simple, tamaño pequeño, peso ligero y relativamente pocos componentes. Solo unas pocas partes clave pueden formar una válvula de mariposa, que es muy conveniente de abrir. Simplemente seleccione el interruptor a 90 grados. Las válvulas de mariposa tienen un excelente control sobre los fluidos y pueden aumentar o disminuir el flujo en cualquier momento.
Las válvulas tienen una cierta resistencia al transportar cualquier fluido, y la resistencia de las válvulas de mariposa proviene principalmente de sí mismas, como el grosor del cuerpo de la válvula de mariposa. Si desea reducir la resistencia a los fluidos, solo necesita reducir su grosor.
Los sellos elásticos tienen el inconveniente de estar limitados por la temperatura.
El rango de aplicaciones de la válvula de mariposa forrada de brida operada por Gear Gear U también es relativamente amplia. Si se usa para controlar el flujo, se deben seleccionar diferentes tipos y tamaños de cuerpo de la válvula porque las válvulas de mariposa están diseñadas para ser adecuadas para válvulas con diámetros más grandes. La válvula se usa ampliamente no solo en industrias generales, como el tratamiento de petróleo, gas, productos químicos y de agua, sino también en los sistemas de agua de enfriamiento para las centrales térmicas.
