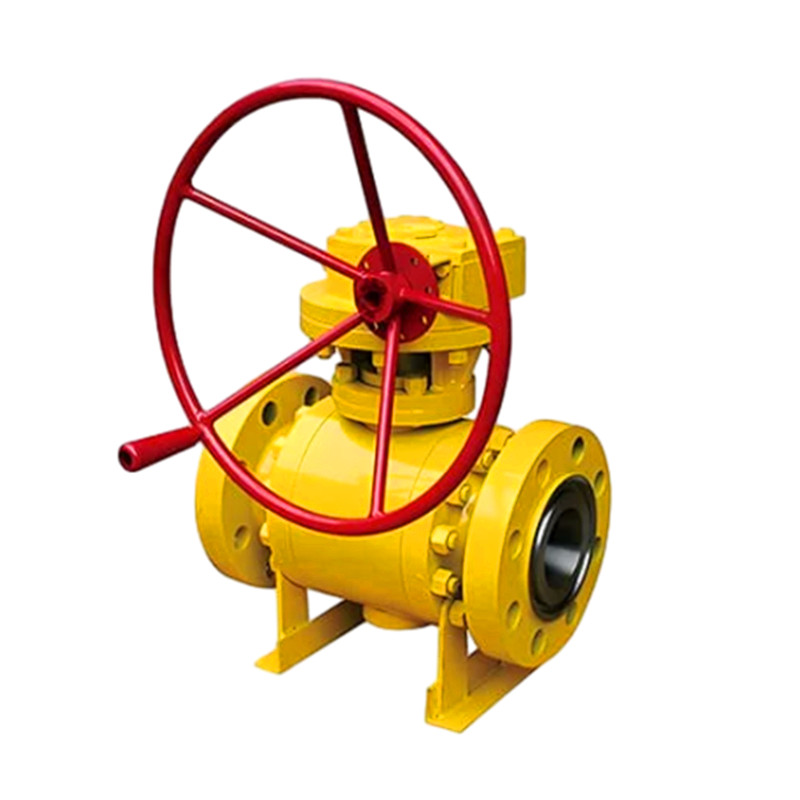

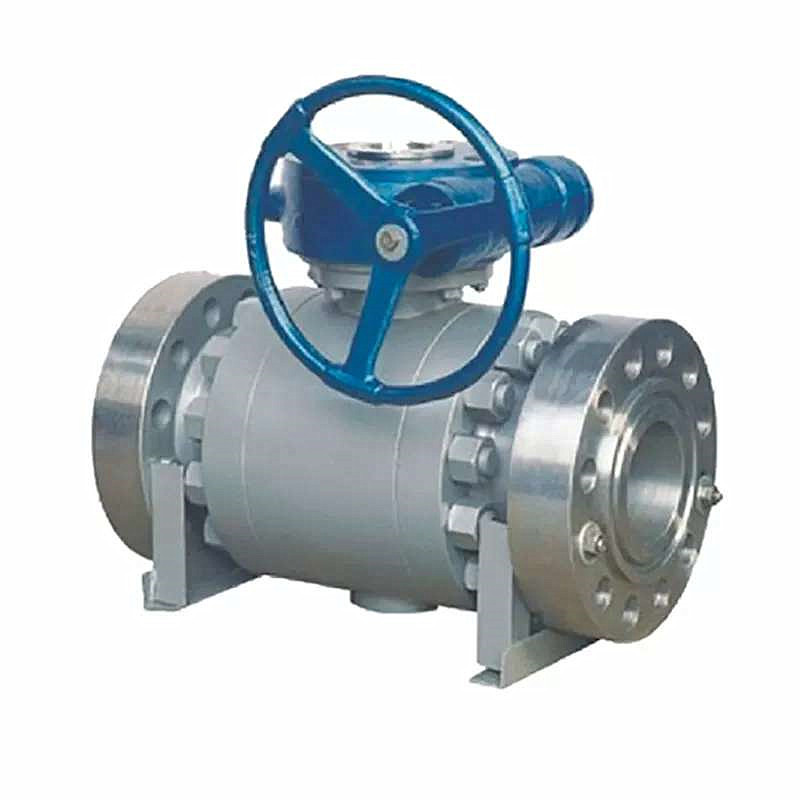

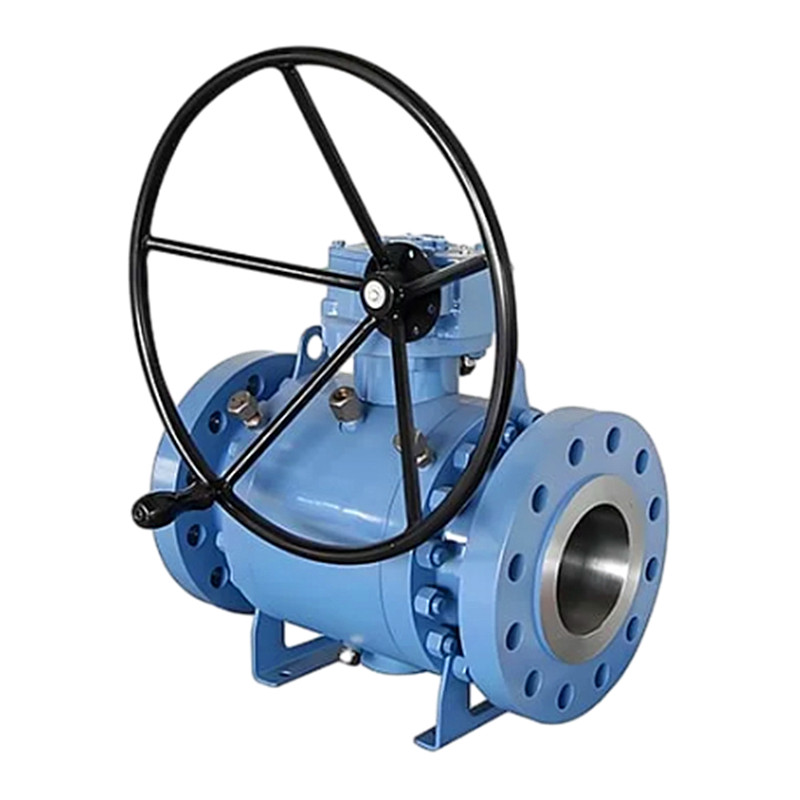

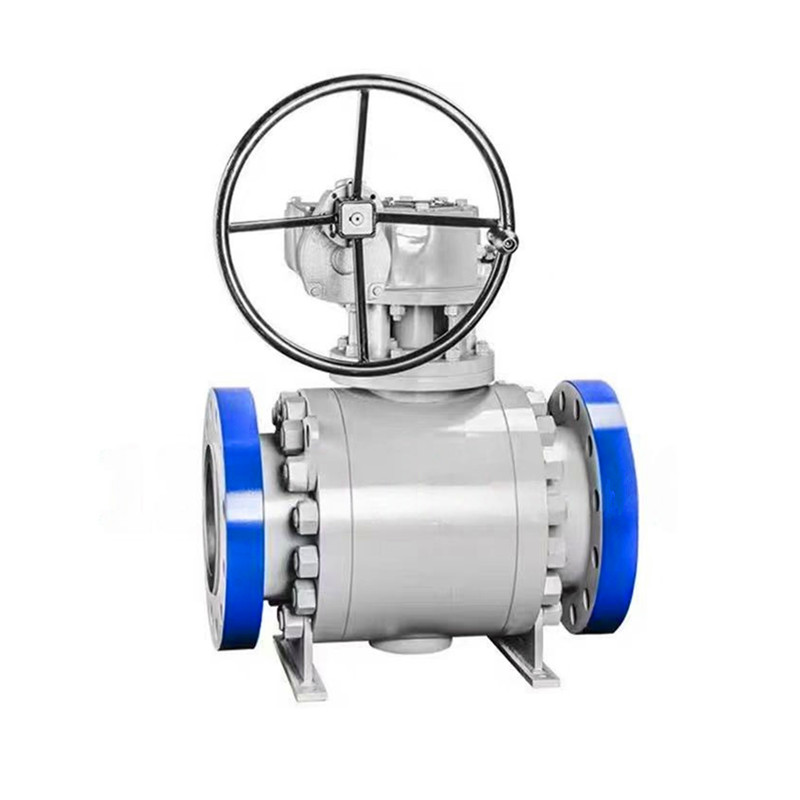

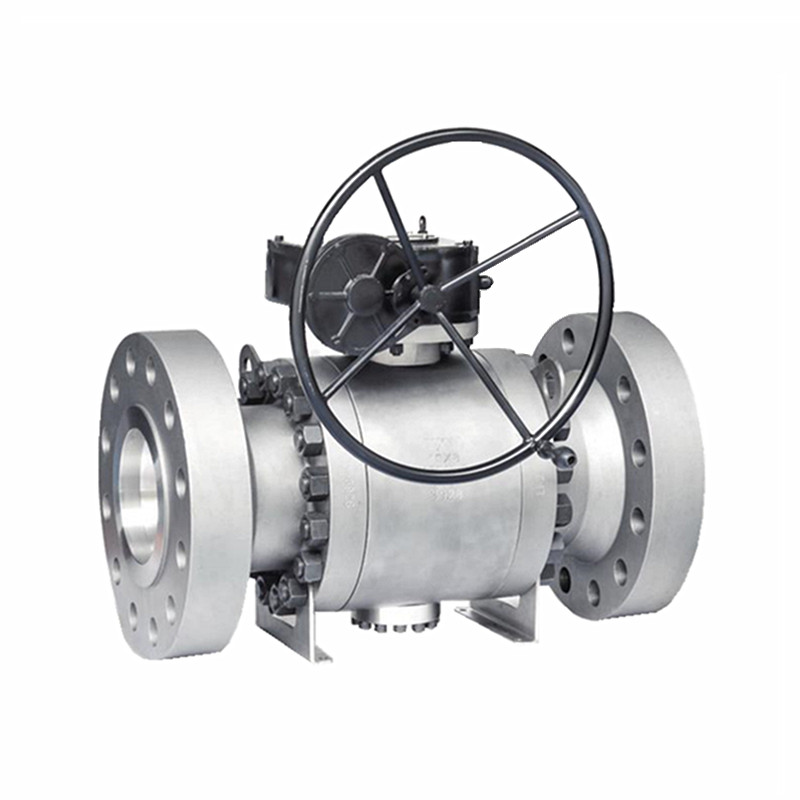

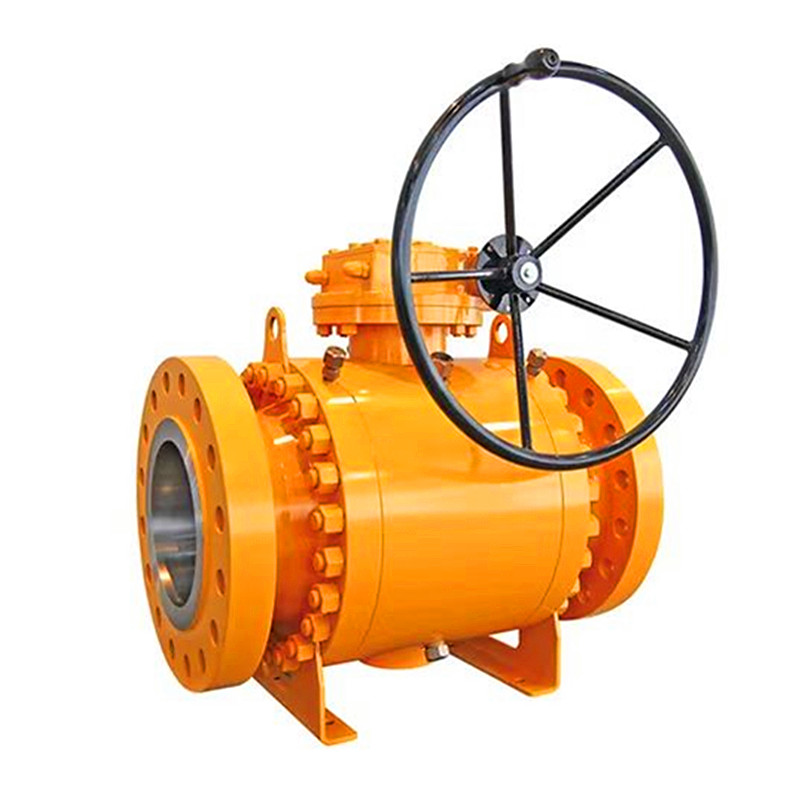

Válvula de bola de brida montada en muñón de paso total de acero forjado de 3 piezas

JOEPAI Valve ha estado profundamente involucrada en el mercado de válvulas de bola con brida montada en muñón de paso total de acero forjado de 3 piezas desde 2003, la válvula consta de tres componentes, lo que facilita el desmontaje y el mantenimiento. Las piezas internas se pueden reemplazar sin desmontar toda la tubería, lo que reduce significativamente el tiempo y los costos de mantenimiento. Joepai se centra en servicios personalizados y de exportación para Válvulas de alta presión forjadas, con rica experiencia OEM. En aplicaciones industriales que involucran condiciones severas como alta presión, alta temperatura o medios corrosivos, las válvulas de bola forjadas suelen ser una opción más confiable que las válvulas fundidas. A diferencia de la mayoría de las válvulas de bola que utilizan procesos de fundición, las válvulas forjadas mejoran significativamente su resistencia estructural y resistencia a la presión mediante un método de fabricación único. Elija una válvula de bola forjada para condiciones severas donde la seguridad, la confiabilidad y la máxima resistencia no son negociables.

Características del producto

• Material de acero forjado: el cuerpo, la bola y el vástago de la válvula están hechos de acero al carbono forjado de alta calidad (A105) o acero inoxidable forjado (F304, F316), procesados ​​mediante forjado de precisión para eliminar defectos de fundición, lo que garantiza una alta resistencia y una buena resistencia a la corrosión.

• Las válvulas de bola que utilizan un diseño de bola de muñón (fijo) ofrecen ventajas significativas en condiciones de alta presión, rendimiento operativo, resistencia al desgaste y seguridad, lo que las hace adecuadas para una variedad de condiciones operativas complejas.

• Conexión de brida: adopta una conexión de brida estándar ANSI para un acoplamiento perfecto con sistemas de tuberías, con una instalación sencilla y un sellado confiable.

• Rendimiento de sellado confiable: el asiento de la válvula utiliza PTFE, PEEK o materiales de sellado metálicos para garantizar un sellado sin fugas en condiciones de alta presión y alta temperatura.

• Diseño a prueba de incendios: cumple con los estándares de seguridad contra incendios API 607 ​​y mantiene el rendimiento del sellado incluso en condiciones extremas, como incendios, para garantizar la seguridad del sistema.

• Diseño de vástago antiestático y a prueba de explosiones: Equipado con dispositivos antiestáticos y vástagos a prueba de explosiones para mejorar la seguridad eléctrica y la estabilidad operativa.

• Múltiples modos de operación: operación manual opcional o control automatizado, como actuadores neumáticos, eléctricos o hidráulicos, para cumplir con los requisitos de diferentes escenarios de aplicación.

• Diseño de baja resistencia al flujo: el paso de flujo interno suave reduce la resistencia al flujo, lo que reduce efectivamente el consumo de energía y mejora la eficiencia del sistema.

Especificaciones técnicas

• Diámetro nominal: 2"~40" (DN50 a DN1000)

• Presión nominal: 150 LB a 900 LB

• Temperatura de trabajo: -29 ℃ a 425 ℃

• Material: Acero forjado (A105,F304,F316)

• Materiales de sellado: PTFE, RPTFE, PEEK, sellos metálicos

• Conexión de brida según estándar ASME B16.5

• Modos de funcionamiento: manual, neumático, eléctrico, hidráulico (opcional)

• Estándares de diseño: API 608, ASME B16.34

• Estándar de prueba: API 598

Campos de aplicación

• Petróleo y gas: se utiliza en tuberías de transmisión de petróleo/gas de alta presión, refinerías e instalaciones de procesamiento de gas natural.

• Industria química: Adecuado para manipular medios corrosivos como ácidos, álcalis y soluciones salinas.

• Industria Eléctrica: Aplicado a sistemas de agua de refrigeración y tuberías de vapor en centrales eléctricas.

• Tratamiento de agua y suministro de agua municipal: garantiza la seguridad de la calidad del agua y el funcionamiento estable del sistema.

• Ingeniería costa afuera: Tiene un excelente rendimiento en ambientes de agua de mar, adecuado para sistemas de control de fluidos en plataformas y barcos costa afuera.

Materiales de piezas de válvulas de bola forjadas

Dimensiones principales

Clase 150LB                                                                                                                                                                                                                                                                                                                 Unidad: mm

Clase 300LB                                                                                                                                                                                                                                                                                                               Unidad: mm
