El JOEPAImonobloque de acero inoxidableválvula de bola está diseñado específicamente para un control preciso del flujo de líquidos y gases. Su construcción de cuerpo en una sola pieza garantiza una alta estanqueidad y elimina puntos de soldadura, reduciendo significativamente el riesgo de fugas.
Una bola perforada dentro de la válvula gira para iniciar o detener el flujo. La operación se puede realizar manualmente mediante una palanca o automáticamente mediante un actuador. El robusto cuerpo de acero inoxidable ofrece una excelente resistencia a la corrosión y al desgaste, asegurando un rendimiento duradero con un mantenimiento mínimo.
Las válvulas de bola monobloque se utilizan ampliamente en aplicaciones industriales y comerciales, especialmente en tuberías que transportan sustancias químicas.
Las aplicaciones comunes incluyen:
∙ Plantas de tratamiento de agua
∙ Líneas de vapor y sistemas de gas presurizado
∙ Industria de alimentos y bebidas (diseño higiénico)
∙ Instalaciones farmacéuticas y petroquímicas
∙ Motores y centrales eléctricas marinas
El diseño monobloque compacto permite una fácil integración en sistemas con espacio limitado y garantiza un funcionamiento seguro bajo altas temperaturas y presiones.
El monobloque de acero inoxidableválvula de bolaContiene una bola esférica con un agujero central, que gira mediante un vástago. Cuando el orificio está alineado paralelo a la tubería, se libera el flujo; cuando es perpendicular, el flujo se detiene por completo.
Esta rotación se puede realizar manualmente o con un actuador automático. El diseño garantiza un sello de alta integridad entre la bola y el asiento, lo que proporciona un funcionamiento seguro incluso durante cambios repentinos de presión.
Monobloqueválvulas de bolaEstán disponibles en varios tamaños y clasificaciones de presión. Las especificaciones generales incluyen:
|
Parámetro |
Detalles |
|
Material del cuerpo |
Acero inoxidable AISI 304 / AISI 316 |
|
Material de la bola |
Acero inoxidable AISI 304 / AISI 316 |
|
Material del asiento |
PTFE (teflón), RPTFE, PPL |
|
Tipo de conexión |
Brida de oblea |
|
Clasificación de presión |
PN16 ~ PN40 |
|
Rango de tallas |
DN15 ~ DN200 |
|
Rango de temperatura |
-29°C a +250°C |
|
Estándar de montaje |
Cumple con ISO 5211 (personalizable) |
|

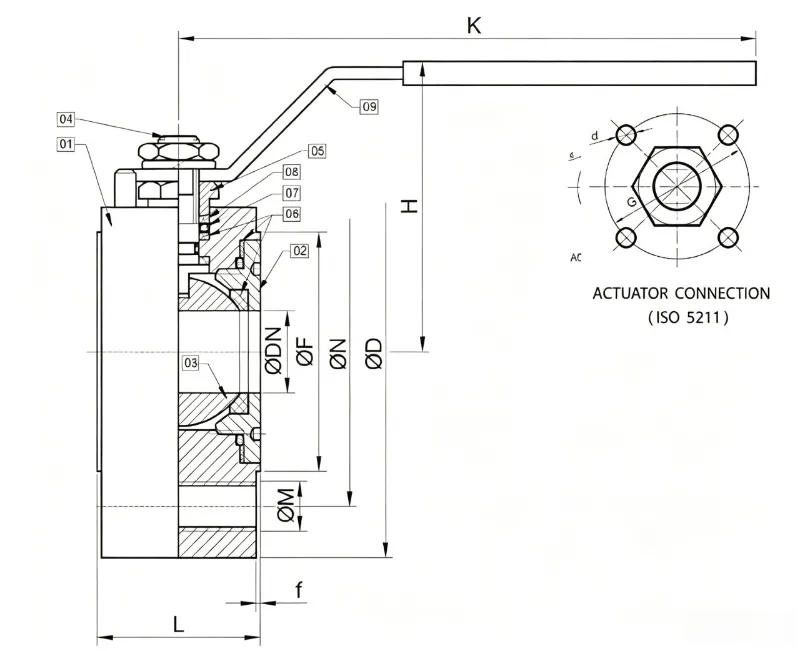

TAMAÑO |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
|
NPS |
DN |
L |
K |
H |
SOBREDOSIS |
ØDN |
f |
EN |
ØM |
DE |
EN |
ØM |
DE |
G |
d |
|
1/2" |
15 |
38 |
155 |
80 |
87 |
15 |
2 |
65 |
M12x4 |
45 |
65 |
M12x4 |
45 |
36 |
M5 |
|
3/4" |
20 |
40 |
155 |
90 |
97 |
20 |
2 |
75 |
M12x4 |
58 |
75 |
M12x4 |
58 |
36 |
M5 |
|
1" |
25 |
45 |
175 |
100 |
107 |
25 |
2 |
85 |
M12x4 |
68 |
85 |
M12x4 |
68 |
42 |
M5 |
|
11/4" |
32 |
58 |
175 |
110 |
135 |
32 |
2 |
100 |
M16x4 |
78 |
100 |
M16x4 |
78 |
42 |
M5 |
|
11/2" |
40 |
65 |
240 |
120 |
145 |
40 |
3 |
110 |
M16x4 |
88 |
110 |
M16x4 |
88 |
50 |
M6 |
|
2" |
50 |
82 |
240 |
130 |
165 |
50 |
3 |
125 |
M16x4 |
102 |
125 |
M16x4 |
102 |
50 |
M6 |
|
21/2" |
65 |
103 |
300 |
140 |
177 |
65 |
3 |
145 |
M16x4 |
122 |
145 |
M16x8 |
122 |
70 |
M8 |
|
3" |
80 |
120 |
400 |
150 |
197 |
80 |
3 |
160 |
M16x8 |
138 |
160 |
M16x8 |
138 |
70 |
M8 |
|
4" |
100 |
140 |
400 |
165 |
230 |
100 |
3 |
180 |
M16x8 |
162 |
190 |
M20x8 |
162 |
102 |
M10 |
|
5" |
125 |
200 |
610 |
240 |
248 |
125 |
3 |
210 |
M16x8 |
188 |
220 |
M20x8 |
188 |
102 |
M10 |
|
6" |
150 |
235 |
610 |
260 |
298 |
150 |
3 |
240 |
M20x8 |
212 |
250 |
M22x8 |
218 |
125 |
M12 |
|
8" |
200 |
310 |
850 |
310 |
398 |
200 |
3 |
295 |
M20x12 |
268 |
320 |
M27x12 |
285 |
125 |
M12 |
Estanqueidad superior: al no haber puntos de soldadura, hay menos vías de fuga potenciales.
Resistencia a la corrosión y al desgaste: el cuerpo de acero inoxidable garantiza una larga vida útil.
Bajo mantenimiento: el diseño monobloque reduce el desgaste y prolonga la vida operativa.
Operación rápida: la rotación de 90° permite ciclos rápidos de apertura y cierre.
Higiénico y seguro: ideal para procesos alimentarios, farmacéuticos y químicos.
Rentable: la larga vida útil y los bajos costos operativos mejoran la eficiencia del sistema.
Necesita el monobloque de acero inoxidable adecuadoválvula de bolapara su aplicación? Póngase en contacto con nuestro equipo para obtener soporte técnico, soluciones personalizadas o una cotización adaptada a los requisitos de su sistema.
-
