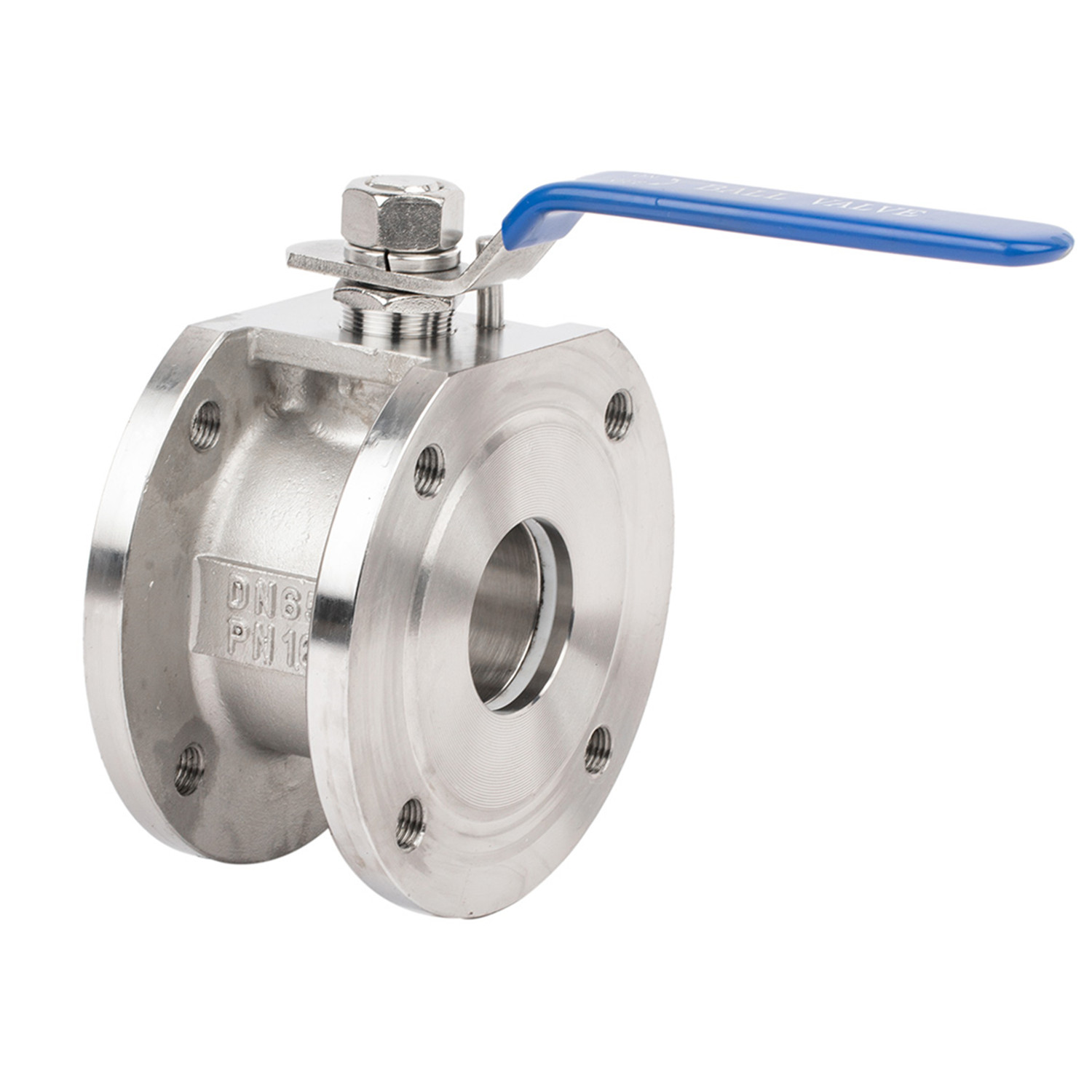

Válvula de bola flotante:La bola flota y puede moverse bajo la presión del medio, presionando firmemente contra la superficie de sellado en el extremo de salida para asegurar un sello hermético.
Válvula de bola fija:Las válvulas de bola fija también se denominan válvulas de bola montadas en muñón. A diferencia de las válvulas de bola flotante, la bola es fija y se apoya a través de muñones superiores e inferiores, lo que mantiene la bola en una posición estable incluso en condiciones de alta presión, alta temperatura o temperatura ultrabaja. Todas las válvulas de bola fija tienen asientos flotantes. Bajo la presión del medio, el asiento de la válvula se mueve, lo que hace que el anillo de sellado presione firmemente contra la bola para asegurar un sellado. Los rodamientos suelen instalarse en los ejes superior e inferior de la bola, lo que da como resultado un par de funcionamiento bajo, lo que los hace adecuados para válvulas de alta presión y de gran diámetro.
Las válvulas de bola flotante son de tamaño pequeño, livianas y tienen una estructura simple. La bola tiene una función de flotación libre, lo que garantiza un buen sellado; la válvula de bola utiliza una bola con un orificio pasante circular como elemento de apertura y cierre. Impulsada por el vástago de la válvula, la bola gira de 0 a 90 grados alrededor del centro del vástago de la válvula para completar la función de apertura y cierre; presenta una estructura compacta y un cambio rápido, cerrando la válvula y cortando el medio de la tubería con una rotación de 90 grados; el diámetro del canal de bolas es el mismo que el diámetro de la tubería, lo que resulta en una baja resistencia al flujo y una alta capacidad de flujo; el vástago de la válvula está montado en la parte inferior, lo que evita accidentes por reventón del vástago de la válvula y garantiza un uso seguro. Las válvulas de bola fijas son adecuadas para varias tuberías bajo presión media y alta y se utilizan para cortar o conectar el medio en la tubería. En condiciones criogénicas (por ejemplo, -196 ℃ para GNL) o de alta temperatura (>400 ℃), los materiales exhiben una expansión y contracción térmica significativa. La estabilidad estructural se convierte en un factor decisivo para la vida útil de la válvula, donde la estructura fija tiene ventajas inherentes. Las válvulas de bola fijas con diferentes materiales se pueden usar para diversos medios como agua, vapor, aceite, gas licuado de petróleo, gas natural, gas de carbón, ácido nítrico, ácido acético, medios oxidantes, urea, etc., y se usan ampliamente en las industrias del petróleo, química, energía y conservación de agua. Los métodos de accionamiento comunes para válvulas de bola fijas incluyen transmisión por engranaje helicoidal, manuales, eléctricos y neumáticos. La mayoría de las válvulas de bola fijas están conectadas por bridas, pero también hay válvulas de bola fijas soldadas. El costo de las válvulas de bola fijas suele ser más alto que el de las válvulas de bola flotante.
Ya sea en condiciones criogénicas o de alta temperatura, las válvulas de bola fijas suelen estar equipadas con los siguientes diseños de seguridad y sellado:
Estructura de asiento doble (Efecto Doble Pistón / Efecto Pistón Simple);
Función automática de alivio de presión de la cavidad;
Diseño de estructuras a prueba de incendios;
Dispositivo antiestático;
Elválvulas de bola joepaiEl diseño y la fabricación suelen cumplir con los siguientes estándares internacionales:
Estándar de diseño: ASME B16.34
Dimensiones cara a cara: ASME B16.10 / API 6D
Conexión de brida: ASME B16.5 / ASME B16.47
Pruebas de presión: API 598 / API 6D
Diseño a prueba de incendios: API 607 / API 6FA
Pruebas criogénicas (si corresponde): BS 6364 / ISO 28921
En resumen, la elección entre una válvula de bola fija o flotante debe basarse en las condiciones de trabajo reales, los requisitos de rendimiento del sellado, la frecuencia de operación y el presupuesto.
