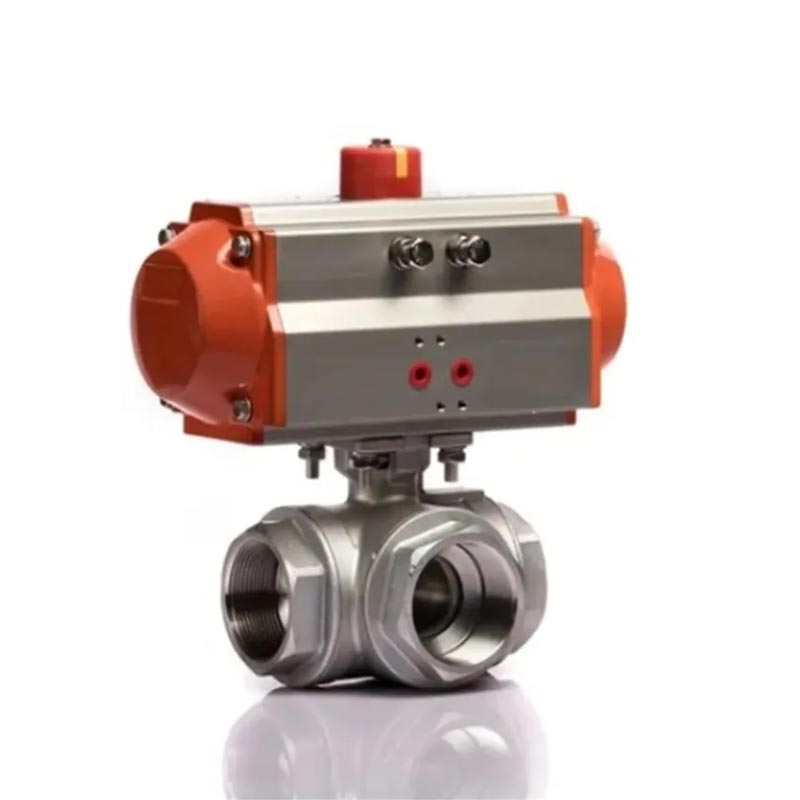

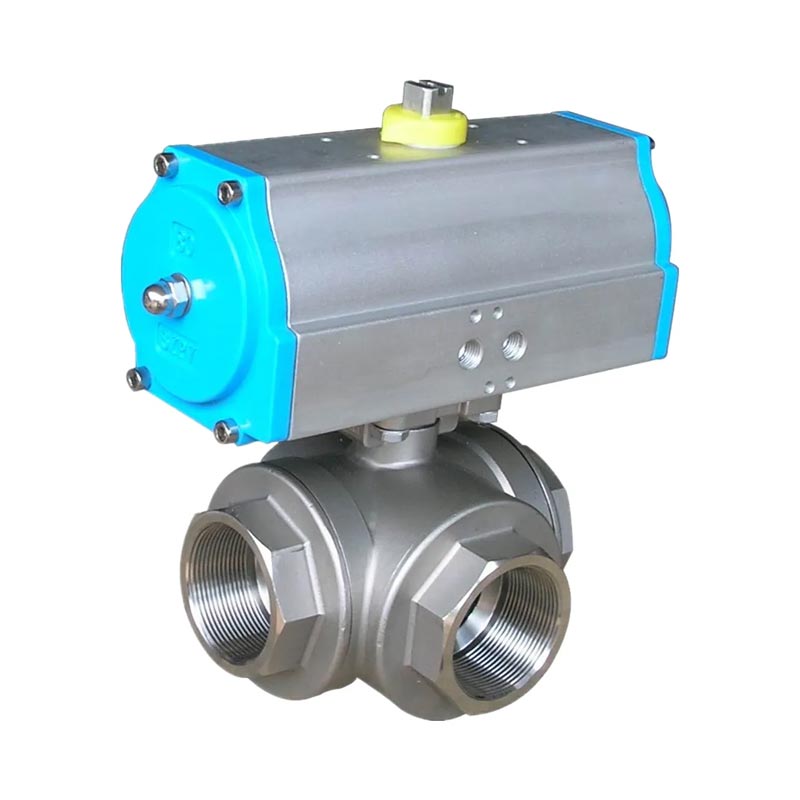

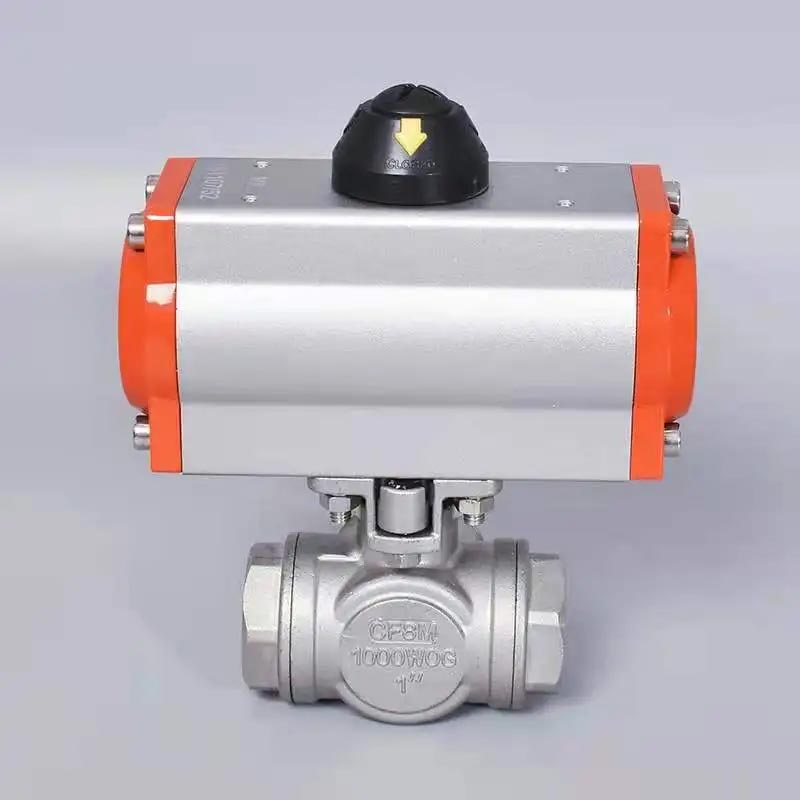

Características de la válvula de bola neumática de tres vías roscada de acero inoxidable JOEPAI un cuerpo de válvula forjado de acero inoxidable 304 o 316 de alta calidad y está equipado con actuadores neumáticos de doble efecto o simple efecto de alto rendimiento para Control automático de apertura y cierre. La conexión roscada compacta La estructura simplifica la instalación y el mantenimiento, se adapta a diversos Estándares como NPT y BSP, y utiliza PTFE o materiales de sellado reforzados. para la parte de sellado. Es adecuado para canales en forma de T o L. estructuras y pueden lograr la desviación, fusión o conmutación del medio. operaciones. Es ampliamente utilizado en sistemas de control de automatización de fluidos.
Cuerpo de fundición a la cera perdida
Presión de trabajo 1000 W.O.G.
Empaquetadura de vástago ajustable
Sellos y asientos de teflón puro.
Rango de temperatura: -60 a 450 °F
Diseño de plataforma de montaje directo ISO5211 para actuadores
Vástago a prueba de explosiones, bola maciza según petición del cliente
100 % de fugas probadas a 100 psi de aire bajo el agua.
Presión de prueba hidrostática: 1500 psi
Manija del dispositivo de bloqueo (opcional)
| 1 | Cuerpo | CF8/CF8M | 8 | Provenir | SS304/SS316/SS |
| 2 | Tapa | CF8/CF8M | 9 | Lavadora de empuje | PTFE |
| 3 | Tapa | CF8/CF8M | 10 | Embalaje | PTFE |
| 4 | Pelota | SS304/SS316/SS | 11 | Glándula | SS304/SS |
| 5 | Asiento | PTFE | 12 | Tuerca del vástago | SS304/SS |
| 6 | Junta-A | PTFE | 13 | Retiro solo en bloque | SS304/SS |
| 7 | Junta-B | PTFE |
| NPS | D | L | h1 | h2 | E | Real academia de bellas artes | Rb | RC | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nombre del producto | Válvula de bola roscada de acero inoxidable de 3 vías con neumático Actuador |
| 1. Materiales | Acero inoxidable 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Tamaño | 1/4''~4'' (DN6~DN100) |
| 3.Certificado | ISO9001 y CE |
| 4. Puerto | Puerto reducido/completo |
| 5. Presión de trabajo | 1000PSI (PN63/6.3Mpa) |
| 6. La conexión finaliza | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Temperatura de trabajo. | -20~300ºC |
| 8. Medio adecuado | Agua, Gas Natural, Petróleo y algún líquido corrosivo |
| 9. Sello | PTFE, RPTFE, PPL |
| 10. Bloqueo | Opción |
| 11. Inspección y pruebas | Según API598 |
| Envío | |
| El tiempo de entrega | 20 ~ 30 días |
| Paquete | Caja de madera contrachapada de exportación estándar |
| Puerto de embarque | Ningbo/Shanghái, China |
| Términos de envío | Exw, MANDO, CFR, CIF, etc. |
| Condiciones de pago | T/T, Western Union, etc. |
| 30% de prepago, 70% del saldo pagado antes del envío o contra copia de BL | |
| Garantía | 18 meses después de salir de fábrica |
| Ventaja | OEM es aplicable |
| Otros | También fabricamos válvulas de bola con brida, válvulas de compuerta, válvulas de globo, Válvula de retención, válvula para hidrante contra incendios, válvula de refuerzo, completamente soldada Válvula de bola y filtro en Y, etc. |
