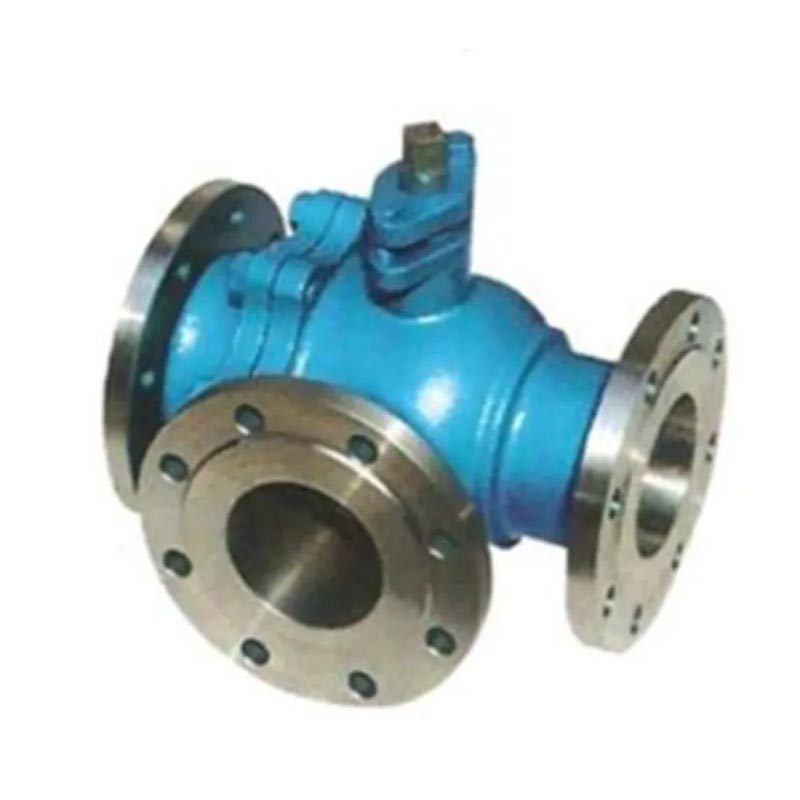

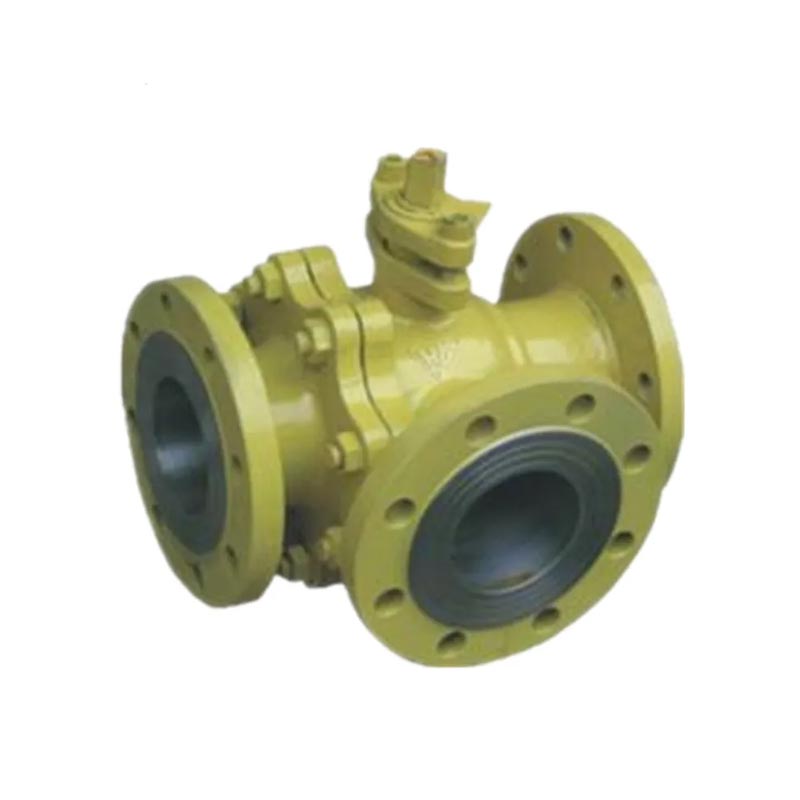

Válvula de bola de tres vías con brida de acero al carbono de alta calidad Joepai (material WCB) está diseñado para sistemas industriales que requieren conmutación multicanal o fusionando funciones. Admite estructuras de canales en forma de T o en forma de L y puede controlar de manera flexible la dirección del flujo y la tasa de flujo de los medios. El producto cumple con varios niveles de presión desde PN16 hasta PN40, y utiliza bridas estándar para la conexión. Se usa ampliamente en petróleo, químicos, suministro de agua, alimentar y procesar tuberías para lograr una conmutación de fluidos y un sistema eficientes integración.

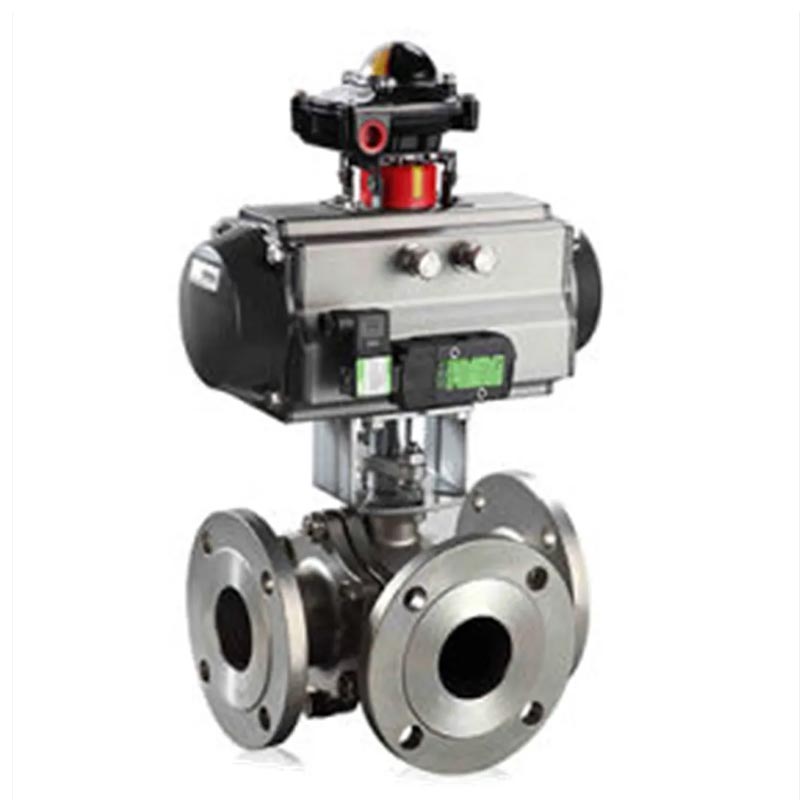

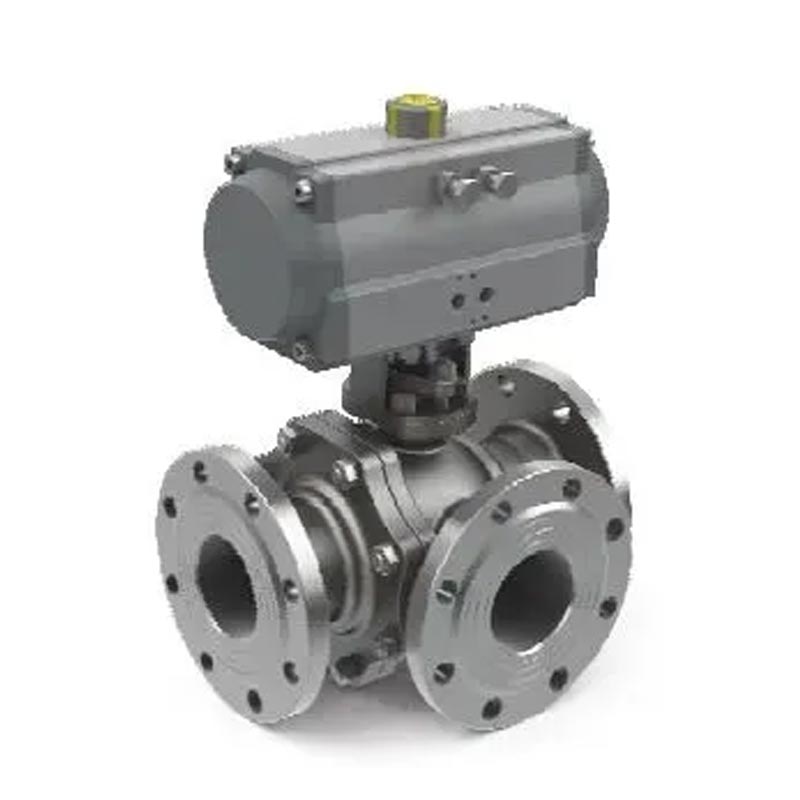

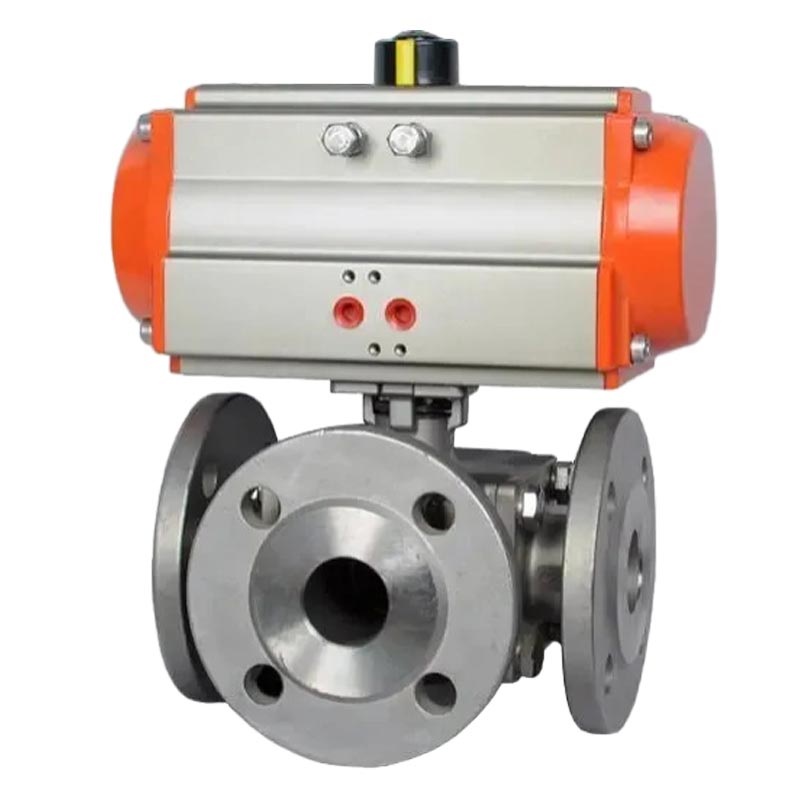

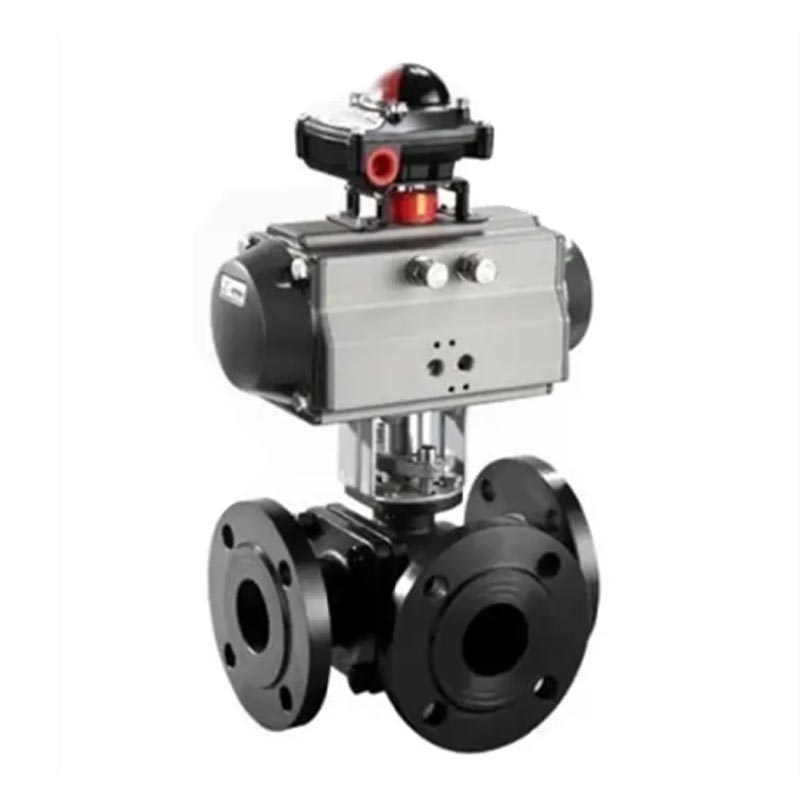

Válvula de bola de tres vías con brida de acero al carbono con neumático
Solenoide
1. Material de acero al carbono/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Tamaño 1/2 '' ~ 8 '' (DN15 ~ DN200)
3. Certificado ISO9001
4. Puerto reducido de puerto
5. Presión de trabajo 150 lb/PN16
6. Conexión termina rf con bridas
7. Temperatura de trabajo. -20 ~ 300ºC
8. Agua mediana adecuada, gas natural, aceite y algo de líquido corrosivo
9. Seal PTFE, RPTFE, PPL
10. Opción de bloqueo
11. Inspección y prueba según API598
Otros también fabricamos válvula de bola de brida, válvula de compuerta, válvula de globo, verificación
Válvula, válvula de hidrante de fuego, válvula de refuerzo, válvula de bola totalmente soldada e Y
PIELO., ETC.
| Forma | Tipo T, L válvula de bola de tres vías |
| DIEMETRO DE DIEMETRO NOMINAL DN (MM) | DN15-DN300 |
| Presión nominal | 1.6 2.5 4.0 Producto |
| Rango de líquido | Aire, agua, gas, petróleo y Medio corrosivo de productos petroquímicos |
| Temperatura de trabajo | Sello duro: -40 --300 Sello suave: -40--180 |
| Derramamiento | 0 conforma a Ansib16.104 Standard |
| Material principal | Cuerpo de la válvula: WCB 304 316 316L Carrete: 304 316 316l |
| Forma de asiento | Sello duro móvil de acero inoxidable, Ptfe Soft Seal |
| Preparación de la superficie | Pulido |
| Dimensiones | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño | en | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | en | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | en | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | en | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | en | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Deje una posición para que la manija de la válvula gire.
2. No se puede usar para acelerar.
Las válvulas de bola con mecanismos de transmisión deben instalarse en posición vertical.
El principio de funcionamiento de una válvula de bola de tres vías con brida de acero al carbono es rotar la válvula para que se abra o cierre. Los interruptores de la válvula de bola son livianos, de tamaño pequeño, se pueden hacer en diámetros grandes, confiables en sellado, estructura simple, fácil de mantener y la superficie de sellado y la superficie esférica a menudo se encuentran en un estado cerrado, que no es fácilmente erosionado por los medios. Son ampliamente utilizados en varias industrias.
Las válvulas de bola de tres vías se usan principalmente en tuberías para cortar, distribuir y cambiar la dirección de flujo de los medios.
La válvula de bola de tres vías es un tipo de válvula de pelota relativamente nuevo, que tiene algunas ventajas únicas en su estructura, como la apertura y el cierre sin fricción, el desgaste de bajo sellado y el pequeño par de apertura y cierre. Esto puede reducir las especificaciones del actuador acompañante.
Equipado con un actuador eléctrico múltiple, puede lograr el ajuste y el corte apretado del medio. Ampliamente aplicable a condiciones de trabajo como petróleo, químicos, suministro de agua urbana y drenaje que requieren un límite estricto.
