El cuerpo de la válvula de bola de rosca interna de tres vías de acero inoxidable JOEPAI se fabrica mediante fundición de precisión de acero inoxidable CF8 o CF8M. Material CF8 (SS304): Adecuado para medios que incluyen agua, aire, así como soluciones ácidas y alcalinas débiles. Material CF8M (SS316): Diseñado para ambientes que contienen cloruro, agua de mar y medios químicos altamente corrosivos.
El cuerpo de la válvula de fundición de esta válvula de bola de tres vías presenta un espesor de pared uniforme y un acabado superficial superior, lo que elimina eficazmente las zonas muertas donde se podrían acumular los medios. Es una opción ideal para condiciones de trabajo higiénicas, como tuberías de agua purificada para productos farmacéuticos y sistemas de tuberías de calidad alimentaria. Cada válvula se somete a pruebas de resistencia de la carcasa e inspección de estanqueidad antes de la entrega en fábrica, lo que garantiza cero riesgos de fugas externas incluso en condiciones de funcionamiento de alta presión.

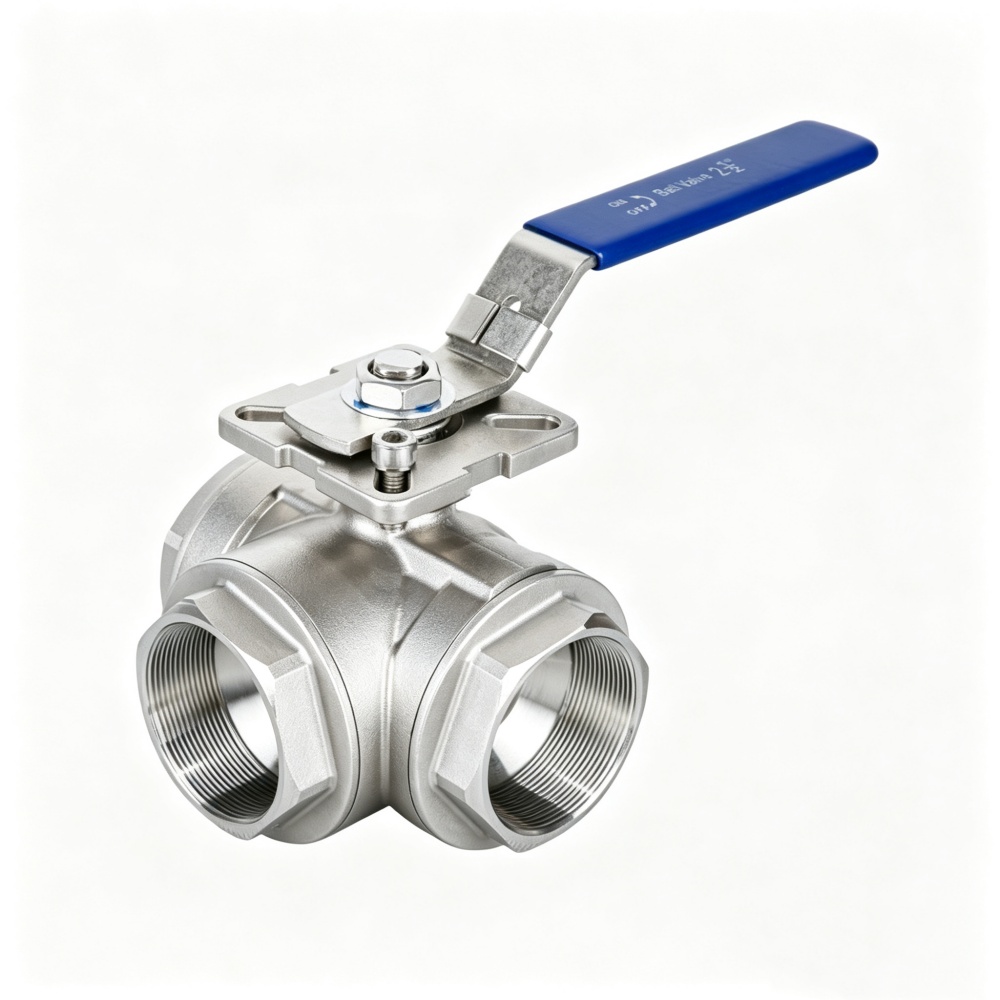

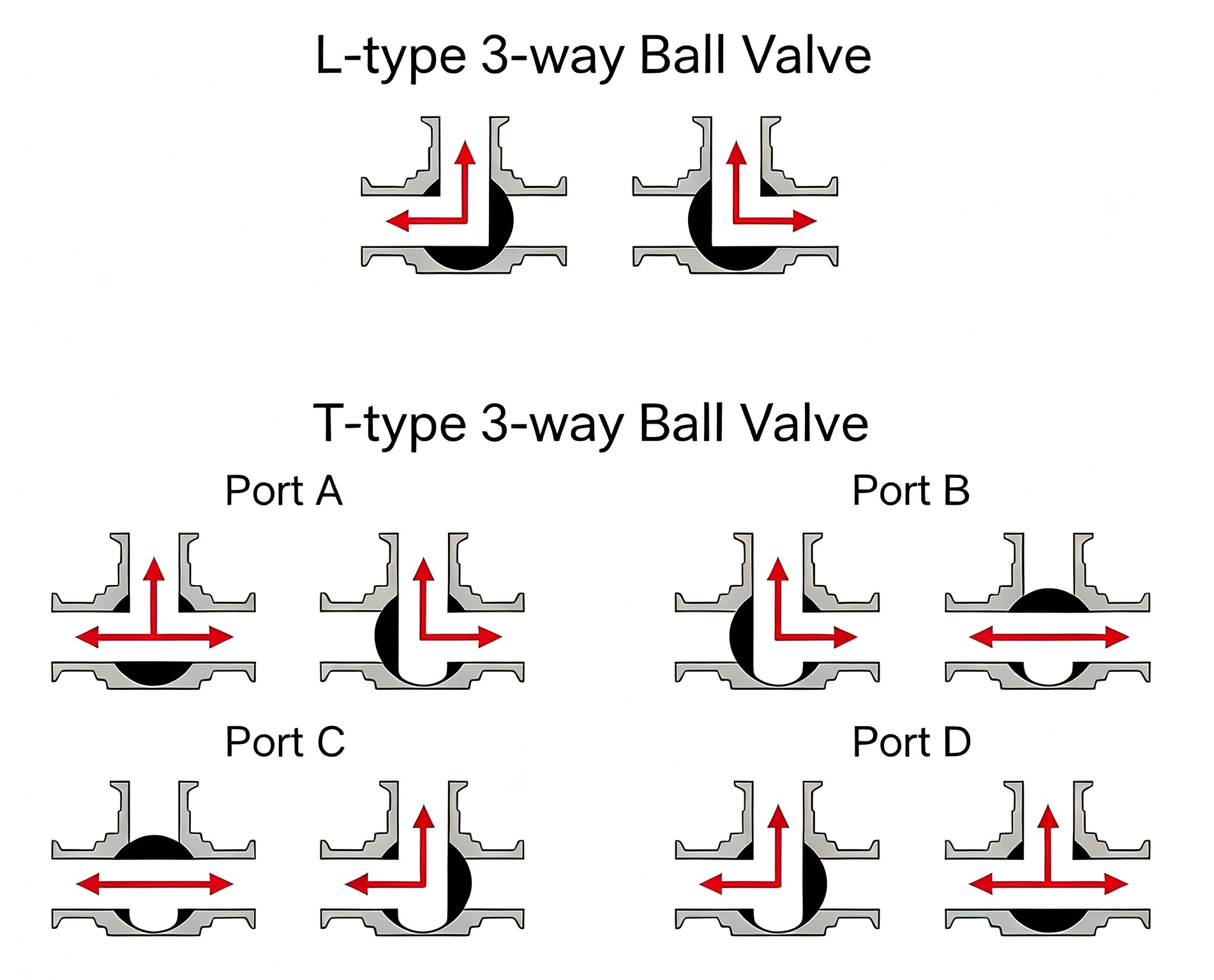

1.Esta válvula de bola de rosca hembra de tres vías de acero inoxidable está disponible con diseños de canal de flujo de puerto L y puerto T. Ambas versiones funcionan con una manija giratoria de 90° y cuentan con indicadores claros de dirección del flujo.
Válvula de bola de tres vías con puerto L: Permite cambiar entre una entrada y dos salidas. Las aplicaciones típicas incluyen conmutación de derivación de bomba, conmutación de circulación de muestreador en línea y operación alterna de dos filtros. Las válvulas de bola con puerto L se utilizan ampliamente en paneles de distribución de gas para cambiar rápidamente entre el suministro de gas principal y el de reserva.
Puerto Ttres víasVálvula de bola: Admite dos modos de trabajo: una entrada dividida en dos salidas o dos entradas combinadas en una salida. Se adapta a la conmutación de llenado/descarga de tanques, a la circulación alterna de medios fríos y calientes en intercambiadores de calor y a la combinación de líneas de alimentación duales antes de la mezcla. En los patines de dosificación de productos químicos, las válvulas de bola con puerto en T facilitan la inyección alternativa de dos reactivos químicos para lograr una dosificación precisa cuando se combinan con sistemas de control automático.

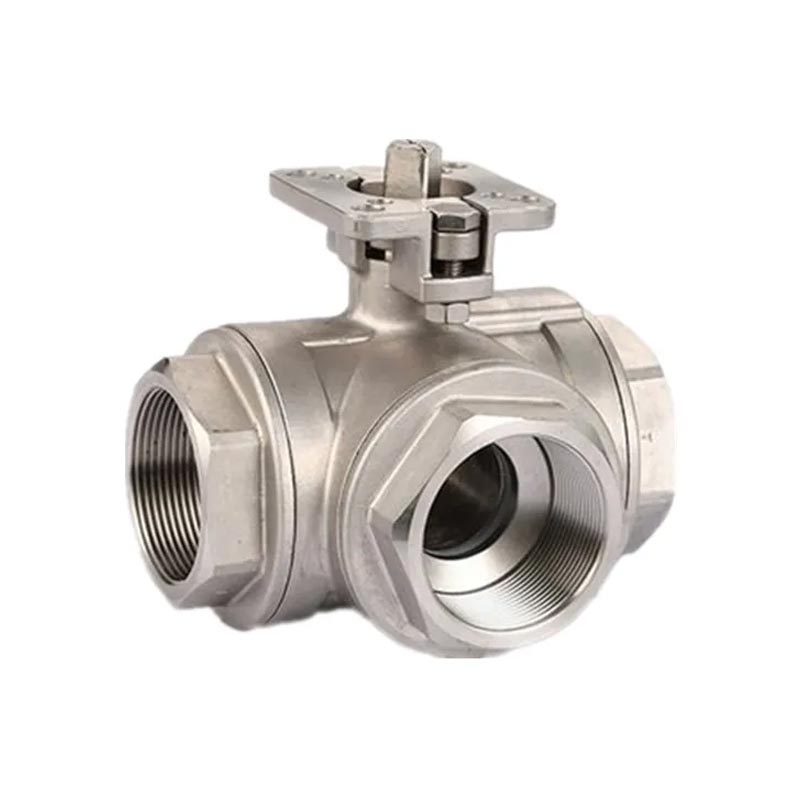

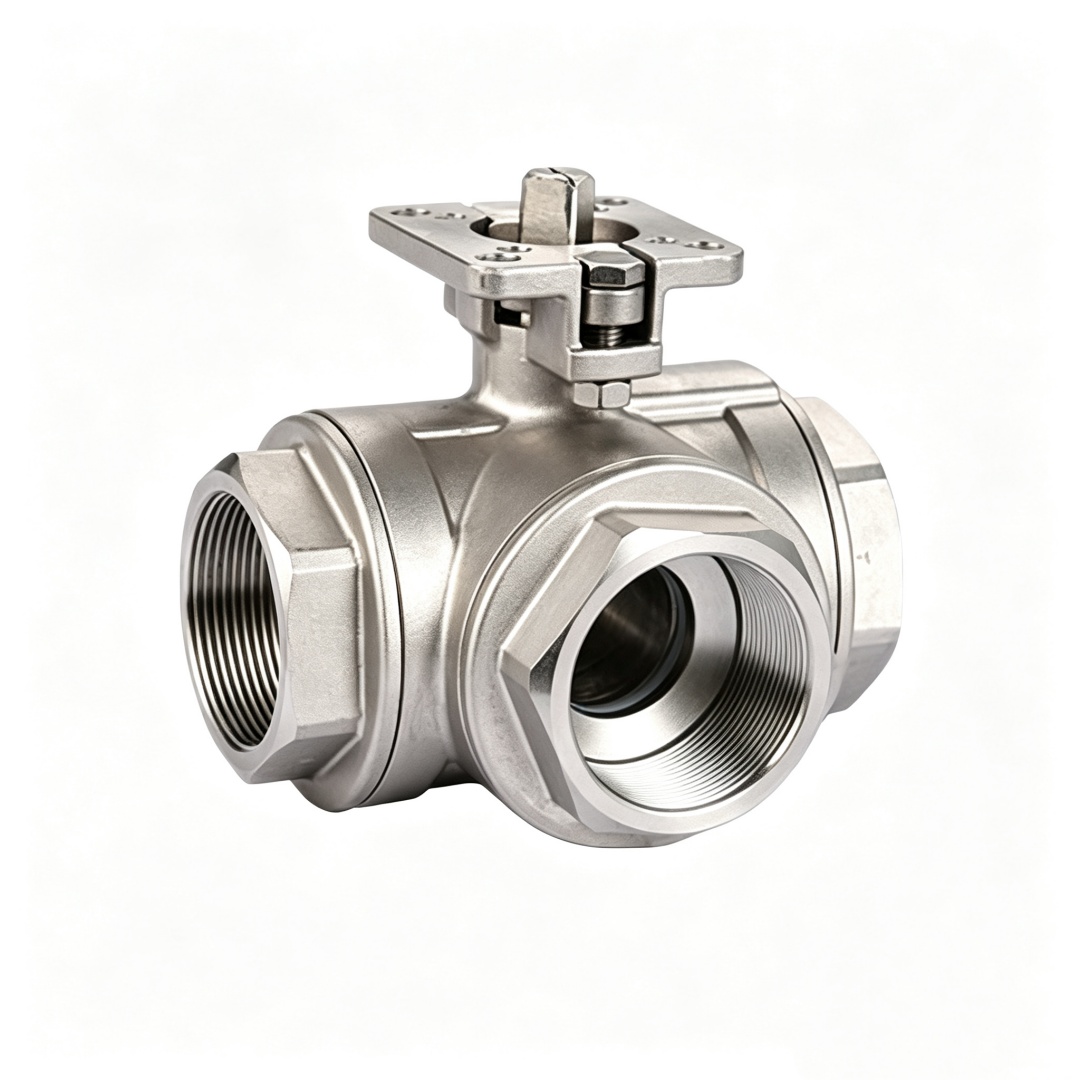

2.La parte superior de esta válvula de bola de rosca hembra de tres vías de acero inoxidable adopta unPlataforma alta de montaje directo estándar ISO 5211. Las dimensiones de las bridas de la plataforma de montaje coinciden perfectamente con las de los actuadores neumáticos y eléctricos. Los actuadores se pueden instalar directamente sin soportes ni acoplamientos adicionales, lo que reduce drásticamente las tolerancias de instalación y ahorra espacio de instalación.

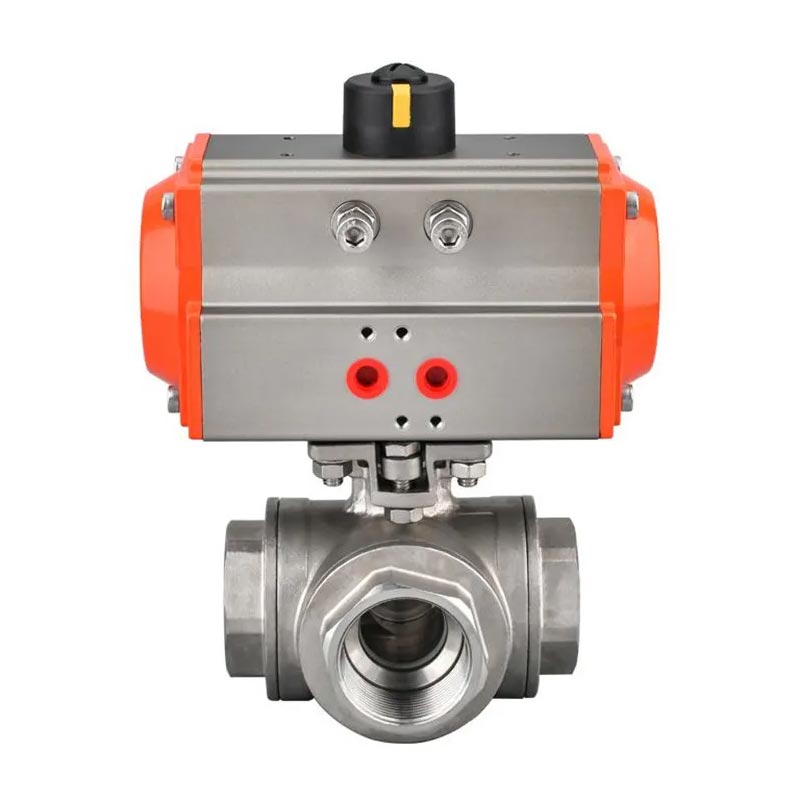

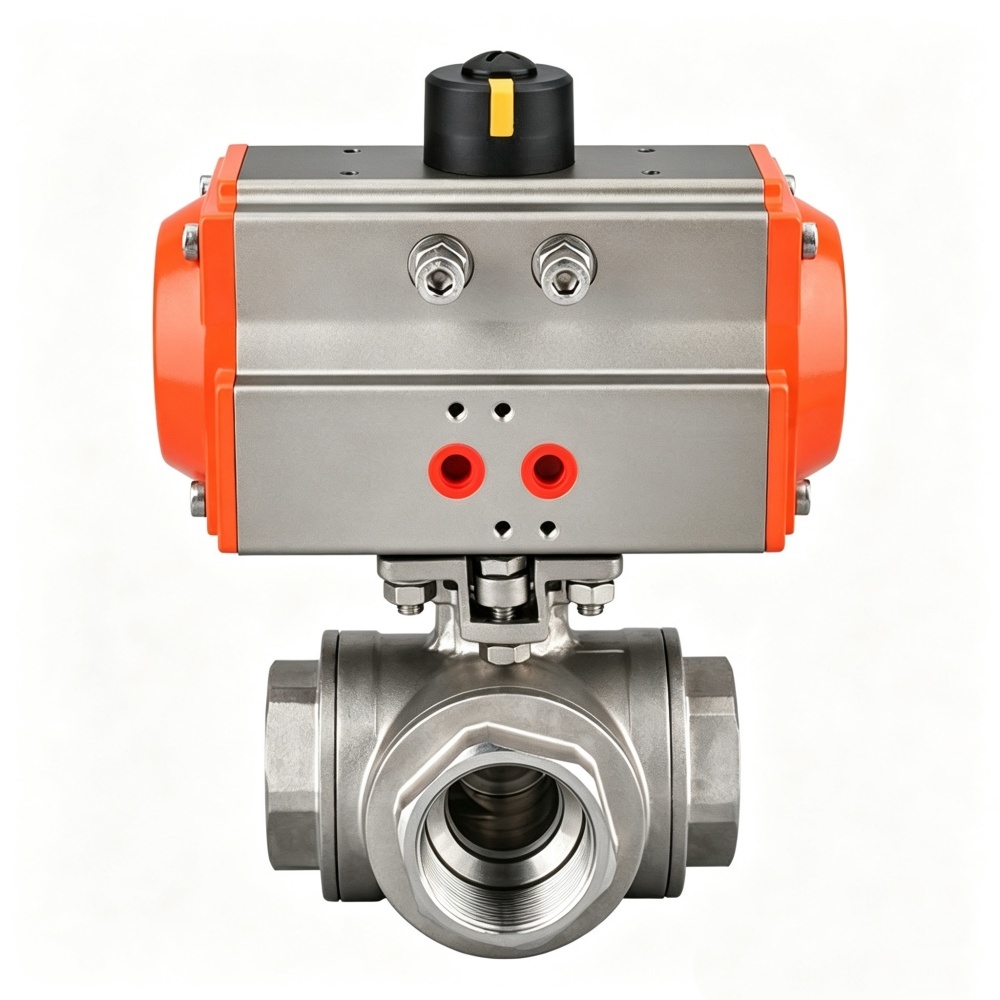

La válvula se puede controlar manualmente mediante una manija y también se puede equipar con actuadores neumáticos o eléctricos como opción para realizar un control remoto de encendido y apagado.
Todas las válvulas se someten a pruebas de estanqueidad y verificación de la precisión de la rosca antes de salir de fábrica.
Proporcionar certificación de materiales, dibujos dimensionales y orientación de instalación.
Apoyar la certificación del mercado global (CE/ISO/RoHS, etc.)
Los servicios de personalización de moldes OEM/ODM/privados están completamente abiertos para satisfacer las necesidades de diversos proyectos de ingeniería.
| Material de las piezas principales | ||
|---|---|---|
| No | Nombre de las piezas | Material |
| 1 | Cuerpo | CF8M; CF8 |
| 2 | Capó | CF8M; CF8 |
| 3 | Pelota | CF8M; CF8 |
| 4 | Asiento | PTFE; PPL |
| 5 | Provenir | CF8M; CF8 |
| 6 | Embalaje | PTFE |
| 7 | Empaquetadora | PTFE |
| 8 | Tuerca de glándula | CF8M; CF8 |
| 9 | Manejar | CF8M; CF8 |
| 10 | tablero de dirección | Aluminio |
| 11 | Tuerca | CF8M; CF8 |
| 12 | Dispositivos de bloqueo | CF8M; CF8 |
| 13 | funda de cuero | Plástico |
| Especificación | |
|---|---|
| Nombre del producto | Válvula de bola en T/tres vías de plataforma alta |
| Modelo | Q14F/Q15F |
| Diámetro nominal | DN15~DN100 |
| Presión nominal | 1,6Mpa~6,4Mpa/1000WOG |
| Tipo de estructura | Tipo de bola |
| Tipo de conexión | Brida, rosca interior |
| Temperatura de trabajo | ≤260ºC (-20~180ºC~260ºC) |
| Manera de acción | Manual, eléctrico, neumático. |
| Material del cuerpo | Acero fundido, acero inoxidable. |
| Estándar de diseño | Estándar chino; ANSI; JIS; ESTRUENDO |
| Medios de aplicación | Agua, petróleo, gas, líquido. |
| Tipo de hilo | G.NPT.BSPT.BSP.DIN259/2999 |
| Válvula de bola de acero inoxidable de tres vías roscada Q14F adecuada medio | Agua, petróleo, gas y algunos líquidos corrosivos (W. O. G) |
R: El puerto L cambia el flujo entre dos salidas (común para derivación de bomba o conmutación de muestreador). El puerto en T permite que el flujo desde una entrada se divida en dos salidas, o fusione dos entradas en una salida, ideal para llenado/vaciado de tanques o duplexación de filtros.
R: El asiento de PTFE tiene una clasificación de hasta 200 °C, adecuado para vapor saturado. Para vapor sobrecalentado por encima de 200°C, seleccione nuestra versión con asiento metálico.
R: NPT (EE. UU.), BSPT (Reino Unido/Australia), BSPP (Europa) y DIN2999 (Alemania). Especifique el estándar de hilo al realizar el pedido.
R: Sí, el cuerpo CF8M con asientos de PTFE cumple con los requisitos sanitarios. Acabado superficial adicional (Ra ≤ 0,8μm) y pasivación disponibles bajo pedido.
