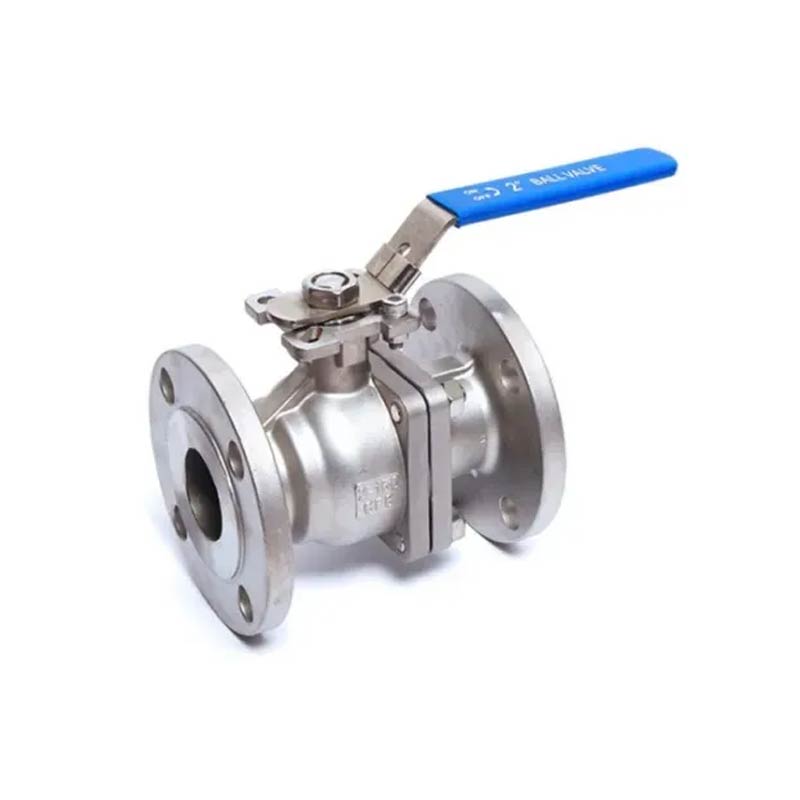

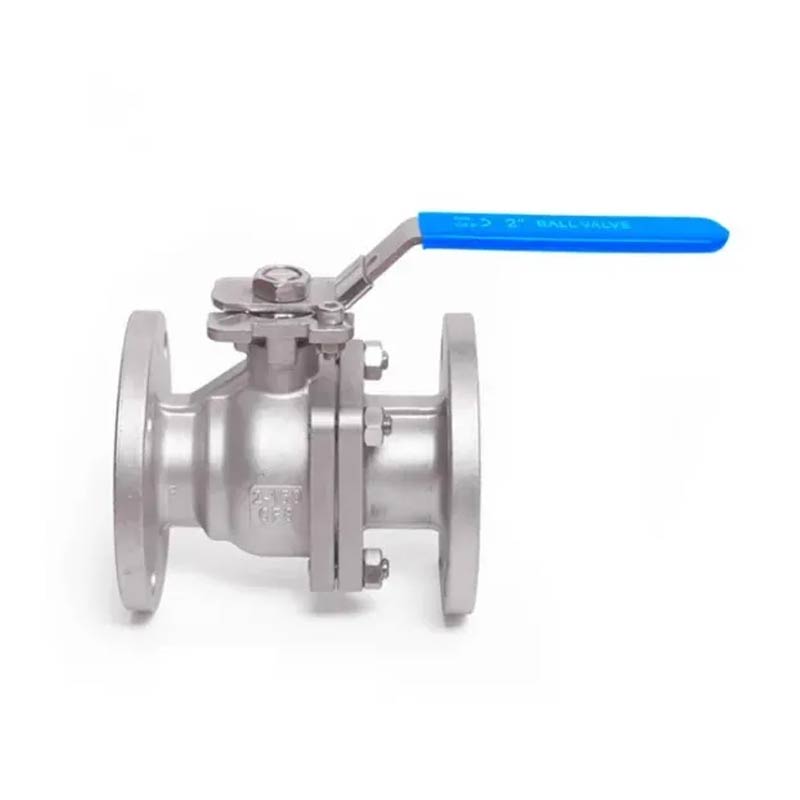

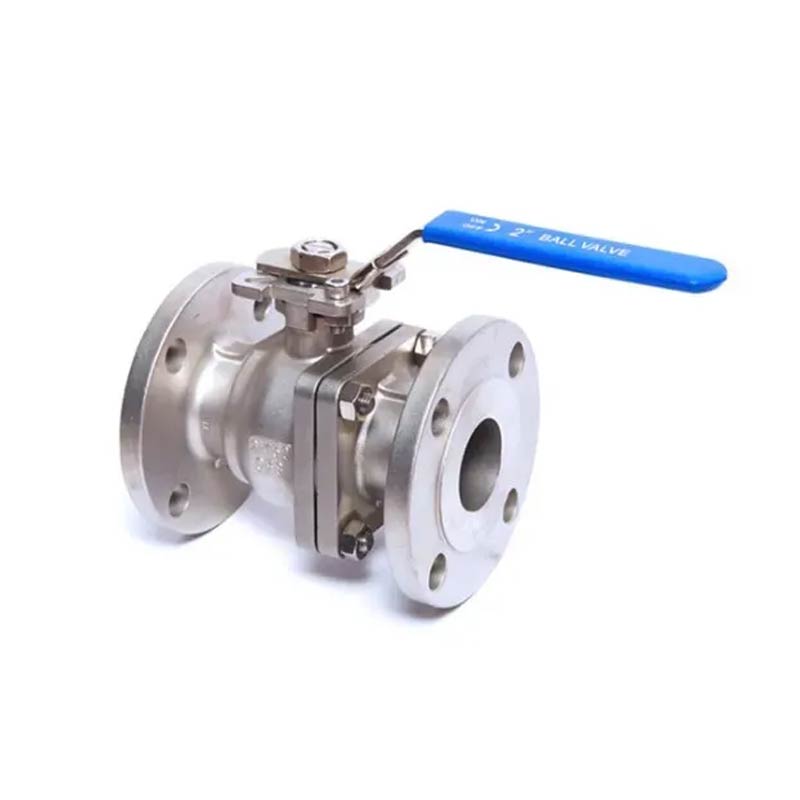

JOEPAI es un fabricante líder de válvulas. El principio de funcionamiento de la válvula de bola flotante con brida de acero inoxidable ANSI CLASS150LB es abrir o cierre la válvula girando el núcleo de la válvula. Los interruptores de válvula de bola son ligero, de tamaño pequeño, se puede fabricar en diámetros grandes, fiable en Sellado, estructura simple, fácil de mantener, y la superficie de sellado y La superficie esférica suele estar en un estado cerrado, que no se corroe fácilmente. por los medios. Son ampliamente utilizados en diversas industrias. Válvulas de bola con brida tienen sus ventajas únicas, como interruptores sin fricción, menos desgaste en sellos, pequeño torque de apertura y cierre y la capacidad de reducir el tamaño del actuador. Ampliamente utilizado en ciudades petroquímicas con estrictas normas de agua. necesidades de abastecimiento y drenaje.
La resistencia del fluido es pequeña y su coeficiente de resistencia es igual a el de un segmento de tubería de la misma longitud.
Estructura simple, tamaño pequeño y peso ligero.
Es muy confiable. El plástico se utiliza ampliamente como material de superficie de sellado. Para válvulas de bola, con buen rendimiento de sellado. También ha sido ampliamente utilizado en sistemas de vacío.
Fácil de operar, apertura y cierre rápidos, solo es necesario girar 90° desde Completamente abierto a completamente cerrado, conveniente para control remoto.
Fácil de mantener, la estructura de la válvula de bola es simple y el anillo de sellado es generalmente móviles, lo que hace que el desmontaje y reemplazo sean relativamente convenientes.
Cuando la válvula está completamente abierta o completamente cerrada, las superficies de sellado de la la bola y el asiento de la válvula están aislados del medio. Cuando el medio pasa a través, la superficie de sellado de la válvula no se corroerá.
Ampliamente aplicable, con diámetros que van desde unos pocos milímetros hasta unos pocos metros, y adecuado para aplicaciones que van desde alto vacío hasta alto presión.
1. Estándar de diseño y fabricación: API 6D, API 608, BS 5351.
2. Estándar de presión y temperatura: ASME B16.34.
3. Estándar de dimensiones cara a cara: ASME B16.10.
4. Estándar de brida: ASME B16.5, ASME B16.47.
5. Estándar de prueba e inspección: API 598, API 6D.
| Nombre del producto | Válvula de bola con brida flotante de 2 piezas de acero inoxidable Ansi de 150 lb |
| 1. Materiales | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB, etc. |
| 2. Tamaño | 1/2~8 pulgadas (DN15~DN200) |
| 3. Estándar de hilo | ISO9001 y CE, TS |
| 4. Puerto | Puerto completo |
| 5. Presión de trabajo | 150 libras ~ 1500 libras |
| 6. La conexión finaliza | Brida |
| 7. Temperatura de trabajo. | -20~300ºC, o según los requisitos del cliente para diferentes industria. |
| 8. Medio adecuado | Agua, Gas Natural, Petróleo y algún líquido corrosivo |
| 9. Operado | Operado por manija, el dispositivo de bloqueo es opcional |
| 10. Inspección y pruebas | Según API598 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
