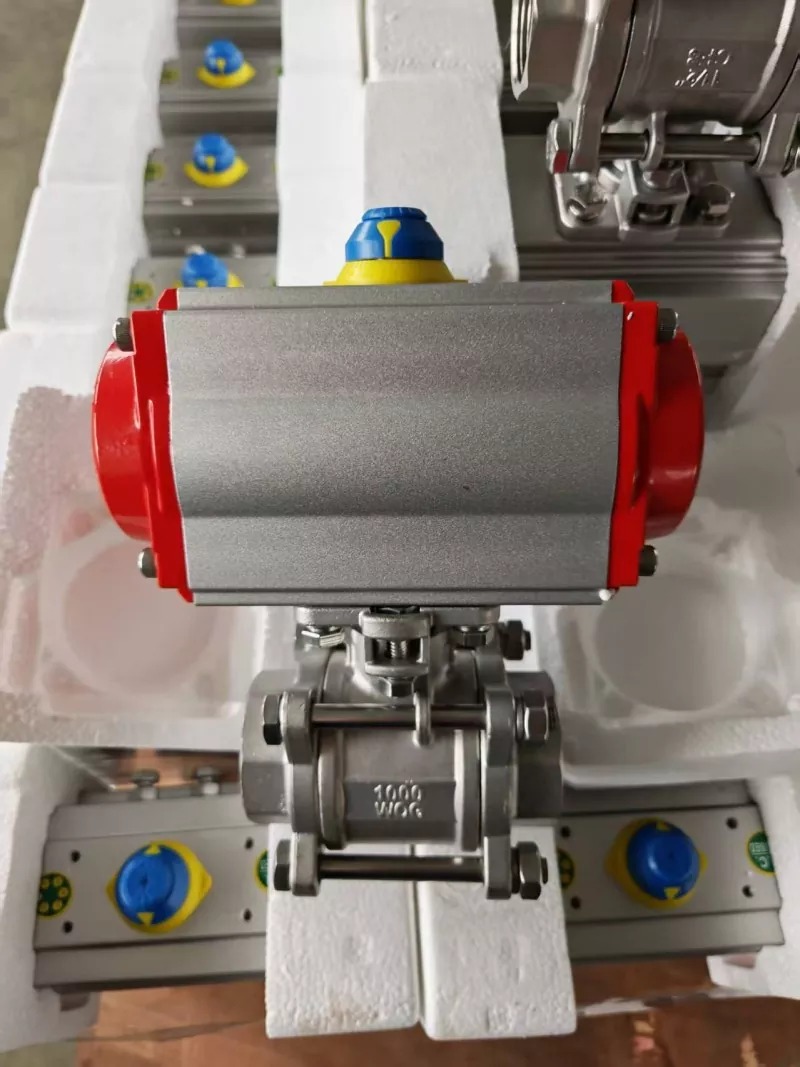

ElVálvula de bola neumática de 3 piezasCombina una construcción de cuerpo de tres piezas de alta resistencia con un actuador neumático compacto de ciclo alto. Diseñada para aplicaciones de control de encendido/apagado y de modulación, esta válvula ofrece cero fugas, baja caída de presión y una larga vida útil en entornos de proceso exigentes.
Disponible con sello blando de PTFE o sello duro de metal, y compatible con actuadores de simple efecto (retorno por resorte) o de doble efecto, la válvula de bola neumática de 3 piezas Joepai ofrece una automatización flexible para su sistema de tuberías.
|
Característica |
Beneficio |
|
Diseño de cuerpo de 3 piezas |
Fácil mantenimiento en línea: reemplace asientos/sellos sin quitar las tuberías |
|
bola flotante |
Sellado fiable bajo alta presión |
|
Sello duro de PTFE o metal |
Fuga cero (≤0,0005 ml/h, ANSI Clase VI) |
|
Paso total/paso reducido |
Caída de presión mínima, ahorro de energía. |
|
De simple efecto (retorno por resorte) |
A prueba de fallos: se cierra automáticamente en caso de pérdida de aire. |
|
Doble efecto |
Mayor par, ciclos más rápidos |
|
Amplio rango de temperatura |
-40 ℃ a 425 ℃ (PTFE al sello metálico) |
|
Conexiones multiestándar |
Brida ANSI/DIN/JIS o roscada |
El actuador neumático utiliza aire comprimido para girar la válvula de bola 90° para control de apertura/cierre. A continuación se muestra el principio de funcionamiento estándar para actuadores de doble y simple efecto.
Sin resorte: requiere suministro de aire en ambos lados para su funcionamiento
|
Acción |
aire suPuerto de aplicación |
Puerto de escape |
Movimiento del pistón |
Estado de la válvula |
|
Válvula abierta |
Puerto 2 |
Puerto 4 |
Los pistones se mueven hacia afuera |
Abierto |
|
Cerrar válvula |
Puerto 4 |
Puerto 2 |
Los pistones se mueven hacia adentro |
Cerrado |

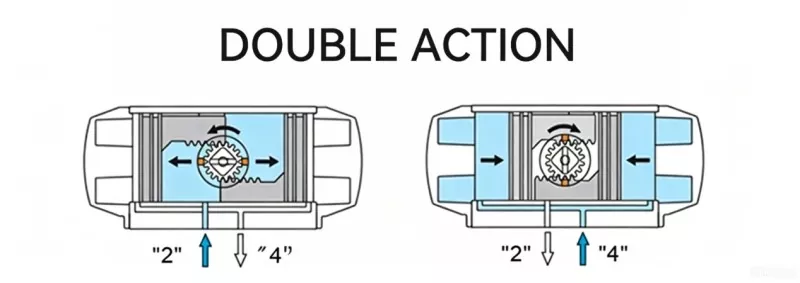

Descripción del diagrama (doble efecto):
Puerto 2 = admisión para abrir la válvula: el aire comprimido separa dos pistones
Puerto 4 = entrada para cerrar la válvula: el aire comprimido impulsa dos pistones hacia el centro
El resorte proporciona un cierre a prueba de fallas cuando se pierde el suministro de aire.
|
Acción |
aire suPuerto de aplicación |
Puerto de escape |
Estado de primavera |
Estado de la válvula |
|
Válvula abierta |
Puerto 2 |
Puerto 4 |
Resorte comprimido |
Abierto |
|
Cerrar válvula |
El aire sale del puerto 2 y se libera por resorte. |
Puerto 4 (opcional) |
la primavera se extiende |
Cerrado |

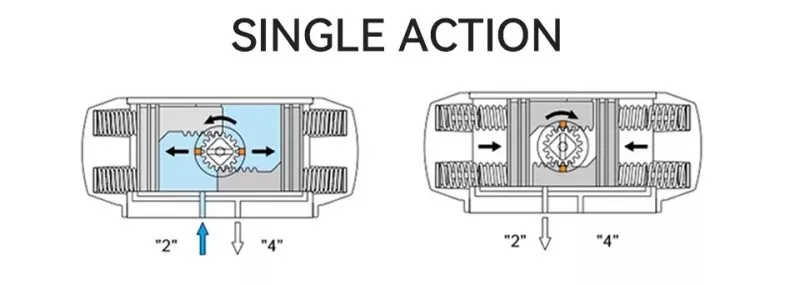

Descripción del diagrama (simple efecto):
Puerto 2 = admisión para abrir la válvula: la presión del aire comprime el resorte y mueve los pistones hacia afuera
Puerto 4 (o cámara de resorte) = cuando el aire sale del puerto 2, la fuerza del resorte devuelve los pistones a la posición cerrada
Tasa de fuga estática ≤0,0005 ml/h, cumpliendo con el estándar ANSI Clase VI. Sello blando de PTFE para medios generales, sello duro metálico para medios abrasivos o de alta temperatura.

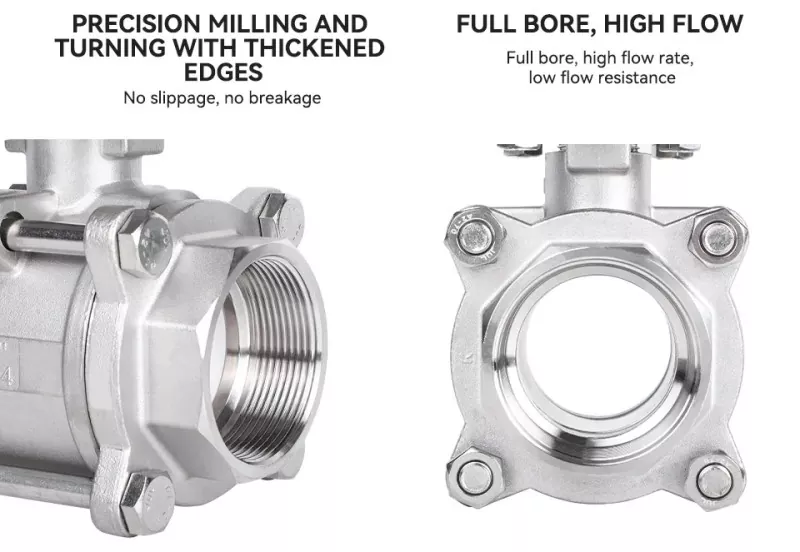

El diseño de paso total proporciona una ruta de flujo de tubería casi recta, lo que reduce la pérdida de presión del sistema y ahorra energía de bombeo.
Materiales del cuerpo: Acero al carbono, WCB, SS304, SS316L. El tratamiento anticorrosión especial prolonga la vida útil en agua, petróleo, gas y medios corrosivos suaves.
Posicionador: señal de 4-20 mA para control de modulación, precisión ±0,1 %
Interruptores de límite: retroalimentación de posición abierta/cerrada
Válvula solenoide: 24 V CC / 220 V CA para control remoto de encendido/apagado
FRL (Filtro, Regulador, Lubricador): suministro de aire limpio y regulado
El monitoreo inteligente integrado proporciona una advertencia de falla con hasta 180 horas de anticipación, lo que reduce el tiempo de inactividad no planificado en más del 40 %.
|
Parámetro |
Valor |
|
Tipo de válvula |
|
|
Rango de tallas |
DN6 a DN100 (3/8" a 4") |
|
Clasificación de presión |
PN16/PN25/PN40/PN63 |
|
Material del cuerpo |
SS304 / SS316 / Acero al carbono WCB |
|
Material del asiento |
PTFE (blando) / PEEK o metal (sello duro) |
|
Rango de temperatura |
-40 ℃ a 425 ℃ |
|
Conexiones finales |
Bridadas (ANSI/DIN/JIS) o roscadas (NPT/BSP) |
|
Tipo de actuador |
Neumático: de simple efecto (retorno por resorte) o de doble efecto |
|
Identificación del puerto |
Puerto 2 y Puerto 4 (estándar de la industria) |
|
Accesorios opcionales |
Válvula solenoide, interruptor de límite, posicionador, FRL |
Procesamiento petroquímico y químico
Transmisión de gas municipal
Tratamiento de agua y aguas residuales.
Generación de energía
Alimentación y farmacia (versión sanitaria disponible)
Metalurgia y control de fluidos industriales.
|
Servicio |
Detalles |
|
Garantía |
12 meses desde la fecha de envío (materiales y mano de obra) |
|
Ingeniería personalizada |
Modificación bajo demanda para aplicaciones únicas |
|
Apoyo técnico |
24 horas al día, 7 días a la semana por correo electrónico o línea directa |
|
OEM/ODM |
Disponible: diseño de moldes, selección de materiales, integración de accesorios. |
Listo para automatizar su proceso con confianzaVálvulas de bola neumáticas de 3 piezas?
Correo electrónico:ventas@joepaivalve.com
Línea directa:+86 19957707725
Solicite una cotización hoy: díganos su medio, presión, temperatura y accesorios requeridos (válvula solenoide, interruptor de límite, posicionador, FRL).
