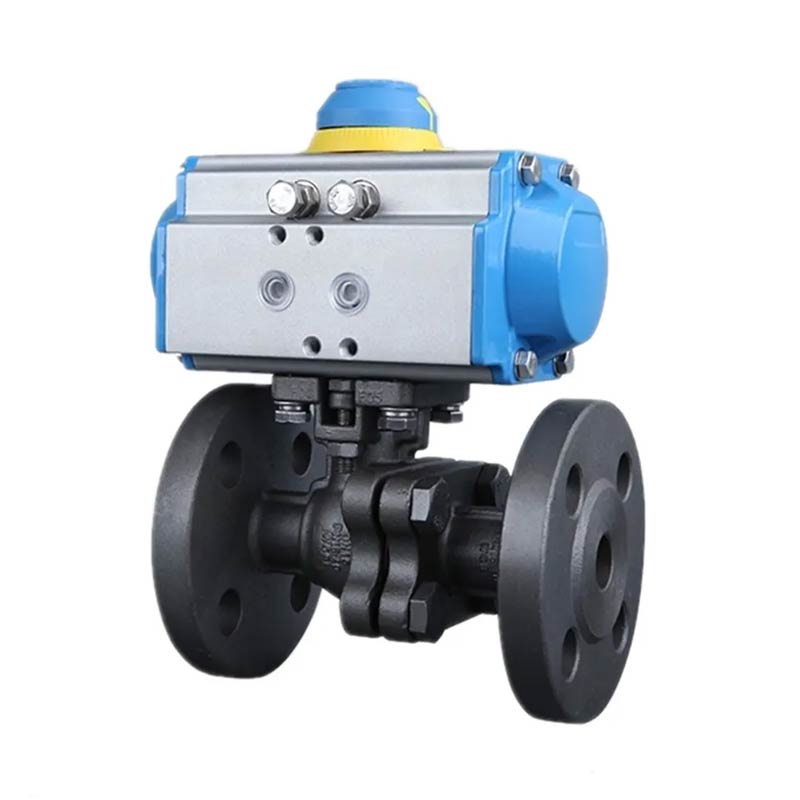

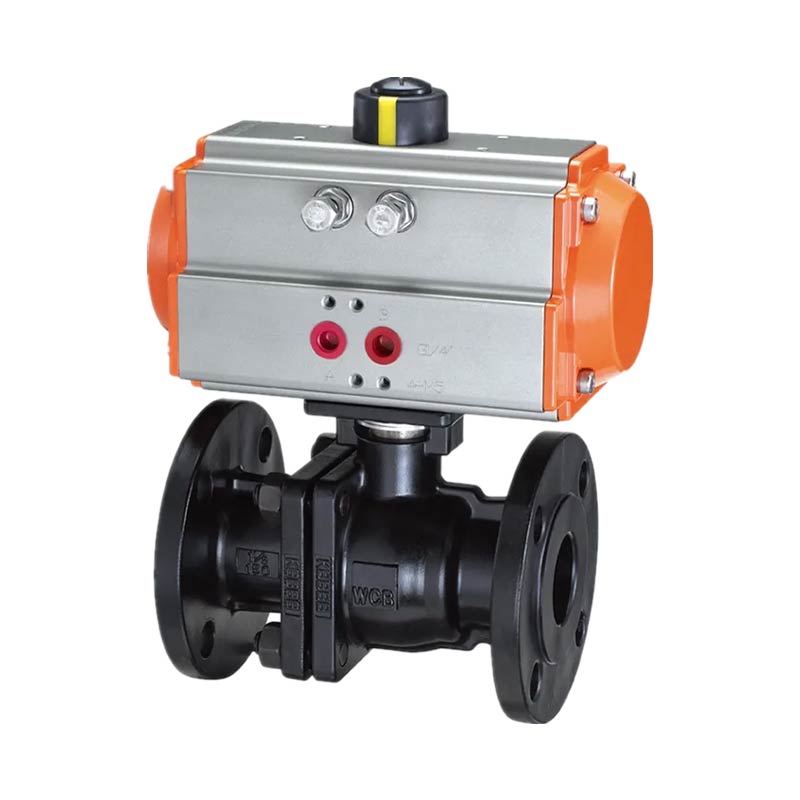

Válvula de bola con brida de 2 piezas de acero fundido accionada neumáticamente

La válvula de bola con brida de acero fundido de 2 piezas accionada neumáticamente duradera de JOEPAI se utiliza principalmente para cortar o conectar medios en tuberías, y también se puede utilizar para la regulación de fluidos y controlar. Entre ellos, la válvula de bola en forma de V sellada duramente tiene una fuerte resistencia al corte. fuerza entre su núcleo en forma de V y el asiento metálico de la aleación dura soldada, que es particularmente adecuado para medios que contienen fibras, pequeños sólidos partículas, etc. La válvula de bola multidireccional en la tubería no solo puede Controle de manera flexible la fusión, división y cambio de la dirección del flujo. del medio, pero también cerrar cualquier canal para conectar los otros dos canales. Este tipo de válvula generalmente debe instalarse horizontalmente en tuberías.

Válvula de bola accionada neumáticamente con brida de acero fundido 2PC, la superficie del acero al carbono El cuerpo de la válvula de bola de sello duro adopta tecnología de pulverización avanzada y, a través de Tratamiento de diversas condiciones de trabajo, la mayor dureza puede alcanzar HRC78. El tratamiento de la superficie de sellado del asiento de la válvula puede lograr un máximo Dureza de HRC72. La bola y el asiento de la válvula están emparejados y rectificados, y todos Las áreas de sellado de toda la superficie de sellado de la válvula de bola son de precisión. suelo. Adecuado para medios de alta temperatura y alta presión como agua, vapor, petróleo, carbón, fibra, medios viscosos y corrosivos, así como medios con partículas. Las válvulas de bola selladas de metal tienen dos estructuras: bola flotante y bola fija. El anillo de asiento de metal hace contacto con la superficie esférica y un La carga uniforme del resorte actúa sobre el anillo del asiento para formar un sello entre el asiento. anillo y la superficie esférica. La válvula de bola con brida de 2 piezas de acero al carbono expande el sello auxiliar debido a la carga del resorte, logrando el sellado entre el cuerpo de la válvula y el asiento La carga del resorte es suficiente para proporcionar una Sello confiable entre el asiento de la válvula y la esfera. Bajo baja presión condiciones, se puede diseñar un sistema de inyección de grasa de sellado entre superficie de sellado del asiento de la válvula y la esfera.

Características del producto:

La válvula de bola con brida de 2 piezas de acero fundido accionada neumáticamente está diseñada específicamente para sistemas de control de fluidos de automatización industrial. Este producto integra un cuerpo de válvula de acero fundido de alto rendimiento con un actuador neumático de alta eficiencia, logrando una durabilidad, sellado y control de apertura y cierre rápidos excepcionales. Las características clave incluyen:

1. Equipado con un actuador neumático de doble acción o retorno por resorte (simple efecto) de alto rendimiento, ofrece una respuesta rápida y una salida de par alta, lo que permite una rotación y apertura y cierre rápidos de 90 grados, satisfaciendo las demandas del control de automatización de alta frecuencia.

2. El cuerpo de la válvula está moldeado y mecanizado con precisión a partir de acero fundido de alta calidad (como WCB), lo que ofrece una resistencia mecánica y una resistencia al impacto excepcionales, lo que lo hace adecuado para aplicaciones de media y alta presión y entornos industriales hostiles.

3. El diseño de cuerpo dividido de dos piezas es compacto y liviano, lo que facilita la instalación, el mantenimiento y la rápida extracción y reemplazo del núcleo interno de la válvula, lo que reduce significativamente los costos de mantenimiento a largo plazo.

4. El asiento de la válvula, construido con politetrafluoroetileno (PTFE) reforzado o material de sellado metálico, forma un sello sin fugas con la bola pulida con precisión, lo que garantiza un cierre confiable en una amplia gama de presiones y medios agresivos.

5. Los diseños de paso total o reducido minimizan la resistencia al flujo, reduciendo efectivamente la pérdida de presión de la tubería y haciéndolas adecuadas para aplicaciones que requieren altos caudales.

6. Las conexiones de brida estándar (como ANSI, JIS y DIN) garantizan una fácil instalación. Estos productos se utilizan ampliamente en industrias como la de tratamiento de agua, petroquímica, generación de energía y fabricación de papel, controlando agua, vapor, petróleo, gas y ciertos medios corrosivos.

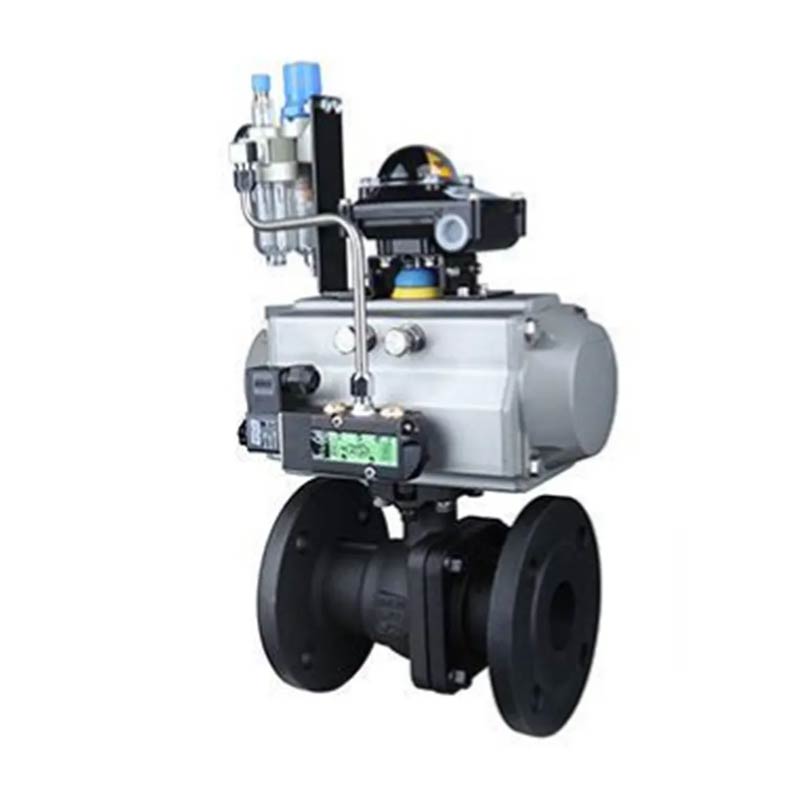

7. Pueden equiparse con accesorios como interruptores de límite, válvulas solenoides, válvulas reductoras de presión de filtro e indicadores de posición, lo que proporciona información en tiempo real sobre el estado de la válvula y permite la integración del sistema y el control de interbloqueo de seguridad.

Elija nuestras válvulas de bola con bridas neumáticas para proporcionar una solución de control de fluidos automatizada estable, eficiente y duradera.

Piezas y materiales principales

Dimensiones principales
