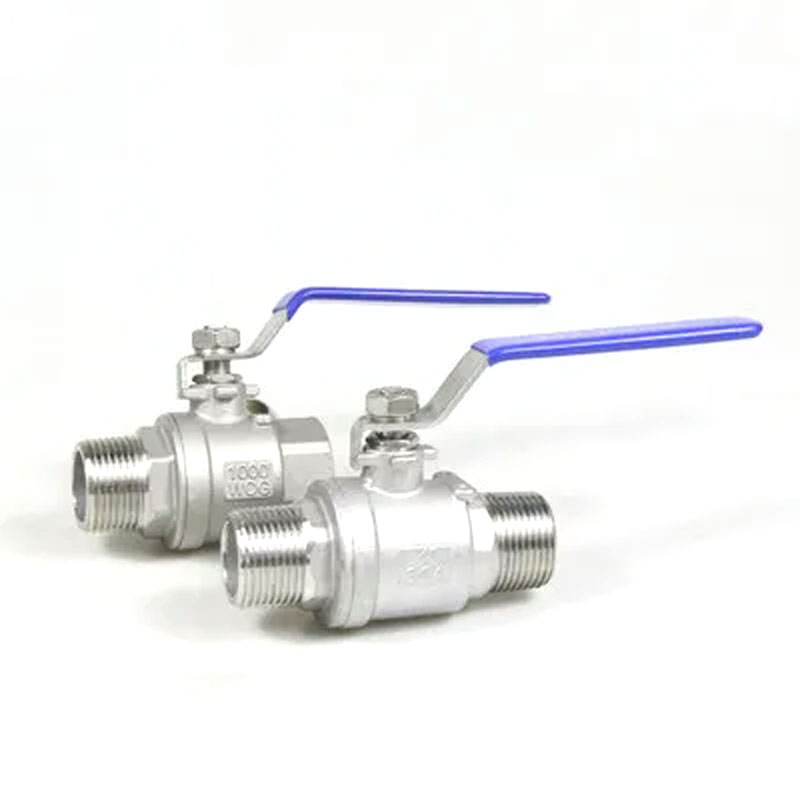

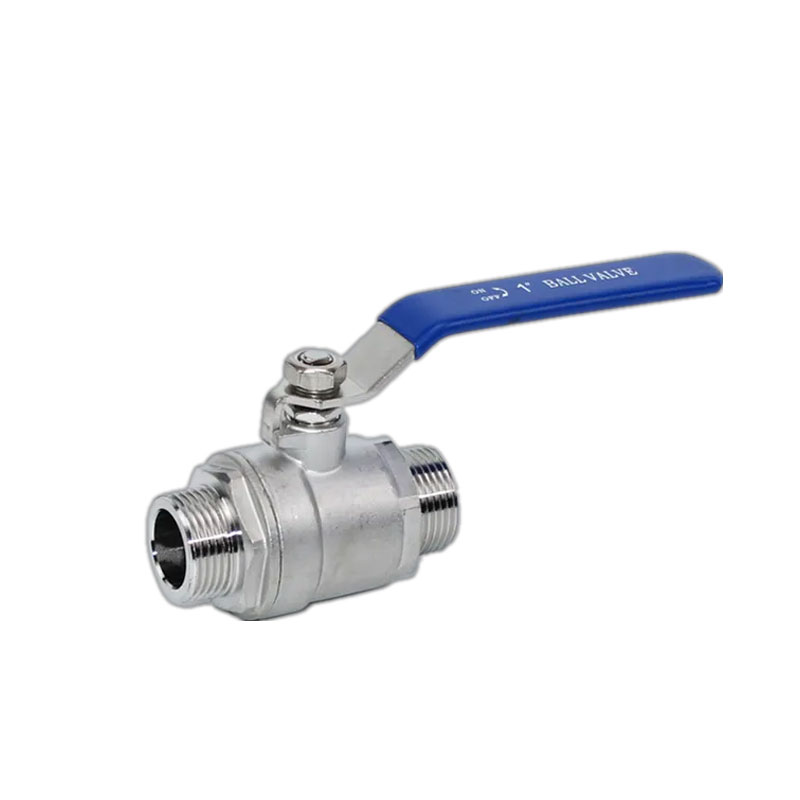

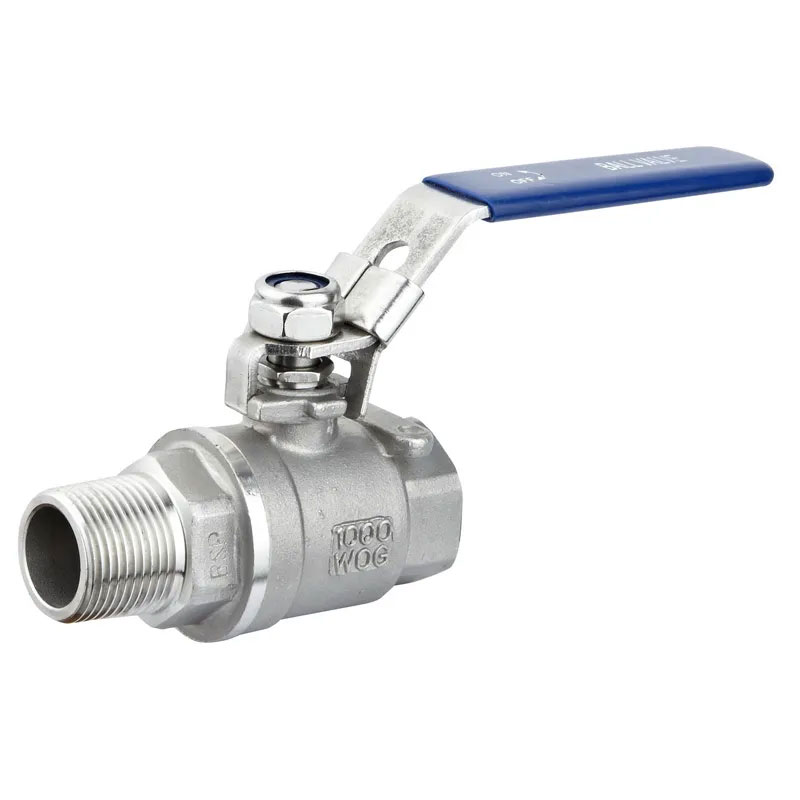

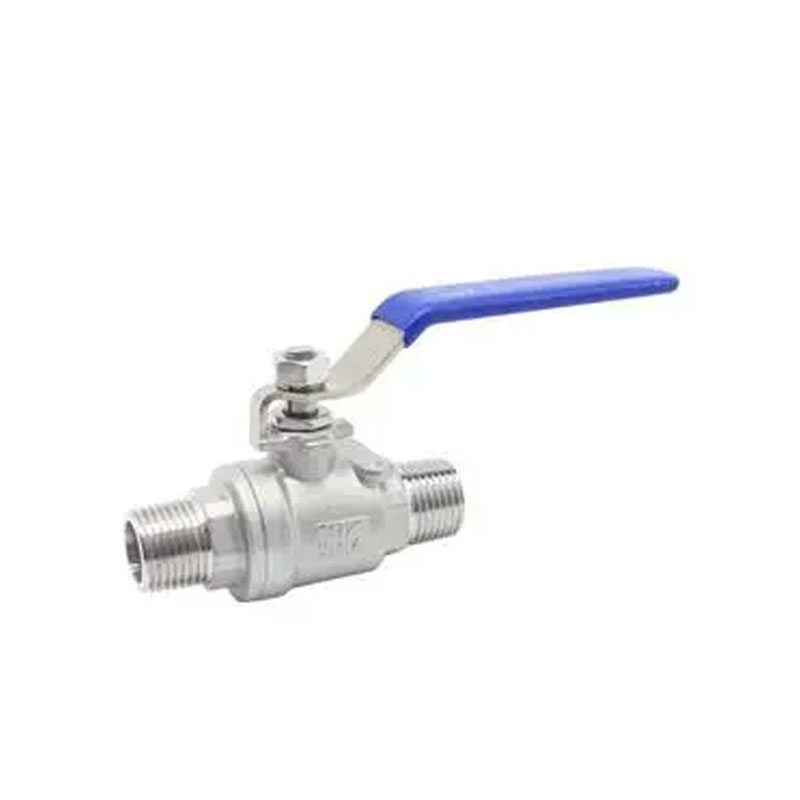

La válvula de bola de acero inoxidable de Joepai Pn64 producida por China Factory se utiliza para Cortar o conectar los medios en tuberías. Al seleccionar diferentes materiales, se puede aplicar a varios medios como agua, vapor, aceite, ácido nítrico, ácido acético, etc.
Clásico oficial: DN15-DN65
Material del cuerpo de la válvula: WCB 、 304、316
Estándar de hilo: NPT, BSPT, DIN259, DIN2999, ISO228 Clase A
Presión máxima: 6.4MPA
Real academia de bellas artesngo de temperatura: -20C ~ 232C
Medio adecuado: agua, aceite, aire y algunos líquidos corrosivos
Vástago de prueba de reventón/puerto completo
Órgano de casting de inversión
1000PSI (PN64) W.O.G
Estándar de material: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Cuerpo | WCB/CF8M/CF8 | 8 | Embalaje | Ptfe |
| 2 | Tapa | WCB/CF8M/CF8 | 9 | Glándula | SS304/SS |
| 3 | Asiento | Ptfe | 10 | Manejar | SS304/SS |
| 4 | Pelota | SS316/SS304/SS | 11 | Lavadora de primavera | SS304/SS |
| 5 | Provenir | SS316/SS304/SS | 12 | Nuez | SS304/SS |
| 6 | Empaquetadora | Ptfe | 13 | Pieza de bloqueo | SS304/SS |
| 7 | Arandela de empuje | Ptfe | 14 | Cubierta de plástico | Plástico |
| NPS | Dn | D | L | W | H | Real academia de bellas artes | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
La resistencia del fluido es mínima, con un coeficiente de resistencia equivalente al de un segmento de tubería de la misma longitud.
En diseño simple, de tamaño compacto y liviano.
Las superficies de sellado de la válvula de bola están hechas comúnmente de materiales plásticos, que ofrecen excelentes capacidades de sellado y se utilizan ampliamente en sistemas de vacío.
La válvula de bola de acero inoxidable PN64 presenta un mecanismo de apertura y cierre rápido, que requiere solo una rotación de 90 ° desde completamente abierta a completamente cerrada, lo que lo hace ideal para el control remoto.
Tiene una estructura directa, con anillos de sellado móviles, lo que permite un fácil desmontaje y reemplazo.
Cuando están completamente abiertas o cerradas, las superficies de sellado de la bola y el asiento de la válvula se aislan del medio, evitando cualquier erosión de las superficies de sellado de la válvula durante el flujo.
Con tamaños que van desde unos pocos milímetros hasta varios metros, es adecuado para su uso en entornos desde alta vacío hasta alta presión.
Nuestra válvula de bola ha encontrado un uso generalizado en todas las industrias como petróleo, productos químicos, generación de energía, fabricación de papel, energía nuclear, aeroespacial e incluso en la vida cotidiana.
