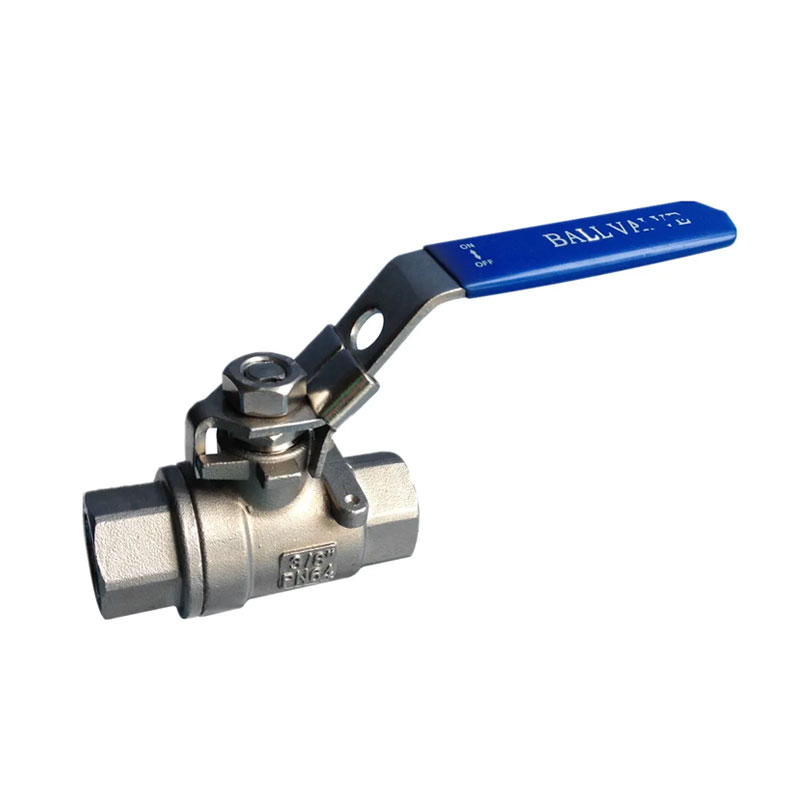

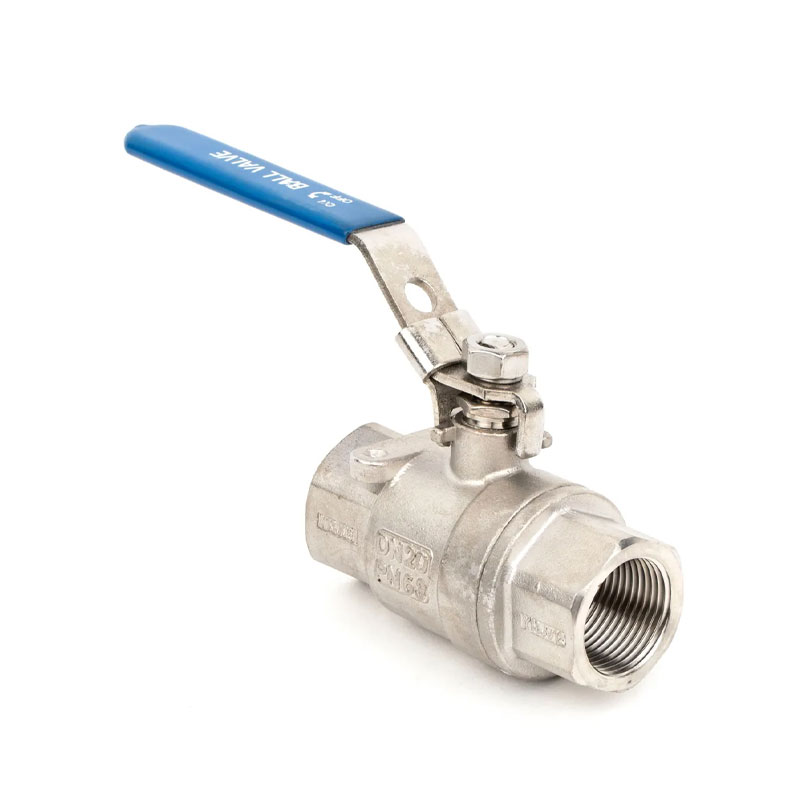

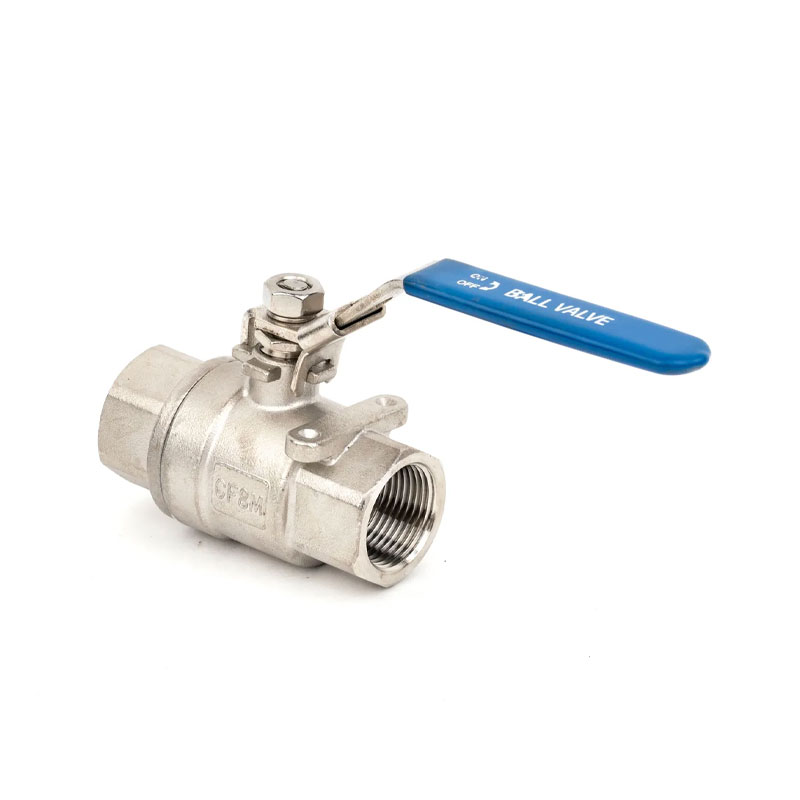

Las especificaciones clave de la válvula de bola roscada de acero inoxidable 2PC 1000WOG PSI se enumeran a continuación para una selección rápida.
| Estándar de rosca | NPT, BSPT, DIN259, DIN2999, ISO228 CLASE A |
|---|---|
| Presión máxima | 6,4 MPa (1000 PSI/PN64) |
| Rango de temperatura | -20°C ~ 232°C |
| Medio adecuado | Agua, aceite, aire y algunos líquidos corrosivos |
| Características de diseño | Vástago a prueba de explosión/puerto completo |
| Cuerpo | Cuerpo de fundición a la cera perdida |
| Clase de presión | 1000PSI (PN64) WOG |
| Estándar de materiales | S45C/ASTM A216 GR-WCB/DIN1.00619 SS316/ASTM A351 GR-CF8M/DIN1.4408 SS304 / ASTM A351 GR-CF8 / DIN1.4308 |

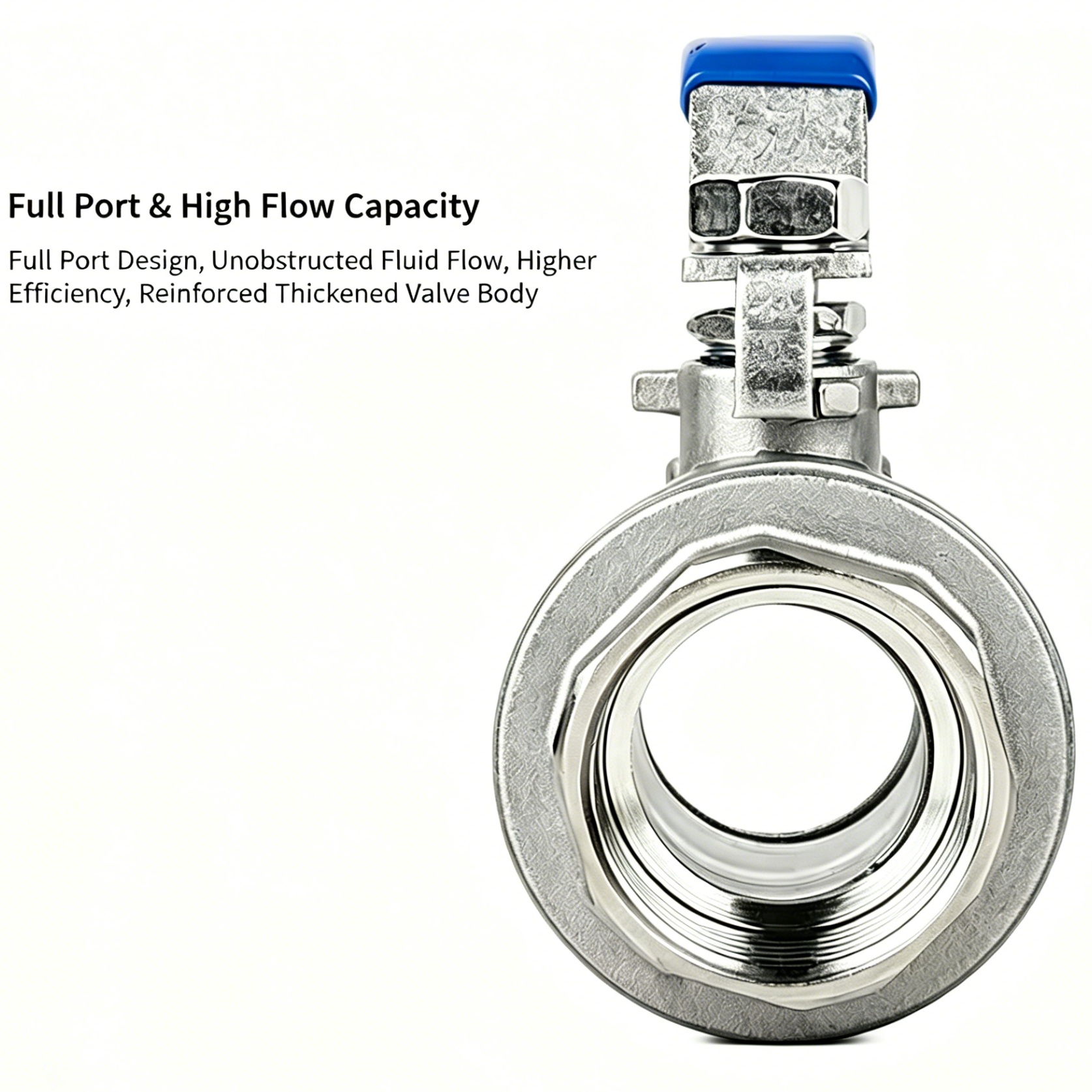

La válvula de bola roscada de acero inoxidable JOEPAI 2PC 1000WOG PSI con canal interno de puerto completo reduce la resistencia del fluido y evita el bloqueo del medio durante la circulación de líquido y gas. La pieza de sellado utiliza material PTFE de alta resistencia al desgaste. Incluso después de decenas de miles de operaciones frecuentes de apertura y cierre, la válvula de bola roscada no tendrá fugas en el vástago de la válvula ni en la cara del extremo.
Todas las interfaces roscadas de la válvula de bola roscada de acero inoxidable JOEPAI están roscadas con precisión CNC, el ajuste de la rosca es apretado y no se produce filtración media en un entorno de alta presión de 1000WOG. Para verificar la resistencia a la corrosión, cada lote se somete a una prueba de envejecimiento con niebla salina de 240 horas y la superficie de la válvula permanece intacta después de la prueba, lo que es adecuado para fábricas costeras y talleres de productos químicos corrosivos.
Reduce la resistencia del fluido y evita el bloqueo del medio, asegurando un flujo suave de líquido y gas.
Mantiene cero fugas después de decenas de miles de ciclos frecuentes de apertura/cierre.
El ajuste apretado de la rosca evita la filtración media bajo alta presión de 1000WOG.
La superficie de la válvula permanece intacta, adecuada para ambientes costeros y corrosivos.
| No. | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | WCB/CF8M/CF8 |
| 2 | Tapa | WCB/CF8M/CF8 |
| 3 | Asiento | PTFE |
| 4 | Pelota | SS316/SS304/SS |
| 5 | Provenir | SS316/SS304/SS |
| 6 | Empaquetadora | PTFE |
| 7 | Lavadora de empuje | PTFE |
| 8 | Embalaje | PTFE |
| 9 | Glándula | SS304/SS |
| 10 | Manejar | SS304/SS |
| 11 | Arandela de resorte | SS304/SS |
| 12 | Tuerca del vástago | SS304/SS |
| 13 | Pieza de bloqueo | SS304/SS |
| 14 | Cubierta de plástico | Plástico |
Los materiales se pueden personalizar según las condiciones de trabajo, los medios, los requisitos de presión y temperatura.
Suministramos tamaños estándar y también podemos aceptar pedidos personalizados fabricados de acuerdo con sus dibujos. Nuestro equipo de ingeniería puede proporcionar diseños personalizados para cumplir con los requisitos específicos del proyecto.

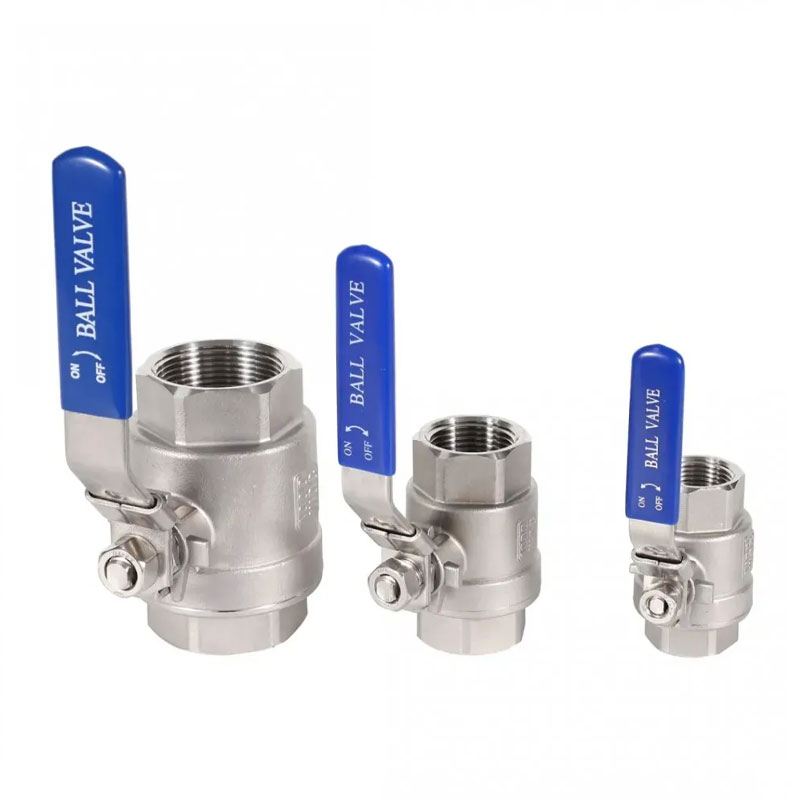

| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Las dimensiones son para referencia. Confirme los dibujos finales con JOEPAI antes de realizar el pedido.
La válvula de bola roscada de acero inoxidable JOEPAI 2PC 1000WOG PSI está especialmente diseñada para medios altamente corrosivos y resuelve múltiples puntos débiles comunes de las tuberías industriales. En los talleres de procesamiento de productos químicos, las operaciones frecuentes de interruptor hacen que las válvulas comunes tengan fugas rápidamente, mientras que la válvula de bola roscada de acero inoxidable JOEPAI 1000WOG PSI se basa en un sello de PTFE resistente al desgaste para mantener cero fugas durante mucho tiempo. Para tuberías industriales generales de transmisión de líquidos y gas de alta presión, muchas válvulas de pared delgada no pueden soportar alta presión; La válvula de bola roscada de acero inoxidable JOEPAI de 2 piezas engrosa la pared del cuerpo de la válvula para estabilizar el soporte de presión. En los sistemas de control de fluidos hidráulicos, la erosión de impurezas medias acorta la vida útil de la válvula; Material SS316 opcional La válvula de bola roscada de acero inoxidable JOEPAI de 2 piezas extiende enormemente el ciclo de servicio.
Esta serie de válvulas de bola roscadas de acero inoxidable JOEPAI se ha suministrado a las industrias de maquinaria, química, tratamiento de agua y energía, con una cooperación estable con docenas de compradores industriales extranjeros.
Wenzhou Joepai Valve Co., Ltd. se estableció en 2020, y su predecesora Jingyue Valve Factory se fundó en 2003. Tenemos más de diez años de experiencia en válvulas de bola de acero inoxidable, hidrantes contra incendios, válvulas de refuerzo y soluciones de control de flujo industrial.
Nuestros productos se fabrican de acuerdo con los estándares internacionales API, ANSI, JIS, ISO, DIN, GOST, BS y los estándares nacionales JB, GB. Nos enfocamos en brindar servicios personalizados para satisfacer las necesidades únicas de los clientes globales en cuanto a suministro de válvulas.

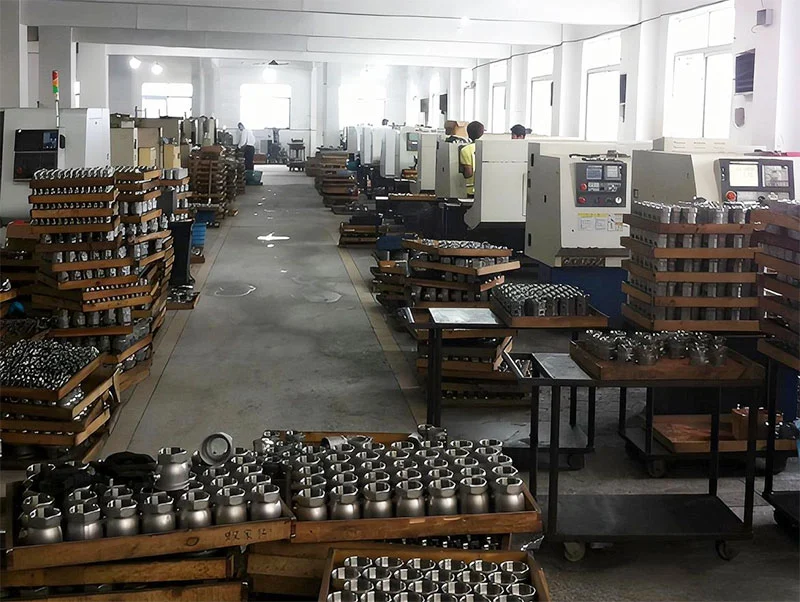

Wenzhou Joepai Valve Co., Ltd. está ubicada en el distrito de Longwan, Wenzhou, provincia de Zhejiang, cerca del aeropuerto, con transporte conveniente. La empresa integra diseño, desarrollo, fabricación y ventas como una empresa profesional de soluciones de control de flujo industrial.
La empresa cuenta con diseño de válvulas CAD, conformación tridimensional UG y un centro de pruebas de inspección de calidad. Potentes equipos de producción y métodos de prueba perfectos mejoran eficazmente la calidad del producto y protegen los intereses de los clientes.

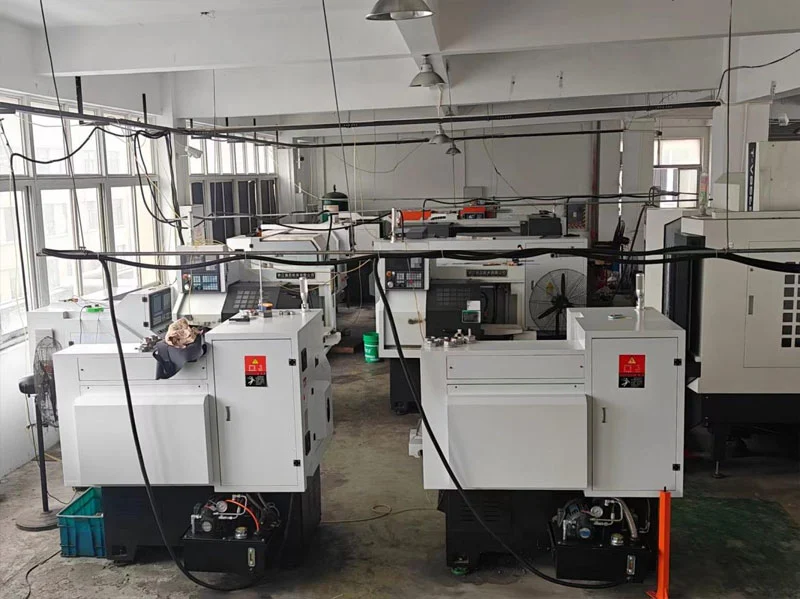

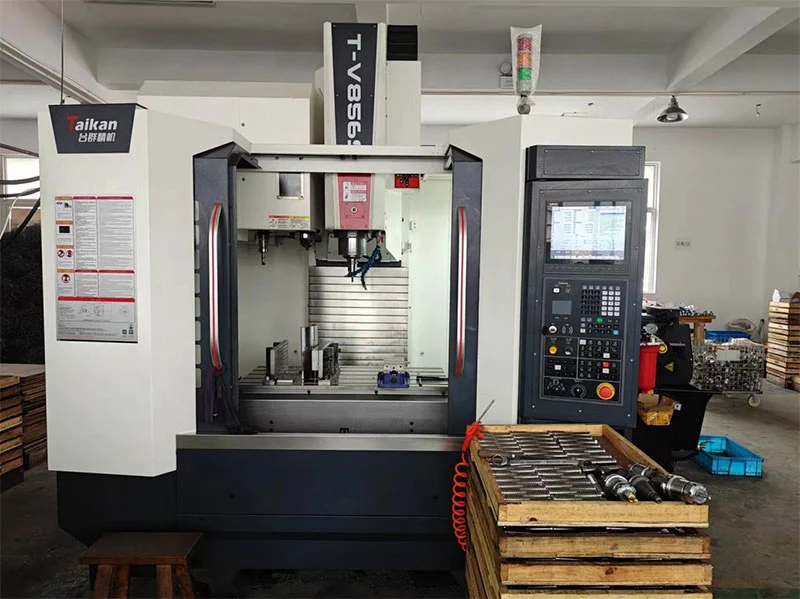

Equipos de producción principales: más de 20 tornos CNC de alta precisión, 1 centro de mecanizado multifuncional, 2 equipos de prueba de presión especiales. Laboratorio de pruebas: analizador cuantitativo espectral, probador de redondez de alta precisión, probador de dureza, llave dinamométrica, probador de fatiga de válvulas.

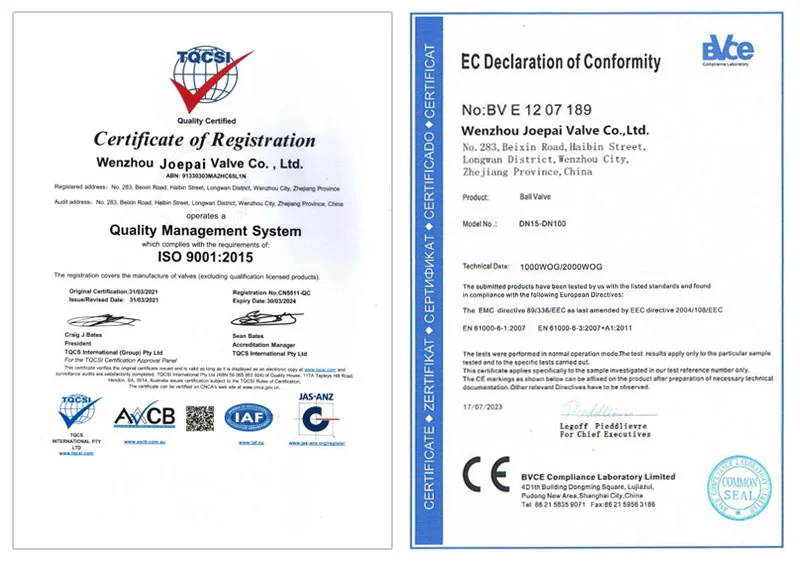

JOEPAI ha obtenido la certificación ISO 9001, con la certificación CE de la UE para productos principales, la certificación KC coreana para válvulas de bola y la certificación AS 2419.2-2009 australiana para productos de hidrantes contra incendios. El sistema Dual Booster está diseñado para cumplir con las especificaciones técnicas AS 2419.3.
Comuníquese con nosotros para obtener el certificado específico aplicable a este modelo y la cantidad del pedido.
Ofrecemos productos de válvulas estándar y personalizados que cubren válvulas de compuerta, válvulas de bola, válvulas de mariposa, hidrantes contra incendios y válvulas de cierre. Nuestra válvula de bola roscada de acero inoxidable 2PC 1000WOG PSI es uno de nuestros productos más vendidos para aplicaciones industriales de alta presión.
Sí. Nuestro equipo técnico de preventa brinda soporte de diseño de soluciones 1 a 1 basado en sus parámetros de trabajo (presión/temperatura/medio, etc.), dibujos de diseño o muestras, garantizando el cumplimiento de estándares internacionales como DIN y ANSI.
Utilizamos una línea de producción digital con mecanizado de precisión CNC y ensamblaje automatizado (error de componente clave ≤0,01 mm), además de un sistema de inspección de calidad de cinco niveles: detección de espectro de materia prima → prueba de estanqueidad del aire del ensamblaje → prueba hidrostática de alta presión (1,5 × presión nominal) → inspección final antes de la entrega, con trazabilidad completa.
Normalmente se construye con SS304 o SS316. También están disponibles materiales especiales SS304L, SS316L, acero inoxidable dúplex 2205 y 2507.
Ofrecemos una garantía de 12 meses a partir de la fecha de entrega. Los productos serán reparados o reemplazados sin cargo por problemas de calidad no causados por factores humanos.
Presión máxima estándar: 1000WOG (PSI) / 6.4MPA (PN64). Rango de temperatura: -20°C a 232°C. Para requisitos especiales, se pueden personalizar presiones de 2000 WOG o incluso hasta 6000 WOG. Los medios adecuados incluyen agua, aceite, aire y algunos líquidos corrosivos.
Sí. Admitimos pedidos de muestra para evaluación de calidad. Comuníquese con nosotros con el tamaño, la presión nominal y el medio que necesita, y nuestro equipo organizará la muestra y los detalles de entrega rápidamente.
Ofrecemos MOQ flexible para pedidos de prueba y cooperación a largo plazo. El tiempo de entrega normal es de aproximadamente 15 a 30 días después de la confirmación del pedido, según la cantidad y los requisitos de personalización.
Díganos el tamaño de su válvula, presión nominal, medio y cantidad. Nuestro equipo responderá con el precio, el plazo de entrega y la confirmación técnica dentro de las 24 horas en días hábiles.
