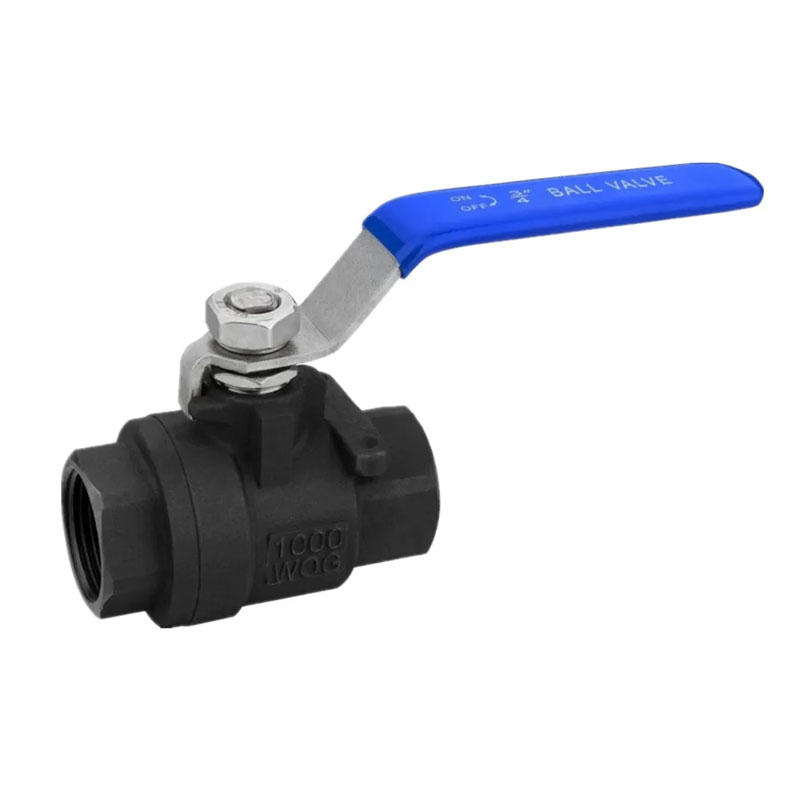

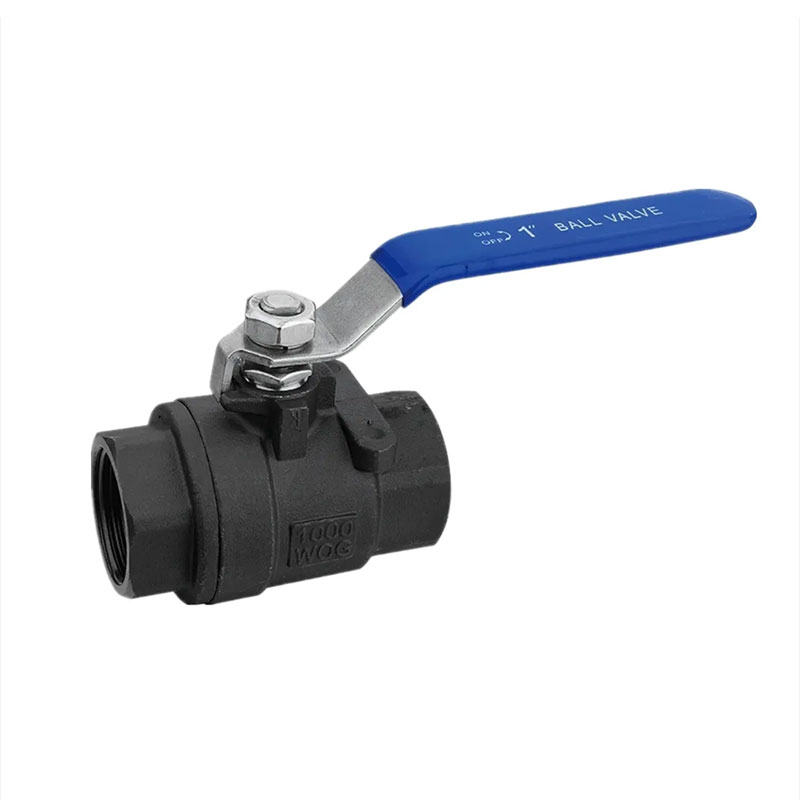

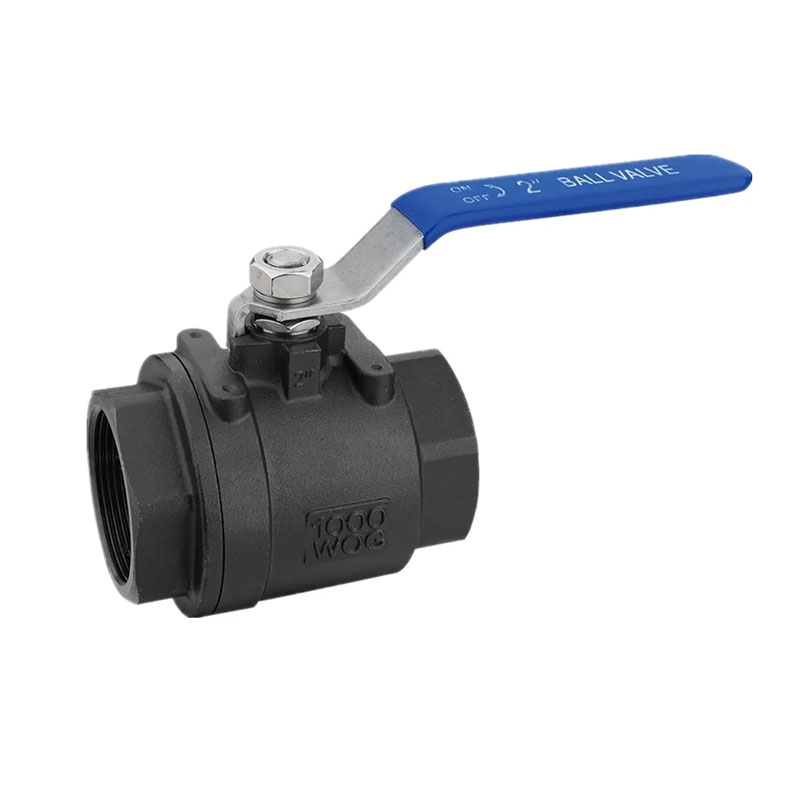

La válvula de bola de 2 piezas PN64 de 1000 PSI producida por JOEPAI presenta un paso total diseño que garantiza un flujo sin restricciones con una mínima pérdida de presión, combinando Flujo de paso total con tolerancia a alta presión. Es muy adecuado para aplicaciones industriales estrictas, cumple con los estándares globales de roscas y puede resistir la corrosión y el estrés por altas temperaturas.
| Parámetro | Especificación |
| Rango de tamaño | 1/4” – 4” (DN8–DN100) |
| Clasificación de presión | 1000 PSI/PN64 |
| Tipo de conexión | BSP/NPT/BSPT |
| Material del cuerpo | WCB/SS304/SS316 |
| Bola y vástago | Acero inoxidable sólido |
| Material del asiento | PTFE / RPTFE / PPL |
| Rango de temperatura | -25°C a +180°C -25°C a +180°C (PTFE); más alto con asiento de RPTFE o PPL |
| Medios de trabajo | Agua, petróleo, gas, vapor, productos químicos. |
| Operación | Dispositivo de bloqueo manual/opcional |
Válvula de bola de dos piezas, también conocida como válvula de bola de apertura rápida, interna válvula de bola de rosca o válvula de bola pequeña.
En la posición cerrada, la bola se presiona firmemente contra el asiento de la válvula.
por la presión mecánica ejercida por el vástago de la válvula.
Cuando se gira el volante en sentido antihorario, el vástago de la válvula se mueve en el sentido
dirección opuesta, y su plano angular inferior hace que la bola se desprenda
del asiento de la válvula.
El vástago de la válvula continúa levantándose e interactúa con el pasador guía en el
Ranura en espiral del vástago de la válvula, lo que hace que la bola comience a girar.
sin fricción.
Hasta que alcance la posición completamente abierta, el vástago de la válvula se levanta hasta la posición
posición límite y la bola gira hasta la posición completamente abierta.
Al cerrar, gire el volante en el sentido de las agujas del reloj y el vástago de la válvula comenzará a girar.
descender, haciendo que la bola se aleje del asiento de la válvula y comience a
girar.
Al continuar girando el volante, el vástago de la válvula se somete a la
acción del pasador guía incrustado en su ranura en espiral, provocando que tanto
el vástago de la válvula y la bola giren 90° simultáneamente.
Cuando estaba a punto de cerrarse, la esfera ya había girado 90 grados.
sin contacto con el asiento de la válvula.
Durante las últimas vueltas del volante, el plano angular en la parte inferior
del vástago de la válvula cuñas mecánicamente y presiona la bola firmemente contra
el asiento de la válvula, logrando un sellado completo.
| 1 | Cuerpo | WCB/CF8M/CF8 | 8 | Embalaje | PTFE |
| 2 | Tapa | WCB/CF8M/CF8 | 9 | Glándula | SS304/SS |
| 3 | Asiento | PTFE | 10 | Manejar | SS304/SS |
| 4 | Pelota | SS316/SS304/SS | 11 | Arandela de resorte | SS304/SS |
| 5 | Provenir | SS316/SS304/SS | 12 | Tuerca del vástago | SS304/SS |
| 6 | Empaquetadora | PTFE | 13 | Pieza de bloqueo | SS304/SS |
| 7 | Lavadora de empuje | PTFE | 14 | Cubierta de plástico | Plástico |
| NPS | DN | D | L | H | W |
| 1/2" | 15 | 15 | 62 | 55 | 95 |
| 3/4" | 20 | 20 | 71 | 60 | 110 |
| 1" | 25 | 25 | 79 | 70 | 125 |
| 11/4" | 32 | 30 | 97 | 75 | 145 |
| 11/2" | 40 | 38 | 105 | 86 | 170 |
| 2" | 50 | 49 | 123 | 95 | 170 |
| 21/2" | 65 | 65 | 142 | 128 | 210 |
| 3" | 80 | 80 | 168 | 134 | 240 |
| 4" | 100 | 100 | 208 | 160 | 314 |
