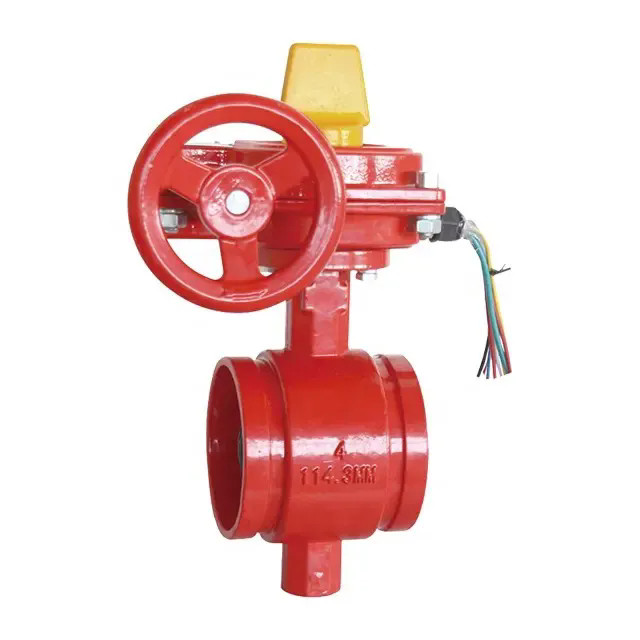

Válvula de mariposa de señal ranurada para sistema de rociadores contra incendios

Los accesorios ranurados para el sistema contra incendios incluyen una válvula de mariposa ranurada con un actuador de engranaje y un interruptor antimanipulación. La válvula de mariposa de señal ranurada para sistema de rociadores contra incendios de JOEPAI representa un avance significativo en la tecnología de protección contra incendios, combinando un diseño de conexión ranurada eficiente y una caja de engranajes de señal. La válvula está completamente abierta o cerrada cuando el disco se gira un cuarto de vuelta. La válvula de mariposa de señal ranurada es una válvula de conexión de abrazadera ranurada diseñada completamente en base al principio de simetría. Es simétrico en la línea central axial, línea central radial, sello de presión total de dos vías, con un dispositivo de señal, que puede indicar la acción de la válvula. Se utiliza principalmente en diversas tuberías de suministro y drenaje de agua, protección contra incendios de edificios y otros sistemas, especialmente en accesorios de sistemas de protección contra incendios, para cortar y ajustar el flujo del medio.

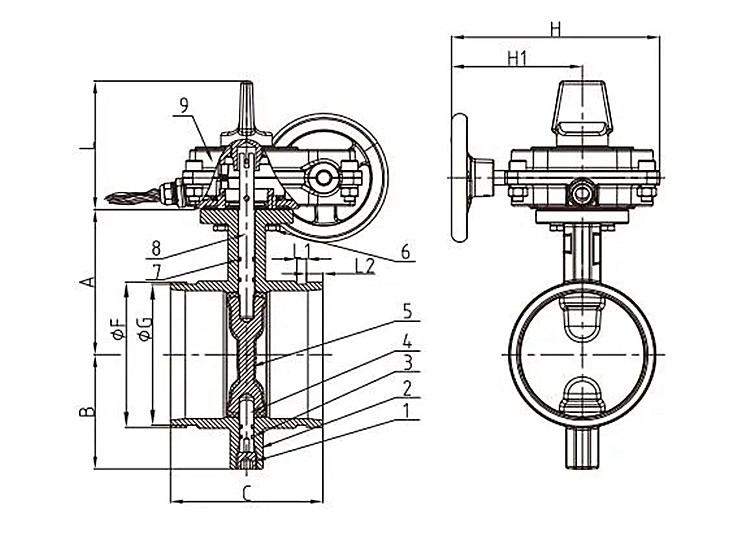

Parte principal y materiales

Características técnicas

Cumple con: Diseño de canal transparente estándar ANSI / AWWA C606

Conexiones: Extremos ranurados, fáciles de instalar y reemplazar

Gran área de circulación efectiva y menor resistencia a los fluidos.

Apertura y cierre rápidos, buen rendimiento de ajuste.

Pequeño par de apertura y cierre, que ahorra mano de obra.

Tamaños: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Presión máxima de trabajo: 21 BAR / 300 PSI (Presión máxima de prueba: 600 PSI) cumple con UL1091 y ULC/ORD-C1091 y FM clase 1112 Temperatura máxima de trabajo: -20 °C a 80 °C

Estándar de diseño: API 609

Aplicación: Uso en interiores y exteriores

Interior y exterior recubiertos de epoxi mediante pulverización electrostática que cumple con AWWA C550

Descto de asiento recubierto de EPDM resistente

Conjunto de interruptor de manipulación de supervisión instalado en fábrica

Estándar de brida superior ISO5211/1

El diseño y los materiales están sujetos a cambios sin previo aviso.

Especificaciones técnicas y características de diseño.

La válvula de mariposa de señal ranurada para sistema de rociadores contra incendios utiliza conexiones de extremo ranurado compatibles con sistemas de acoplamiento estándar, lo que reduce significativamente el tiempo de instalación en comparación con las conexiones roscadas o bridadas tradicionales. Disponibles en tamaños de DN50 a DN300 (2" a 12"), las válvulas de mariposa de señal mantienen clasificaciones de presión de PN16, adecuadas para la mayoría de los requisitos de sistemas de rociadores contra incendios. Las válvulas de mariposa ranuradas funcionan eficazmente dentro de parámetros de temperatura de -10 °C a 120 °C, acomodándose a diversas condiciones ambientales encontradas en aplicaciones de protección contra incendios. Una válvula de mariposa contra incendios consta principalmente de un disco, un vástago, un anillo de sellado y una carcasa. Hay una junta telescópica ubicada entre el vástago y el disco para mitigar eficazmente el desgaste durante la apertura y el cierre de la válvula.

Escenarios de aplicación y guía de instalación

La válvula de mariposa de señal ranurada para sistema de rociadores contra incendios cumple funciones esenciales en diversas configuraciones de sistemas de rociadores contra incendios donde el control de flujo confiable y la verificación de posición son cruciales. Antes de usar una válvula de mariposa contra incendios, elimine cualquier residuo para garantizar una apertura y un control de flujo adecuados. Los operadores deben prestar atención a la dirección de apertura y cierre de la válvula, generalmente marcada con "abierto" y "cerrado". Abierto indica rotación en el sentido de las agujas del reloj, mientras que cerrado indica rotación en el sentido contrario a las agujas del reloj. Al cerrar una válvula de mariposa, tenga especial cuidado de no girar la válvula con demasiada fuerza para evitar romper el vástago y causar daños innecesarios. Al utilizar una válvula de mariposa contra incendios, debe prestar atención a una serie de precauciones. En primer lugar, antes de su uso, compruebe que la fuente de agua contra incendios y las tuberías estén correctamente sin obstrucciones. En segundo lugar, al extinguir un incendio, preste especial atención a la apertura y cierre de la válvula para evitar una entrada excesiva de agua y una salida insuficiente de agua, lo que puede afectar el efecto de extinción de incendios. Por último, las válvulas de mariposa contra incendios deben inspeccionarse periódicamente para garantizar un funcionamiento adecuado.

Una instalación adecuada requiere una planificación y ejecución cuidadosas para garantizar un rendimiento óptimo y una transmisión de señal confiable. Los ingenieros de protección contra incendios recomiendan instalar las válvulas de mariposa de señal ranuradas con espacio suficiente para el acceso de operación y mantenimiento tanto al mecanismo de la válvula como a las conexiones eléctricas. Las válvulas de los rociadores contra incendios deben apoyarse de forma independiente cerca de las conexiones ranuradas para evitar la transmisión de tensión al cuerpo de la válvula. Los equipos de instalación deben verificar la alineación adecuada con las tuberías de conexión y garantizar que las conexiones eléctricas estén selladas y protegidas adecuadamente de factores ambientales. Las válvulas de mariposa de señal requieren un cableado correcto a los paneles de control de alarma contra incendios de acuerdo con las especificaciones del fabricante y los códigos eléctricos locales. Los protocolos de mantenimiento regular para estas válvulas de mariposa ranuradas incluyen inspecciones visuales trimestrales, pruebas operativas anuales y verificación de la precisión de la transmisión de señales para garantizar la confiabilidad continua del sistema.

Mantenimiento y cuidado

Para garantizar el funcionamiento normal de la válvula de mariposa contra incendios, es fundamental realizar inspecciones y mantenimiento periódicos. Durante la inspección, se debe prestar especial atención al estado del asiento de la válvula y del anillo de sellado. Si se encuentra algún daño o desgaste en el asiento de la válvula o en el anillo de sellado, se deben reemplazar de inmediato. Para evitar la oxidación y la corrosión, aplique aceite antioxidante o queroseno si la válvula de mariposa contra incendios no se utiliza durante un período prolongado. Después de un almacenamiento prolongado, la válvula debe operarse periódicamente para evitar que se atasque o tenga dificultades para abrirla.
