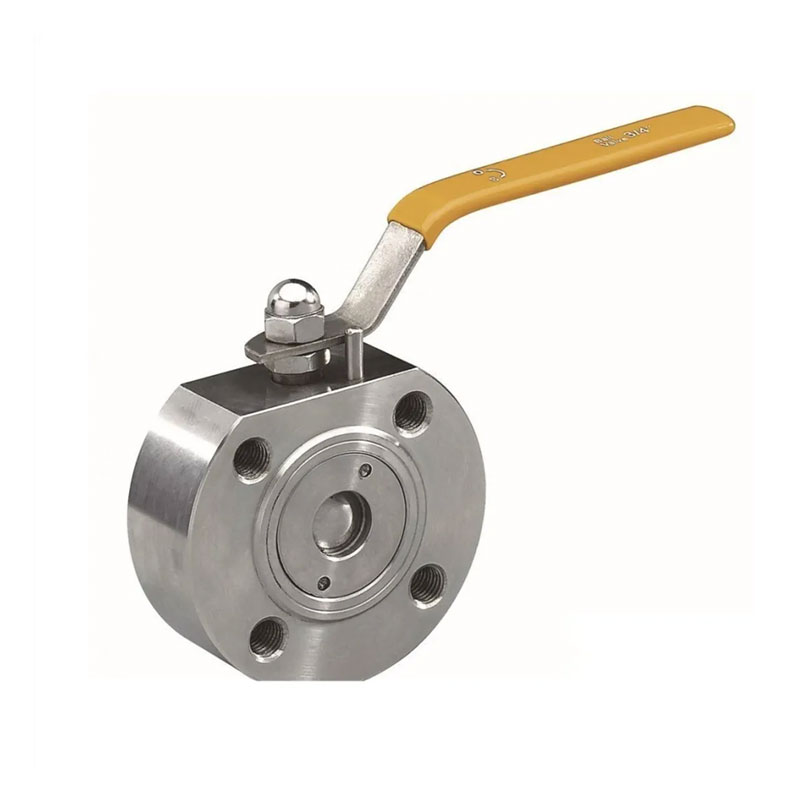

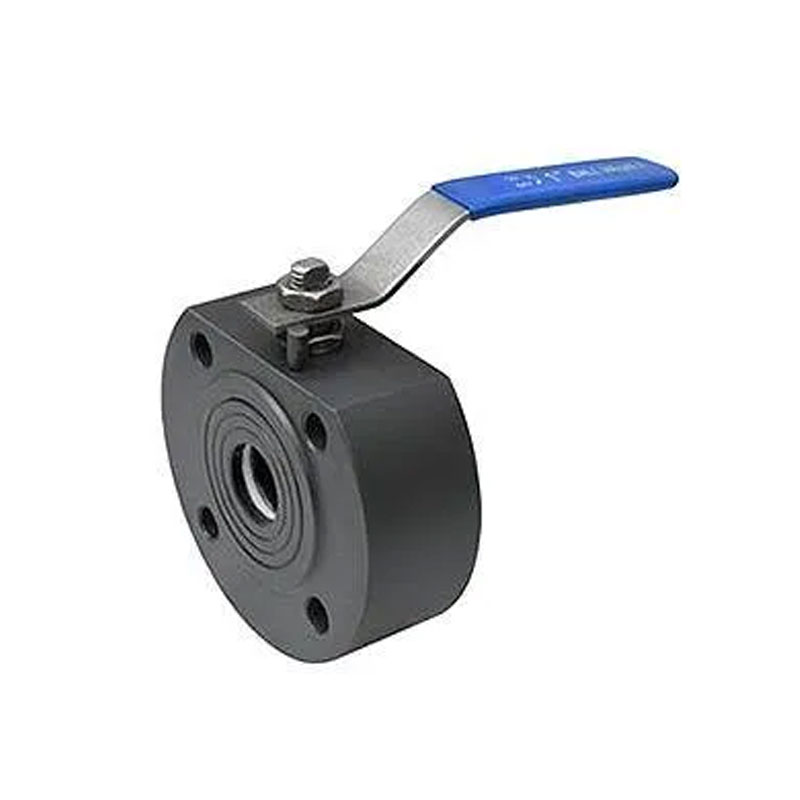

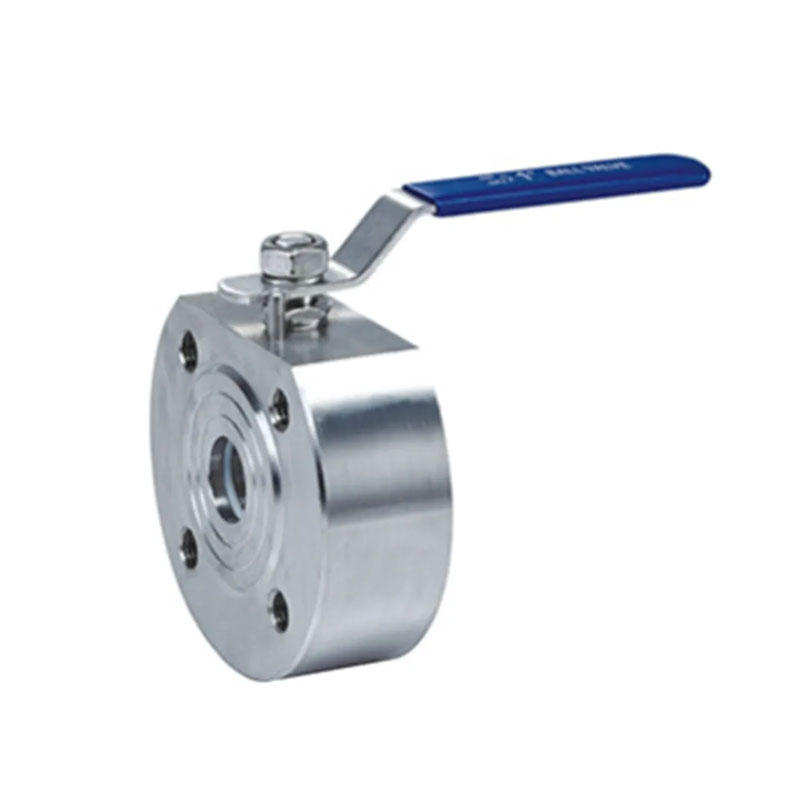

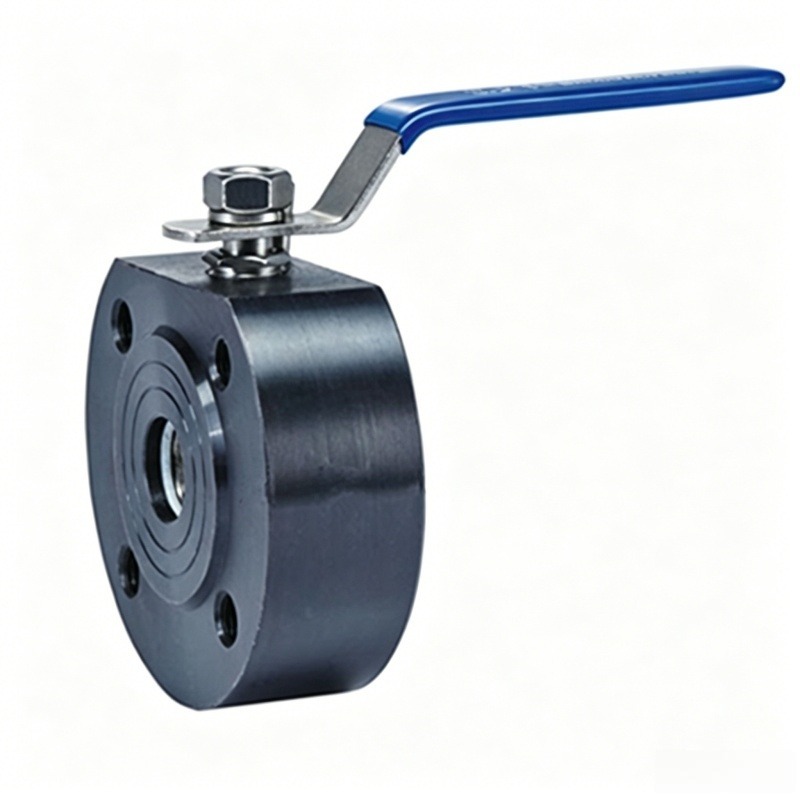

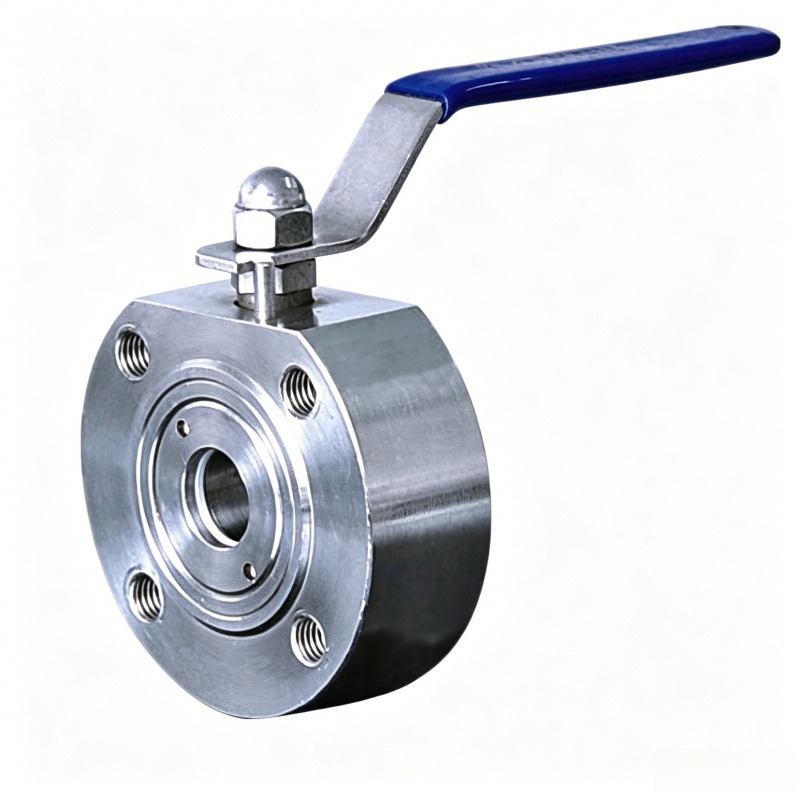

El producto duradero de válvula de bola con brida tipo oblea de 1 pieza de acero forjado JOEPAI tiene muchas características tales como estructura compacta, apariencia exquisita, Control inteligente, excelente rendimiento, buena calidad y fácil uso. La válvula de bola con brida tipo oblea de 1 pieza de acero forjado es una válvula de bola operada manualmente con un ángulo de rotación de 90°. Tiene un excelente rendimiento de sellado, alto flujo. Capacidad, coeficiente de resistencia al flujo bajo, estructura simple, fácil mantenimiento y larga vida útil. Generalmente se utilizan válvulas de bola de una pieza. en aplicaciones con estrictos requisitos de sellado. Además de controlar Medios gaseosos, líquidos y de vapor, también son adecuados para controlar aguas residuales. y medios que contienen impurezas fibrosas.
Material principal: acero al carbono forjado (A105/LF2)
Cuerpo integrado con barra rociadora.
Instale el extremo de la brida de la abrazadera entre bridas ANSI/DIN/JIS.
Asiento de válvula de PTFE/RPTFE/metal (opcional)
Hasta 2500 PSI (PN100)
Rango de temperatura:- 29 ° C a +250 ° C
Ligero y ahorra espacio
API 598/EN 12266-1
Personalización: proporcione apertura, diseño de manija o instalación de actuador.
según los requisitos
JOEPAI Valve es un fabricante de válvulas de bola con brida tipo oblea de 1 pieza de acero forjado con sede en Wenzhou, China, desarrollado a partir de Jingyue Valve Factory establecida en 2003. Con ISO 9001, CE, Y certificaciones KC, nuestra fábrica combina mecanizado CNC, diseño 3D (UG/CAD) y pruebas completas de presión/químicos para proporcionar productos personalizados. soluciones de control de flujo de ingeniería para clientes en Europa, Corea del Sur, Australia, Sudeste Asiático y Medio Oriente. JOEPAI es tu confianza socio en proyectos de oleoductos industriales
| No. | Nombre de la pieza | Material |
| 1 | Cuerpo | SS/SUS304 |
| 2 | Tapa | SS/SUS304 |
| 3 | Asiento | PTFE |
| 4 | Pelota | SS304/SS316 |
| 5 | Provenir | SS304/SS316 |
| 6 | Empaquetadora | PTFE |
| 7 | junta tórica | VITON |
| 8 | Embalaje | PTFE |
| 9 | Glándula | SS/SUS304 |
| 10 | tuerca del vástago | SS/SUS304 |
| 11 | Manejar | SS |
| 12 | pasador de parada | SS/SUS304 |

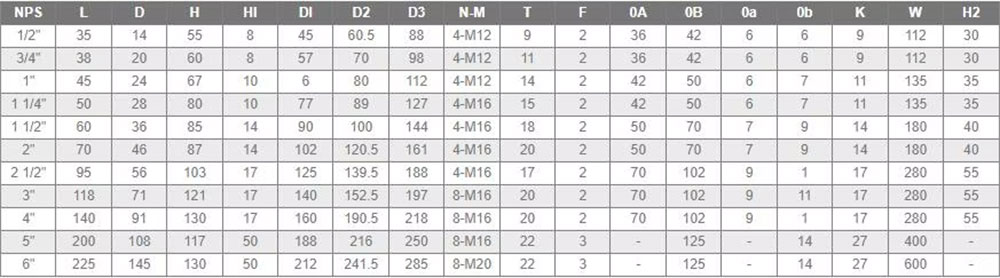

| NPS | Largo (mm) | diámetro (mm) | Mmm) | ALTO (mm) | DI (mm) | D2 (mm) | D3 (mm) | NUEVO MÉJICO | T (mm) | F(mm) | OA (mm) | AB (mm) | 0a (mm) | 0b (mm) | K(mm) | Ancho (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
