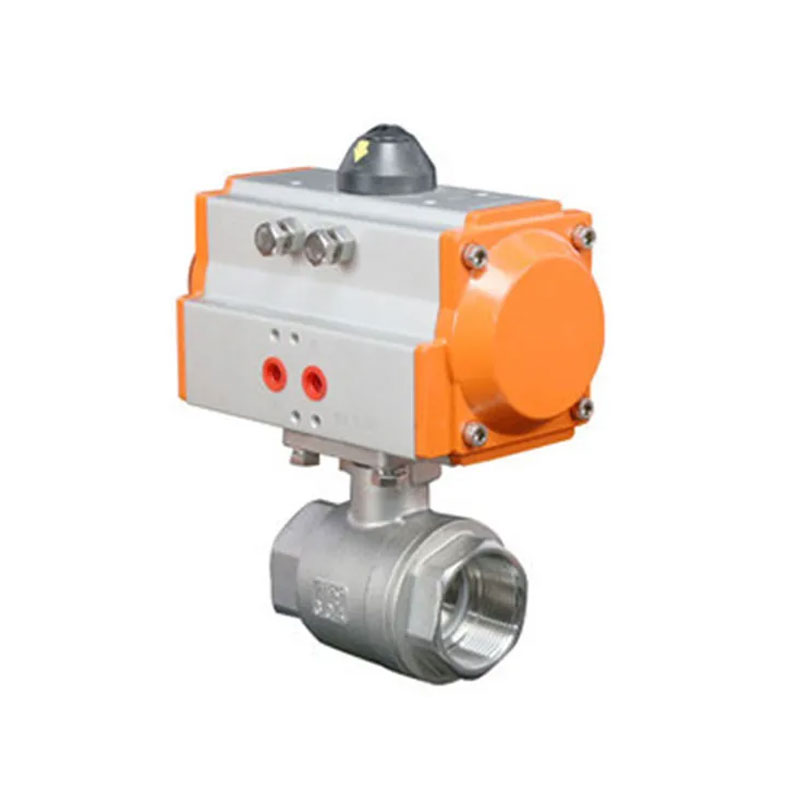

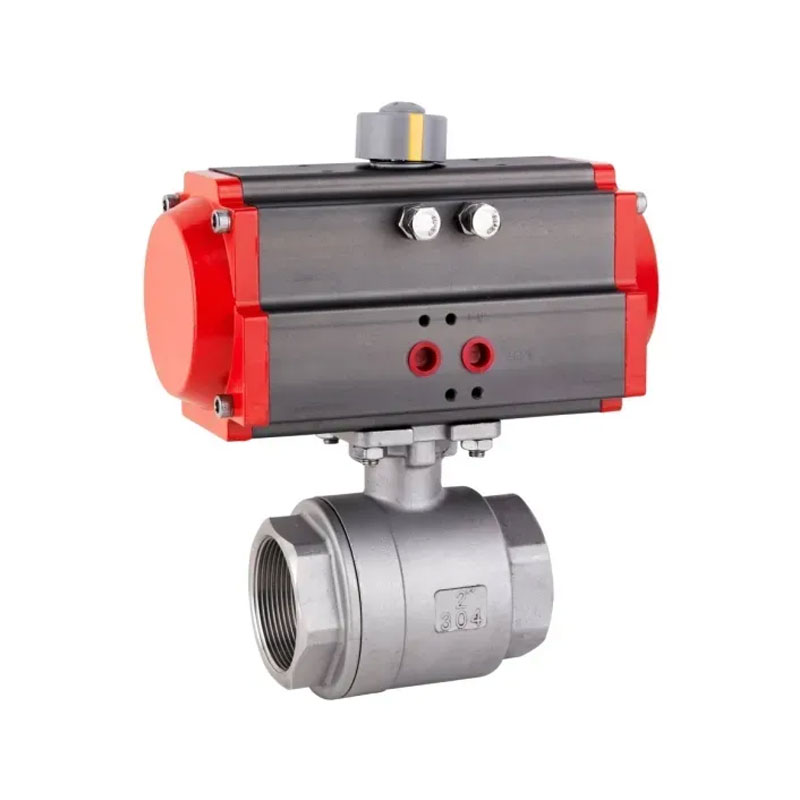

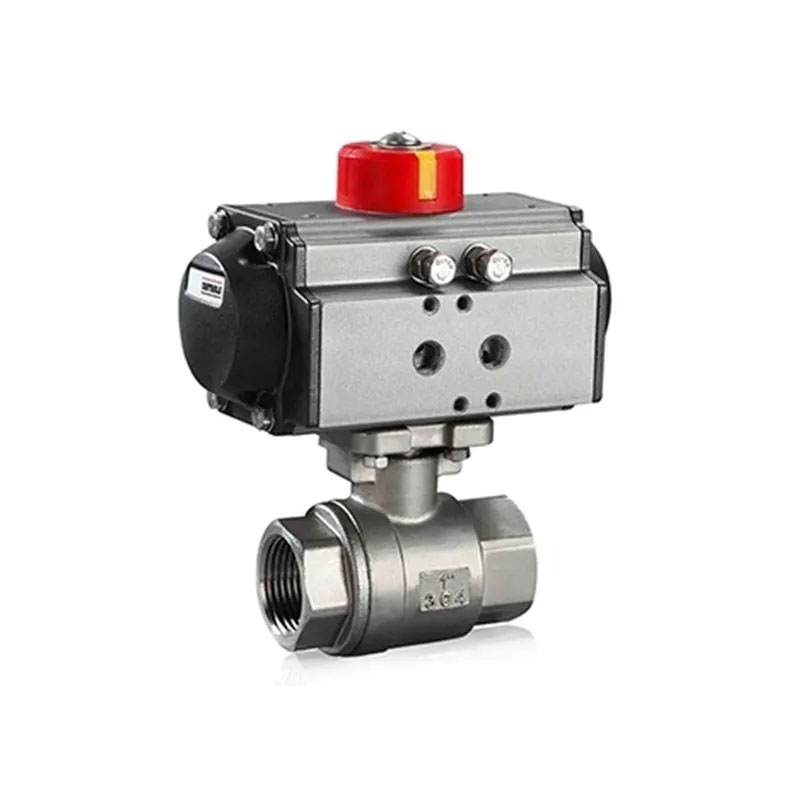

En Joepai, nos especializamos en proporcionar 2-PC con acero inoxidable en acero inoxidable Válvulas de bola neumática que combinan la fiabilidad del acero inoxidable estructuras con la comodidad de la unidad neumática, diseñadas específicamente para control automático de fluidos en varios sistemas industriales. Su roscado La conexión hace que la instalación sea simple y rápida, lo que la convierte en una válvula ideal para Sistemas de tuberías en industrias que requieren control de automatización, como Química, tratamiento de agua, HVAC, etc.
Diseño estructural de 2 piezas
diámetro completo
Especificaciones del producto: 114 "-3
Diseño de estructura anti estática
Presión de trabajo: 1000PSI
Equipado con plataforma de dispositivo de unidad directa ISO5211
El extremo roscado puede estar hecho de materiales BSPT, NPT, DIN2999
Estándar de hilo: NPT, BSPT, DIN259, DIN2999, ISO228 Clase A
Presión máxima: 1000PSI (PN64) W.O.G
Rango de temperatura: -20C ~ 232C
Medio adecuado: agua, aceite, aire y algunos líquidos corrosivos
Puerto completo
ISO5211 Pad de montaje directo
Vástago de prueba de reventón/puerto completo
Dispositivo de bloqueo
Oraere: manual o actuador
Órgano de casting de inversión
Estándar de material: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Industria ligera
· Alimentos y bebidas
· Farmacéutico
· Petróleo y gas natural
· Metalurgia y separación de aire
· Pulpa y papel
· Tratamiento de agua y aguas residuales
· Centro de energía y sistema de generación de energía
· Químicos finos
| 1 | Cuerpo | WCB/CF8M/CF8 | 8 | Embalaje | Ptfe |
| 2 | Tapa | WCB/CF8M/CF8 | 9 | Glándula | SS304/SS |
| 3 | Asiento | Ptfe | 10 | Manejar | SS304/SS |
| 4 | Pelota | SS316/SS304/SS | 11 | Lavadora de primavera | SS304/SS |
| 5 | Provenir | SS316/SS304/SS | 12 | Nuez | SS304/SS |
| 6 | Empaquetadora | Ptfe | 13 | Pieza de bloqueo | SS304/SS |
| 7 | Arandela de empuje | Ptfe | 14 | Cubierta de plástico | Plástico |
| NPS | Dn | D | L | H | H1 | REAL ACADEMIA DE BELLAS ARTES | RB | Real academia de bellas artes | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Tipo de medio, temperatura, presión.
2: Tipos de actuadores neumáticos: doble actuación, actuación única.
3: Accesorios requeridos: válvula solenoide, localizador, retroalimentación de señales, aire
Tríada de procesamiento de origen, mecanismo manual.
4: el diámetro de la válvula requerido, la presión, el método de conducción, el método de conexión,
Tipo estructural y materiales componentes principales de la válvula.
