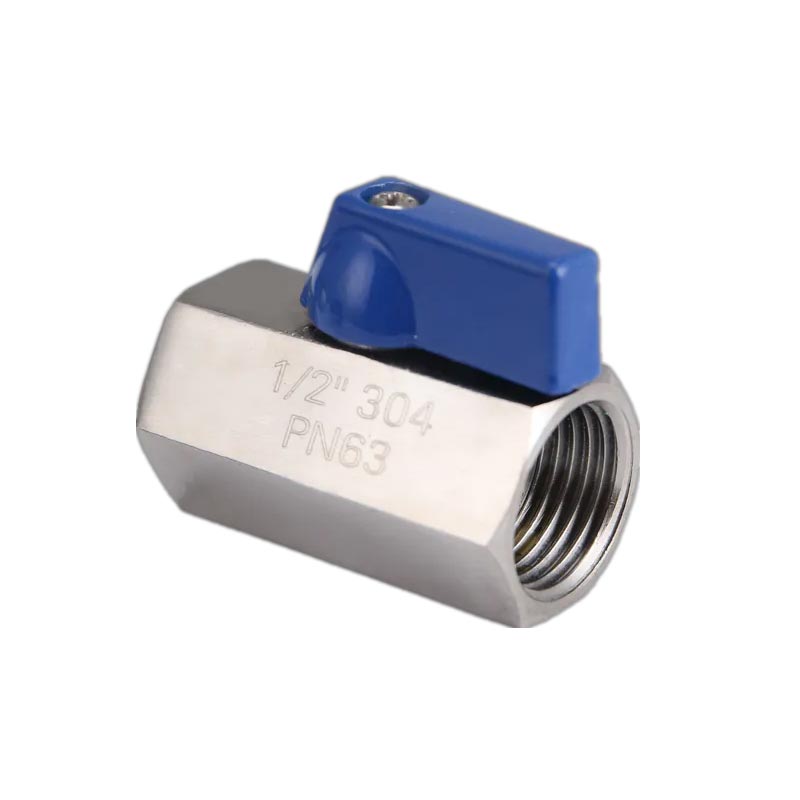

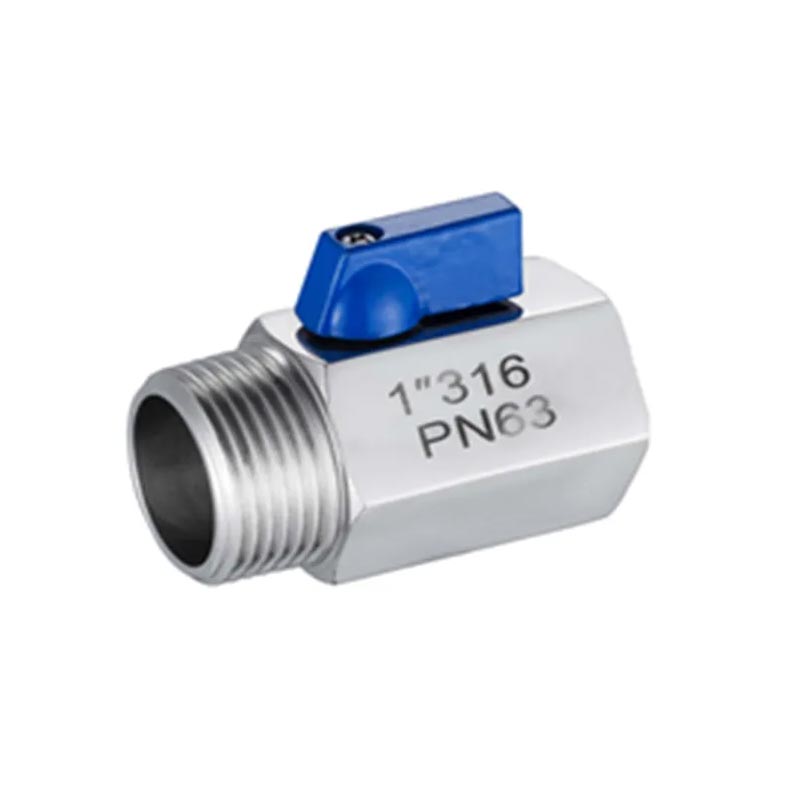

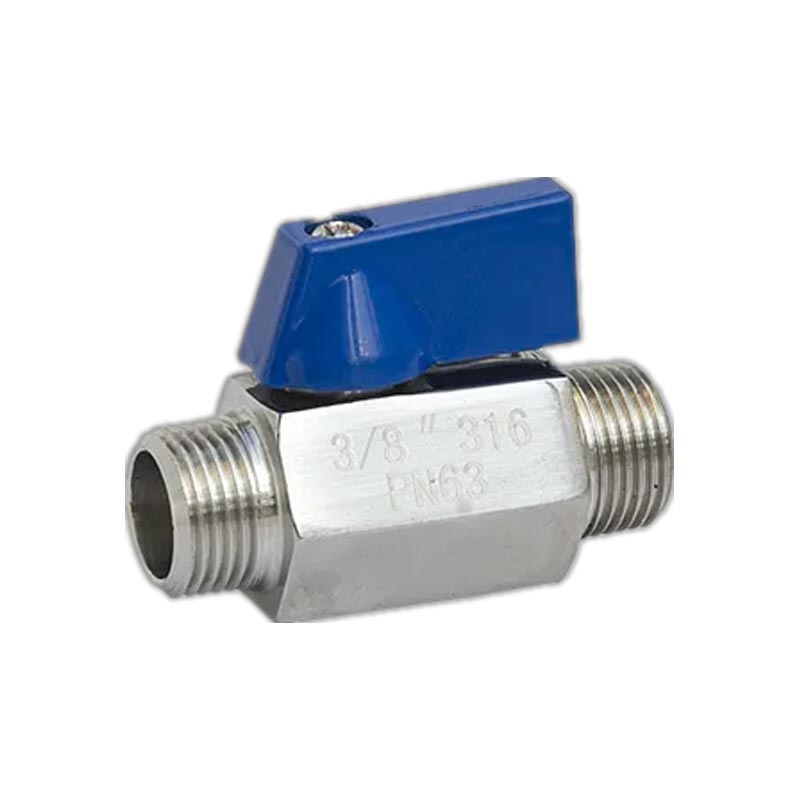

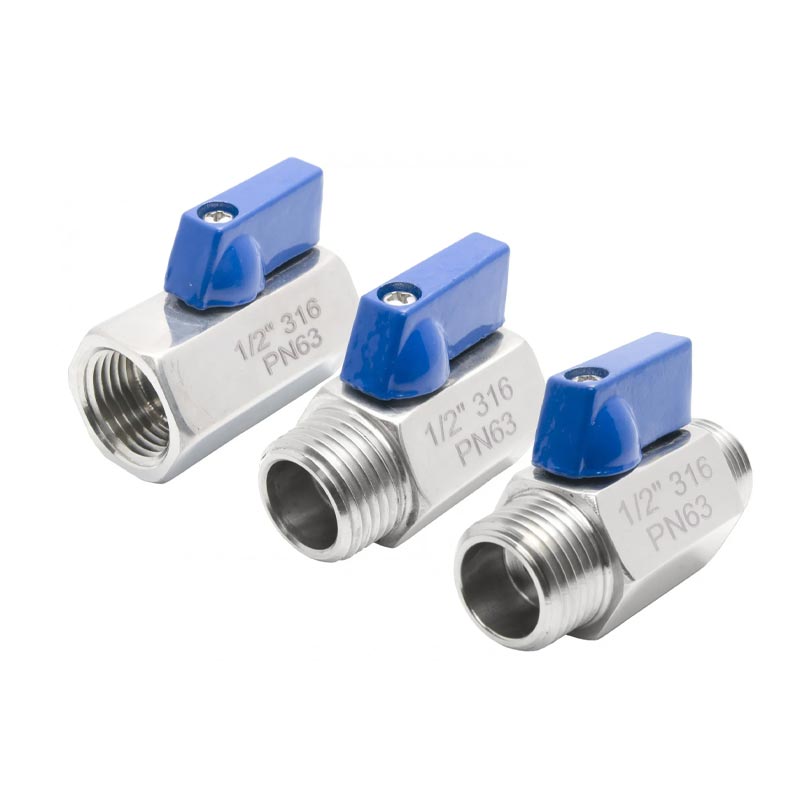

Mini válvula de bola roscada de acero inoxidable

La miniválvula de bola roscada de acero inoxidable JOEPAI no es una simple versión reducida de una válvula de bola estándar, sino un elemento de control de precisión diseñado específicamente para equipos compactos y aplicaciones de bajo flujo. Fabricado mediante fundición a la cera perdida con un cuerpo formado integralmente, cubre tamaños de orificio nominal de DN6 a DN25 (1/8" a 1") y está disponible en materiales SS304 y SS316 para adaptarse a los diferentes requisitos de resistencia a la corrosión. Si bien conserva las ventajas principales de las válvulas de bola estándar (operación rápida de 90°, resistencia al flujo casi nula y sellado confiable), logra reducciones significativas en tamaño, peso y espacio de instalación. Características como un vástago a prueba de explosiones para seguridad operativa, asientos de PTFE para un rendimiento sin fugas a largo plazo y compatibilidad con múltiples estándares de rosca, incluidos NPT, BSPP y BSPT, garantizan una integración flexible en los sistemas de tuberías globales. Ya sea que se utilice en instrumentos de laboratorio, microcompresores de aire, líneas de agua potable o paneles de control de automatización, la miniválvula de bola JOEPAI ofrece un control de cierre estable, confiable y de grado industrial incluso en los entornos con mayor espacio limitado.

¿Qué es una mini válvula de bola de acero inoxidable?

Una miniválvula de bola de acero inoxidable generalmente se refiere a una válvula de cierre de un cuarto de vuelta con un tamaño de orificio nominal que varía de DN6 a DN25 (1/8" a 1"), fabricada con un cuerpo de acero inoxidable 304 (CF8) o 316 (CF8M).

Su función principal es abrir o cerrar la tubería girando una bola esférica con un orificio pasante circular. Pertenece a la categoría de válvulas de cierre, no a una válvula reguladora.

En comparación con las válvulas de bola estándar, ofrece una profunda optimización en el espacio de instalación, el peso, el costo y el par de operación, lo que las hace especialmente adecuadas para la integración en equipos modulares y sistemas de tuberías compactos.

Escenarios de aplicación

Instrumentos de precisión de laboratorio.: Control de encendido/apagado para gases o volúmenes de microfluidos, que requieren un volumen muerto bajo y cero contaminación.

Microcompresores de aire y sistemas neumáticos.: Ciclos de alta frecuencia con bajo par y larga vida útil.

Equipos de agua potable y agua pura.: El material 316L con orificio interno pulido evita la lixiviación de metales pesados.

Analizadores químicos y equipos farmacéuticos.: Sellos resistentes a la corrosión compatibles con varios ácidos y álcalis débiles.

En los aspectos sutiles de la producción industrial y de la vida diaria, hay componentes clave a menudo ocultos que determinan la eficiencia y la calidad - Miniválvula de bola roscada de acero inoxidable. Como miembro importante del fluido. sistemas de control, nuestra mini válvula de bola se ha convertido en una parte indispensable de la industria moderna con su exquisita estructura, rendimiento eficiente y amplia gama de aplicaciones. Este artículo Profundice en el principio de funcionamiento de las mini válvulas de bola.

Principio de funcionamiento

La mini válvula de bola roscada de acero inoxidable, como su nombre indica, es un tipo de válvula de bola que es compacto en tamaño y estructura. Su principio de funcionamiento es similar al de un válvula de bola normal, cuyo componente central es una bola con un orificio pasante (llamada bola de válvula), que gira para abrir y cerrar la válvula.

cuando El orificio pasante de la esfera está alineado con la entrada y salida del válvula, el fluido puede pasar suavemente y la válvula está en estado abierto; encendido por el contrario, cuando la esfera gira 90 grados, el orificio pasante se cierra Por las superficies de sellado en ambos lados del cuerpo de la válvula, el fluido se corta. se apaga y la válvula se cierra.

Esta simple acción de rotación no sólo es fácil para operar, pero también tiene un excelente rendimiento de sellado, lo que lo convierte en un ideal opción para controlar el flujo de fluido.

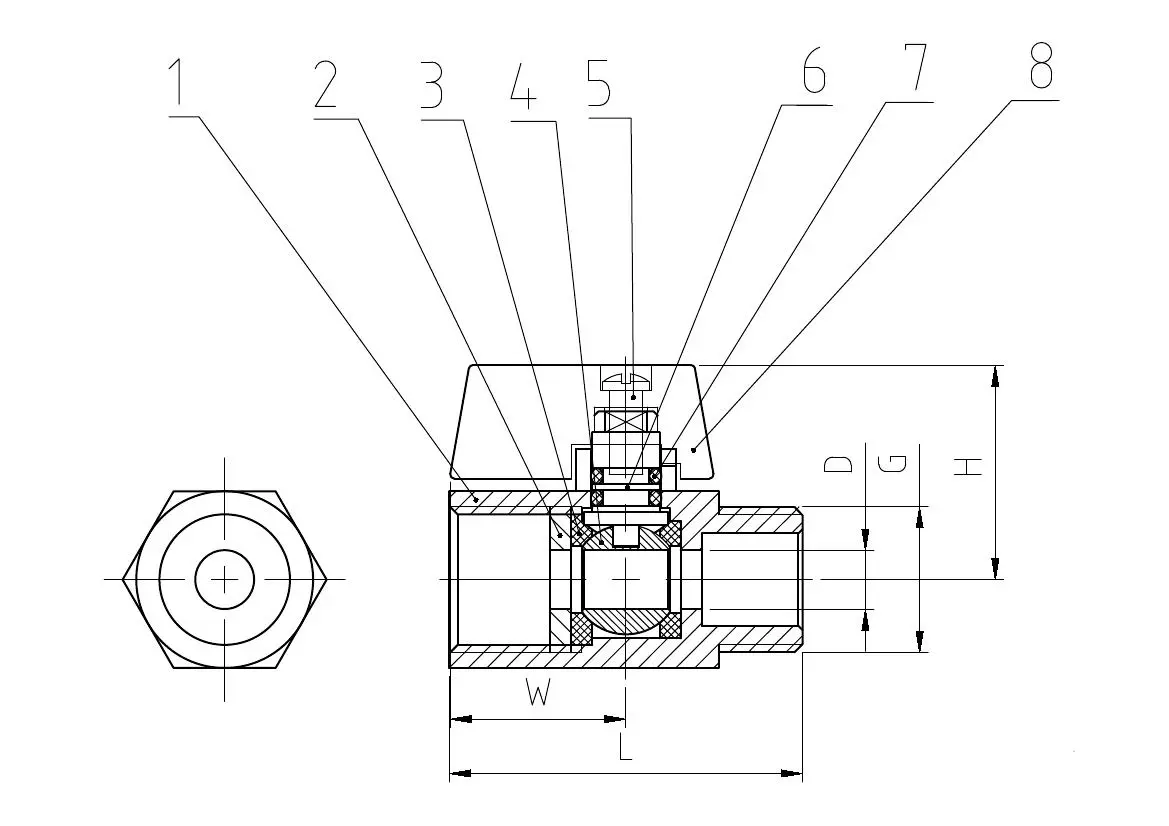

Piezas y materiales principales

Dimensiones principales

Preguntas frecuentes

1. ¿Cuál es la presión máxima de trabajo para esta mini válvula de bola?

Clasificado en 1000 WOG (PN63), adecuado para agua, petróleo, gas y la mayoría de sistemas de fluidos de presión baja a media.

2. ¿Cómo elegir entre SS304 y SS316?

SS304 (CF8): adecuado para aplicaciones generales de agua, petróleo y gas.

SS316 (CF8M): recomendado para entornos que contienen cloruros, agua de mar o medios ácidos, ya que ofrece una resistencia superior a la corrosión.

3. ¿Qué estándares de subprocesos se admiten?

Se admiten NPT, BSPP y BSPT. Por favor especifique su preferencia al realizar un pedido.

4. ¿Cuál es el rango de temperatura de trabajo?

Rango estándar: -20°C a 200°C (-4°F a 392°F). El asiento de PTFE garantiza un sellado estable en todo el rango.

Para condiciones de alta temperatura, hay disponibles asientos PPL, que soportan hasta 300°C.

5. ¿Es apto para sistemas de agua potable?

Sí. La combinación de materiales SS316L + PTFE es adecuada para líneas de agua potable.

6. ¿Ofrecen personalización OEM u ODM?

Sí. Las personalizaciones incluyen estilos de mango, grabado del cuerpo, dimensiones de longitud y tipos de rosca.

Proporcione sus dibujos o especificaciones y nuestro equipo de ingeniería responderá con una solución técnica dentro de las 24 horas.
