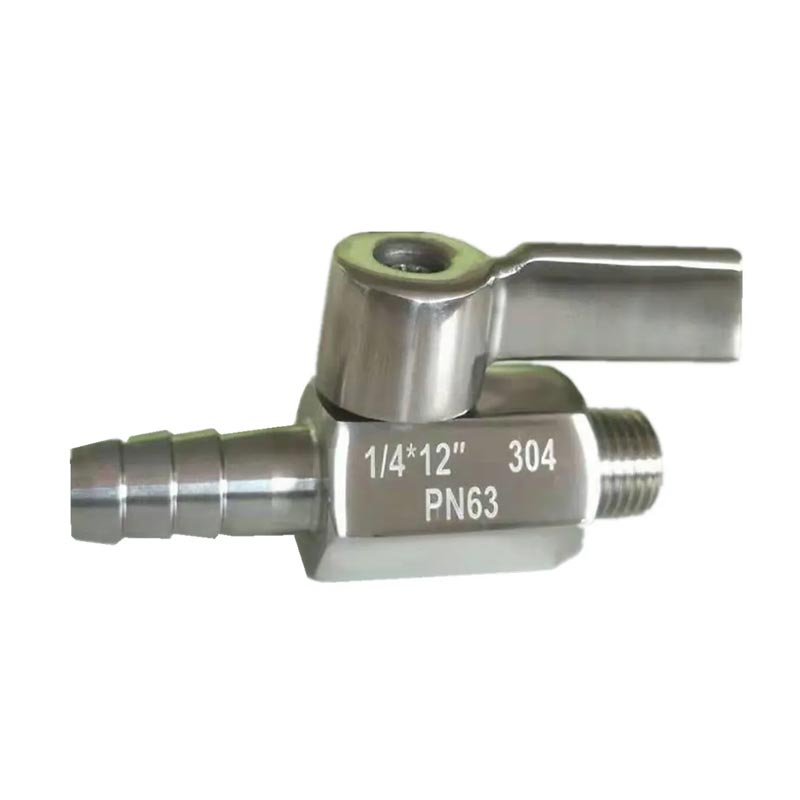

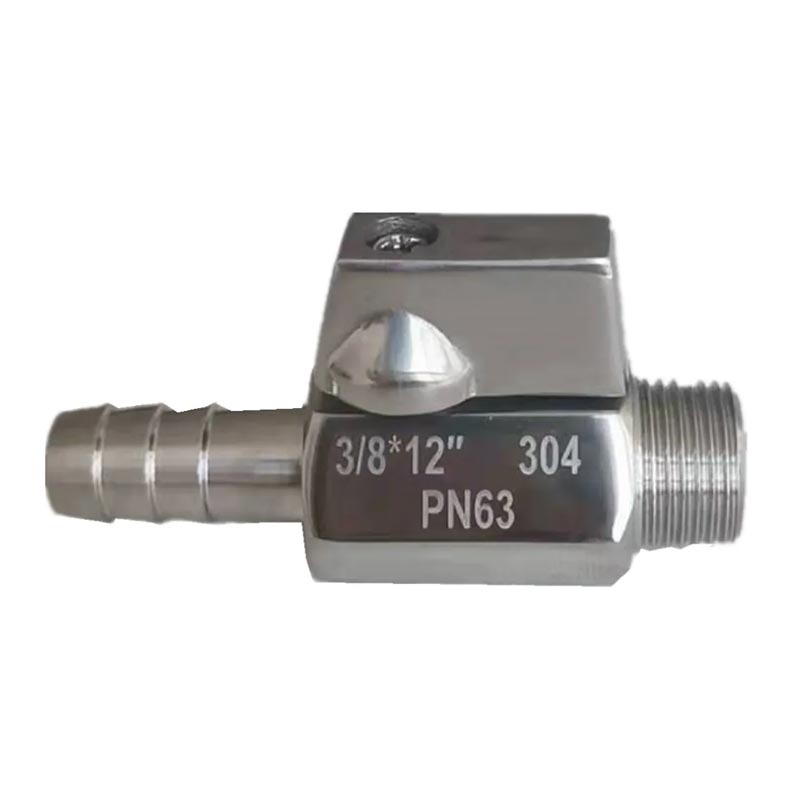

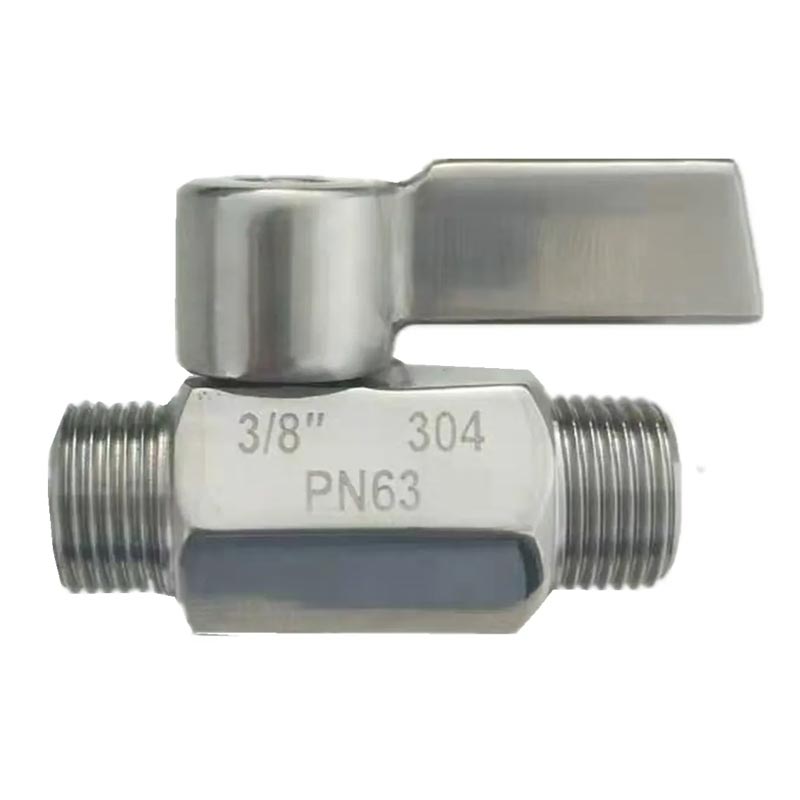

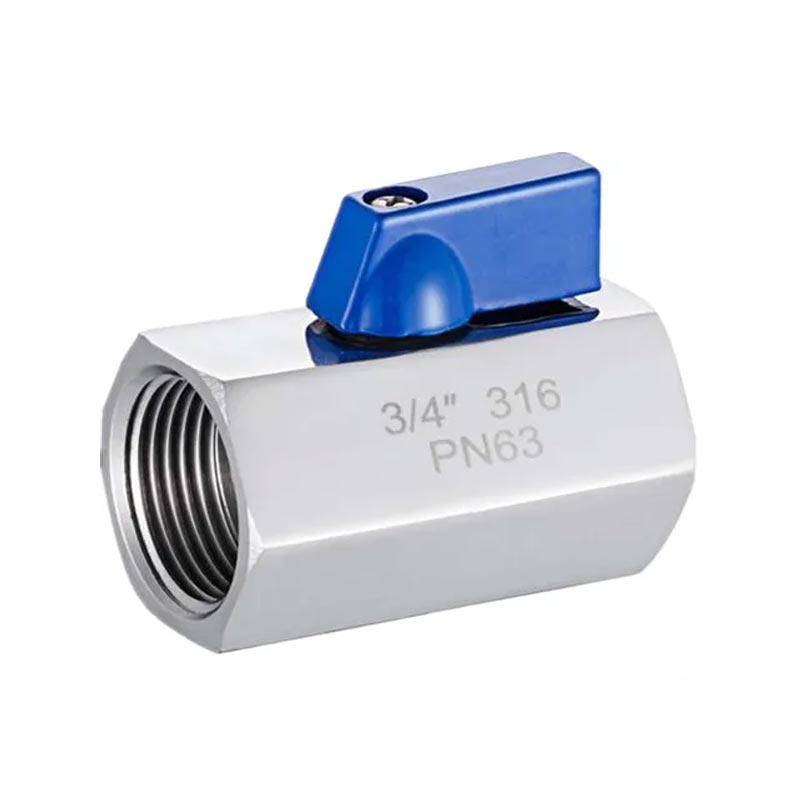

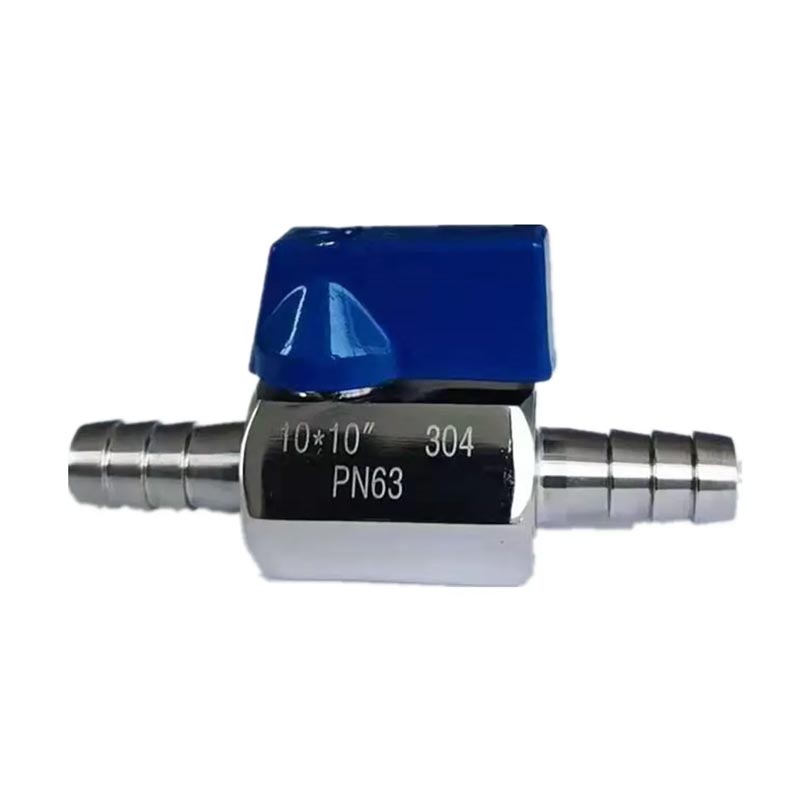

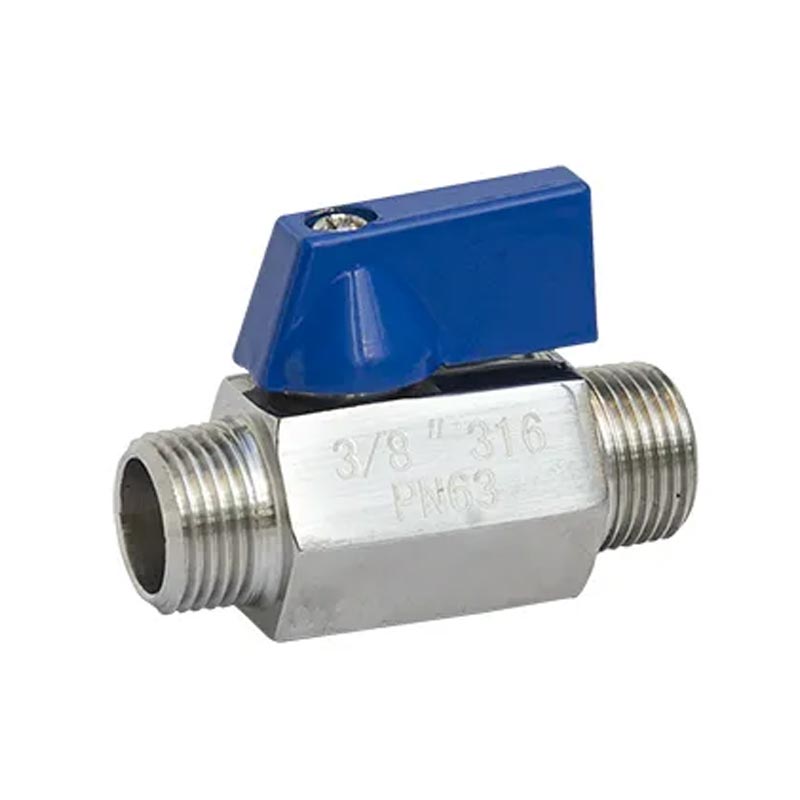

La miniválvula de bola para manguera con boquilla roscada de acero inoxidable JOEPAI sirve como un puente diseñado con precisión entre sistemas de tuberías roscadas rígidas y conexiones de mangueras flexibles. Diseñada y fabricada en nuestras instalaciones con certificación ISO, esta válvula es un componente indispensable para aplicaciones de control de flujo de mediana y pequeña escala en instrumentación, equipos médicos, microbombas y sistemas industriales de precisión.
| Característica | Especificación |
| Característica de diseño |
Diseño de vástago a prueba de explosiones |
| Fabricación |
Fundición a la cera perdida totalmente en sol de sílice |
| Tipo de puerto |
Puerto reducido |
| Operación |
Mando accionado, cuarto de vuelta. |
| Rango de tamaño |
1/8" – 3/4" (DN6 – DN20) |
| Opciones de materiales |
SS304 (CF8) / SS316 (CF8M) |
| Clasificación de presión |
1000 WOG/1000 PSI/PN63 |
| Material del asiento |
PTFE / RPTFE / PPL |
| Finalizar |
Pulido de superficies |
| Temperatura de trabajo |
-20℃-232℃ |
| Medios adecuados |
Agua, Petróleo, Gas, Aire |
| Estándar de diseño |
ASME B16.34 |
| Extremos roscados |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Inspección y pruebas |
API 598 / MSS SP-110 / EN 12266 |
1. Conexión de doble extremo integrada: rosca macho + lengüeta para manguera de múltiples crestas en un solo cuerpo. Retire los adaptadores adicionales, reduzca las posibles fugas en las juntas y el costo de la lista de materiales.
2.Cuerpo compacto de acero inoxidable fundido de precisión, clasificación de alta presión PN63, ideal para espacios confinados dentro de gabinetes de maquinaria.
3.SS304/SS316 como material estándar, SS304L/SS316L opcional; Mayor resistencia a la corrosión que las miniválvulas de latón para gas, agua y medios químicos ligeros.
4. Tamaño combinado de púa métrica y rosca imperial, compatible con tubos rígidos estándar mundiales y mangueras flexibles de caucho/PU.
5. Diseño listo para instalar, conecta directamente el puerto roscado del equipo y el tubo flexible, lo que ahorra tiempo de montaje para los fabricantes OEM.
6.Marcado láser permanente de tamaño, material y clasificación de presión para una fácil gestión de existencias e inspección en el extranjero.
La miniválvula de bola para manguera con boquilla roscada de acero inoxidable JOEPAI es confiable en diversas industrias y aplicaciones:
Industria y Manufactura
-Sistemas de control neumático y paneles de instrumentación.
-Sistemas hidráulicos y de lubricación.
-Equipos de proceso y conjuntos montados sobre patines.
Médico y laboratorio
-Dispositivos médicos e instrumentos analíticos.
-Control de gases y fluidos de laboratorio.
-Equipos de procesamiento farmacéutico.
Agua y Medio Ambiente
-Sistemas de tratamiento y distribución de agua.
-Equipos de riego y agricultura.
-Plantas desalinizadoras
Petróleo, gas y productos químicos
-Sistemas de manipulación de combustible y gas.
-Puntos de inyección y muestreo de productos químicos.
-Control de medios corrosivos
JOEPAI ofrece servicios integrales de personalización OEM para nuestra mini válvula de bola con manguera con boquilla roscada de acero inoxidable. Entendemos que cada aplicación tiene requisitos únicos y nuestro equipo de ingeniería está listo para ofrecer soluciones que coincidan con sus especificaciones exactas.
| NO. | NOMBRE DE LA PARTE | MATERIAL | |
| 1 | JUNTA TÓRICA | NBR | NBR |
| 2 | PROVENIR | SS304 | SS316 |
| 3 | TORNILLO | SS304 | SS304 |
| 4 | MANEJAR | ALEACIÓN DE ALUMINIO/CF8 | ALEACIÓN DE ALUMINIO/CF8 |
| 5 | CUERPO | CF8 | CF8M |
| 6 | TAPA | CF8 | CF8M |
| 7 | ASIENTO DE BOLA(A) | PTFE | PTFE |
| 8 | PELOTA | SS304 | SS316 |
| 9 | ASIENTO DE BOLA(B) | PTFE | PTFE |
| Tamaño | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Nota: Las variaciones dependen de la configuración de la rosca y el tipo de extremo. Consulte los dibujos específicos del producto para conocer las dimensiones exactas.
Excelencia en fabricación
-Instalación de fabricación certificada ISO 9001:2015
-Líneas de producción de fundición a la cera perdida de sol de sílice de última generación.
-Capacidad interna de mecanizado y montaje de precisión.
-Control de calidad integral desde la materia prima hasta el producto terminado.
Cumplimiento de la industria
-Normas de diseño: ASME B16.34
-Inspección y pruebas: API 598, MSS SP-110, EN 12266
-Certificaciones de materiales disponibles bajo petición.
Alcance y experiencia globales
-Años de experiencia en fabricación y exportación de válvulas industriales.
-Con la confianza de clientes de América del Norte, Europa, Asia y Medio Oriente
-Historia comprobada en soluciones de válvulas para diversas industrias.
Compromiso de Calidad
-100% prueba de presión en cada válvula.
-Verificación y trazabilidad de materiales.
-Rigurosa inspección dimensional
-Compromiso con la mejora continua
Servicio centrado en el cliente
-Soporte técnico responsivo e ingeniería de aplicaciones.
-Cantidades de pedido flexibles desde muestra hasta volumen
-Entrega a tiempo y logística confiable.
-Soporte postventa y garantía.
R:Una miniválvula de bola de acero inoxidable se usa comúnmente para controlar agua, petróleo, gas y otros fluidos en sistemas de tuberías compactos, equipos y aplicaciones de automatización.
R:SS316 proporciona una mejor resistencia a la corrosión debido a su contenido de molibdeno, lo que lo hace adecuado para entornos químicos, marinos y hostiles. SS304 se usa ampliamente para aplicaciones industriales generales.
R:Ofrecemos varios estándares de roscas, incluidos NPT, BSP, DIN, ISO228 y JIS, para cumplir con diferentes requisitos de tuberías internacionales.
R: Sí. Las opciones de personalización OEM incluyen materiales, tipos de roscas, tamaños, tratamiento de superficies y marcado de logotipos.
R:Es adecuado para agua, petróleo, gas y otros fluidos industriales compatibles dentro del rango de presión y temperatura especificado.
