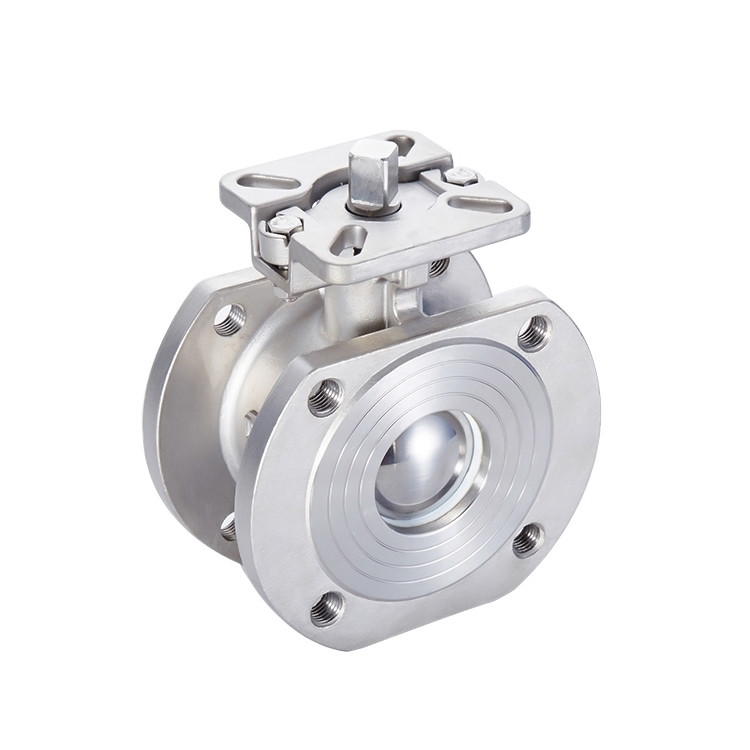

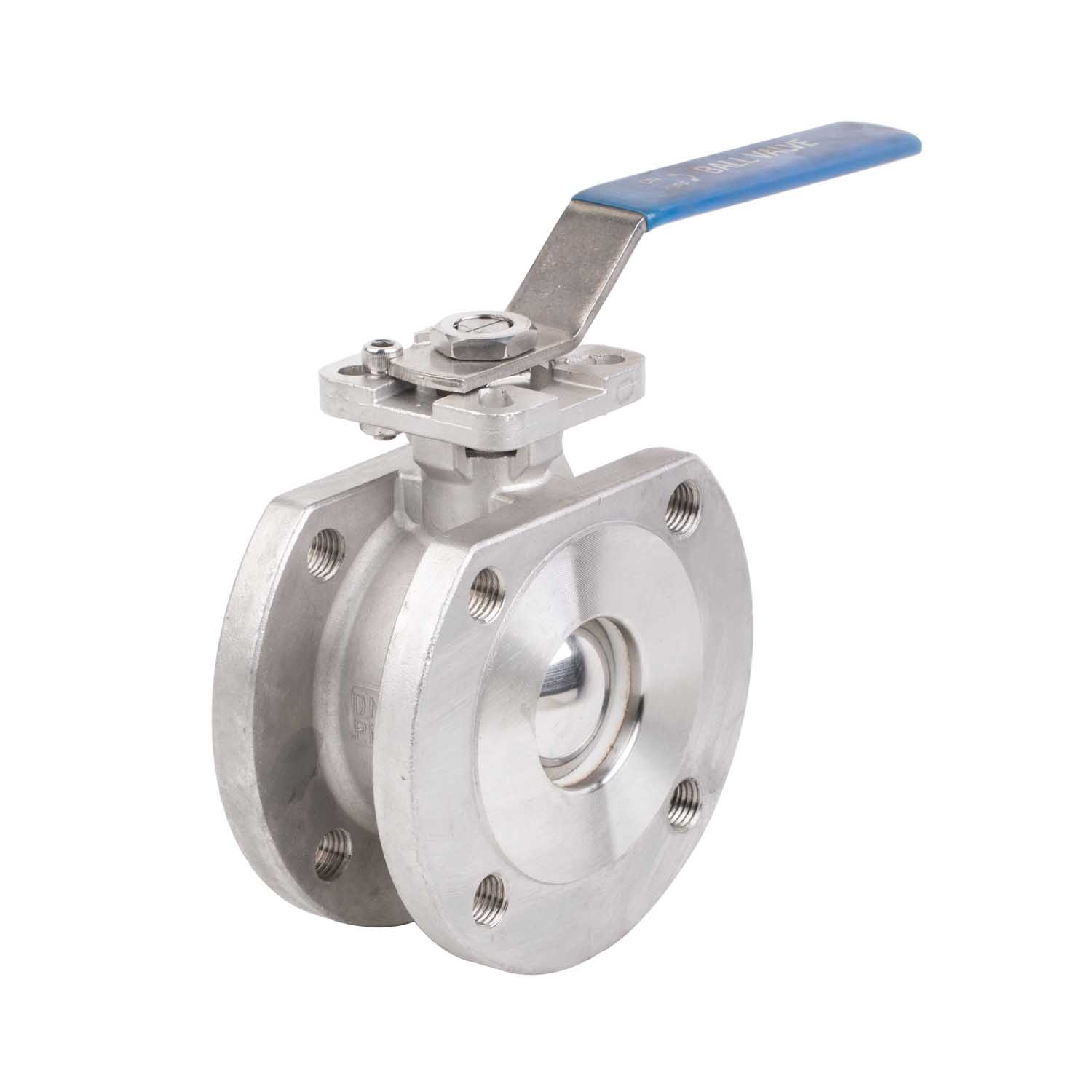

Las válvulas de bola monobloque tipo oblea producidas por el fabricante JOEPAI con almohadilla de montaje directo ISO 5211 son dispositivos compactos de control de fluidos sujetos directamente entre bridas de tubería, ideales para aplicaciones con limitaciones de espacio y sensibles al peso, como plataformas petrolíferas marinas y plantas de procesamiento de productos químicos. Con una rotación manual de 90°, estas válvulas ofrecen un excelente rendimiento de sellado, alta capacidad de flujo, baja resistencia al flujo y una larga vida útil. Son adecuados para gases, líquidos, vapor, aguas residuales y medios fibrosos. JOEPAI integra tecnología de fundición de precisión con un estricto control de calidad, respaldado por la certificación ISO 9001 y exportaciones globales. Con una sólida capacidad de producción, JOEPAI garantiza una entrega confiable para proyectos industriales exigentes.
PRESIÓN: PN16
CARA A CARA: GB/T12221-1989
DIMENSIONES DEL EXTREMO DE BRIDA: GB/T9113
DISEÑO: GB/T12237-1989
PRUEBA: GB/T13927-1992
ESTÁNDAR DE MATERIALES: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Diseño compacto y que ahorra espacio
Las válvulas de bola monobloque tipo wafer con plataforma de montaje directo ISO 5211 presentan una estructura compacta que ocupa significativamente menos espacio en la tubería: hasta un 30 % a un 50 % menos de espacio que las válvulas de bola tradicionales de brida a brida. Esto lo hace ideal para instalaciones con limitaciones de espacio.
2. Sin unión entre el cuerpo y la cubierta: riesgo de fugas reducido
A diferencia de las válvulas de bola convencionales, el cuerpo monobloque de una sola pieza no tiene conexión entre el cuerpo y la tapa, lo que elimina posibles vías de fuga y mejora la seguridad y confiabilidad del sistema.
3. Compatibilidad con actuadores flexibles

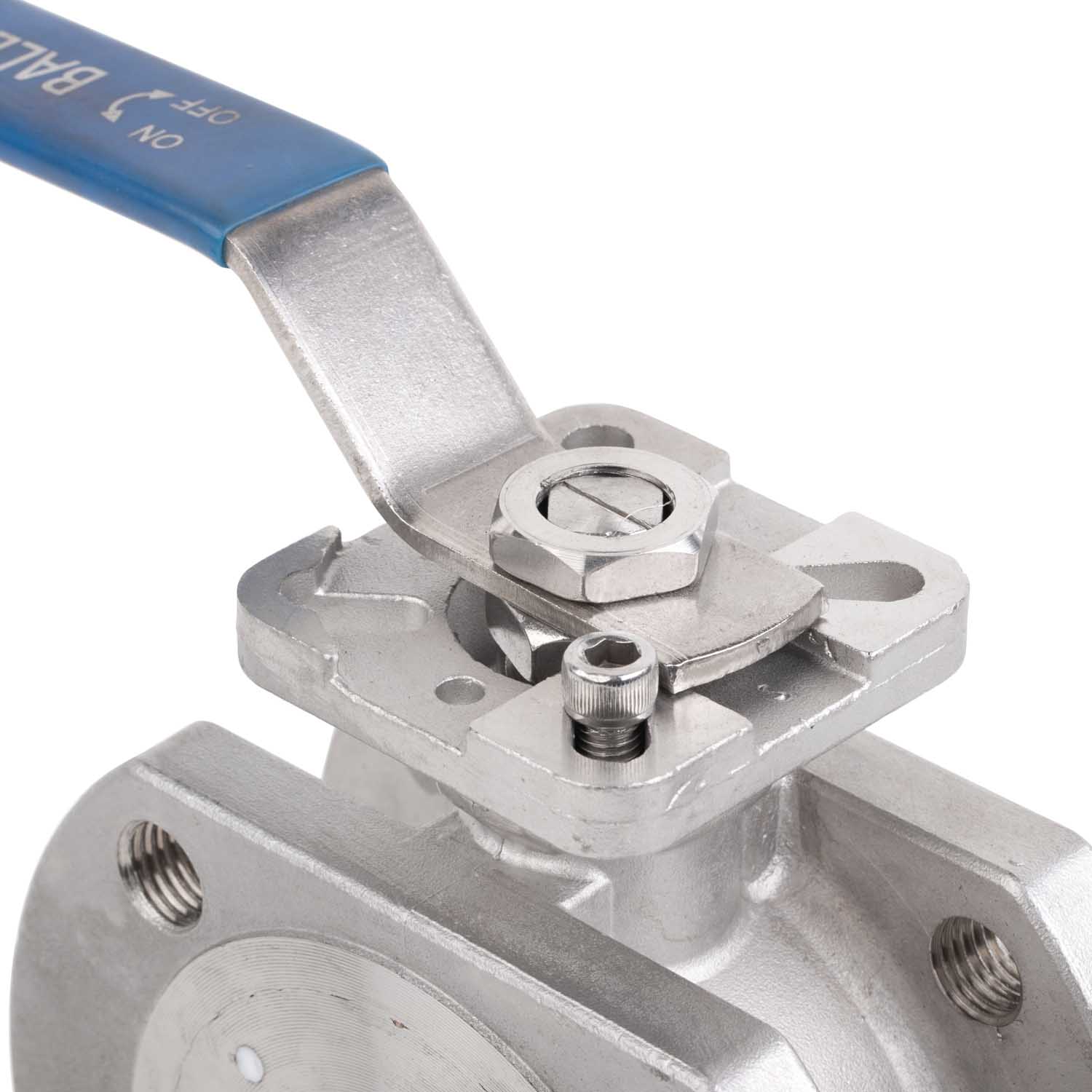

Equipada con bridas superiores directas ISO 5211, la válvula se puede integrar perfectamente con actuadores neumáticos, eléctricos o hidráulicos, además del funcionamiento manual con palanca.
| No. | Nombre de la pieza | Material |
| 1 | Cuerpo | WCB/CF8/CF8M |
| 2 | Tapa | WCB/CF8/CF8M |
| 3 | Asiento | PTFE |
| 4 | Pelota | SS304/SS316 |
| 5 | Provenir | SS304/SS316 |
| 6 | Empaquetadora | PTFE |
| 7 | junta tórica | VITON |
| 8 | Embalaje | PTFE |
| 9 | Glándula | SS/SUS304 |
| 10 | tuerca del vástago | SS/SUS304 |
| 11 | Manejar | SS |
| 12 | pasador de parada | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
VF
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
