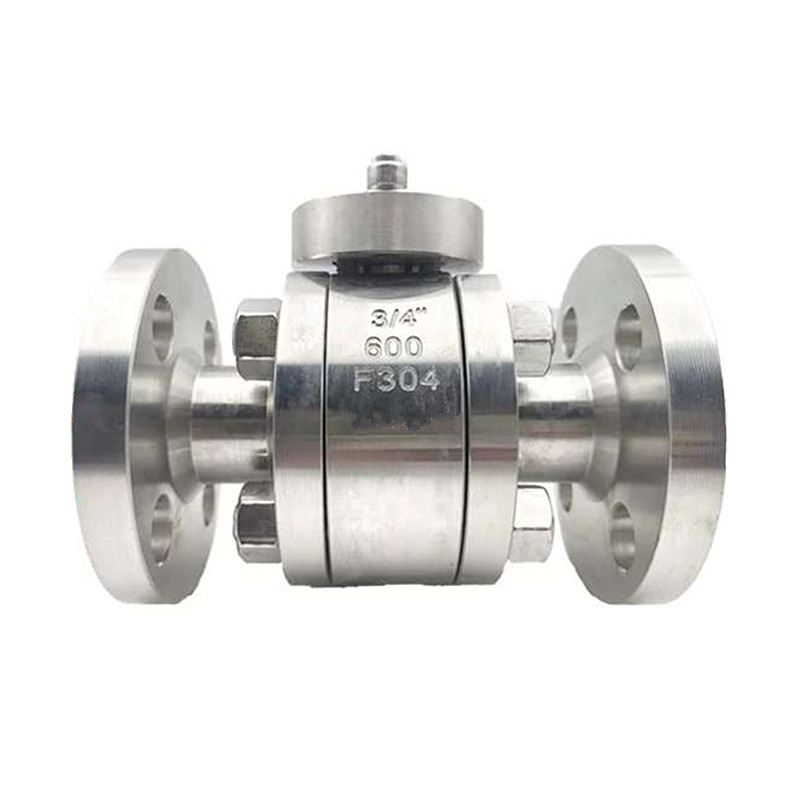

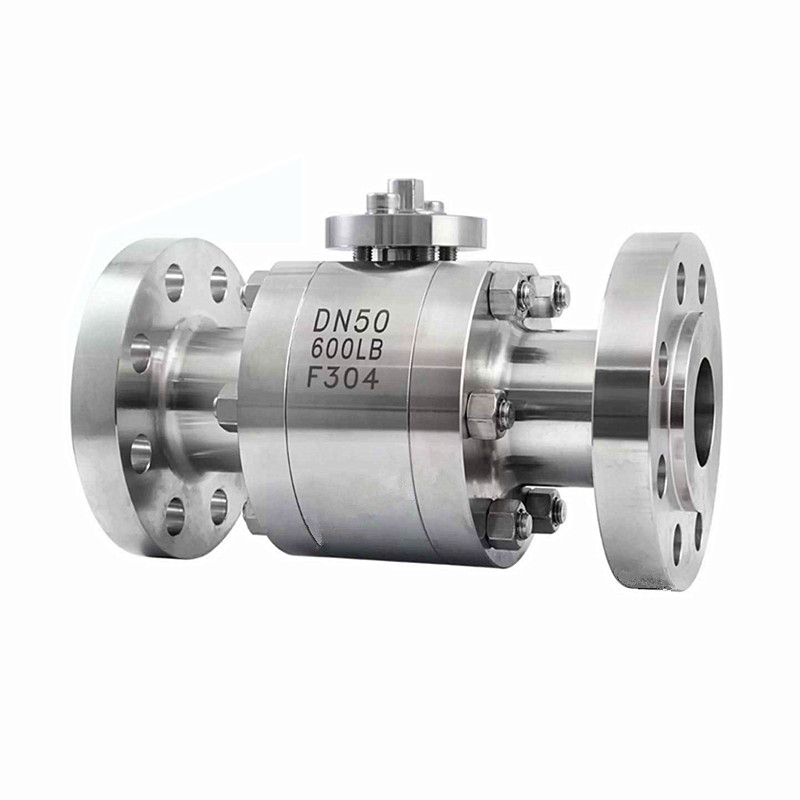

Válvula de bola forjada de alta presión con brida ANSI 600LB

JOEPAI Valve ha estado profundamente involucrada en el mercado de válvulas de bola forjadas de alta presión con bridas ANSI de 600 lb desde 2003, enfocándose en servicios personalizados y de exportación para Válvulas de alta presión forjadas, con rica experiencia OEM e internacional. registros de coincidencia del proyecto. En aplicaciones industriales que involucran condiciones severas como alta presión, alta temperatura o medios corrosivos, las válvulas de bola forjadas suelen ser una opción más confiable que las válvulas fundidas. A diferencia de la mayoría de las válvulas de bola que utilizan procesos de fundición, las válvulas forjadas mejoran significativamente su resistencia estructural y resistencia a la presión mediante un método de fabricación único. Elija una válvula de bola forjada para condiciones severas donde la seguridad, la confiabilidad y la máxima resistencia no son negociables.

Ventajas del diseño

Diseño de cuerpo de tres piezas: el cuerpo de la válvula está dividido en dos partes, lo que facilita el mantenimiento y el reemplazo de componentes, reduce el tiempo de inactividad y mejora la resistencia general y el rendimiento de sellado de la válvula;

Material de acero forjado: el cuerpo de la válvula, la bola y el vástago de la válvula están hechos de acero forjado de alta calidad (por ejemplo, A105, F304, F316), que tiene alta resistencia y buena resistencia a la corrosión. Puede resistir la erosión de diversos medios químicos y extender la vida útil de la válvula;

Diseño de bola flotante: la bola puede flotar libremente bajo la presión del medio y encaja perfectamente con el asiento de la válvula, formando un buen efecto de sellado y asegurando que no haya riesgo de fugas;

Conexión de brida: Adopta un método de conexión de brida estándar que cumple con el estándar ASME B16.5, lo que garantiza la confiabilidad y el rendimiento de sellado de la instalación;

Diseño de seguridad contra incendios: conforme a la norma API 607, la válvula puede mantener el rendimiento de sellado incluso en caso de incendio, evitando fugas del medio y garantizando la seguridad del sistema;

Dispositivo antiestático: Equipado con un dispositivo antiestático incorporado, previene eficazmente la acumulación de estática, reduce el riesgo de incendio y explosión y es particularmente adecuado para el control de medios inflamables y explosivos;

Múltiples modos de operación: Puede equiparse con actuadores manuales, neumáticos, eléctricos o hidráulicos para lograr un control automático remoto.

Una vez finalizado el diseño de la válvula, nuestros técnicos cualificados proceden con el proceso de forjado. La forja implica la aplicación de fuerza mecánica, a menudo combinada con calor, para darle forma al metal y convertirlo en componentes densos y de alta resistencia. Tanto el cuerpo de la válvula como las piezas internas están forjados, lo que da como resultado válvulas excepcionalmente robustas y resistentes que ofrecen un rendimiento confiable incluso en las condiciones más exigentes.

Especificación técnica

Diámetro nominal: 1/2″ a 8″ (DN15 a DN200)

Clase de presión: 150LB~600LB

Rango de temperatura: -29 ℃ a +425 ℃

Método de conexión: Conexión bridada (cumple con el estándar ASME B16.5)

Modo de operación: Manual, Neumático, Eléctrico, Hidráulico

Estándar de diseño: API 608, ASME B16.34

Estándar de prueba: API 598, ISO 5208

Diseño de protección contra incendios: API 607

Medios aplicables: agua, petróleo, gas, medios químicos, etc.

Materiales de piezas de válvulas de bola forjadas

Dimensiones principales

Cmuchacha 150libra                                                                                                                                                                                                                                                                                                                                                        Unidad: mm

Cmuchacha 300libra                                                                                                                                                                                                                                                                                                                                                     Unidad: mm

Cmuchacha 600libra                                                                                                                                                                                                                                                                                             Unidad: mm

NPS	DN	d	L			BRIDA						W	H
			RF	RTJ	peso corporal	D	D1	D2	f	b	norte-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
