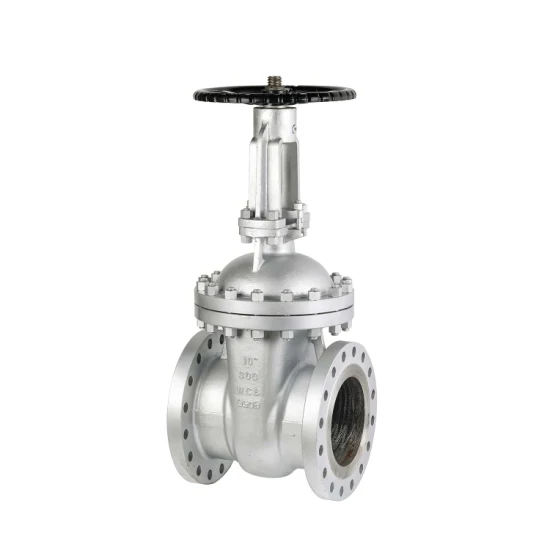

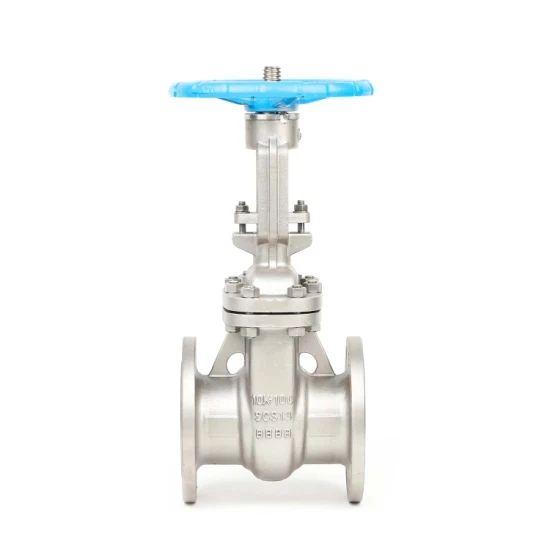

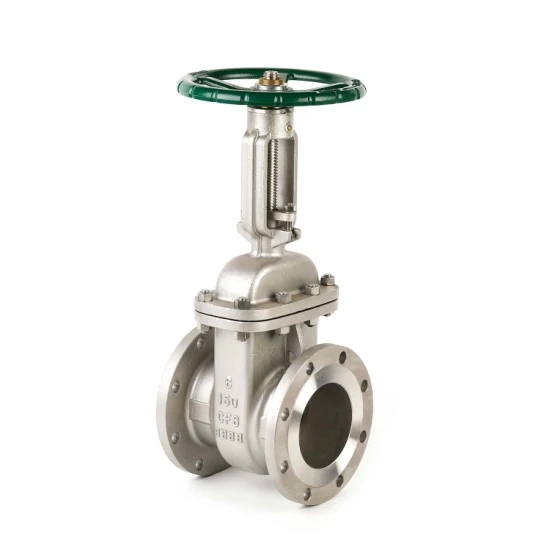

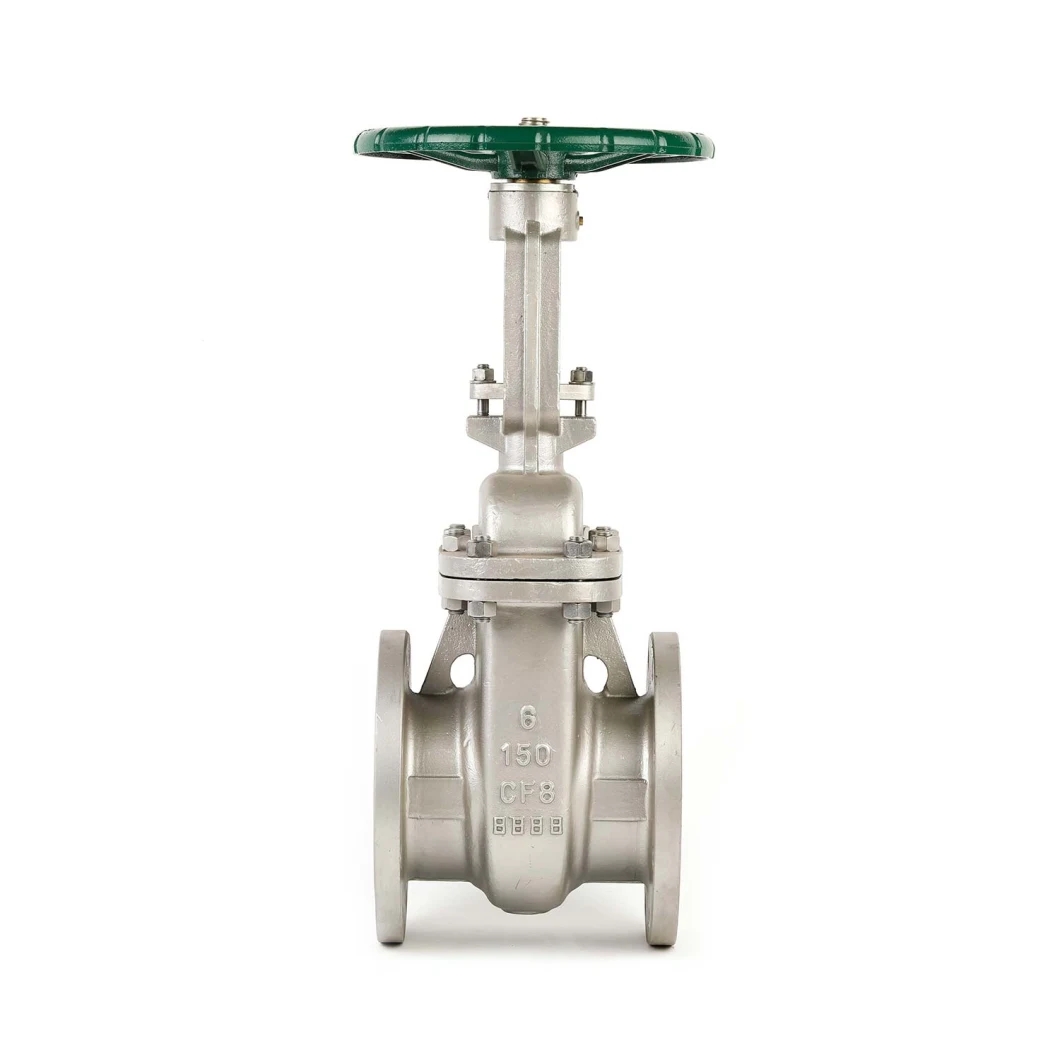

La válvula de compuerta de brida del vástago de acero fundido de Joepai API6D para la industrial hecha en China puede usarse ampliamente como un dispositivo de interruptor en tuberías fluidas como agua del grifo, aguas residuales, construcción, petróleo, productos químicos, alimentos, farmacéuticos, textiles, energía, metalurgia, sistemas de energía, etc.
La válvula de compuerta de fundición del tallo en ascenso es adecuada para abrir, cerrar y regular la velocidad de flujo de los medios en tuberías como las industrias de petróleo, químicos, alimentos, farmacéuticos, metalúrgicos y marinos. También se puede utilizar para varios medios corrosivos y tiene las siguientes características.
Excelente rendimiento de sellado bidireccional, minimizando el par operativo.
Las características de flujo tienden a una línea recta, con un buen rendimiento de regulación.
Se pueden usar diferentes materiales para medios corrosivos.
Estructura simple y compacta, compacta y liviana, fácil de transportar, instalar y desmontar.
1.Design y fabricación: API 600, API 6D, BS1414, etc.
2.Face to Face (de extremo a extremo): ANSI B16.10, API 6D, etc.
3. Conexión con flanada: ANSI B16.5, ASME B16.47, etc.
4. Prueba e inspección: API 598, API 6D, etc.
Características:
1. capó de sello o sello de presión con sellado
2. Cuña flexible
3. Puerto completo
4. Outside Torny and Yoke (OS e Y), Rising Stem
5. capó extendido para servicios criogénicos
6. Dispositivo de reducción opcional
7. Pase a pedido
Materiales principales:
Material de carcasa: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Material del disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Material del vástago: 2CR13, 304, 316, 304L, 316L
Material del capó: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Material del asiento: A105, 304, 316, 304L, 316L
Tipo de conexión: brida/soldadura
Diámetro nominal: DN50-800 NPS2 "-32"
Presión nominal: 1.0-16.0MPA 150LB-900LB
Calidad estable: ¡Implemente monitoreo completo de calidad de proceso, pruebas meticulosas y integrales!
Precio razonable: ¡el control de costos interno eficiente reduce los gastos y beneficios a los clientes!
Entrega rápida: línea de producción avanzada, stock suficiente, tiempo de entrega abreviado
| Tamaño | 2"Hasta 60" (DN50 hasta DN1500) |
| Presión | ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
| Material corporal | Acero al carbono, acero al carbono a baja temperatura, acero inoxidable, acero inoxidable dúplex, acero inoxidable súper dúplex, aleaciones de níquel, bronce de aluminio de níquel, Hastelloy, Inconel, etc. |
| Material de ajuste | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22, etc. |
| Conexión final | Rf/ rtj/ fm/ ff con bridas, tope (BW) |
| Operador | Rueda manual. Dispositivos de engranajes |
| Clase150 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Mmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Clase300 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Mmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Clase 600 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Mmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Clase900 | |||||||||||||
| tamaño (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Mmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
