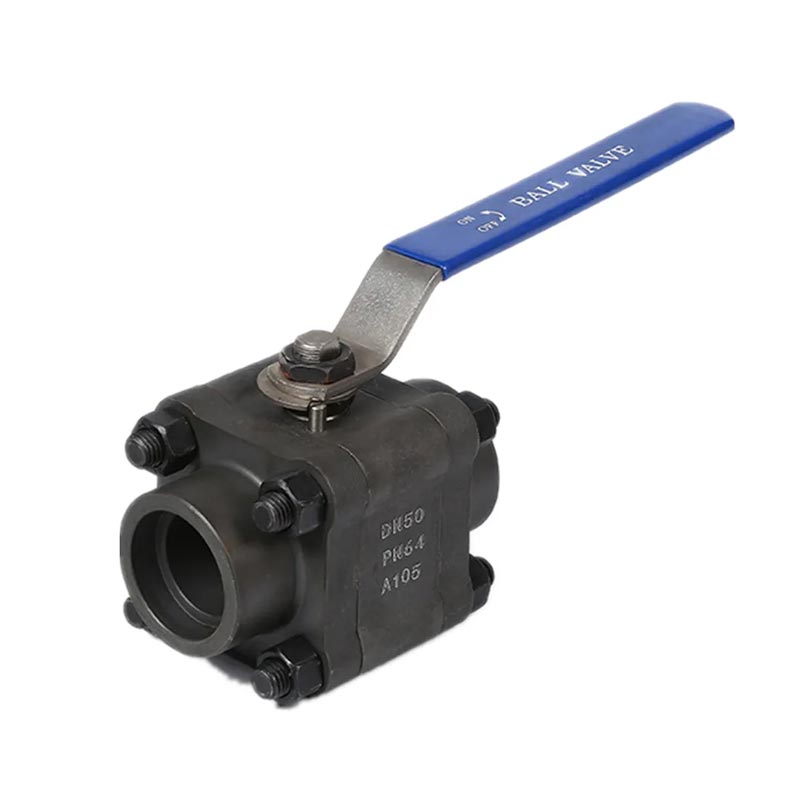

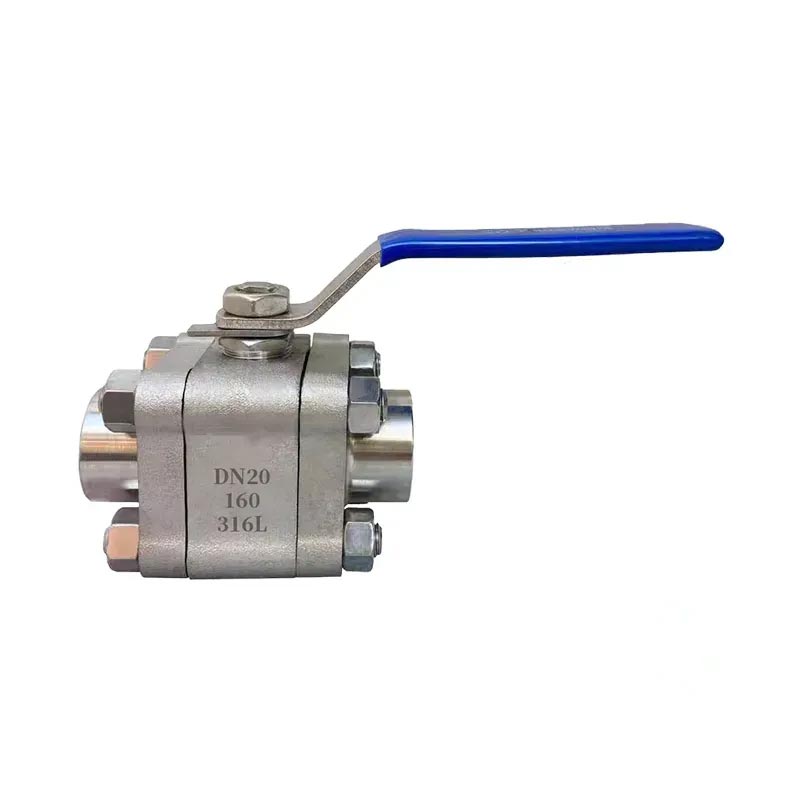

La válvula de bola de acero inoxidable forjada por tornillo de alta presión de Joepai es capaz de proporcionar un control de flujo sin problemas y una pérdida mínima de presión para Aplicaciones de alta presión. Considerando la durabilidad y la eficiencia, es Altamente adecuado para industrias como petróleo y gas, procesamiento químico, Tratamiento de agua y HVAC. Adopta un diseño de puerto completo, extremo de brida fija y unidad neumática, con un rendimiento confiable y a prueba de fugas y fácil Características de operación. Elija Qiaopai para obtener de alta calidad y soluciones específicas de válvula personalizables para satisfacer las necesidades de diferentes Escenarios de aplicación.
(1) Estándar de diseño: ASME B16.34, API608
(2) extremos: NPT, soldadura a tope, soldadura de enchufe,
(3) Pruebas: API 598
(4) Material: F304, F316, A105N
(5) Tamaño: 1/2 ", 3/4", 1 ", 1-1/4", 1-1/2 ", 2"
(6) Presión de trabajo: 2000 psi, PN130,800 lb
(7) Material del asiento: RPTFE
(8) Temperatura de trabajo: -20 a 300 ° C
(9) Medio de trabajo: agua, aceite, gas, vapor, ácido, etc.
| No. | Regiones | Material | ||
| 1 | Cuerpo | F316 | F304 | A105N |
| 2 | Tapa | F316 | F304 | A105N |
| 3 | Pelota | F316 | F304 | |
| 4 | Provenir | F316 | F304 | |
| 5 | Tornillo | 304 | ||
| 6 | Glándula | 304 | ||
| 7 | Tuerca | 304 | ||
| 8 | Lavadora de primavera | 304 | ||
| 9 | Manejar | Ss | ||
| 10 | Asiento | Rptfe | ||
| 11 | Embalaje | Rptfe | ||
| 12 | Sellado de la junta | 304+grafito | ||
| 13 | Arandela de empuje | Rptfe | ||
| Dn | G | Dn | D | L | W | H |
| 15 | 1/2 " | 14 | 35 | 92 | 120 | 70 |
| 20 | 3/4 " | 20 | 40 | 111 | 120 | 80 |
| 25 | 1 " | 23 | 50 | 127 | 130 | 90 |
| 32 | 11/4 " | 32 | 60 | 140 | 160 | 110 |
| 40 | 11/2 " | 38 | 65 | 152 | 160 | 120 |
| 50 | 2 " | 49 | 78 | 158 | 280 | 130 |
La válvula de bola de acero inoxidable forjada por tornillo de alta presión es el mismo tipo de válvula que una válvula de enchufe, excepto que su elemento de cierre es una esfera que gira alrededor de la línea central del cuerpo de la válvula para lograr la apertura y el cierre.
La válvula de bola de acero inoxidable forjada por tornillo de alta presión se usa principalmente en las tuberías para cortar, distribuir y cambiar rápidamente la dirección de flujo de los medios.
1.
2. Estructura simple, tamaño pequeño y peso ligero.
3. Apretado y confiable. En la actualidad, el plástico se usa ampliamente como material de superficie de sellado para las válvulas de bola, que tiene un buen rendimiento de sellado y se ha utilizado ampliamente en sistemas de vacío.
4. La válvula de bola neumática de tres piezas es fácil de operar y se abre y cierra rápidamente. Desde completamente abierto a completamente cerrado, solo requiere una rotación de 90 °, lo que hace que sea fácil controlar de forma remota.
5. Fácil de mantener, la válvula de bola neumática tiene una estructura simple, y el anillo de sellado generalmente es móvil, lo que hace que sea fácil de desmontar y reemplazar.
6. Cuando está completamente abierto o completamente cerrado, la superficie de sellado entre la bola y el asiento de la válvula se aísla del medio, y el paso del medio no causará erosión de la superficie de sellado de la válvula.
7. La válvula de bola de acero inoxidable forjada de tornillo de alta presión tiene una amplia gama de aplicaciones, con diámetros que van desde unos pocos milímetros hasta unos pocos metros, y pueden usarse para alta vacío a alta presión.
Si necesita más información o realizar un pedido, comuníquese con nuestro equipo de ventas profesionales de inmediato.
