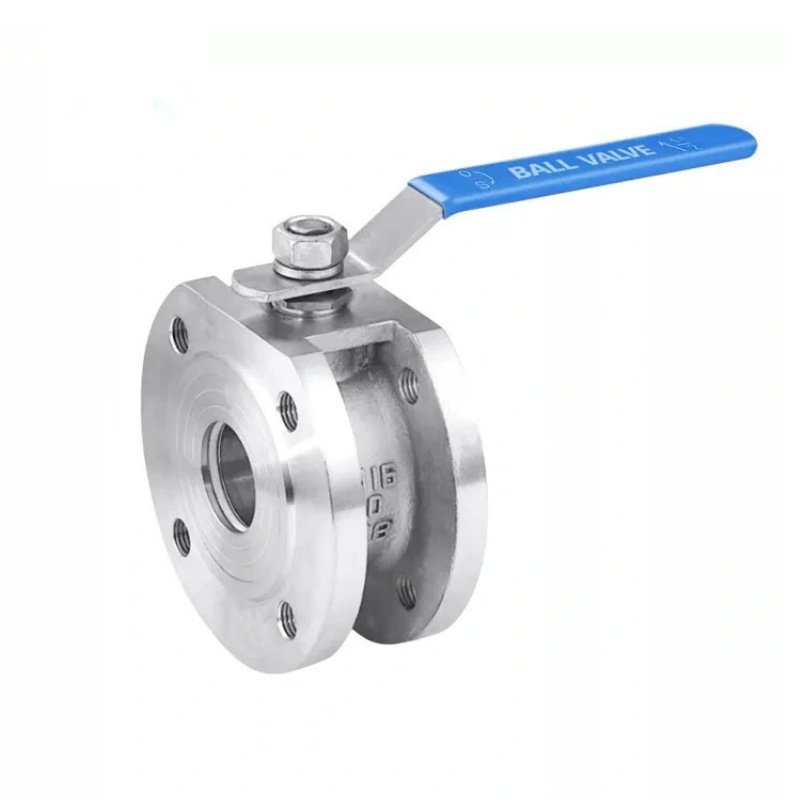

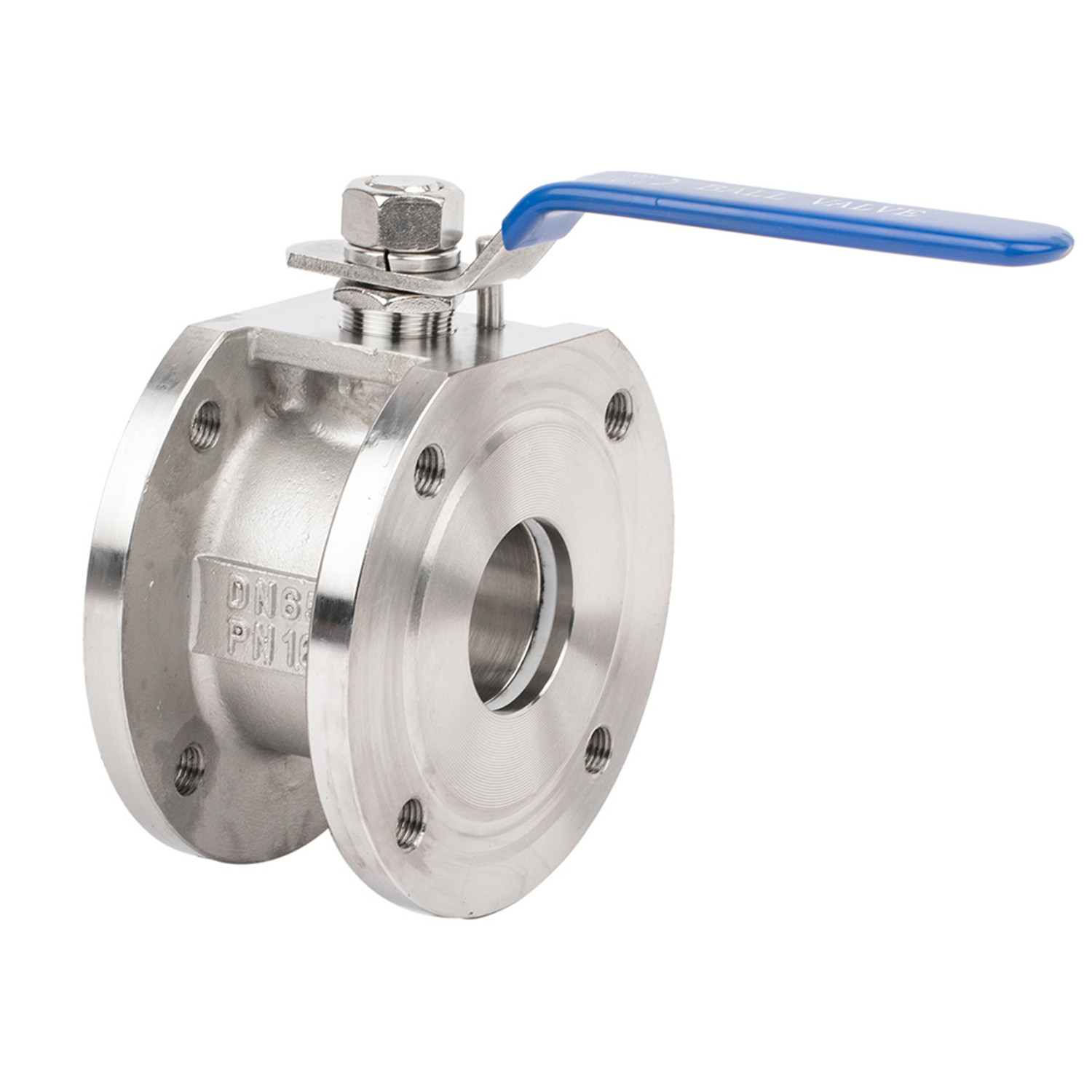

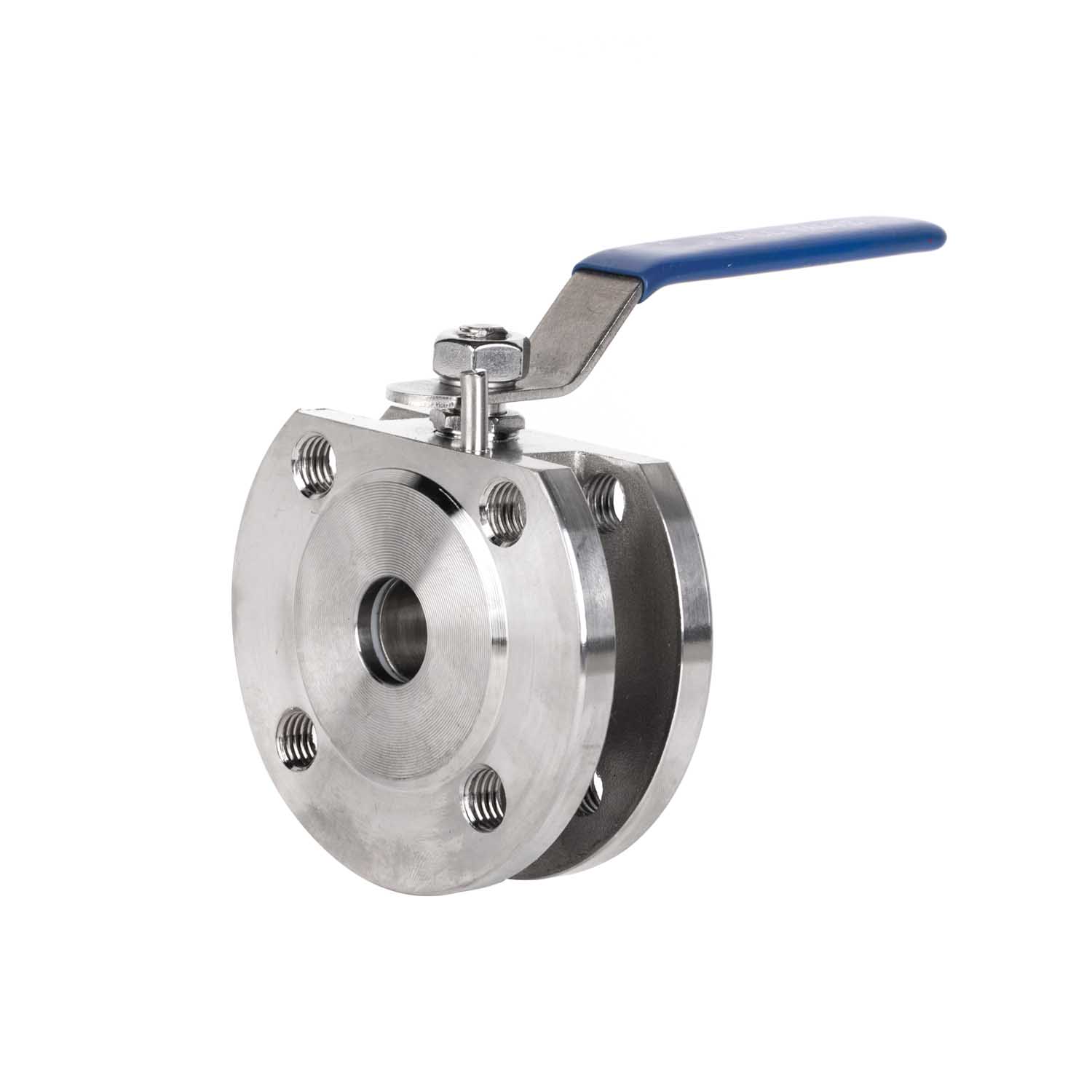

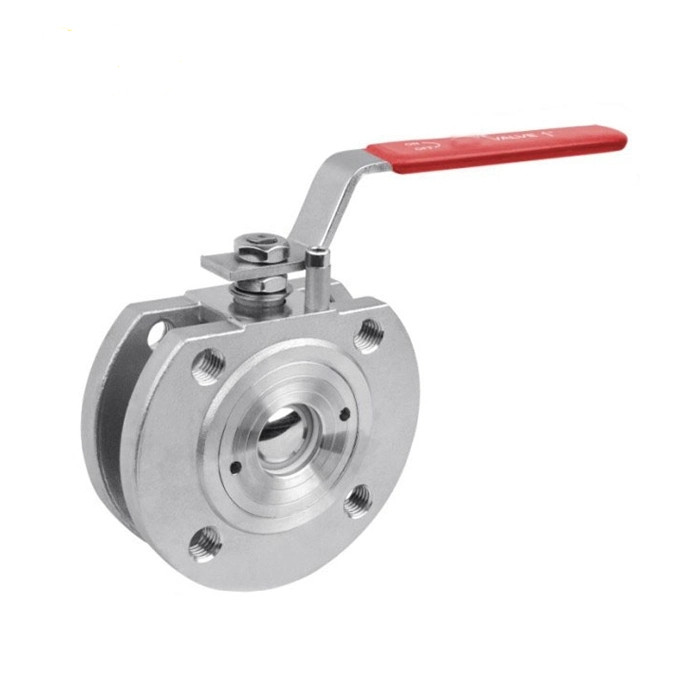

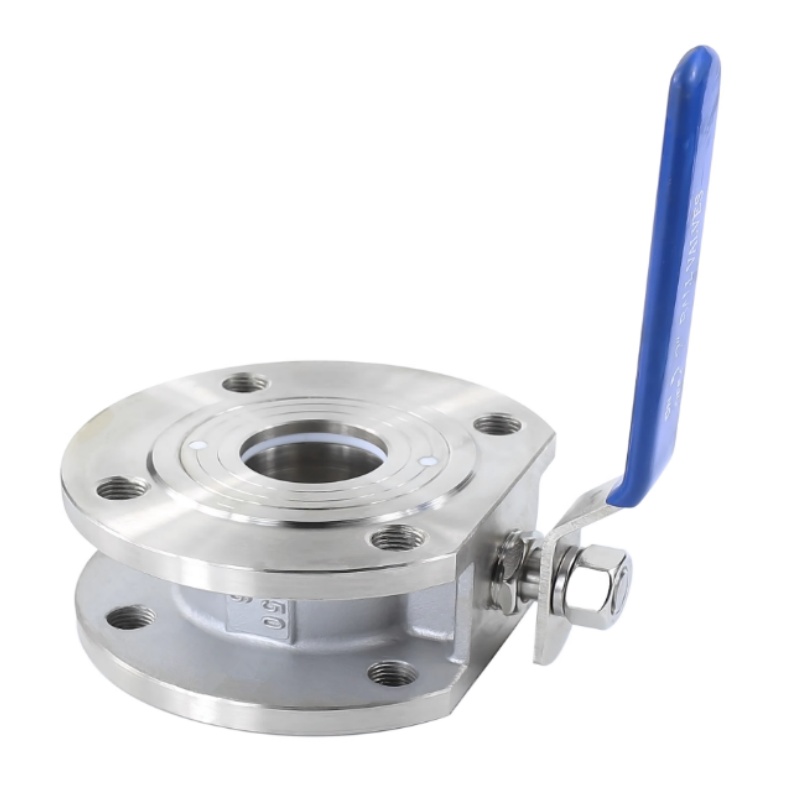

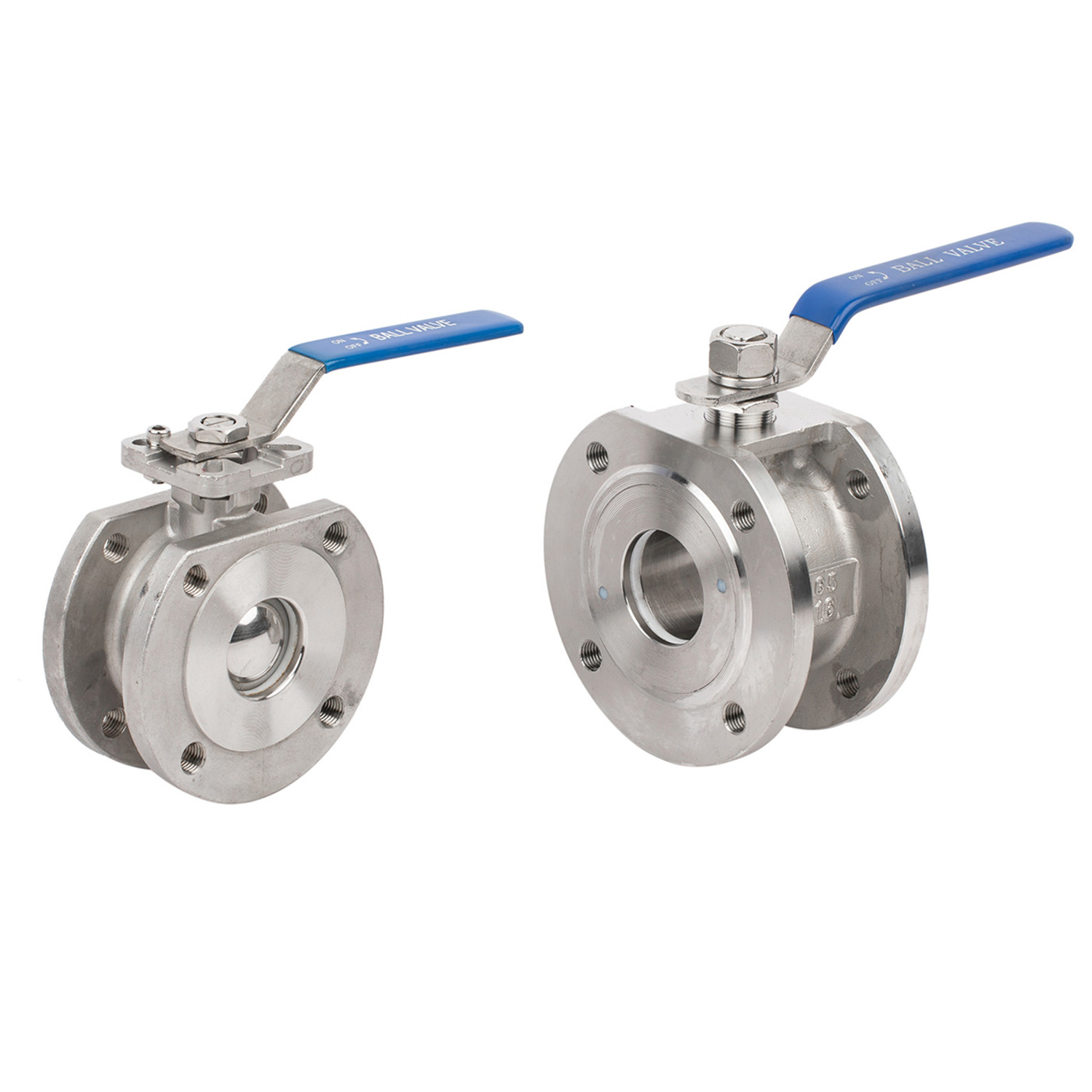

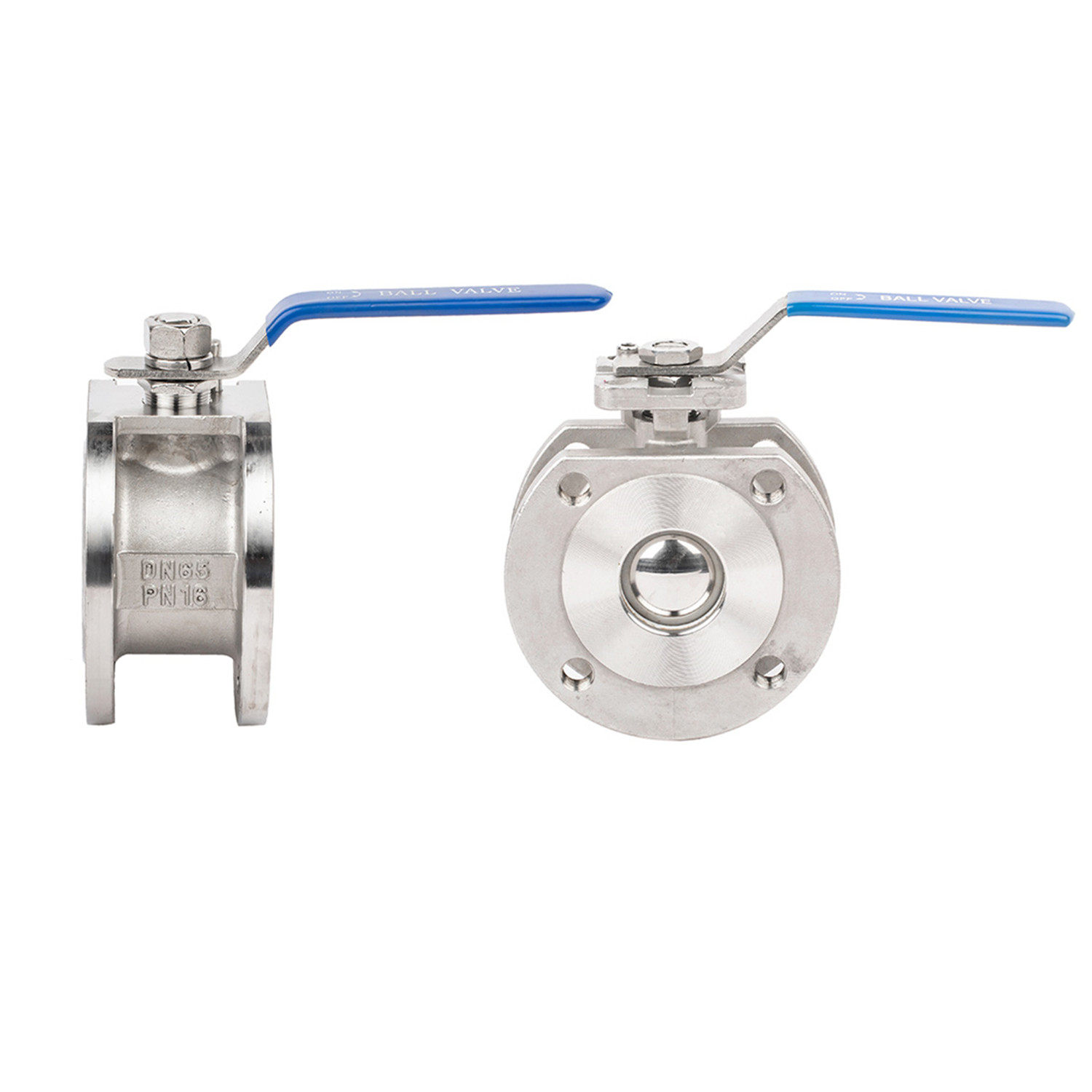

Las válvulas de bola con brida tipo wafer de acero inoxidable de alta calidad JOEPAI son válvulas de cierre ultracompactas de un cuarto de vuelta intercaladas entre bridas de tubería estándar. Se prefieren para espacios reducidos en tuberías industriales, químicas y farmacéuticas. Estas válvulas de cuerpo de una sola pieza de servicio pesado ofrecen una excelente resistencia a la corrosión y un control de fluido de puerto completo sin restricciones. Están diseñadas para sujetarse directamente entre dos bridas de tubería mediante pernos largos que abarcan toda la longitud del cuerpo. Al eliminar las bridas finales integradas, logra una dimensión cara a cara ultracorta, lo que la hace significativamente más liviana y asequible que las válvulas de bola con bridas estándar.
Cuerpo compacto: la construcción ultrafina de una sola pieza minimiza el espacio ocupado por la tubería
Mecanismo de conexión: se instala entre bridas de tubería, asegurado mediante compresión de pernos flanqueantes.
Bajo volumen de retención: la corta distancia entre la bola y el borde exterior reduce la retención media y las zonas muertas.
Materiales:Acero al carbono (WCB / A105), Acero inoxidable (CF8/304, CF8M/316)
Clasificaciones de presión:ASME Clase 150/300, EN PN10/PN16/PN40
Tipos de asientos: Asiento blando (PTFE / RTFE) para cero fugas
Tipos de orificio: puerto completo (máxima eficiencia de flujo), puerto en V/segmentado (estrangulación precisa)

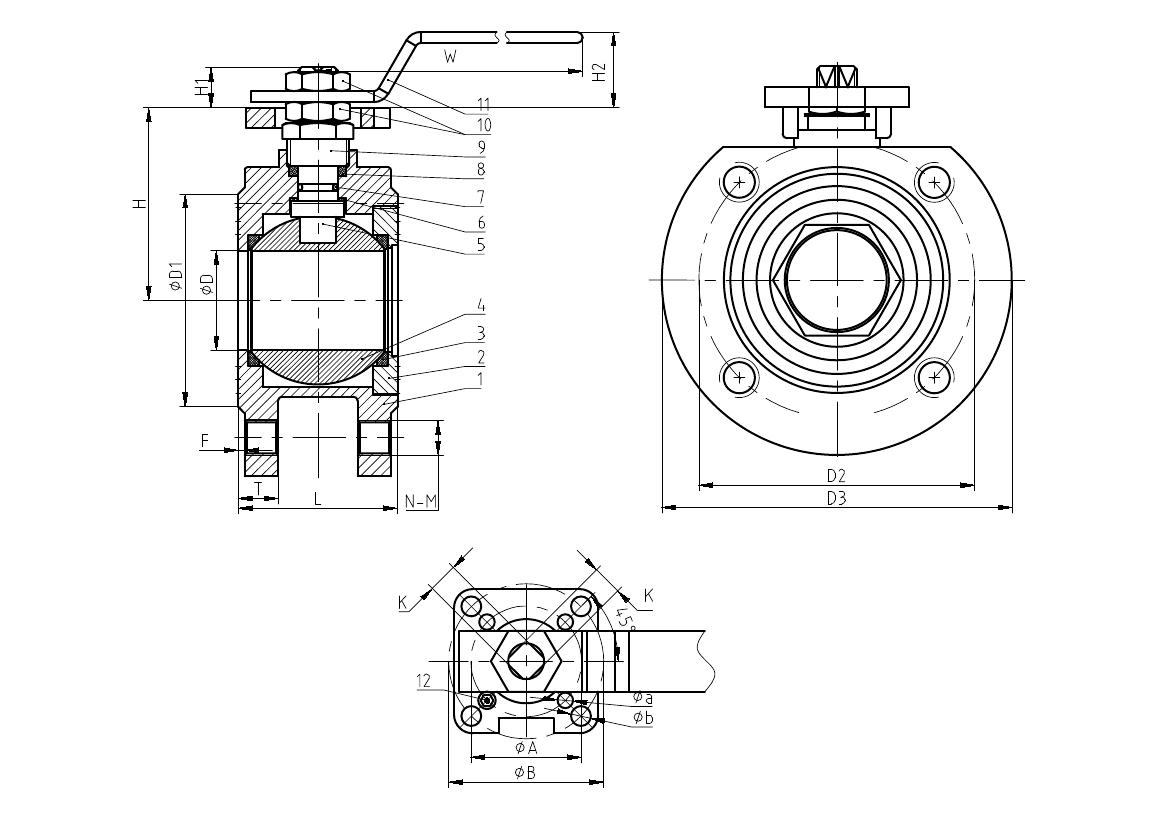

| No. | Nombre de la pieza | Material |
| 1 | Cuerpo | WCB/CF8/CF8M |
| 2 | Tapa | WCB/CF8/CF8M |
| 3 | Asiento | PTFE |
| 4 | Pelota | SS304/SS316 |
| 5 | Provenir | SS304/SS316 |
| 6 | Empaquetadora | PTFE |
| 7 | junta tórica | VITON |
| 8 | Embalaje | PTFE |
| 9 | Glándula | SS/SUS304 |
| 10 | tuerca del vástago | SS/SUS304 |
| 11 | Manejar | SS |
| 12 | pasador de parada | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
VF
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
