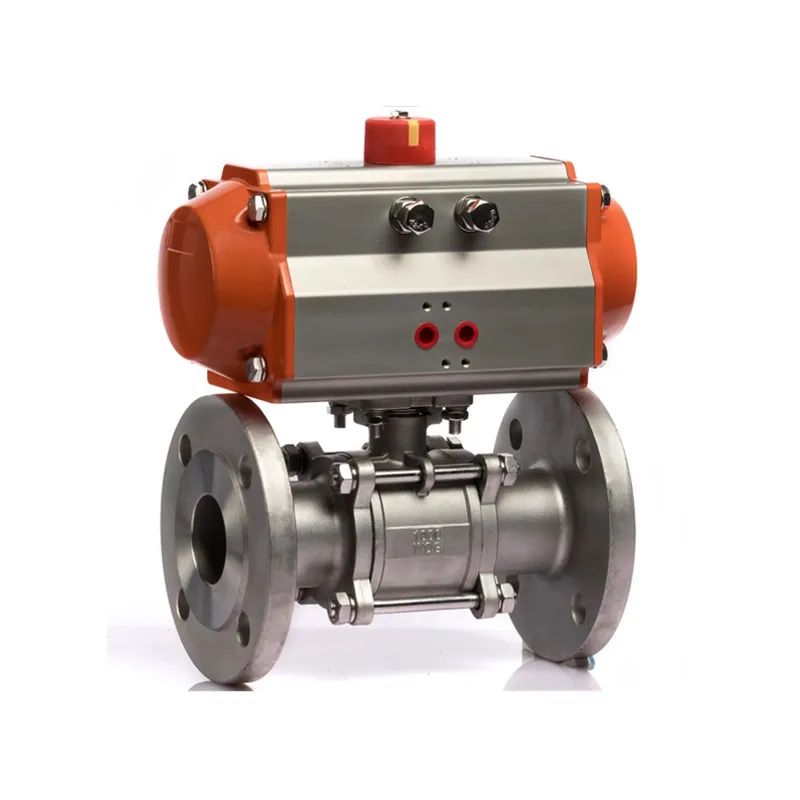

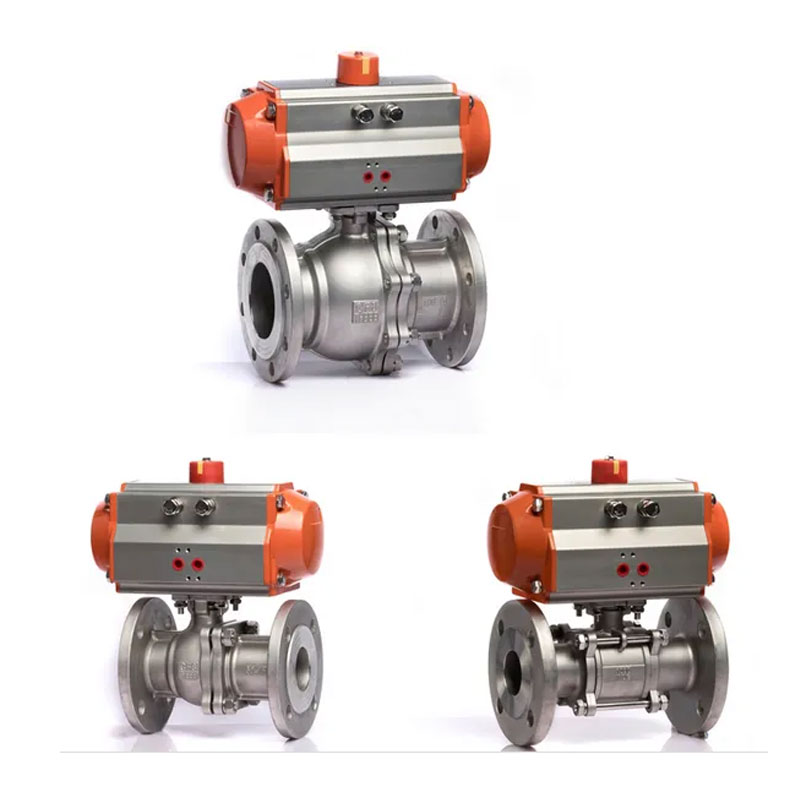

Wenzhou Joepai Valve Co., Ltd. es un proveedor que integra diseño, I+D, fabricación y ventas. La válvula de bola con brida de 3 piezas y actuador neumático PN40 producido se produce de acuerdo con los estándares internacionales API, ANSI, JIS, ISO, DIN, GOST, BS y estándares nacionales JB, GB.
La empresa también cuenta con diseño de válvulas CAD, modelado tridimensional UG y Centros de inspección y pruebas de calidad. Potentes equipos de producción y Los métodos de prueba perfectos pueden mejorar eficazmente la calidad del producto y proteger eficazmente los intereses de los clientes.
Invitamos a los clientes nacionales y extranjeros a cooperar sinceramente y crear brillantez juntos!
La estructura de la válvula de bola con brida de tres piezas permite conexión directa en línea. inspección y mantenimiento de válvulas instaladas en tuberías, efectivamente reduciendo el tiempo de inactividad del dispositivo y reduciendo los costos.
La estructura de sellado en forma de cuña de la válvula de bola de tres piezas se basa en la Fuerza mecánica proporcionada por el vástago de la válvula para presionar la cuña de bola sobre el asiento de válvula para sellar, asegurando que el rendimiento de sellado de la válvula sea No se ve afectado por los cambios en la diferencia de presión de la tubería y tiene un sellado confiable. El rendimiento está garantizado en diversas condiciones de trabajo.
El diseño de asiento único de esta serie de válvulas de bola elimina el problema de Aumento anormal de presión que afecta el uso del medio en la cámara de la válvula.
La válvula de bola estándar americana de tres piezas presenta un diseño de bajo torque y un vástago de diseño estructural que se puede abrir y cerrar fácilmente con solo un mango pequeño; La función de apertura y cierre sin fricción resuelve el problema de válvulas tradicionales que afectan el sellado debido a la fricción mutua entre los sellos. superficies.
| PRESIÓN | PN40 |
| DIMENSIONES PRESENCIALES | GB/T12221-1989 |
| DIMENSIONES DEL EXTREMO DE LA BRIDA | GB/9113 |
| DISEÑO | GB/T12237-1989 |
| PRUEBA | GB/T13927-1992 |
| ESTÁNDAR DE MATERIALES | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Tuerca hexagonal | SS304/SS | 9 | Lavadora de empuje | PTFE |
| 2 | Tornillo | SS304/SS | 10 | Embalaje | PTFE |
| 3 | Arandela de perno | SS304/SS | 11 | Glándula | SS304/SS |
| 4 | Cuerpo | WCB/CF8M/CF8 | 12 | Manejar | SS304/SS |
| 5 | Tapa | WCB/CF8M/CF8 | 13 | Arandela de resorte | SS304/SS |
| 6 | Asiento | PTFE | 14 | Tuerca del vástago | SS304/SS |
| 7 | Pelota | SS316/SS304/SS | 15 | Cubierta de plástico | Plástico |
| 8 | Provenir | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
