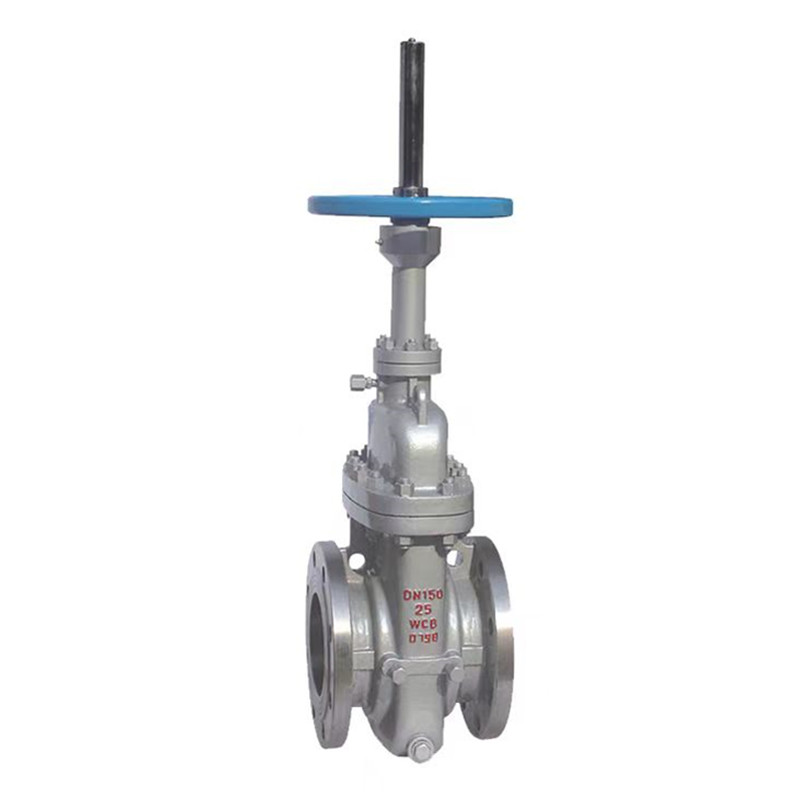

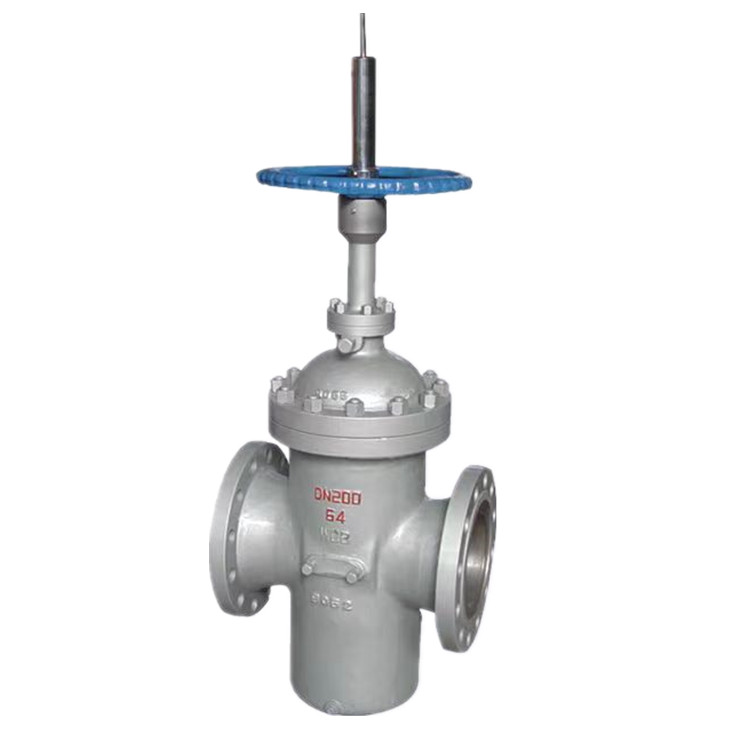

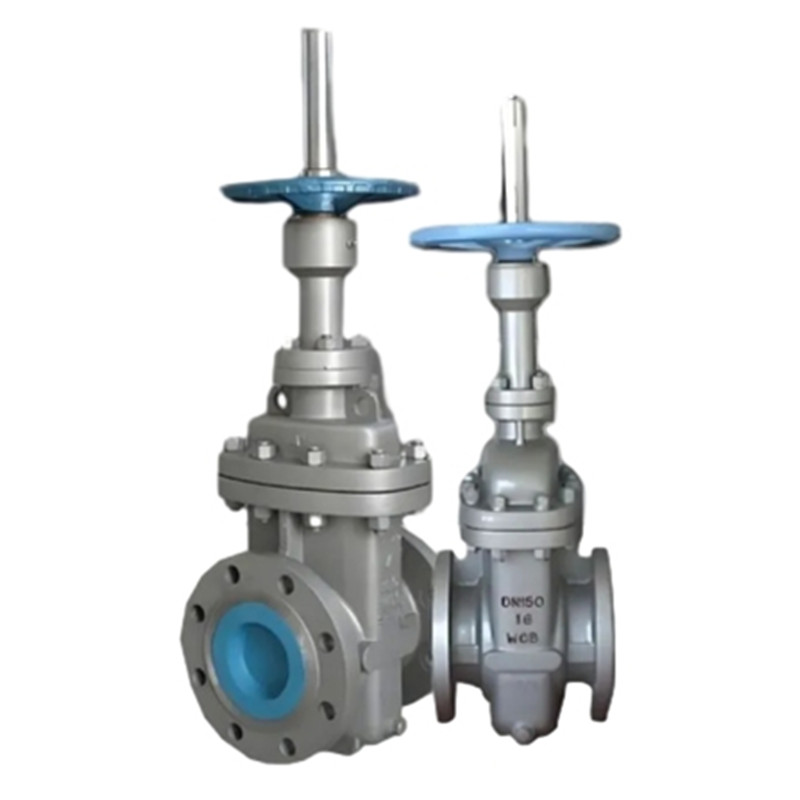

Válvula de puerta plana de doble disco paralelo de acero al carbono
  • Válvula de puerta plana de doble disco paralelo de acero al carbonoVálvula de puerta plana de doble disco paralelo de acero al carbono
  • Válvula de puerta plana de doble disco paralelo de acero al carbonoVálvula de puerta plana de doble disco paralelo de acero al carbono
  • Válvula de puerta plana de doble disco paralelo de acero al carbonoVálvula de puerta plana de doble disco paralelo de acero al carbono

Válvula de puerta plana de doble disco paralelo de acero al carbono

Wenzhou Joepai Valve Co., Ltd. se ha centrado en la fabricación y la exportación de válvulas industriales desde 2003. La válvula de compuerta plana de doble disco paralelo de acero carbono es una válvula de control de globo de alto rendimiento diseñada con discos dobles paralelos, adecuado para sistemas de fluidos de presión media. La válvula, con su estructura de doble disco paralelo, garantiza un funcionamiento suave durante la apertura y el cierre, evitando los problemas de desgaste y sellado de las válvulas de puerta de disco único tradicionales.

La válvula de puerta plana de doble disco paralelo de alta calidad de Joepai adopta una estructura de contacto de metal única, que es confiable en acción y tiene un rendimiento de corte extremadamente alto. Se usa ampliamente en las válvulas de cierre de emergencia y las válvulas de ventilación bajo alta presión a condiciones de temperatura extremadamente baja. Además, la estructura de contacto de metal en sí tiene una función de inicio de fuego.

Especificación de producto

1. Fabricación de diseño según API 6D

2.Face para enfrentar según ASME B16.10

3. ENVIENE DIMENSIÓN DE LA PIDIA SEGURA DE ASME B16.5

4. Inspección y prueba de válvulas según la API 598


Material de carcasa: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Material del disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Material del vástago: 2CR13, 304, 316, 304L, 316L

Material del capó: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Material del asiento: A105, 304, 316, 304L, 316L

Tipo de conexión: brida/soldadura

Diámetro nominal: DN100-800 NPS2 "-32"

Presión nominal: 1.0-16.0MPA 150LB-900LB

Condiciones de trabajo aplicables

1. Unidad de hidrogenación

2. Condición de vapor de alta temperatura

3. Condición de trabajo de aceite caliente

4. Área de almacenamiento de tanques de aceite

Características del producto

1. Medidas anti -hinchazón en condiciones de alta temperatura

2 diseño montado en la parte superior, capaz de mantenimiento en línea

3 sellos de ajuste forzados bidireccionales para un sellado más confiable

4 pueden lograr fugas cero

5. Fuerza de apertura baja

Características estructurales

El grado de cuña del bloque de cuña de la válvula de puerta doble paralela es mucho mayor que el ángulo de bloqueo automático, lo que hace que sea fácil de abrir y que requiere menos potencia.

Cuando la válvula de compuerta plana de doble disco paralelo de acero al carbono se abre completamente, se forma un sello de metal entre el extremo del vástago de la válvula y la superficie de sellado de soldadura de aleación dura de la cubierta de la válvula. En este momento, no hay presión media en el embalaje, y el embalaje se puede reemplazar en línea.

Adoptar un diseño de estructura abierta de soporte puede proporcionar una mayor fuerza de precarga de sellado forzado, lo que hace que el sello sea más confiable.

La cubierta de la válvula se puede convertir en varias estructuras de acuerdo con las condiciones de trabajo reales, como el uso de la cubierta de la válvula sellada de tubería corrugada para medios tóxicos, utilizando la cubierta de la válvula de disipación de calor para alta temperatura y el uso de la cubierta de la válvula de auto sellado para alta presión, asegurando el uso seguro y confiable de la válvula.

Se selecciona un bajo embalaje de fuga como material de llenado, y un diseño de carga de resorte de disco se utiliza en la ubicación de empaque para un sellado a largo plazo más confiable.

Mediante el uso de tecnología de extrusión de superficie avanzada para aumentar la dureza de la superficie del vástago de la válvula y reducir la rugosidad, el desgaste del empaque durante el proceso de apertura y cierre de la válvula se puede reducir, al tiempo que evita la tensión del vástago de la válvula.

La brida media está sellada con una junta envuelta en metal, que tiene un buen rendimiento de sellado y función de prevención de incendios.

La estructura de sellado compuesta por dos placas de compuerta paralela y dispositivos de ajuste de cuña reemplaza la estructura de la válvula de compuerta de cuña tradicional, lo que facilita el proceso de apertura y cierre de la válvula.

Las válvulas internas están diseñadas completamente de metal y pueden soportar medios de temperatura a alta temperatura. El bloque en forma de cuña adopta un gran diseño de ángulo de cuña, que permite que se retire fácilmente incluso en condiciones de alta temperatura sin ningún fenómeno de hinchazón o muerto.

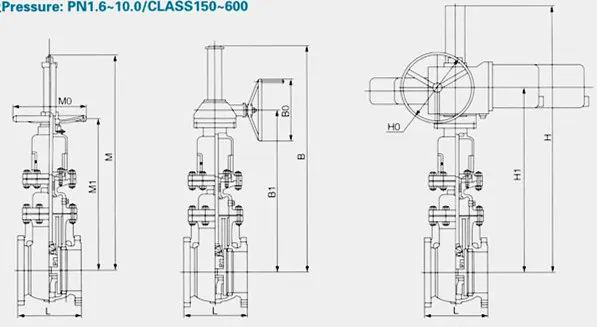

Dimensiones y peso principales (PN1.6, 2.5 Clase150)

mm en. L (RF) L (BW) Mango operado Engranaje operado Operado eléctrico Peso (n · m) Torque (nm)
        M M1 M0 B B1 B0 H H1 H0
50 2 178 216 475 360 250 - - - 690 572 200 23 18
65 2-1/2 190 241 535 300 300 - - - 747 637 200 29 37
80 3 203 283 600 450 300 - - - 811 672 200 38 46
100 4 229 305 700 585 350 - - - 960 795 508 50 55
150 6 267 403 910 886 350 - - - 1170 945 508 105 72
200 8 292 419 1095 815 350 1235 900 305 1355 1075 508 176 132
250 10 330 457 1370 965 450 1510 1050 305 1630 1095 305 250 194
300 12 356 502 1470 1100 500 1610 1185 305 1730 1230 305 286 266
350 14 381 572 1730 1250 600 1890 1345 458 2020 1417 305 525 372
400 16 406 610 1870 1375 650 2030 1470 458 2160 1532 305 750 528
450 18 432 660 2185 1485 700 2415 1625 458 2500 1651 305 860 672
500 20 457 711 2335 1575 800 2565 1715 458 2650 1741 305 1070 840
600 24 508 813 2815 1995 1000 3045 2135 458 3130 2161 457 1460 1212
700 28 610 914 - - - - - - 3630 2470 457 2160 1872
800 32 660 965 - - - - - - 4135 2933 610 2615 2580
900 36 813 1016 - - - - - - 4605 3260 610 - 3492

Calificación de presión: PN4.0 Class300

mm en. L (RF) L (BW) Mango operado Engranaje operado Operado eléctrico Peso (n · m) Torque (nm)
        M M1 M0 B B1 B0 H H1 H0
50 2 216 216 475 360 200 - - - 690 572 200 55 22
65 2-1/2 241 241 535 425 300 - - - 747 637 200 - 46
80 3 283 283 600 460 300 - - - 860 720 508 68 65
100 4 305 305 700 535 350 - - - 960 795 508 88 88
150 6 403 403 910 685 350 - - - 1170 945 508 110 108
200 8 419 419 1095 815 350 1235 900 305 1355 945 305 205 170
250 10 457 457 1370 965 450 1510 1050 305 1630 1095 305 280 269
300 12 502 502 1470 1100 500 1610 1185 305 1760 1257 305 385 337
350 14 762 762 1730 1250 600 1890 1345 458 2020 1407 305 485 532
400 16 838 838 1870 1375 650 2030 1470 458 2185 1541 305 - 678
450 18 914 914 2185 1485 700 2415 1625 458 2500 1651 305 - 912
500 20 991 991 2335 1575 800 2565 1715 458 2695 1757 457 - 1140
600 24 1143 1143 2815 1995 1000 3045 2135 458 3175 2177 457 - 1812
700 28 1346 1346 - - - - - - 3670 2606 610 - 2760
800 32 1524 1524 - - - - - - 4136 2933 610 - 3804
900 36 1727 1727 - - - - - - 4673 3317 610 - 5340






Etiquetas calientes: Carbon Steel Parallel Double Disc Flat Gate Valve
