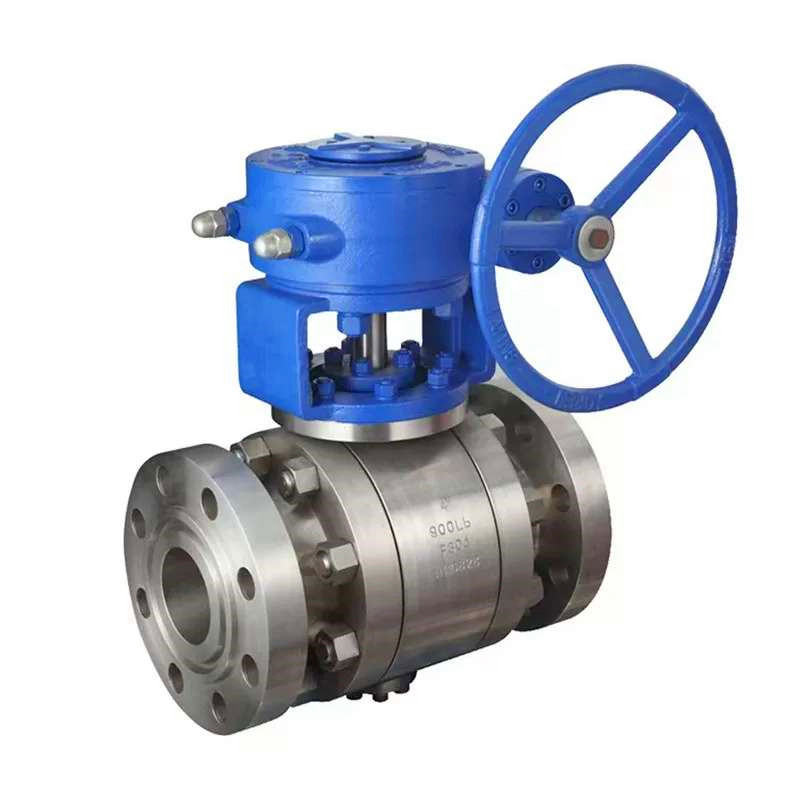

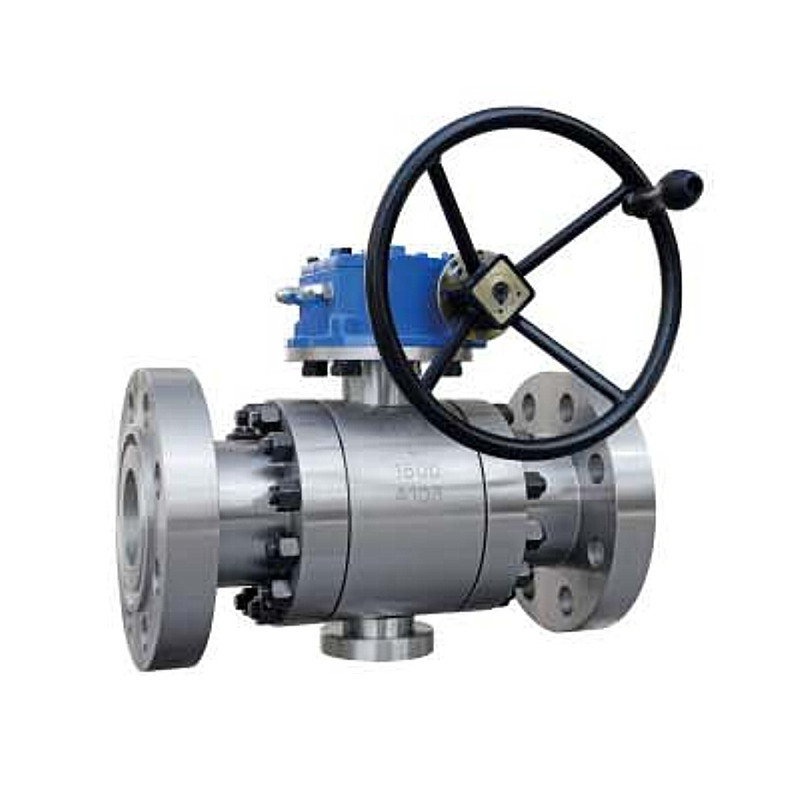

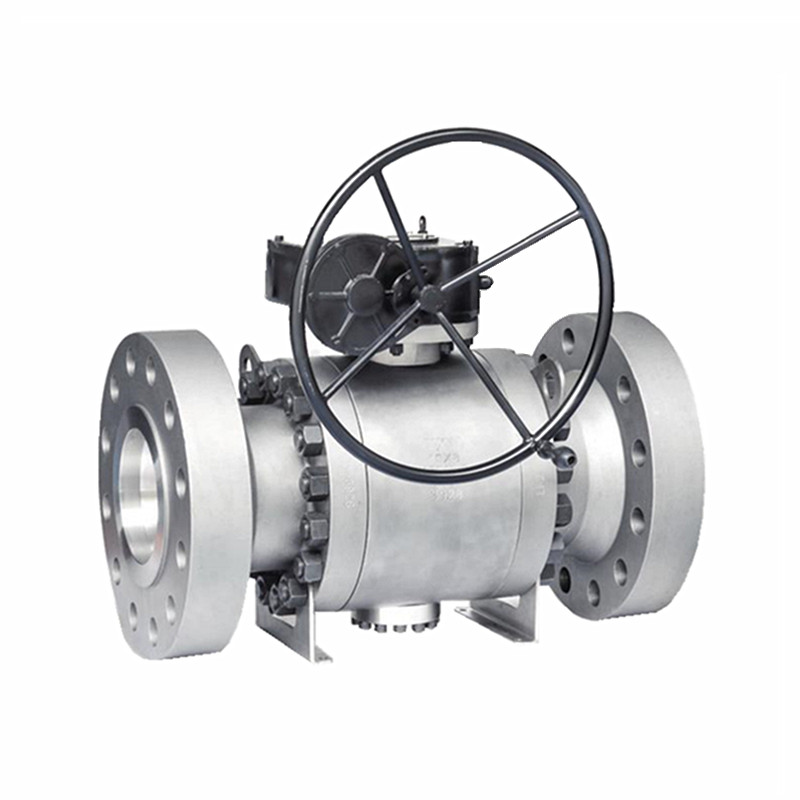

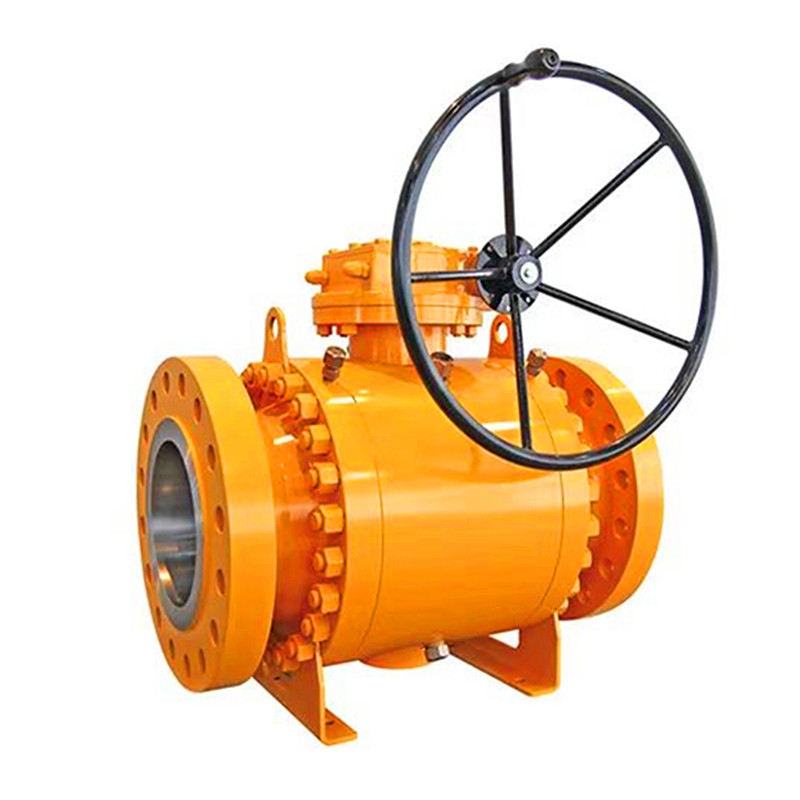

Válvulas de bola de muñón con brida de 3 piezas de acero inoxidable forjado

Las válvulas de bola de muñón con brida de 3 piezas de acero inoxidable forjado JOEPAI constan de tres componentes, lo que facilita el desmontaje y el mantenimiento. Las piezas internas se pueden reemplazar sin desmantelar toda la tubería, lo que reduce significativamente el tiempo y los costos de mantenimiento. El cuerpo de la válvula está hecho de acero inoxidable ASTM A182 F304 o F316L, presentando alta resistencia y buena resistencia a la corrosión. En aplicaciones industriales que involucran condiciones severas como alta presión, alta temperatura o medios corrosivos, las válvulas de bola de acero inoxidable forjado suelen ser una opción más confiable que las válvulas fundidas. A diferencia de la mayoría de las válvulas de bola que utilizan procesos de fundición, las válvulas forjadas mejoran significativamente su resistencia estructural y resistencia a la presión mediante un método de fabricación único. Elija una válvula de bola forjada para condiciones severas donde la seguridad, la confiabilidad y la máxima resistencia no son negociables.

Características del producto

• Material de acero forjado: el cuerpo, la bola y el vástago de la válvula están hechos de acero inoxidable forjado de alta calidad (F304, F316), procesado mediante forjado de precisión para eliminar defectos de fundición, lo que garantiza una alta resistencia y una buena resistencia a la corrosión.

• Diseño de puerto completo: El diseño de puerto completo optimiza la ruta del flujo de fluido, reduce la pérdida de presión y mejora la eficiencia del control de flujo.

• Válvulas de bola que utilizan un diseño de bola montado en muñón (fijo) para garantizar que la bola permanezca estable durante el funcionamiento, lo que reduce el desgaste de los componentes de sellado.

• Conexión de brida: adopta una conexión de brida RF (cara elevada) que cumple con los estándares ASME B16.5, lo que garantiza una instalación confiable y ajustada.

• Rendimiento de sellado confiable: el asiento de la válvula utiliza PTFE, PEEK o materiales de sellado metálicos para garantizar un sellado sin fugas en condiciones de alta presión y alta temperatura.

• Diseño a prueba de incendios: cumple con los estándares de seguridad contra incendios API 607 ​​y mantiene el rendimiento del sellado incluso en condiciones extremas, como incendios, para garantizar la seguridad del sistema.

• Diseño de vástago antiestático y a prueba de explosiones: Equipado con dispositivos antiestáticos y vástagos a prueba de explosiones para mejorar la seguridad eléctrica y la estabilidad operativa.

• Múltiples modos de operación: operación manual opcional o control automatizado, como actuadores neumáticos, eléctricos o hidráulicos, para cumplir con los requisitos de diferentes escenarios de aplicación.

• Diseño de baja resistencia al flujo: el paso de flujo interno suave reduce la resistencia al flujo, lo que reduce efectivamente el consumo de energía y mejora la eficiencia del sistema.

Especificaciones técnicas

• Diámetro nominal: 2"~36" (DN50 a DN900)

• Presión nominal: 600 LB a 2500 LB

• Temperatura de trabajo: -29 ℃ a 425 ℃

• Material: Acero forjado (A105,F304,F316)

• Materiales de sellado: PTFE, RPTFE, PEEK, sellos metálicos

• Conexión de brida según estándar ASME B16.5

• Modos de funcionamiento: manual, neumático, eléctrico, hidráulico (opcional)

• Estándares de diseño: API 608, ASME B16.34

• Estándar de prueba: API 598

Campos de aplicación

• Petróleo y gas: se utiliza en tuberías de transmisión de petróleo/gas de alta presión, refinerías e instalaciones de procesamiento de gas natural.

• Industria química: Adecuado para manipular medios corrosivos como ácidos, álcalis y soluciones salinas.

• Industria Eléctrica: Aplicado a sistemas de agua de refrigeración y tuberías de vapor en centrales eléctricas.

• Tratamiento de agua y suministro de agua municipal: garantiza la seguridad de la calidad del agua y el funcionamiento estable del sistema.

• Ingeniería costa afuera: Tiene un excelente rendimiento en ambientes de agua de mar, adecuado para sistemas de control de fluidos en plataformas y barcos costa afuera.

Materiales de las piezas principales

Cuerpo y pieza final:

Acero al carbono forjado ASTM A 105;

Acero inoxidable forjado ASTM A 182 F 304 / F 304L;

Acero inoxidable forjado ASTM A 182 F 316 / F 316L;

Acero aleado ASTM A 182 F 11 / F 22

Bola y vástago:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Asiento de bola y sello del cuerpo:

PTFE Virgen / 25% Relleno de Vidrio - GFT / Relleno de Carbón - CFT

PEEK / Delrin / Grafoil - Anillo de grafito

Embalaje de glándula:

PTFE Virgen / 25% Relleno de Vidrio - GFT / Relleno de Carbón - CFT

Grafoil - Anillo de grafito

Perno y tuerca:

ASTM A 193GR. B7/A 194GR. 2H

SS 304 / SS 316

Dimensiones principales

Clase 600LB                                                                                                                                                                                                                                                                                                                 Unidad: mm

Clase 900LB                                                                                                                                                                                                                                                                                                                 Unidad: mm
