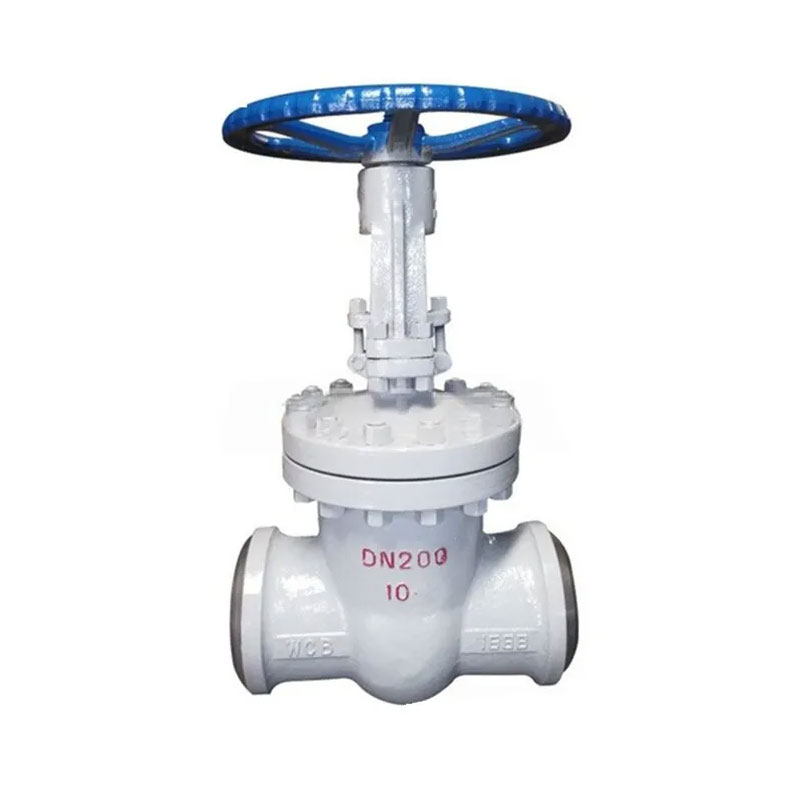

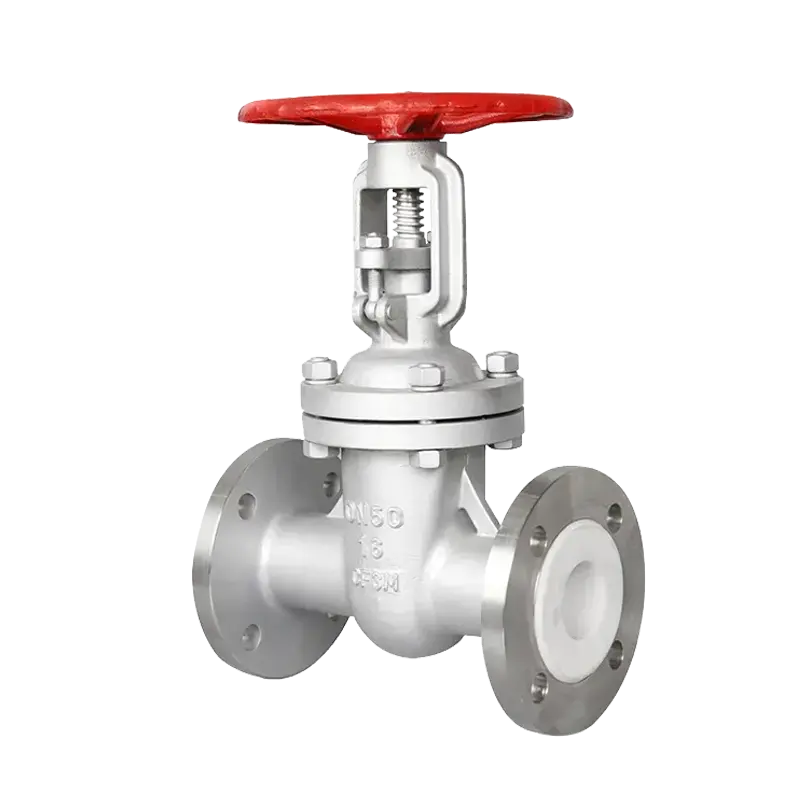

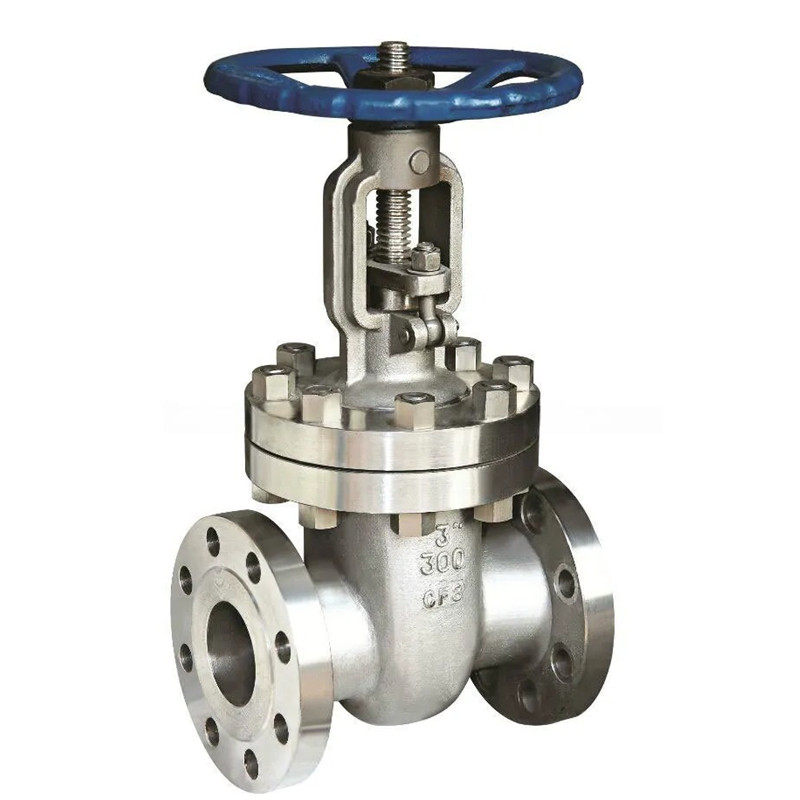

Válvula de compuerta de acero fundido a alta presión PN16

Joepai ha diseñado una válvula de puerta de acero fundido de alta presión de alta presión PN16 para condiciones de alta presión, que adopta la tecnología de formación de acero fundido avanzado y tiene resistencia estable, buen sellado y resistencia a la presión. Se aplica en petróleo, químicos, planta de energía, suministro de agua y drenaje, y sistemas de tuberías industriales, y también puede adaptarse al agua, el vapor, el aceite y los medios corrosivos.

Enviar Consulta

Descripción del Producto

Válvula de compuerta de acero fundido a alta presión de Joepai PN16, el cuerpo de la válvula tiene un Estructura compacta y excelente resistencia a la corrosión.

Nuestros productos son ampliamente exportado a Europa, el sudeste asiático, América del Sur, Medio Oriente y otras regiones, y cumplir con múltiples estándares nacionales como DIN, ANSI, API, ISO, CE, etc.

Estándares de productos

1.Design y fabricación: GB122234
2.Face to Face: GB12221
3. Dimensión de flane: GB9113 JB79
4. Presión y clasificación de temperatura: GB9131
5. Inspección y prueba: GB/T13927 JB/T9092

Características del producto

1. Estructura de comisión, diseño racional, alta rigidez, ruta de flujo suave y Baja resistencia al flujo.
2. Superficiadas de acero de acero inoxidable y aleación dura para extender vida de servicio.
3. El embalaje de grafito flexible garantiza un sellado confiable y un funcionamiento fácil.
4. Métodos de actuación: manual, neumático, eléctrico o basado en engranajes.
5. Tipos estructurales: cuña flexible disco único, cuña rígida de un solo disco o Doble disco.

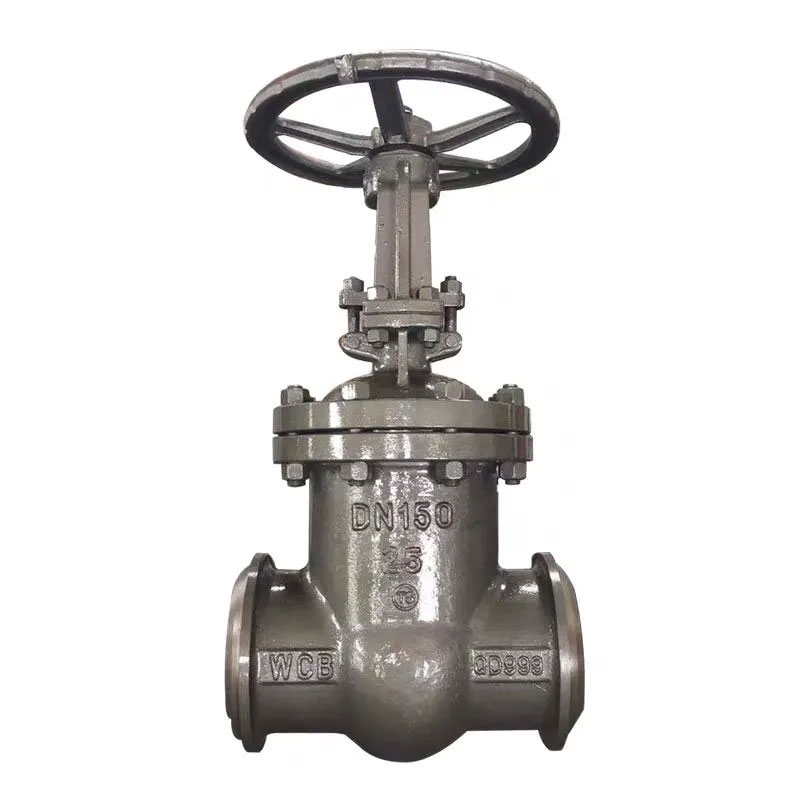

High Pressure Cast Steel Gate Valve PN16

Materiales de componentes principales

Cuerpo y capó	Disco y asiento	Provenir	Nuez	Embalaje	Volante
Acero carbono	Acero al carbono de alta calidad + aleación dura/acero inoxidable	CR Acero inoxidable	Bronce de aluminio	Embalaje de asbesto de grafito	Hierro fundido maleable
Acero Cr-ni-ti	Acero inoxidable + aleación dura	CR-Ni-el acero inoxidable	Bronce de aluminio	Embalaje impregnado de PTFE	Hierro fundido maleable
Acero	Acero inoxidable + aleación dura	CR-mo-el acero inoxidable	Bronce de aluminio	Embalaje impregnado de PTFE	Hierro fundido maleable
Acero	Aleación de acero + aleación dura	Acero Cr-mo-al	Bronce de aluminio	Asbesto flexible + 33.4	Hierro fundido maleable

Dimensiones principales:

1.6 brote	Tamaño	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5MPA	Tamaño	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPA	Tamaño	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Tamaño	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Instalación de productos

1. Limpie el interior de la válvula de compuerta de acero fundido a alta presión PN16 antes de la instalación, y no debe haber impurezas en la cámara de su válvula y la superficie de sellado.
2. Apriete los pernos que conectan cada parte uniformemente con fuerza.
3. Verifique si la parte de llenado está bien comprimida, asegúrese de que el sellado del relleno esté apretado y la puerta se pueda abrir y cerrar de manera flexible.
4. Antes de la instalación, verifique el modelo de válvula, el tamaño y otra información, y asegúrese de que la dirección del flujo del medio sea consistente con la dirección de flujo especificada.
5. Durante la instalación, se debe dejar una cierta cantidad de espacio para facilitar la operación de la unidad de válvula.
6. Sigue estrictamente las instrucciones en el diagrama de cableado para organizar el cableado del dispositivo de accionamiento.
7. Después de la instalación, es necesario mantenerlo regularmente.

High Pressure Cast Steel Gate Valve PN16
